MH3024

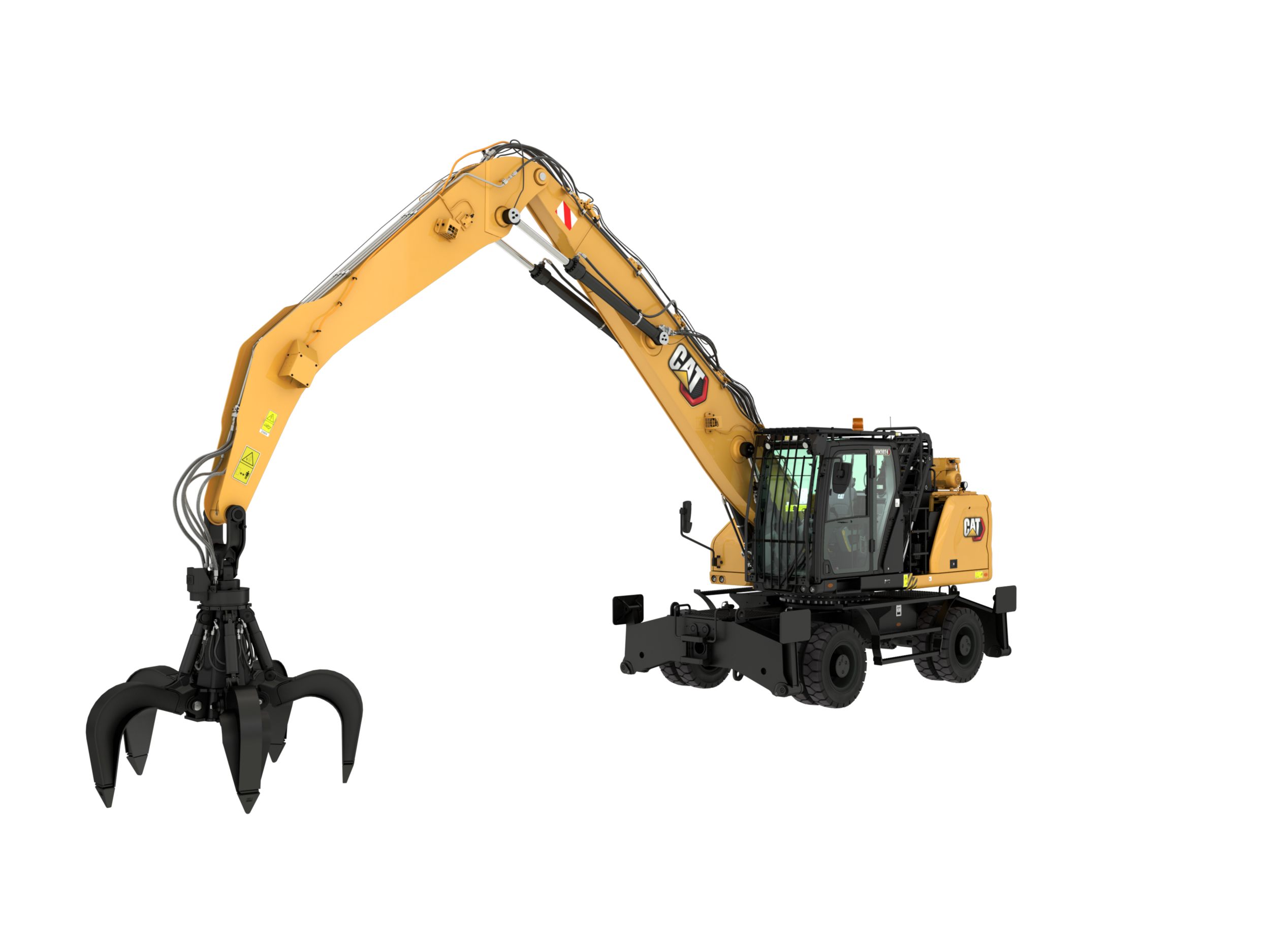

ماكينة مناولة المواد ذات العجلات MH3024
عندما يتعلق الأمر بمعدات مناولة المواد، فإننا ندرك أن نجاحك يعتمد على الإنتاجية العالية وتكاليف التشغيل المنخفضة. ولذا تم تصنيع الموديل Cat® MH3024 كماكينة مخصصة لمناولة المواد، ومن شأنها أن توفر لك الأداء الفائق الذي تحتاجه لأصعب الأعمال التي تتم مع النفايات والخردة. يتميز الموديل MH3024 بتقنيات سهلة الاستخدام وكابينة معدلة التصميم لتوفير المزيد من الراحة والمزيد من خيارات ذراع الرافعة لتلائم عملك. ومن خلال جمع هذه الخصائص مع تكاليف تشغيل أقل بنسبة تصل إلى 10% وعزم دوران للتأرجح أكبر بنسبة تصل إلى 20%، فإنك تحصل على منتج آمن وعالي الجودة وموثوق فيه للتغلب على مجموعة متنوعة من التحديات التي تواجهها كل يوم.
أحدث الميزات
تحسينات جهاز مراقبة الكابينة
- تسمح واجهة المستخدم التي يتم تحسينها باستمرار بالتنقل بذكاء وسهولة، وتقليل تعطّل الأداء من خلال قائمة شاشة سهلة الاستخدام تعمل باللمس.
- يمكنك التعرف على التطبيقات بسرعة من خلال طريقة عرض القائمة الشبكية، وأسماء التطبيقات المختصرة، وخيارات القائمة المصنفة.
- يُطلق مركز الإشعارات المشغل دومًا بالمعلومات المهمة، ويعرض الرسائل بدون تقليص عرض الكاميرا.
- يُسهم ترميز الإشعارات بالألوان في تمييز الرسائل المهمة عن بقية الرسائل.
- استخدم كود الاستجابة السريعة (QR) الموجود على الشاشة للتعرف على تقنيات الماكينة وميزاتها من خلال مجموعة كاملة من مقاطع الفيديو "الإرشادية".
- يمكنك تحسين مستوى الرؤية لتسهيل أعمال الخدمة وجعلها أكثر أمانًا مع إضاءة الفحص الاختيارية.
- يقوم نظام إدارة حالة المركبة المدمج القياسي بتنبيه المشغلين بشأن إرشادات الخدمة وقطع الغيار اللازمة لتحسين وقت التشغيل.
ليس بالضرورة أن تتوفر كل المزايا في كل المناطق. يُرجى مراجعة وكيل Cat المحلي لديك لمعرفة مدى توفر العرض المحدد في منطقتك. رقم التصنيع: 07D
الأداء العالي
- استمتع باستهلاك وقود أقل بنسبة تصل إلى 10% مقارنةً بالموديل السابق، دون أي تأثير على إنتاجيتك.
- يفي المحرك Cat C4.4 بمعايير الانبعاثات البرازيلية MAR-1، والمعايير المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 ومعايير الاتحاد الأوروبي من المرحلة IIIA.
- يمكنك تهيئة الماكينة للمهمة المطلوبة باستخدام ثلاثة أوضاع للقدرة - Power (تشغيل)، وSmart (ذكي)، وEco (ترشيد الاستهلاك). يعمل الوضع الذكي (Smart) على ضبط المحرك والقدرة الهيدروليكية بشكل تلقائي حسب ظروف العمل، حيث يقوم بتوفير القدرة القصوى عند الحاجة إليها وتقليل القدرة عند عدم الحاجة إليها لتوفير الوقود.
- ويعمل النظام الكهروهيدروليكي المتقدم على تحقيق التوازن الأمثل بين القدرة والكفاءة، في حين يمنحك مستوى التحكم المطلوب.
- تتيح تقنية SmartBoom™ المتوفرة للذراع الرافعة التحرك بحرية لأعلى ولأسفل بدون استخدام أي تدفق للمضخة حتى يتمكن المشغلون من التركيز على عمل الذراع الطرفية والجرافة.
- يتم توصيل الضغط الهيدروليكي والتدفق إلى المكان المطلوب حسب أولوية الصمامات.
- ينكمش الهيكل السفلي متغير المقياس لتسهيل عملية نقله ويتوسع لزيادة ثبات الماكينة وتعزيز قدراتها في الرفع.
- يمكنك برمجة وضع القدرة الذي تفضله وإعدادات عصا التحكم وتخزينها باستخدام معرف المشغل الخاص بك. تتذكر الماكينة اختياراتك تلقائيًا.
تجنبك أخطاء التخمين عند إدارة معداتك
- يساعدك نظام Cat Payload على تحقيق مستهدفات التحميل الدقيقة لتحسين كفاءة التشغيل لديك. التقط حملاً من المواد - باستخدام مجموعة جرافة وأداة إبهامية أو ملحقات الكلّابات والكلّابات ذات الفكين - واعرف تقدير الوزن في وقته بدون تأرجح.
- يمكنك الجمع في الاستخدام بين نظام Payload ونظام VisionLink® لإدارة الإنتاج المستهدف عن بُعد.
- يوفر نظام VisionLink® رؤى بيانات تساعد في اتخاذ إجراءات لكل الأصول - بغض النظر عن حجم الأسطول أو الشركة المصنعة للمعدات.* راجِع بيانات المعدات من سطح المكتب أو جهازك المحمول لزيادة وقت الجاهزية للعمل إلى أقصى حد ولتحسين الأصول. وتوفر لوحات المعلومات معلومات مثل ساعات العمل، والأميال المقطوعة، والموقع، ووقت التباطؤ، والاستفادة من الوقود. يمكنك اتخاذ قرارات مدروسة لخفض التكاليف، وتسهيل عملية الصيانة، وتحسين مستويات السلامة والأمان في مواقع العمل.
- يقوم نظام VisionLink® Productivity بجمع وتلخيص بيانات الماكينة عن بُعد وبيانات موقع العمل من كل معداتك - بغض النظر عن الشركة المصنعة.* كما يعرض لك معلومات تساعد في اتخاذ إجراءات مثل وقت التباطؤ، واستهلاك الوقود، والموقع، والحمولة الصافية، وأعداد الحمولات، وإجمالي الدورات، والمزيد لتحسين كفاءة الماكينة وإنتاجيتها، ومدى الاستفادة منها. ويمكنك الوصول إلى البيانات من أي مكان عبر الهاتف المحمول أو جهاز التابلت أو كمبيوتر المكتب - داخل موقع العمل أو خارجه.
- يعد برنامج استكشاف الأخطاء وإصلاحها عن بُعد "Remote Troubleshoot" أحد تطبيقات الهاتف المحمول التي تتيح لوكيل Cat إجراء اختبار تشخيصي لماكينتك المتصلة عن بُعد للمساعدة في ضمان حل المشاكل بسرعة وبوقت تعطل عمل أقل.
- Remote Flash هو تطبيق للهاتف المحمول يسمح لك بتحديث البرامج المضمنة بدون حضور فني، وهو ما يتيح لك بدء تحديثات البرامج متى كان مناسبًا، ما يزيد من كفاءة التشغيل الكلية.
* يمكن أن يختلف توافر مجال البيانات حسب الشركة المصنعة للمعدات.
العمل بمنتهي الراحة
- يتميز المقعد الفاخر بأنه يمكن تدفئته ويمكن ضبط الهواء الواصل إليه، في حين أن المقعد المميز يتم تدفئته وتهويته وضبطه تلقائيًا.
- تحتوي الكابينة على مقعد عريض يمكن ضبطه ليلائم المشغلين من جميع الأحجام.
- تحكم في الماكينة بمنتهى البساطة بفضل أدوات التحكم التي يسهل الوصول إليها.
- نظام تحكم تلقائي قياسي في التكييف يحافظ على درجة الحرارة الصحيحة طوال فترة المناوبة.
- يمكنك تخزين أمتعتك بفضل العديد من مساحات التخزين داخل الكابينة تحت المقعد وخلفه، وبالأعلى، وفي الوحدات. يتوفر كذلك حامل أكواب، وحامل مستندات، وحامل زجاجات، وخطاف للمعطف.
- استخدم منافذ USB وتقنية Bluetooth® بالراديو القياسي للاتصال بالأجهزة الشخصية.
- تواصل Cat تحسين وظائف واجهة المستخدم للمشغلين مهما كانت مستويات المهارة لديهم. يُعدّ جهاز المراقبة ذو الشاشة التي تعمل باللمس أداة تشغيل سهلة الاستخدام تقدم لوحة معلومات لموقع العمل بتنسيق ذكي وسهل.
- يتم عرض تطبيقات الإنتاجية بطريقة منظر الشبكة لقراءتها في أثناء التنقل، وتتم برمجة التنقل عبر شاشة اللمس للتأكد من استمرار أداء المهام بدون أي تأخير.
موثوقية ومتانة وتعدد في الاستخدامات
- اعتمد على ماكينتك التي تتحمل التآكل على مر السنين. يتم تقوية ذراع الرافعة والأذرع وغيرها من المناطق التي تتعرض للإجهاد العالي بتجميعات سميكة متعددة الألواح ومصبوبات وتشكيلات مطروقة لضمان الجودة الفائقة والموثوقية العالية.
- يمكنك العمل على ارتفاع يصل إلى 3000 م (9840 قدم) فوق مستوى سطح البحر بدون خفض للقدرة.
- لا تقلق فلن توقفك درجة الحرارة عن العمل. تتمتع ماكينة مناولة المواد بإمكانية قياسية للعمل في ظل درجات الحرارة المحيطة العالية حتى 52 درجة مئوية (125 درجة فهرنهايت)، وإمكانية لبدء التشغيل على البارد في درجات الحرارة المنخفضة حتى -18 درجة مئوية (-0 درجة فهرنهايت).
- تعمل ميزة التسخين التلقائي على تسخين الزيت الهيدروليكي سريعًا وتساعد في إطالة العمر الافتراضي للمكونات.
- يمكنك مواءمة ماكينتك مع استخداماتك. التكوينات المتعددة تتيح لك تخصيص ماكينتك لتناسب احتياجاتك.
- كما يمكنك تزويد الموديل MH3024 بمولد اختياري 15 كيلووات للتشغيل المغناطيسي. وتتميز أدوات التحكم في المولد بأنها متكاملة تمامًا في جهاز مراقبة الكابينة.
- ويمكنك توسيع إمكانيات عملك باستخدام ملحقات تناسب مجموعة متنوعة من الاستخدامات.
- اجعل التشغيل أكثر سهولةً من خلال لمسة لزر بعصا التحكم. تتيح لك المرحلات المساعدة الإضافية تشغيل راديو CB ومصباح التحذير وكذلك نظام رش المياه لإخماد التراب وإيقاف تشغيلها بدون رفع اليدين عن عصي التحكم.
السلامة
- تساعدك خاصية تجنب الكابينة في تجنب ملامسة أداة العمل للكابينة.
- وتمنع ميزة السور الإلكتروني ثنائي الأبعاد (2D E-Fence) ماكينتك من التحرك خارج المعلمات التي يحددها المشغل.
- يعمل مفتاح إيقاف التشغيل الذي يمكن الوصول إليه من مستوى سطح الأرض على إيقاف ضخ الوقود إلى المحرك في حالة تنشيطه ويقوم بإيقاف تشغيل الماكينة.
- يمكنك تأمين ماكينتك باستخدام معرف المشغل. استخدم كود PIN الخاص بك المعروض على شاشة جهاز المراقبة لتمكين ميزة بدء التشغيل باستخدام الزر الضغطي.
- تمتع بمستوى رائع من الرؤية في كل الاتجاهات بفضل القوائم الأصغر للكابينة ونوافذها الأكبر والتصميم المسطح لغطاء المحرك. كاميرا الرؤية الخلفية وكاميرا الرؤية الجانبية قياسيتان.
- تضيء مصابيح LED الخارجية القياسية بقدرة 1800 لومن مكان العمل لتعزيز السلامة فيه.
- يفي الزجاج الأمامي السميك المقاوم للصدمات بمعايير P5A.
- يوفر تصميم منصة الخدمة الوصول إلى منصة الخدمة العليا بسهولة وسرعة وأمان. وتستخدم سلالم منصة الخدمة لوحات محززة مانعة للتزحلق لمنع الانزلاق.
- تعزل ذراع القفل الهيدروليكي القياسية جميع الوظائف الهيدروليكية، ووظائف السير في الوضع المنخفض.
- توفر وقاءات حماية المشغل (OPG) الاختيارية الحماية من الحطام المتساقط والمتطاير.
- يعمل مفتاح إيقاف التشغيل الذي يمكن الوصول إليه من مستوى سطح الأرض، في حالة تنشيطه، على إيقاف ضخ الوقود إلى المحرك ويوقف تشغيل الماكينة.
- في حالة الطوارئ، يمكنك خفض الكابينة بأمان باستخدام صمام خفض الكابينة خلف أداة رفع الكابينة أو على يمين المقعد. ويمكن الوصول إلى الصمام الموجود خلف أداة رفع الكابينة بسهولة.
- تمنع الصمامات اللارجعية الخاصة بخفض الذراع الرافعة والذراع الطرفية التدفق العكسي، ما يُبقي الوصلة الأمامية في مكانها بصورة آمنة في حال فقد النظام الهيدروليكي للضغط على نحو غير متوقع.
- اجعل أعمال الخدمة أكثر سهولة وأكثر أمانًا باستخدام إضاءة الفحص الاختيارية. من خلال قلب المفتاح، تضيء المصابيح حجرات المحرك والمضخة والبطارية والرادياتير لتحسين الرؤية.
الصيانة
- تتبع العمر الافتراضي لفلاتر الماكينة ومواعيد صيانتها عبر شاشة جهاز المراقبة بالكابينة.
- وبفضل استخدام الزيوت والفلاتر الأصلية من Cat وإجراء مراقبة S∙O∙SSM النموذجية، ستتضاعف فترات الخدمة الحالية إلى 1000 ساعة، وهو ما يمنحك جاهزية أعلى للتشغيل لإنجاز المزيد من العمل.
- توقع أن يدوم استخدام أحدث فلتر لسحب الهواء مع المنظف الأولي لمدة تصل إلى 1000 ساعة – أي بزيادة قدرها 100% عن الفلتر السابق.
- يعمل فلتر الزيت الهيدروليكي الأحدث على تحسين أداء الفلترة، وتحافظ الصمامات المانعة للتصريف على نظافة الزيت في أثناء استبدال الفلتر، مع إطالة عمره الافتراضي ليصل إلى 3000 ساعة - أي بزيادة قدرها 50% عن تصاميم الفلاتر السابقة.
- تعمل مراوح التبريد عالية الكفاءة عند الحاجة فقط؛ ويمكنك برمجة الفترات الزمنية بحيث يتم عكس دورانها للمحافظة على نظافة القلوب من دون قطع العمل.
- توجد منافذ S·O·S لأخذ العينات على مستوى سطح الأرض، مما ييسر إجراء الصيانة ويتيح أخذ عينات السوائل بمنتهى السرعة والسهولة لتحليلها.
- عزز الإنتاجية من خلال تذكيرات الخدمة. يقوم نظام إدارة حالة المركبة المدمج بتنبيه المشغل من خلال توفير توجيهات مفصلة خطوة بخطوة بشأن الخدمة، بالإضافة إلى قطع الغيار اللازمة لتجنب تعطل العمل بدون ضرورة.
جولات افتراضية
المستندات والكتيبات
- ماكينة مناولة المواد MH3024 - الكتيب الترويجي للمنتج (أفريقيا والشرق الأوسط، اتحاد الدول المستقلة، جنوب شرق آسيا، أمريكا الجنوبية)
- ماكينة مناولة المواد MH3024 - الميزات الرئيسية (أفريقيا والشرق الأوسط، اتحاد الدول المستقلة، جنوب شرق آسيا، أمريكا الجنوبية)
- ماكينة مناولة المواد MH3024 - المواصفات الفنية (أفريقيا والشرق الأوسط، رابطة الدول المستقلة، أمريكا الجنوبية، جنوب شرق آسيا)
المعدات القياسية
ملاحظة
- قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.
الكابينة
- كابينة مزودة بهيكل الحماية من الانقلاب الجانبي (TOPS) متقدمة ومعزولة الصوت (حسب مواصفات ISO 12117-2)
- الكابينة الفاخرة: مقعد مسخن بتعليق هوائي، شاشة تعمل باللمس مقاس 10 بوصات
- التحكم في المحرك من دون مفتاح بزر يضغط للبدء
- نافذة للسقف وزجاج أمامي شرائحي ثابت من قطعة واحدة (زجاج P5A)
- أضواء LED بسقف الكابينة
السلامة والأمان
- خاصية تجنب الكابينة
- كاميرات للرؤية الخلفية وكاميرا على الجانب الأيمن
- مفتاح ثانوي لإيقاف تشغيل المحرك
- مفتاح فصل قابل للقفل
تقنية Cat
- Cat VisionLink®
- تحديث عن بُعد
- استكشاف الأعطال وإصلاحها عن بعد
النظام الكهربائي
- مصابيح السير على الطريق والمؤشرات في الأمام والخلف
- بطاريات لا تتطلب الصيانة
- مفتاح فصل كهربائي متمركز
- مصابيح عمل LED بتأخير زمني قابل للبرمجة
يقوم نظام إدارة المضخة، إلى جانب تقديم الأداء الأمثل، بتقييم قيم المحرك الفعلي والتشغيل الهيدروليكي بشكل مستمر بالمقارنة مع القيم المحددة، ويضبط خرج المضخة وفقًا لذلك.
- نظام تزييت أوتوماتيكي للمعدات ونظام التأرجح
- منافذ أخذ العينات لأخذ عينات الزيت المجدولة (S·O·S℠)
- نظام إدارة حالة المركبة المدمج
المحرك
- المحرك C4.4
- التباطؤ المنخفض بلمسة واحدة مع التحكم التلقائي في سرعة المحرك
- إيقاف المحرك تلقائيًا
- إمكانية العمل في ظل درجات الحرارة المحيطة العالية حتى 52 درجة مئوية (125 درجة فهرنهايت)
- إمكانية بدء التشغيل على البارد حتى -18 درجة مئوية (-0 درجة فهرنهايت)
- مضخة تحضير وقود كهربائية
- فلتر هواء بعنصر مزدوج مع منظف أولي مدمج
- مراوح تبريد كهربائية عند الطلب مع وظيفة للعكس التلقائي
النظام الهيدروليكي
- صمام تحكم كهربائي رئيسي
- إحماء تلقائي للزيت الهيدروليكي
- فرملة تلقائية التأرجح
- مضخة تأرجح مخصصة منفصلة
- صمامات فحص لإنزال ذراع الرافعة والذراع
- دائرة إضافية للضغط المتوسط
- فلتر رئيسي مزوَّد بعناصر للزيت الهيدروليكي
- تقنية SmartBoom™
- وضع الرفع الثقيل
الهيكل السفلي والهياكل الأخرى
- الدفع بجميع العجلات
- قفل محور/فرامل تلقائي
- سرعة الزحاف
- محاور للخدمة الشاقة، بنظام فرامل قرصية متقدم، وموتور للسير بقوة كبح قابلة للضبط
- محور أمامي متأرجح، وقابل للقفل، مع نقطة للتشحيم عن بُعد
معلومات إضافية
| موديل المحرك | Cat C4.4 |
|---|---|
| المحرك - صافي القدرة - ISO 9249 | 128 كيلووات ( 171 حصان ) |
| المحرك - صافي القدرة - ISO 9249 (DIN) | 174 hp (متري) ( 174 hp (متري) ) |
| قدرة المحرك - الحد الأقصى - ISO 14396 | 129 كيلووات ( 174 حصان ) |
| قدرة المحرك - ISO 14396 (DIN) | 176 hp (متري) ( 176 hp (متري) ) |
| المحرك - التجويف | 105 مم ( 4.1 بوصة ) |
| المحرك - الشوط | 135 مم ( 5.3 بوصة ) |
| المحرك - الإزاحة | 4.4 l ( 268.5 بوصة³ ) |
| المحرك - إمكانية استخدام الديزل الحيوي | حتى B20¹ |
| المحرك - الانبعاثات | يفي بمعايير الانبعاثات البرازيلية MAR-1، والمعايير المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3 ومعايير الاتحاد الأوروبي من المرحلة IIIA. |
| المحرك - ملاحظة (1) | صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزودًا بمروحة، ونظام سحب هواء ونظام عادم ومولد تيار متردد – مع دوران المحرك بسرعة 1800 دورة في الدقيقة. يتم اختبار القدرة المعلنة وفقًا للمعيار المحدد الساري وقت التصنيع. |
| المحرك - ملاحظة (2) | ¹يتعين على كل محركات الديزل من Cat استخدام وقود ULSD (وقود ديزل ذي نسبة كبريت منخفضة للغاية يحتوي على 15 جزءًا في المليون من الكبريت أو أقل) أو وقود ULSD ممزوج بأنواع الوقود التالية منخفضة الكثافة الكربونية** حتى: 100% من الديزل الحيوي FAME (إسترات ميثيل أحماض دهنية)* أو 100% من أنواع وقود الديزل المتجدد، HVO (الزيت النباتي المهدرج) وGTL (غاز إلى سائل). ارجع إلى الإرشادات لمعرفة الوقود المناسب. يرجى الرجوع إلى وكيل Cat أو "توصيات سوائل ماكينات Caterpillar" (SEBU6250) لمعرفة التفاصيل. *يمكن للمحركات التي لا تحتوي على أجهزة معالجة لاحقة أن تستخدم مخاليط أعلى، حتى 100% من وقود الديزل الحيوي (لاستخدام المخاليط الأعلى من الديزل الحيوي بنسبة 20%، ارجع إلى وكيل Cat لديك). **إن انبعاثات غازات الاحتباس الحراري من أنابيب العادم، والناتجة من أنواع الوقود منخفض الكثافة الكربونية هي في الأساس نفس الانبعاثات الناتجة من أنواع الوقود التقليدي. |
| ناقل الحركة - الحد الأقصى لإمكانية صعود المنحدرات (23500 كجم/51810 رطل) | 65 |
| ناقل الحركة - أقصى سرعة للسير (مع عجلة القيادة) | 20 كم/س ( 12.4 ميل/ساعة ) |
| ناقل الحركة - سرعة السير القصوى (مع عصوات التحكم) | 15 كم/س ( 9.3 ميل/ساعة ) |
| ناقل الحركة - قوة سحب قضيب الجر | 127 kN ( 28551 lb/ft ) |
| النظام الهيدروليكي - الحد الأقصى للضغط - المعدَّات | 37000 كيلو باسكال ( 5366 رطل لكل بوصة مربعة ) |
| النظام الهيدروليكي - أقصى ضغط - السير | 35000 كيلو باسكال ( 5075 رطل لكل بوصة مربعة ) |
| النظام الهيدروليكي - أقصى ضغط - التأرجح | 39000 كيلو باسكال ( 5656 رطل لكل بوصة مربعة ) |
| أوزان الماكينة - أقصى وزن للتشغيل | 26500 كجم ( 58420 رطل ) |
| سعات إعادة التعبئة للخدمة - سعة خزان الوقود | 350 l ( 92.5 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 36 l ( 9.5 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - زيت المحرك | 13 l ( 3.4 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي | 155 l ( 40.9 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - النظام الهيدروليكي - بما في ذلك الخزان | 345 l ( 91.1 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - المحور الخلفي - المبيت (المجموعة التفاضلية) | 14 l ( 3.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - محور التوجيه الأمامي - تفاضلي | 10.5 l ( 2.8 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - مجموعة الإدارة النهائية - لكل مجموعة | 2.5 l ( 0.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - ناقل الحركة Powershift | 2.5 l ( 0.7 جالون (أمريكي) ) |
| آلية التأرجح - أقصى عزم للتأرجح | 55 kN·m ( 40700 ft·lbf ) |
| الأبعاد - ذراع الرافعة | ذراع رافعة MH مقاس 7,45 م (24 قدمًا و5 بوصات) |
| الأبعاد - الذراع | الذراع المزود بفوهة هبوط 5,0 م (16 قدمًا و5 بوصات) |
| الأبعاد - عرض الهيكل السفلي | 2990 مم ( 9.8 قدم ) |
| الأبعاد - ارتفاع الشحن (مع وقاءات حماية المشغل (OPG)، بدون الذراع الطرفية) | 3350 مم ( 11 قدم ) |
| الأبعاد - طول الشحن | 10670 مم ( 35 قدم ) |
| الأبعاد - طول الشحن (مع شفرة الدفع) | 11130 مم ( 36.5 قدم ) |
| الأبعاد - طول الماكينة | 5290 مم ( 17.3 قدم ) |
| الأبعاد - طول الماكينة (مع شفرة الدفع) | 5740 مم ( 18.8 قدم ) |
| الأبعاد - نصف قطر تأرجح الحاجز | 2600 مم ( 8.5 قدم ) |
| الأبعاد - خلوص ثقل الموازنة | 1300 مم ( 4.3 قدم ) |
| الأبعاد - ارتفاع الكابينة ـ مخفضة | 3350 مم ( 11 قدم ) |
| الأبعاد - تم خفض ارتفاع الكابينة مع وقاءات حماية المشغل (OPG) | 3350 مم ( 11 قدم ) |
| الأبعاد - ارتفاع الكابينة ـ مرفوعة | 5750 مم ( 18.9 قدم ) |
| الأبعاد - تمت زيادة ارتفاع الكابينة مع وقاءات حماية المشغل (OPG) | 5750 مم ( 18.9 قدم ) |
| الأبعاد - قاعدة العجلات | 2750 مم ( 9 قدم ) |
| الأبعاد - عرض الشحن | 2990 مم ( 9.8 قدم ) |
| الأبعاد - الخلوص الأرضي | 320 مم ( 1.1 قدم ) |
| الأبعاد - طول الهيكل السفلي | 5300 مم ( 17.4 قدم ) |
| الأبعاد - طول الهيكل السفلي (مع شفرة الدفع) | 5740 مم ( 18.8 قدم ) |
| الأبعاد - عرض الهيكل العلوي (بما في ذلك الدرابزين) | 2540 مم ( 8.3 قدم ) |
| نطاقات العمل - الحد الأقصى للوصول | 12010 مم ( 39.4 قدم ) |
| نطاقات العمل - ذراع الرافعة | ذراع رافعة MH مقاس 7,45 م (24 قدمًا و5 بوصات) |
| نطاقات العمل - الذراع | الذراع المزود بفوهة هبوط 5,0 م (16 قدمًا و5 بوصات) |
| نطاقات العمل - أقصى ارتفاع | 13030 مم ( 42.8 قدم ) |
| نطاقات العمل - أدنى ارتفاع للتفريغ | 4520 مم ( 14.8 قدم ) |
| نطاقات العمل - أقصى امتداد عند خط الأرض | 11870 مم ( 38.9 قدم ) |
| نطاقات العمل - العمق الأقصى | 3010 مم ( 9.9 قدم ) |
| نطاقات العمل - ارتفاع مسمار ذراع الرافعة | 9260 مم ( 30.4 قدم ) |
