PL87

Name: PL87
SKU: 57551
Availability: InStock

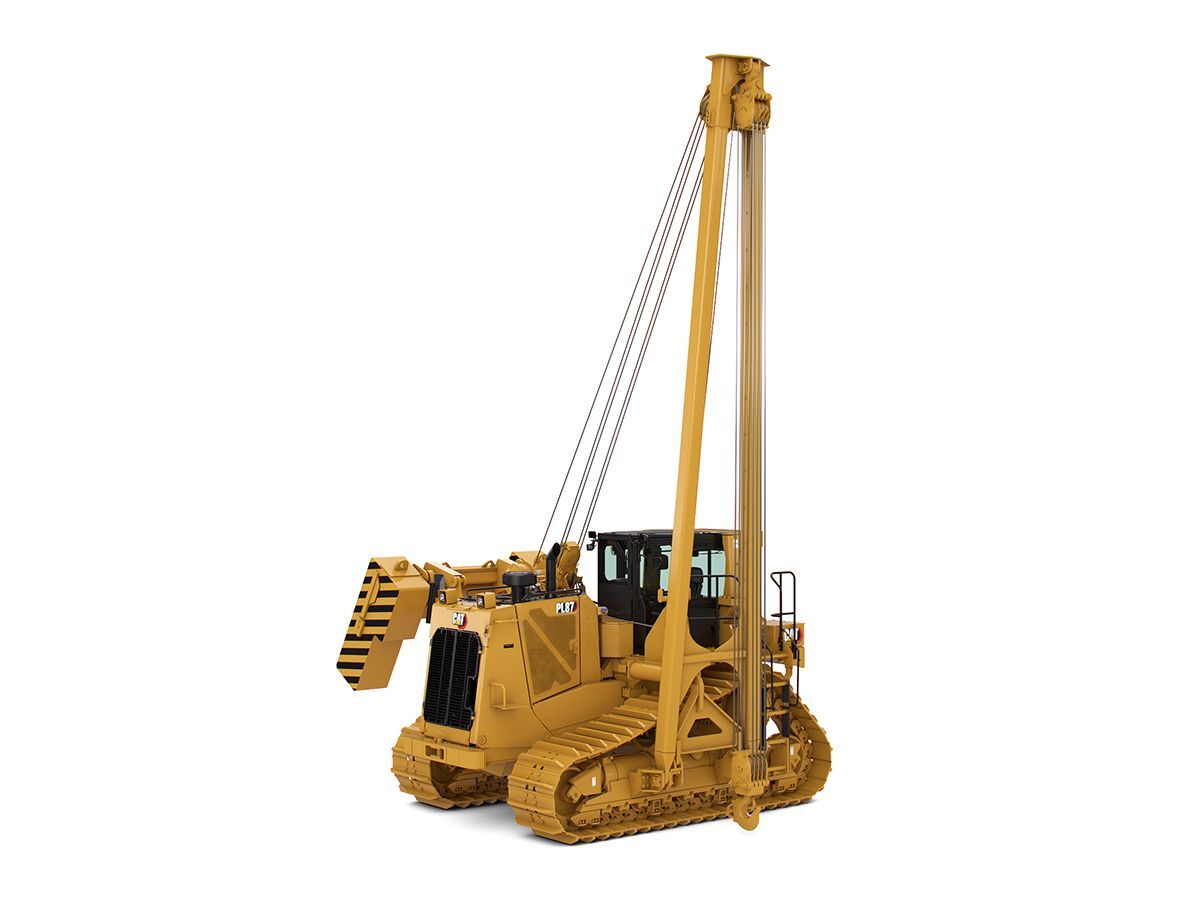

ماكينة مد المواسير PL87

تُعد الماكينة PL87 جزءًا من المجموعة الكاملة لماكينات مد المواسير من Cat المُصنَّعة خصيصًا لأغراض معينة والمصممة لتحقيق الأداء الأمثل، والأمان، وسهولة الخدمة. إن عرض معدَّة مد المواسير الأساسية هذه الذي يسهل عملية نقلها إلى جانب دعم شبكة وكلاء Cat ذوي الخبرة العالية يساعدان على توفيرها عند الحاجة إليها.

التصنيف: معدات مد الانابيب

الوصف
معلومات إضافية

مُصنَّعة خصيصًا لأغراض معينة ولتحقيق أعلى مستويات الأداء والموثوقية

تصميم يضمن الأداء الفائق

مجموعة نقل حركة مدمجة مع توجيه تفاضلي ونظام هيدروليكي محدث يشتركان معًا لتوليد القدرة الفائقة وتحسين القدرة على المناورة بالماكينة لأي استخدم في مد المواسير.
توفر المكونات الهيدروليكية المُحسَّنة استجابة أعلى وتحكمًا يتسم بمزيد من الدقة للمواتير متغيرة السرعات للرافعة الجديدة للخدمة الشاقة لضمان زيادة إنتاجية الماكينة.
المقطع الجانبي لمركز الثقل يزيد من سعة الرفع.
يحافظ التوجيه التفاضلي على تزويد كلا الجنزيرين بالقدرة الكاملة، مما يوفر أفضل قدرة على الدوران في فئتها، حتى عند تحميل ذراع الرافعة بشكل كامل، مما يعمل على زيادة القدرة على المناورة في الأماكن الضيقة.
تحسين مركز ثقل الماكينة وإطالة إطار بكرات الجنزير ووحدة التباطؤ الخلفية ذات الموضع المعدل تزيد مساحة ارتكاز الجنازير على الأرض، وتعمل على تحسين القدرة على المنحدرات.

نظرًا لأهمية وقت التشغيل

مزوَّدة بنظام Product Link™‎ الذي يتيح المراقبة عن بُعد وتحسين الكفاءة الكلية لإدارة أسطول المعدات.
إمكانية إجراء أعمال الخدمة بالكامل من الجانب الأيسر للمحرك، بما في ذلك أنبوب التعبئة، وعصا القياس، ومنظف الهواء، وفلاتر الوقود، وفلتر الزيت، ومستوى سائل التبريد، وكلها عوامل تتيح إجراء أعمال الخدمة الدورية بسرعة وبكفاءة.
يتوفر نظام تغيير الزيت عالي السرعة كميزة قياسية تزيد من سرعة إجراء الخدمة.
تم وضع فلاتر مجموعة نقل الحركة ومصرف خزان الوقود في مؤخرة الماكينة، كما أنه يمكن إجراء أعمال الخدمة عليها من مستوى سطح الأرض.
تم وضع سدادات الضغط داخل النظام الهيدروليكي لضمان سرعة مراقبته.
تعد المكونات الرئيسية كالمحرك، وناقل الحركة ومجموعات الإدارة النهائية مكونات تركيبية يمكن إزالتها بسرعة للقيام بأعمال الخدمة، مما يوفر التكلفة ووقت التعطل.

تصميم مناسب للمشغلين

توفر لك عصا التحكم الخاصة بالمعدة كل أدوات التحكم في معدات ماكينة مد المواسير ووظائفها بحيث يمكن استخدامها بيد واحدة.
يتيح مقبض التحكم سهل الاستخدام، والمصمم والموضوع بطريقة تراعي السلامة الصحية إمكانية تحديد موضع خط الحمل، وذراع الرافعة، وثقل الموازنة القابل للتمديد على نحو متزامن ودقيق.
توفر أدوات التحكم في دواسة الفرامل المزدوجة إمكانية تحكم معززة في القدرة على المناورة والتوجيه.
ويساهم نظام توجيه المجموعة التفاضلية الكوكبية في توفير قدرة فائقة على المناورة في مناطق العمل الضيقة، إلى جانب قدرة معززة على العمل على المنحدرات.

العمل بمنتهى الراحة

كابينة أهدأ، ومكيفة الضغط مع خيار المقعد المزود بتدفئة/تهوية يزيد مستوى راحة المشغل وإنتاجيته.
يتميز المقعد المصمم لضمان الراحة بمكانه الجيد لضمان رؤية أفضل لمنطقة العمل والوصول المريح إلى ذراع التحكم في الماكينة، والمفاتيح، والدواسات.

خصائص الأمان المدمجة

مؤشر عزم الحمل (LMI) قياسي.
تتيح السلالم، والمقابض، وحواجز الحماية المريحة الدخول/الخروج بشكل آمن.
وتعمل النافذة العلوية الكبيرة بالسقف ذات الحاجب القابل للسحب، والمرايا الإضافية، والأبواب المصممة بزاوية على تحسين رؤية الخندق، وذراع الرافعة، والعوائق.
يعمل النظام القياسي لاكتشاف وجود المشغل على إدخال الماكينة في حالة التباطؤ عند عدم تواجد المشغل في المقعد، ويقفل مجموعة نقل الحركة لتجنب الحركة غير المقصودة.
كاميرا الرؤية الخلفية قياسية، ويمكن إضافة كاميرتين إضافيتين كخيار لتحسين الرؤية حول الماكينة.

جولات افتراضية

المعدات القياسية

ملاحظة

قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.

مجموعة نقل الحركة

محرك الديزل Cat C15: يفي نظام حقن الوحدات الإلكتروني (EUI) مع ميزة المعالجة اللاحقة بمعايير الانبعاثات من المستوى 4 النهائي/المرحلة V، أو معايير الانبعاثات المكافئة للمستوى 3/المرحلة IIIA، حسب منطقة البيع
البدء الكهربائي 24 فولت
المبرد اللاحق، هواء-إلى-هواء (ATAAC)
سائل التبريد، طويل العمر الافتراضي مع حماية حتى -37 درجة مئوية (-34 درجة فهرنهايت)
الفلتر، للهواء مع مؤشر الخدمة الإلكتروني
مجموعات الإدارة النهائية: أربع كوكبية الدوران مزدوجة التقليل
مضخة تحضير الوقود، كهربائية
نظام تبريد أحادي اللوحة عالي الأداء
فرملة الانتظار، إلكترونية
منظف أولي، مزود بقاذف غبار أنبوبي طبقي
المصفاة الأولية
مساعد بدء التشغيل، بالأثير
مقسم عزم الدوران
ناقل الحركة، نقل قدرة إلكتروني التحكم ذو 3 سرعات
الشاحن التوربيني، بوابة الفاقد
فاصل المياه
مروحة هيدروليكية بمفتاح انعدام السرعة، قابلة لعكس الحركة، هيدروليكية التشغيل، وإلكترونية التحكم

بيئة المُّشغل

كاميرا الرؤية الخلفية
مؤشر عزم الحمل (LMI)
واجهة المشغل الإرشادية: نظام المراقبة الإلكتروني، معلومات الخدمة التشخيصية، تفضيلات المشغل
مسند الذراع، قابل للضبط
مفتاح التعطيل، أدوات التحكم الهيدروليكية
دواسة إبطاء السرعة
أداة تحكم في التوجيه التفاضلي، مع التبديل باللمس
دواسة فرامل مزدوجة
المسخن والتهوية
هيكل الحماية من الانقلاب (ROPS)
حزام الأمان، قابل للسحب
حجرة التخزين

معدات مد المواسير

مجموعة وخطاف مع ماسكة
أثقال الموازنة، مقسمة إلى مقاطع ممتدة
الرافعات، هيدروليكية التشغيل، وإلكترونية التحكم

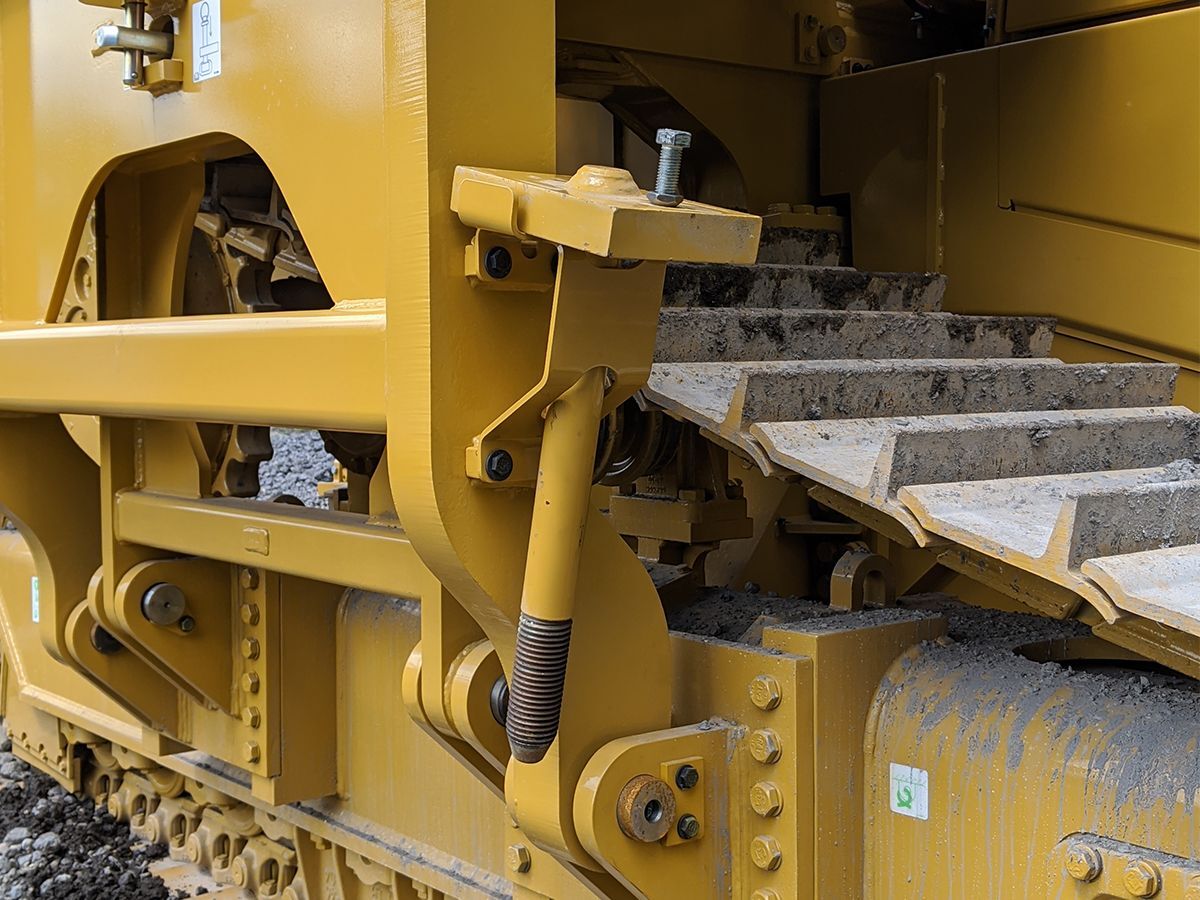

الهيكل السفلي

بكرة الحامل
أدوات ضبط الجنزير الهيدروليكية
الوصلات الرئيسية، ثنائية القطع
حافة الخدمة المتوسطة مقاس 760 مم (30 بوصة) - جنزير مشحم ومحكم الغلق (48 مقطعًا)
الهيكل السفلي غير المُعلق
البكرات ووحدات التباطؤ، مشحمة مدى الحياة
مقاطع حافة إطار العجلة المسننة، قابلة للاستبدال
واقيات توجيه الجنازير
إطارات بكرات الجنزير

النظام كهربي

تنبيه، الرجوع للخلف
البطاريات، أربع للخدمة الشاقة ولا تتطلب الصيانة
مفتاح حد ذراع الرافعة، وثقل الموازنة
المحول، 12 فولت، 10 أمبير بمنفذ واحد
آلة التنبيه، تحذير السير للأمام
المصابيح، اثنان أماميان، واثنان خلفيان
الموصل التشخيصي للماكينة
مفتاح فصل الماكينة
مقبس البدء

المعدات القياسية الأخرى

الواقيات السفلية، مفصلية
المصد، أمامي مع جهاز جر
المصارف الآمنة: زيت المحرك، وسائل التبريد، والزيت الهيدروليكي، ومحول عزم الدوران، وخزان الوقود، وعلبة مجموعة نقل الحركة، وناقل الحركة
الحاويات، مثقوبة للمحرك
الواقي، مفصلي للرادياتير
غطاء المحرك، مثقوب
النظام الهيدروليكي، إلكتروني التنشيط للتحكم في الخطاف، وذراع الرافعة، وثقل الموازنة
المكونات الهيدروليكية، مضخات مستقلة للتوجيه وأدوات العمل
مبرد الزيت، هيدروليكي
إمكانية تركيب نظام Product Link
منافذ أخذ العينات S-O-S
التوجيه، تفاضلي مع تحكم إلكتروني في القدرة
حماية من التخريب لحجرات السوائل
هيكل الحماية من الانقلاب (ROPS)

معلومات إضافية

Engine - موديل المحرك	Cat C15
المحرك - قدرة الحدافة	238 كيلووات ( 319 حصان )
المحرك - المستوى 4 النهائي/المرحلة V: صافي القدرة (السرعة المُقدَّرة**) - ISO 9249/SAE J1349 (DIN)	323 قدرة حصانية مترية ( 323 قدرة حصانية مترية )
المحرك - المستوى 3/تكافئ المرحلة IIIA: صافي القدرة (السرعة المُقدَّرة****) - ISO 9249/SAE J1349	245 كيلووات ( 329 حصان )
Engine - الانبعاثات	يفي بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/معايير الاتحاد الأوروبي من المرحلة V/المعايير الكورية من المستوى 4 النهائي أو معايير UN ECE R96 من المرحلة IIIA المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA
المحرك - خزّان الوقود	415 l ( 109,6 جالون (أمريكي) )
Engine - ملاحظة (2)	**السرعة المقدرة عند 1900 دورة في الدقيقة. صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. تم اختبار صافي القدرة وفقًا للمعيارين ISO 9249:2007 وSAE J1349:2011.
Engine - ملاحظة (4)	****السرعة المقدرة عند 1850 دورة في الدقيقة. صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. تم اختبار صافي القدرة وفقًا للمعيارين ISO 9249:2007 وSAE J1349:2011.
معدات مد المواسير - سعة الرفع	97976 كجم ( 216000 رطل )
الأوزان - الوزن أثناء التشغيل	55246 كجم ( 121795 رطل )
الأوزان - وزن الشحن	41096 كجم ( 90600 رطل )
المكونات - ثقل الموازنة القابل للفك (14 لوحة) أحادي اللوحة	775 كجم ( 1708 رطل )
المكونات - إجمالي ثقل الموازنة القابل للفك*	10844 كجم ( 23908 رطل )
الهيكل السفلي - مقاس الجنزير	2,54 m ( 8,3 قدم )
الهيكل السفلي - الطول - الجنزير على الأرض	3,72 m ( 12.2 قدم )
الهيكل السفلي - منطقة ملامسة الأرض	6,4 m² ( 9920.1 in² )
الهيكل السفلي - العرض - المداسات القياسية	864 مم ( 34 بوصة )
الأبعاد - العرض - الجرار - المداسات القياسية	3.86 m ( 12,7 قدم )
الأبعاد (التقريبية) - العرض - الجرار - مع مد ثقل الموازنة	6,34 m ( 20,8 قدم )
الأبعاد (التقريبية) - العرض - الجرار - مع ضم ثقل الموازنة	4,32 m ( 14,2 قدم )
الأبعاد (التقريبية) - العرض - الجرار - مع فك ثقل الموازنة/ذراع الرافعة	4,06 m ( 13,3 قدم )
الأبعاد (التقريبية) - ارتفاع الماكينة - حتى قمة ثقل الموازنة	3.4 m ( 11.2 قدم )
الأبعاد (التقريبية) - الارتفاع - الماكينة - الكابينة ونظام الحماية من الانقلاب (ROPS)	3,53 m ( 11.6 قدم )
الأبعاد (التقريبية) - ارتفاع ذراع الرافعة (عند التدلي بمقدار 1,22 م [4 أقدام] وفقًا لمعايير SAE) لذراع الرافعة مقاس 8,5 م (28 قدمًا)	9,25 m ( 30,4 قدم )
نظام تكييف الهواء - مكيف الهواء	يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 2,5 كجم من المبرد الذي يعادل 3.575 طنًا متريًا من غاز ثاني أكسيد الكربون.
Offering Type	استئجار, جديد
