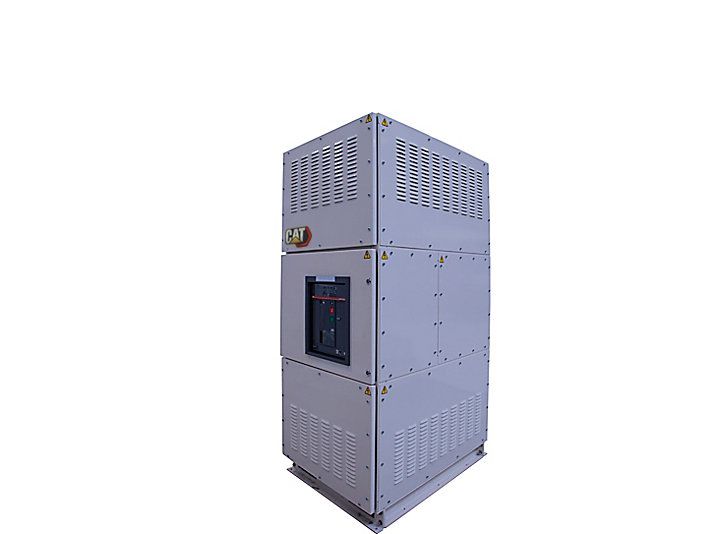

القواطع الكهربية من Cat
القواطع الكهربية من Cat
- معتمد بشكل مستقل لتلبية معيار IEC 61439-2:2011 BS والمعيار الدولي.
- تتراوح سعة القاطع الدائرة الهوائي (ACB) من 1600 أمبير إلى 4000 أمبير وفق علامات CE وEAC.
- تصنيف عطل قاطع الدائرة القياسي 65 كيلوأمبير Icc، خيار للموديل ABB Emax 2 E4 ذي التصنيف 100 كيلوأمبير Icc.
- التصنيف العالي لأعطال المجموعة المعتمدة، اختبار حتى 100 كيلو أمبير / 1s ICW
- تم اختبار ارتفاع درجة الحرارة القياسية المعتمد.
- التحقق من التصميم وفق الملحق "د" من المعيار IEC 61439-2:2011
- حجم أصغر يتماشى مع تصميم مجموعة المولد.
- إدارة مسارات الكابلات المبتكرة.
- المعيارية:
- مصمم حول وحدات 150 مم في 3 محاور.
- يستخدم الإطار شبكة 25 مم للسماح باستخدام نظام قابل للتكوين بالكامل.
- سهولة التوسيع والترقية.
- نحاس HDHC:
- يعمل النحاس مقاس 10 مم القياسي مع مسافة تباعد 10 مم على تحسين طرد الحرارة.
- دعامات قضيب توصيل من فولاذ لا يصدأ، تقلل من التيارات الدوامية.
- خيار مطلي بالقصدير بالكامل.
- خيارات القاطع:
- وهو يستوعب قواطع دوائر ثابتة وقابلة للسحب.
- خيار 3 أو 4 أقطاب.
- خيار يدوي أو آلي.
- خيار تحديد باب قاطع الدائرة الهوائي (ACB).
- خيارات الحاوية: خيارات حتى فصل النموذج 4b.
- قابل للضبط للدخول من الأعلى أو الأسفل.
- عروة رفع دوارة (رفع رباعي النقاط) للأقسام الفردية.
- خيار حماية IP54.
- خيار 50 درجة مئوية.
- خيار تضمين وحدات تحكم في المولد أو وحدة التحكم المنطقي القابل للبرمجة (PLC).
- مطلي بمسحوق أبيض بمواصفات إعلانات المنتجات البيئية (EPD)، خيار للألوان المخصصة.
- اختبارات روتينية تلقائية داخلية.
- لوحة تصنيف.
- ضمان Cat.
معلومات إضافية
معدل الحاوية - التكوين | IP4X |
---|---|
درجة حرارة التشغيل | 35 درجة مئوية / 40 درجة مئوية عند 1 ساعة، خيار لـ 0…50 درجة مئوية (32…122 درجة فهرنهايت) |
الأبعاد - عروض قياسية | 600 مم للموديل ABB Emax2 E2 1600 – 2500 أمبير. 750 مم للموديل ABB Emax2 E4 3200 – 4000 أمبير. 1200 مم للموديل ABB Emax2 E6 4000 – 6300 أمبير. |
الملخص الفني | يتيح النظام النمطي أي تكوين للوحات التوزيع، ومراكز التحكم في المواتير وكبائن التحكم المنطقي القابل للبرمجة (PLC). وهو يستوعب قواطع دوائر ثابتة وقابلة للسحب. |
الاستخدام | الجهد المنخفض 380…480 فولت تيار متردد، 50 هرتز، ثلاثي الأطوار. |
أوضاع التشغيل | خيارات تكامل القواطع الكهربية لمزامنة العديد من المولدات والمرافق، ومشاركة الحِمل، والحد من استهلاك الطاقة وقت الذروة/إيقاف التزود بالطاقة وقت الذروة، وAMF، والتحول، وتوصيل جهاز محاكاة الأحمال، ومرحل الحماية، إلخ. |
الأبعاد - ارتفاعات قياسية | تشتمل الارتفاعات على قاعدة مقاس 100 مم مزودة بجيوب للرافعة الشوكية، و1900 مم حتى 3200 أ/بير، و2200 مم لـ 400، و2200 مم لوحدة (التحكم المنطقي القابل للبرمجة (PLC) وكبائن التحكم. خيار للرفع من نقطة واحدة على الزوايا الأربعة باستخدام عراوي M10 دوارة. أحجام قياسية للشحن |
الأبعاد - أعماق قياسية | 300، و450 و750 مم لوحدات التحكم وكبائن التحكم المنطقي القابل للبرمجة (PLC). و900 مم للقواطع المثبتة. و1050 مم للقواطع القابلة للسحب |
