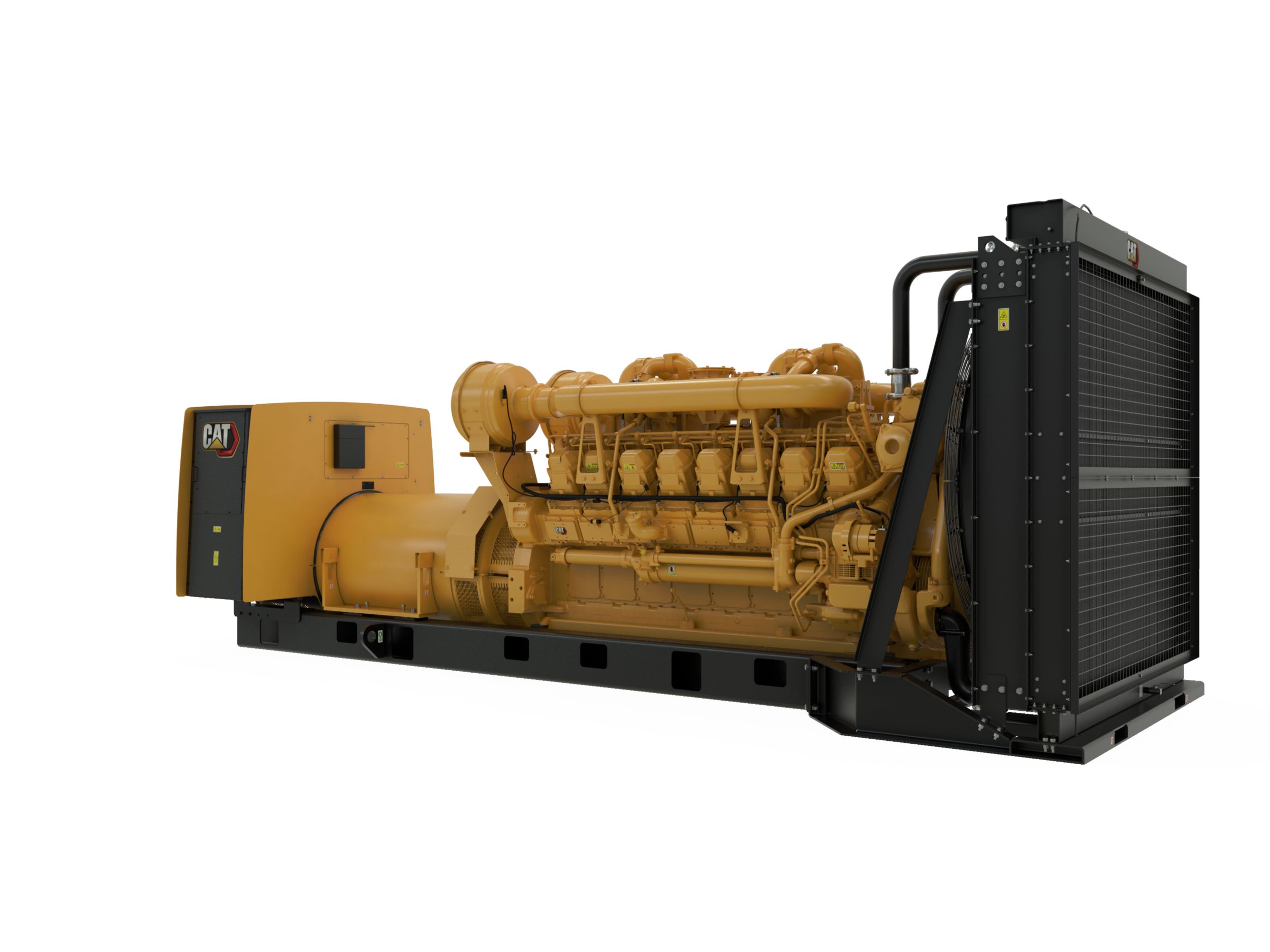

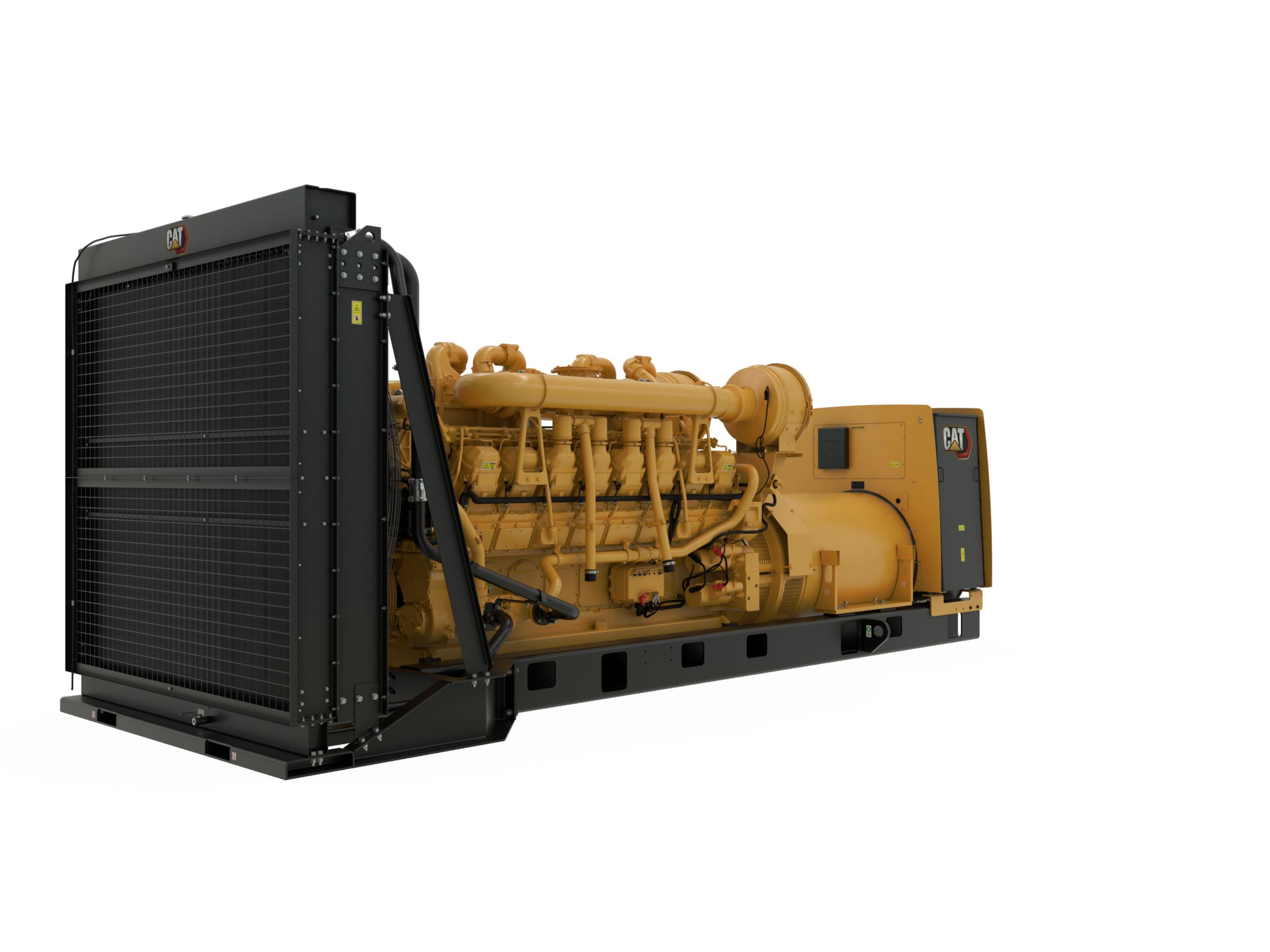

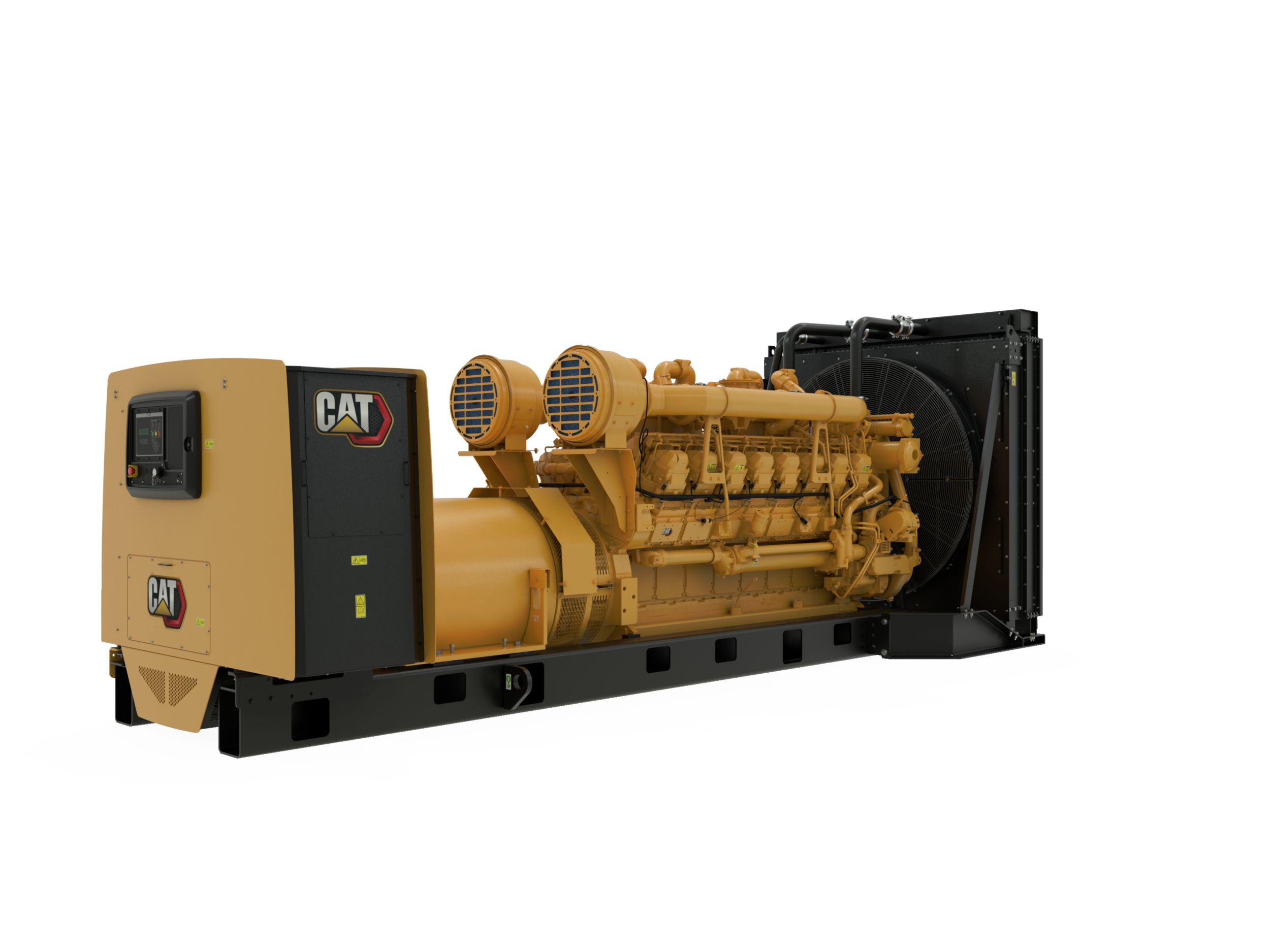

مجموعة المولد 3516B (بتردد 50 هرتز) المزودة بمجموعة قابلة للترقية
مجموعة المولد 3516B
بفضل إنتاج طاقة موثوق بها تتراوح بين 1750 كيلوفولت أمبير و2250 كيلوفولت أمبير عند 50 هرتز، تم تصنيع مجموعات المولدات الديزل 3516B لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تحتوي مجموعة المولد على أنظمة ذات استهلاك وقود منخفض وقليلة الانبعاثات.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
- مختبر الاتصالات في الصين
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
نظام مدخل هواء
- منظف الهواء، أحادي العنصر من نوع العلبة
لوحات التحكم
- تحكم تلقائي / بدء تشغيل / إيقاف
- مؤقت تبريد المحرك
- سطح أمامي محكم الغلق عن البيئة المحيطة
- زر ضاغط لتوقف الطوارئ
- أوصاف نصية للتنبيهات/الأحداث
- التشغيل بالتيار المستمر بجهد 24 فولت
- أدوات التحكم:
- مثبتة بالمولد - موجهة للخلف
- يتضمن منظم الجهد (IVR) إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة.
- جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
- تتضمن مجموعات المولدات منظم الجهد من Caterpillar.
- EMCP 4.2B
- ضبط السرعة
- الإقرار بالتنبيه
- ذراع تدوير المحرك
- ميزة مخطط الأحمال
- اختبار المصابيح
- مؤشر رقمي من أجل:
- شاشات قابلة للتخصيص - قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- دورة في الدقيقة
- وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
- ساعات التشغيل
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- درجة حرارة سائل التبريد
- فولت من التيار المستمر
- معامل الطاقة (لكل طور والمتوسط)
- فولت (L-L & L-N)
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- - أمبير (لكل طور والمتوسط)
- التردد (هرتز)
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية
- انخفاض ضغط الزيت - ارتفاع درجة حرارة سائل التبريد
- كيلوفار - ساعة (الإجمالي)
- ارتفاع درجة حرارة سائل التبريد
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- كيلووات - ساعة (الإجمالي)
- السرعة الزائدة
- انخفاض درجة حرارة سائل التبريد
- فشل البدء (التدوير الزائد)
- إيقاف الطوارئ
- زيادة / انخفاض الجهد (27 / 59)
- تسلسل طور المولد
- انخفاض مستوى سائل التبريد
- وظائف الترحيل الوقائي القابلة للبرمجة:
- 6 إدخالات رقمية قابلة للبرمجة للعميل
- زيادة/انخفاض التردد (81 o/u)
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- ارتباط بيانات جهاز التنبيه التسلسلي
- القدرة العكسية (كيلووات) (32)
- يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة:
- التيار الزائد (50 / 51)
- نظام Cat Connect
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
- الاتصالات:
- ارتباط بيانات العميل (Modbus RTU)
- 1 مخرج رقمي قابل للبرمجة
- إخراج مرحل واحد قابلة للبرمجة (النموذج ج)
- ارتباط بيانات وحدة الملحق
- 3 مدخلات تناظرية
نظام التبريد
- توفير تقرير اختبار PGS القياسي المعتمد
نظام العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
نظام الوقود
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- فلاتر الوقود الثانوية
- مضخة تحضير وقود
- خطوط الوقود المرنة - تشحن مفكوكة
عام
- الخدمة من الجانب الأيمن
- دوران موافق لمعيار SAE
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
- مدهونة بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
المولد والملحقات
- وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
- الجهد الكهربائي العالي:
- عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
- تشكيل اللف
- استثارة داخلية
- عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- جهد كهربائي متوسط:
- نمط فتحات قياسي متوافق مع معايير NEMA
- مغناطيس دائم
- مغناطيس دائم
- وحدات اكتشاف درجة حرارة اللفيفة
- عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية/130 درجة مئوية للطاقة الاحتياطية)
- وحدات اكتشاف درجة حرارة اللفيفة
- الجهد المنخفض:
- تشكيل اللف
- 6 أسلاك
- اللف العشوائي
- مسخن الوحدة المانع للتكاثف
- وحدات اكتشاف درجة حرارة اللفيفة
- وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
- نمط فتحات قياسي متوافق مع معايير NEMA
نظام التنظيم
- ADEM A3
المطبوعات
- اللغة الإنجليزية
نظام التشحيم
- مبرد زيت تشحيم متكامل
- زيت تشحيم
- فلتر الزيت، فتحة التعبئة وعصا القياس
- مضخة زيت التشحيم من النوع الترسي
- خطوط تصريف الزيت والصمام
- التخلص من الأبخرة
نظام التركيب
- القضبان - تركيب بالمحرك/المولد/الرادياتير
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
- تركيبات مضادة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل
- موتور بدء التشغيل الكهربائي 24 فولت
- مولد التيار المتردد للشحن 45 أمبير
- مفتاح فصل البطارية
- البطارية ورف البطارية مع الكابلات
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 2000 كيلوفولت أمبير |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وقود منخفض، انبعاثات منخفضة |
| مواصفات مجموعة المولدات - الجهد | 380 إلى 11000 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة |
| مواصفات مجموعة المولدات - أقصى معدل | 2250 كيلوفولت أمبير |
| مواصفات مجموعة المولدات - أدنى معدل | 1750 كيلوفولت أمبير |
| مواصفات المحرك - موديل المحرك | 3516B TA، ديزل على شكل حرف V ذو 16 أسطوانة، و4 أشواط، ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 190 مم ( 7.48 بوصة ) |
| مواصفات المحرك - الإزاحة | 69 l ( 4210.64 بوصة ) |
| مواصفات المحرك - نسبة الانضغاط | 14.0:1 قياسي |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
| مواصفات المحرك - نوع المنظم | Adem™3 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 5957 مم ( 234.5 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2286 مم ( 90 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 2494 مم ( 98.2 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 15630 كجم ( 34460 رطل ) |
