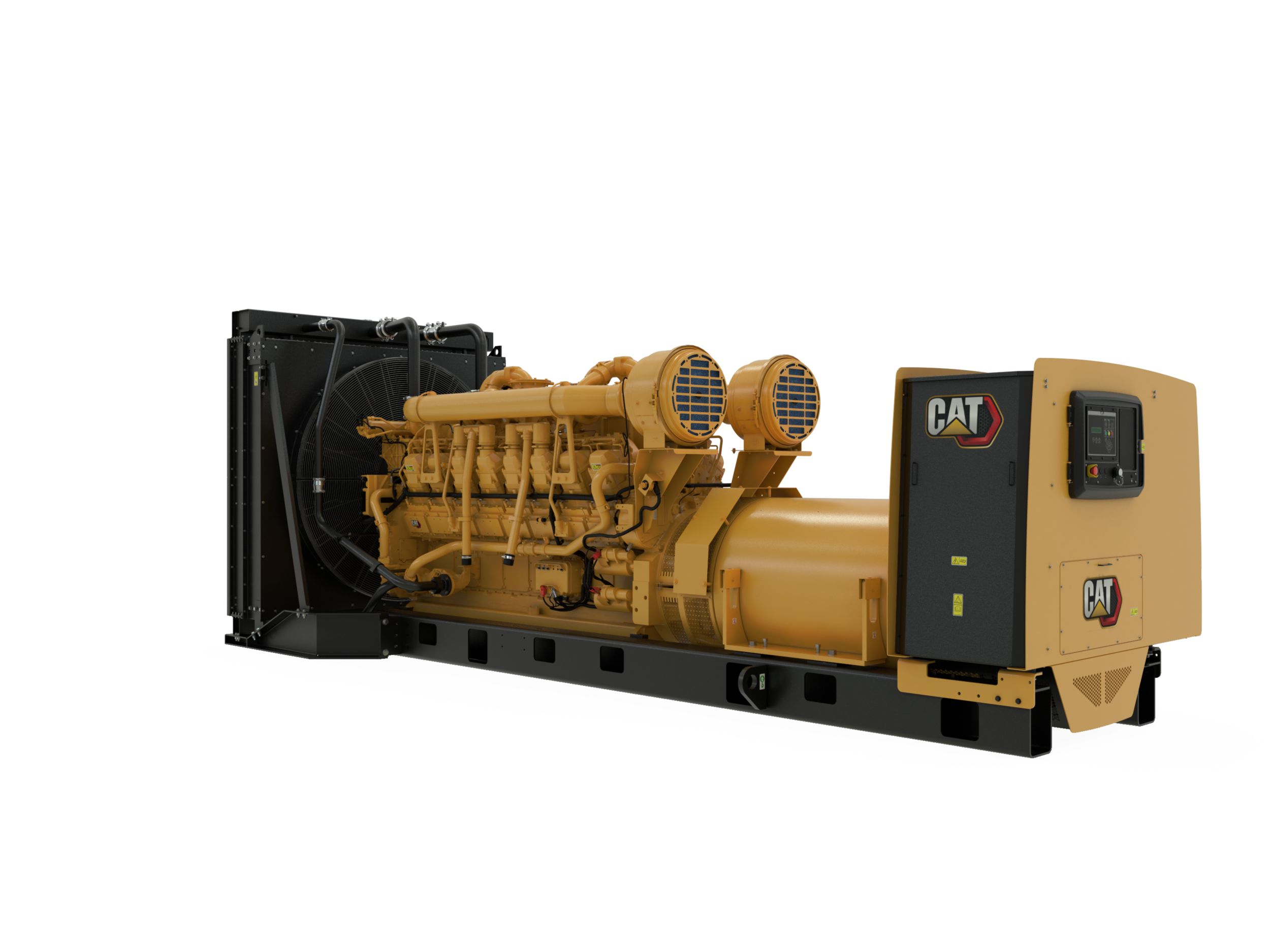

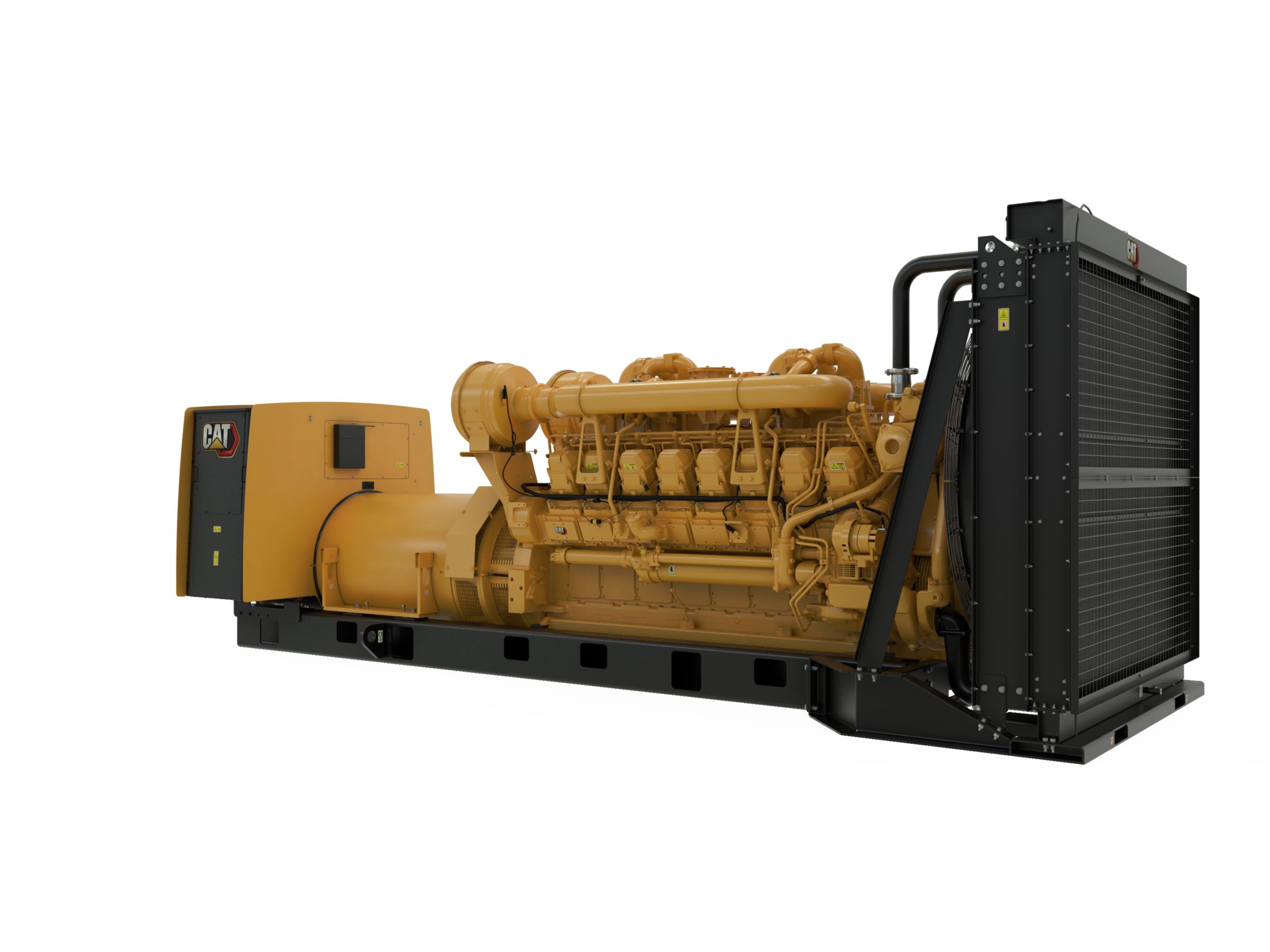

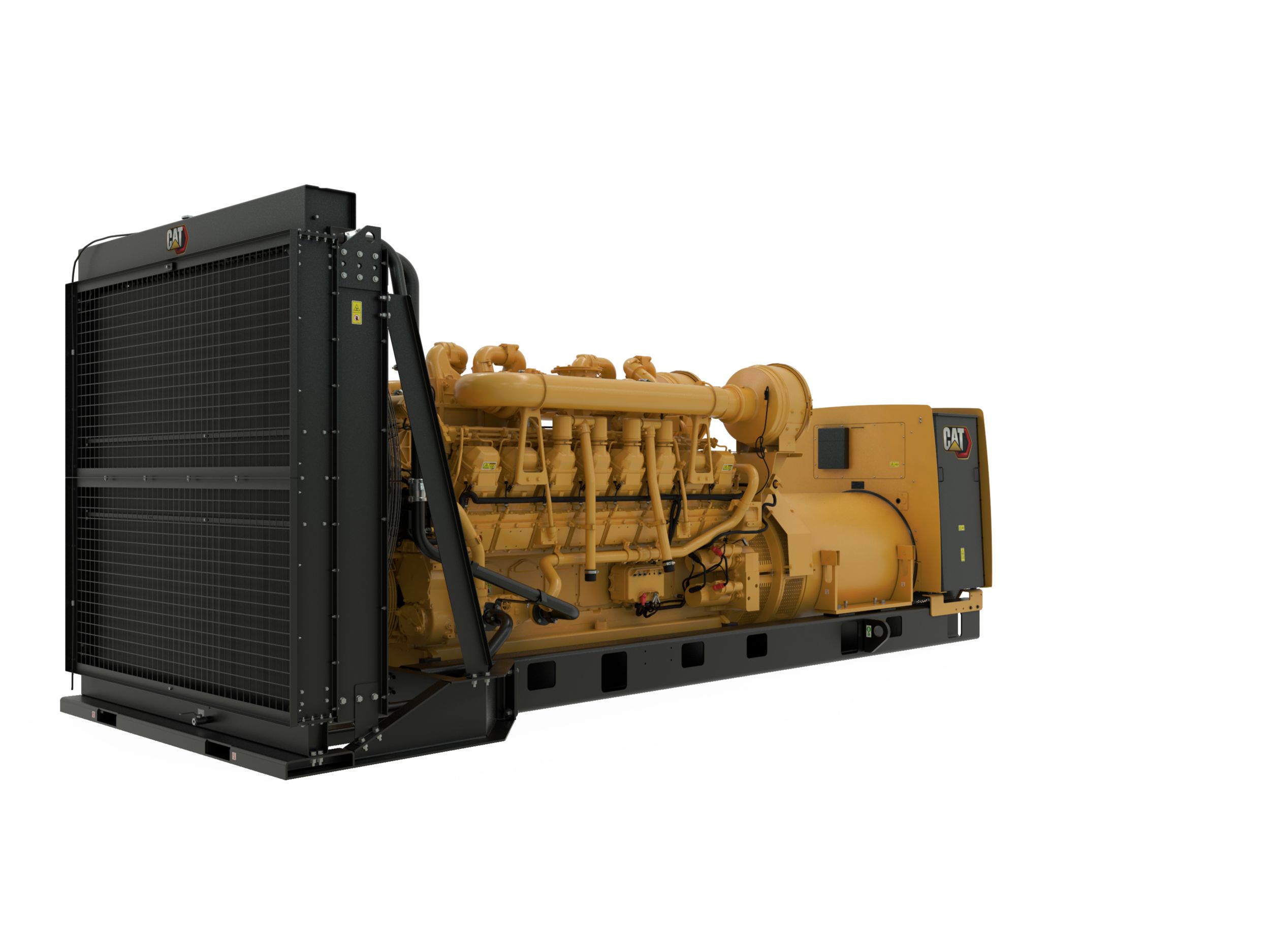

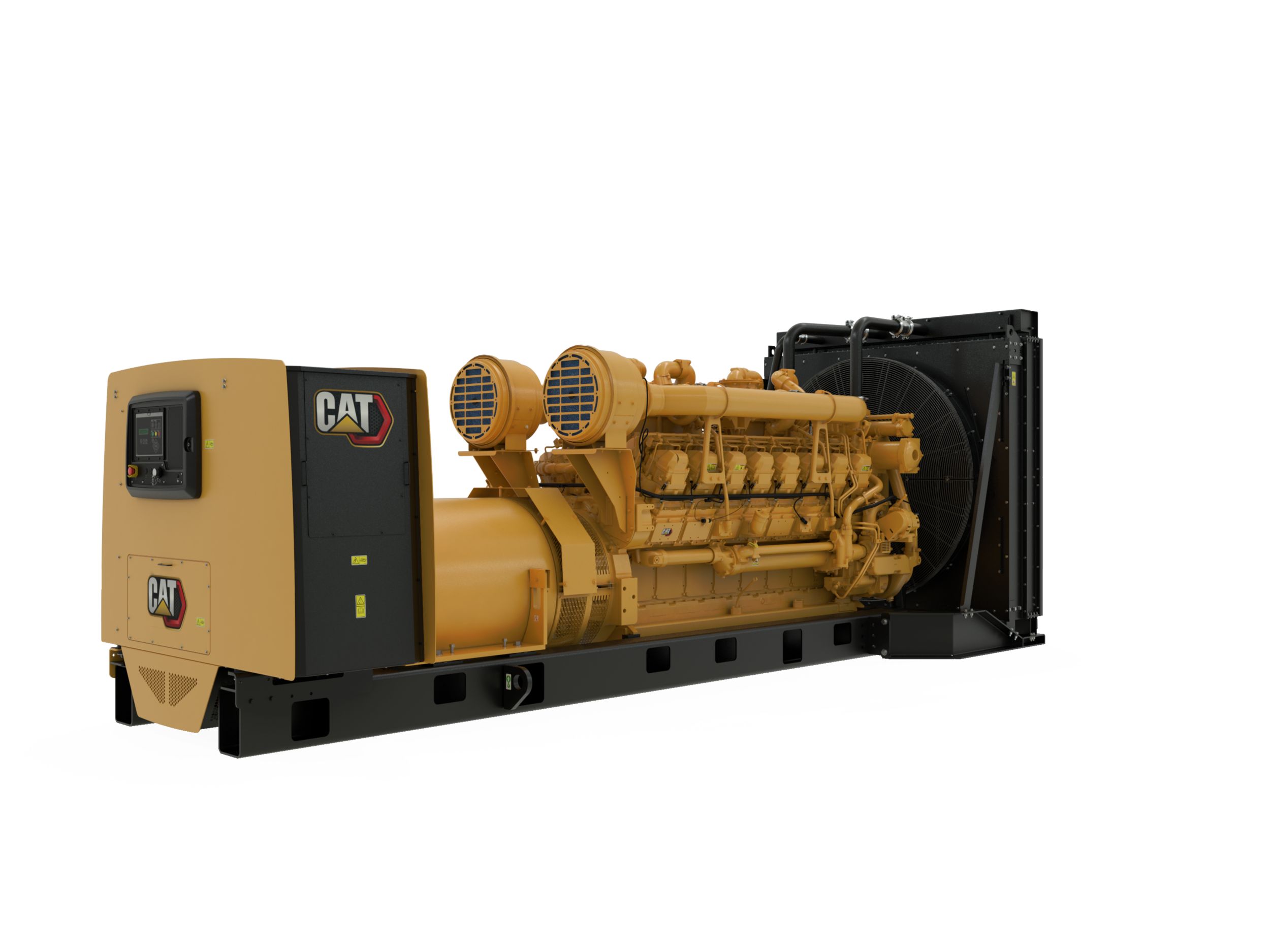

مجموعة المولد 3516B (60 هرتز) المزوَّدة بمجموعة قابلة للترقية

Name: مجموعة المولد 3516B (60 هرتز) المزوَّدة بمجموعة قابلة للترقية
SKU: 54799
Availability: InStock

مجموعة المولد 3516B (60 هرتز) المزوَّدة بمجموعة قابلة للترقية

بفضل إنتاج طاقة موثوق بها تتراوح بين 1640 كيلووات كهربائي و2250 كيلووات كهربائي عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل 3516B لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تحتوي مجموعات المولدات على أنظمة ذات استهلاك وقود منخفض وقليلة الانبعاثات.

التصنيف: مجموعات مولدات الديزل

الوصف
معلومات إضافية

مجموعة المولدات الديزل 1640 - 2250 كيلووات كهربائي

مجموعة المولدات من Cat

لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

تصميم موثوق به، وقوي، ومتين
كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
عزل شديد من الفئة H

لوحة التحكم EMCP 4

تنقل سهل وواجهة سهلة الاستخدام
نظام قابل للتطوير ليلبي مجموعة كبيرة من متطلبات التركيب
وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

موَّرد أحادي المصدر

يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء

منظف الهواء، أحادي العنصر من نوع العلبة

لوحات التحكم

وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
أوصاف نصية للتنبيهات/الأحداث
الوضعان كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)
نظام Cat Connect
السرعة الزائدة
- أمبير (لكل طور والمتوسط)
وظائف الترحيل الوقائي القابلة للبرمجة:
فولت من التيار المستمر
EMCP 4.2B
معامل الطاقة (لكل طور والمتوسط)
عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر) - زيادة التيار (50/51)
ميزة مخطط الأحمال
تتضمن مجموعات المولد ما يلي:
التردد (هرتز)
زر ضاغط لتوقف الطوارئ
زيادة / انخفاض الجهد (27/59)
منع تداخل الترددات اللاسلكية
التشغيل بالتيار المستمر بجهد 24 فولت
انخفاض مستوى سائل التبريد
عكس الطاقة (كيلووات) (32) - عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر) - زيادة التيار (50/51)
4 إخراجات مرحل قابلة للبرمجة (النموذج A)
فولت (L-L & L-N)
منظم الجهد من Caterpillar
يتضمن منظم الجهد المتكامل (IVR):
تحكم تلقائي / بدء تشغيل / إيقاف
كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
اختبار المصابيح
زيادة/انخفاض التردد (81 o/u)
سطح أمامي محكم الغلق عن البيئة المحيطة
استشعار ثلاثي الأطوار للجهد
تبريد المحرك
كيلوفار - ساعة (الإجمالي)
ضغط الزيت المنخفض
ارتباط بيانات وحدة الملحق
إيقاف الطوارئ
ارتباط بيانات العميل (Modbus RTU)
الاتصالات:
التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
0 قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
مؤشر رقمي من أجل:
شاشات قابلة للتخصيص
فشل البدء (التدوير الزائد)
ارتباط بيانات جهاز التنبيه التسلسلي
درجة حرارة سائل التبريد
أدوات التحكم:
التيار الزائد (50/51)
يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة:
إمكانية الميل التفاعلي
انخفاض درجة حرارة سائل التبريد
ارتفاع درجة حرارة سائل التبريد
الحد الأدنى/الحد الأقصى لجهاز الاستثارة
الإقرار بالتنبيه
دورة في الدقيقة
تسلسل طور المولد
جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
ضبط السرعة
ساعات التشغيل
كيلووات (لكل طور، والمتوسط، والنسبة المئوية
3 مدخلات تناظرية
مثبتة بالمولد - موجهة للخلف
6 إدخالات رقمية قابلة للبرمجة للعميل

نظام التشحيم

فلتر الزيت، فتحة التعبئة وعصا القياس
خطوط تصريف الزيت والصمام
مضخة زيت التشحيم من النوع الترسي
التخلص من الأبخرة
زيت تشحيم

نظام التركيب

حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
القضبان - تركيب بالمحرك/المولد/الرادياتير
تركيبات مضادة للاهتزاز (تشحن مفكوكة)

نظام بدء التشغيل

مولد التيار المتردد للشحن 45 أمبير
موتور بدء التشغيل الكهربائي 24 فولت
البطارية ورف البطارية مع الكابلات
مفتاح فصل البطارية

المطبوعات

اللغة الإنجليزية

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية	1825 كيلووات كهربائي
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود	وقود منخفض، انبعاثات منخفضة
مواصفات مجموعة المولدات - الجهد	380 إلى 480 فولت
مواصفات مجموعة المولدات - التردد	60 هرتز
مواصفات مجموعة المولدات - السرعة	1800 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل	استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة
مواصفات مجموعة المولدات - أقصى معدل	2250 كيلووات كهربائي
مواصفات مجموعة المولدات - أدنى معدل	1640 كيلووات كهربائي
مواصفات المحرك - موديل المحرك	3516B TA، ديزل على شكل حرف V ذو 16 أسطوانة، و4 أشواط، ومبرد بالمياه
مواصفات المحرك - التجويف	170 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط	190 مم ( 7.48 بوصة )
مواصفات المحرك - الإزاحة	69 l ( 4210.64 بوصة )
مواصفات المحرك - نسبة الانضغاط	14.0:1
مواصفات المحرك - السحب	TA
مواصفات المحرك - نظام الوقود	MEUI
مواصفات المحرك - نوع المنظم	ADEM™ A4
أبعاد مجموعة المولدات - الطول - الحد الأقصى	5957 مم ( 234.5 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى	2286 مم ( 90 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى	2494 مم ( 98.2 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)	13750 كجم ( 30310 رطل )
Offering Type	جديد
