وحدة التحكم ATC-300+
وحدة التحكم ATC-300+

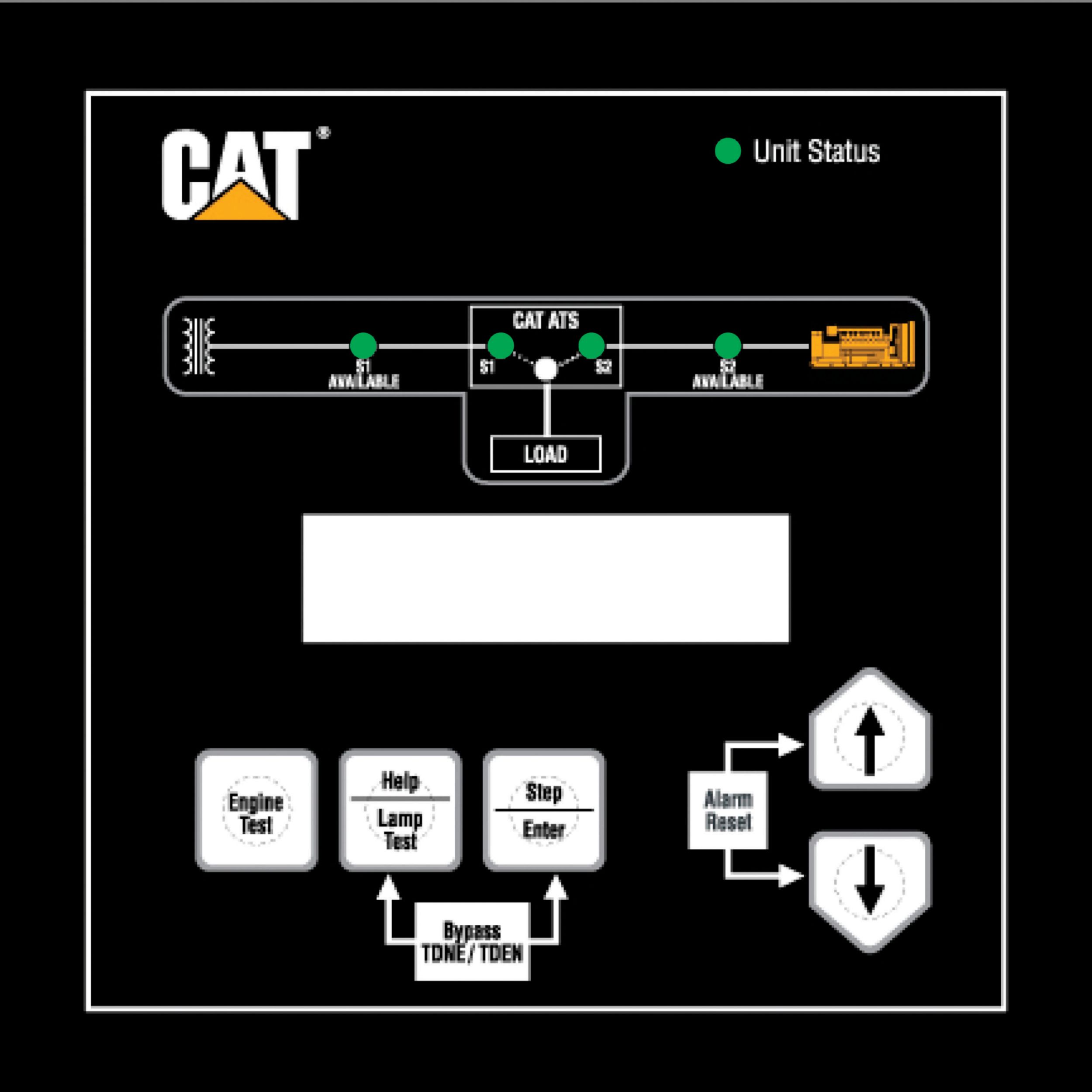

ATC-300+ هي وحدة تحكم لمفتاح النقل التلقائي (ATS) شاملة، ومتعددة الوظائف، وقائمة على معالج دقيق. إنه جهاز صغير الحجم مستقل يتم تركيبه باللوحة ومصمم لاستبدال لوحات المرحلات التقليدية واللوحات المنطقية الصلبة. إن وحدة التحكم ATC-300+ قابلة للبرمجة لتلبية احتياجات أي نظام. وهي تعمل بجميع معدلات جهد النظام بين 120 و600 فولت، والطور الأحادي، والأطوار الثلاثية بتردد 50 أو 60 هرتز. علاوةً على ذلك، يتم توفير فترة من عدم إمداد طاقة التحكم. وتراقب وحدة التحكم حالة جهد الخط إلى الخط ثلاثي الأطوار وتردد مصدري الطاقة 1 و2، كما يمكن برمجتها للتشغيل أحادي الطور. توفر وحدة التحكم ATC-300+ الإدارة الذكية لضمان عمل مفتاح النقل التلقائي (ATS) بشكل سليم من خلال سلسلة من وظائف الاستشعار والتوقيت المبرمجة.
خصائص المنتج
- ملامسات مرحلات إضافية:
- وجود 2NO و2NC في المصدر 1
- وجود 2NO و2NC في المصدر 2
- استشعار المصدر 1 والمصدر 2:
- الجهد المنخفض / التردد المنخفض
- الجهد الزائد / التردد الزائد
- حماية من الدوران ثلاثي الأطوار
- عدم توازن/فقدان الجهد ثلاثي الأطوار
- موصلات إشارة ما قبل النقل 1NO و1NC
- الانتقال إلى الطوارئ (المصدر 2)
- تأخيرات زمنية قابلة للبرمجة ذات سبعة حقول
- شاشة عرض قائمة على LCD للبرمجة، وتشخيصات النظام، وعرض رسائل التعليمات
- مخطط محاكاة مع مؤشر LED الخاص بتوفر إشارة LED وتوصيلها
- سجل مميز بالوقت
- زر دفع لاختبار النظام
- إمكانية تحديد الفاصل الزمني لاختبار المحطة القابل للبرمجة (إيقاف، ويومي، وكل 7، و14، و28 يومًا) بوقت تشغيل 0-600 دقيقة بدون حمل/مع حمل مؤمَّن من حيث الأعطال
- حماية متكاملة من التيار الزائد (اختيارية)
- الانتقال منطبق الطور
- غطاء من الفولاذ المقاوم للصدأ لوحدة التحكم (اختياري)
- اتصالات عبر RS-232 أو Modbus من خلال منفذ RS-485 المتكامل (اختياري)
المستندات والكتيبات
معلومات إضافية
| الملخص الفني - نطاق التقديرات | 120 إلى 600 فولت، والطور الأحادي، والأطوار الثلاثية بتردد 50/60 هرتز |
|---|---|
| الملخص الفني - نوع النقل | يعتمد على استخدام المفتاح |
| الملخص الفني - نوع المفتاح | يعتمد على استخدام المفتاح |
| مواصفات وحدة التحكم ATC - جهد التحكم في الإدخال | 65 إلى 145 فولت من التيار المتردد، 50/60 هرتز |
| مواصفات وحدة التحكم ATC - قياسات الجهد للمرفق | VAB للمصدر 1 وVAB للمصدر 2<br>VAC للمصدر 1 وVBC للمصدر 2<br>VCA للمصدر 1 وVCA للمصدر 2 |
| مواصفات وحدة التحكم ATC - نطاق قياس الجهد | 0 إلى 790 فولت من التيار المتردد كجذر متوسط المربع (RMS) (50/60 هرتز) |
| مواصفات وحدة التحكم ATC - دقة قياس الجهد | +/-2% من جهد الدخل الاسمي |
| مواصفات وحدة التحكم ATC - قياسات التردد | المصدر 1 والمصدر 2 |
| مواصفات وحدة التحكم ATC - نطاق قياس التردد | 40 هرتز إلى 70 هرتز |
| مواصفات وحدة التحكم ATC - دقة قياس التردد | +/- 0,1 هرتز |
| مواصفات وحدة التحكم ATC - انقطاع الجهد المنخفض | 50% إلى 90% من الجهد الاسمي |
| مواصفات وحدة التحكم ATC - التقاط الجهد المنخفض | (انقطاع بنسبة +2%) إلى 99% من الجهد الاسمي للنظام |
| مواصفات وحدة التحكم ATC - نطاق انقطاع التردد الزائد | 103 إلى 110% من التردد الاسمي للنظام |
| مواصفات وحدة التحكم ATC - نطاق التقاط التردد الزائد | 101% إلى (انقطاع بتردد -1 هرتز) من التردد الاسمي للنظام |
| مواصفات وحدة التحكم ATC - نطاق درجة حرارة التخزين | -30 إلى 85 درجة مئوية (-22 إلى +185 درجة فهرنهايت) |
| مواصفات وحدة التحكم ATC - رطوبة التشغيل | 0 إلى 95% كرطوبة نسبية (بدون تكاثف) |
| مواصفات وحدة التحكم ATC - بيئة المشغل | مقاومة للأمونيا، والميثان، والنيتروجين، والهيدروجين، والهيدروكربونات |
| مواصفات وحدة التحكم ATC - مرحل بدء تشغيل المولد | 5 أمبير، 1/6 قدرة حصانية عند 250 فولت من التيار المتردد، 5 أمبير عند 30 فولت من التيار المستمر مع 150 وات كحد أقصى للحمل |
| مواصفات وحدة التحكم ATC - مرحلات K1 وK2 | <br>10 أمبير، 1-3 hp عند 250 فولت تيار متردد</br><br>10 أمبير عند 30 فولت تيار مستمر</br> |
| مواصفات وحدة التحكم ATC - الاختبارات المنطبقة | مكون معترف به من قِبل UL<br>يفي بغرض UL 991 وUL 1008<br>يفي بمعايير IEC 1000-4-2، و1000-4-3، و1000-4-4 |
| مواصفات وحدة التحكم ATC - تابع الاختبار المناسب | 1000-4-5, 1000-4-6, 1000-4-11<br>CISPR 11، الفئة Class A<br>FCC جزء 15، الفئة A<br>CSS 22.2-178 |
| مواصفات وحدة التحكم ATC - توافق الحاوية | NEMA 1، وNEMA 3R، وNEMA 12<br>لوحة ATC-300+ السطحية مقاومة للأشعة فوق البنفسجية |
