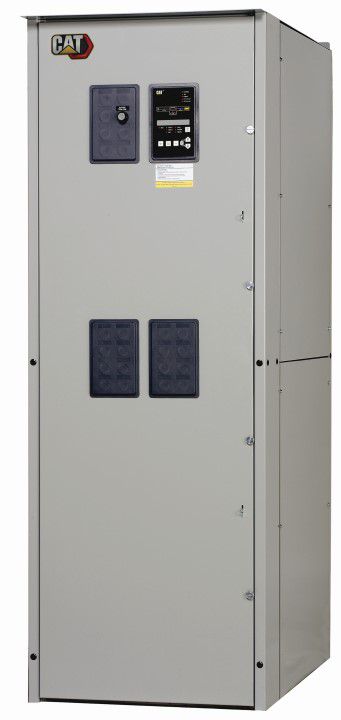

مفتاح النقل التلقائي (ATS) ذو الانتقال المفتوح/المغلق لعزل تجاوز قاطع الطاقة ATC

مفتاح النقل التلقائي ذو الانتقال المفتوح/المغلق لعزل تجاوز قاطع الطاقة ATC

تم تصميم مفاتيح النقل من Cat لمجموعة متنوعة من استخدامات الطاقة الاحتياطية. فهي توفر المرونة، والموثوقية، والقيمة في مجموعة صغيرة. يوفر مفتاح النقل التلقائي (ATS) لعزل التجاوز نقلاً كامل الوظائف في الاستخدامات التي يجب فيها الحفاظ على إمداد الطاقة في حالة الطوارئ إلى الأحمال المهمة طوال الوقت دون أي انقطاع. ويتيح هذا النوع من التصميم فحص آليات نقل الطاقة، أو صيانتها، أو استبدالها دون أي انقطاع في الخدمة الكهربائية. يتوفر مفتاح النقل التلقائي (ATS) لعزل التجاوز القائم على القاطع بقدرة تتراوح بين 200 أمبير و5000 أمبير.

التصنيف:
إضافة إلى طلب عرض سعر

خصائص المنتج

  • وحدة التحكم ATC-800 القائمة على المعالج الدقيق
  • استشعار فعلي لجهد جذر متوسط المربع (RMS) وتردده
  • قدرة على المقاومة قصيرة المدة لعدد 30 دورة كاملة
  • تقدير قصير المدة لعدد 30 دورة، بقدرة 85 كيلوأمبير على قاطع دائرة الطاقة
  • تأخيرات زمنية قابلة للضبط ومتعددة الحقول
  • مؤشر موضع المفتاح
  • مؤشر إتاحة المصدر
  • الموصلات الإضافية للمصدر 1 و2
  • مختبر المحطة القابل للبرمجة
  • زر دفع لاختبار النظام
  • توزيع الحمل من الطوارئ
  • مخطط المحاكاة
  • تشغيل يدوي آمن مع الحمل الكامل من خلال مقبض التشغيل المُثبَّت بشكل دائم
  • قدرات سحب على كل من مفتاح النقل التلقائي (ATS)، وأجزاء التجاوز، وأجهزة نقل الطاقة، والتي يمكن تبديلها بالكامل بين مفتاح النقل التلقائي (ATS) ووحدات التجاوز

المستندات والكتيبات

المعدات القياسية

أدوات التحكم والأسلاك
  • إن جميع مرحلات أدوات التحكم ومرحلات الدرجات الصناعية مغلفة تمامًا لتقليل تعرضها للغبار والنفايات إلى أدنى الحدود. العروات مقدرة عند 90 درجة، كما أن جميع أسلاك التحكم هي أسلاك AWG رقم 16، من نوع XLPE، ذات تقدير لدرجة الحرارة يبلغ 125 درجة.
الحاوية
  • حاويات NEMA 1، أو 3R، أو 12 متينة من الفولاذ المطلي بالمسحوق مزوَّدة بثلاث مفصلات للباب من أجل ضمان الدعم الملائم للباب والأجهزة المُثبَّتة به. وتتضمن المفصلات مسامير مفصلات قابلة للفك لتسهيل عملية فك الباب من أجل ضمان سهولة التثبيت على الجدار أو الخدمة، كما أنها مزوَّدة بمزاليج قابلة للقفل من خلال وسادات.

معلومات إضافية

الملخص الفني - نطاق التقديرات

200-5000 أمبير
الملخص الفني - نوع النقل

عزل التجاوز، انتقال مغلق
الملخص الفني - نوع المفتاح

قاطع الطاقة
المعدلات - التحكم في الطاقة

200-5000 أمبير، عدد 2، و3، و4 أقطاب<br>تقدير قصير بنسبة 100%
المعدلات - استخدام جهد النظام

120-600 فولت من التيار المتردد، 50/60 هرتز
المعدلات - المقاومة الزمنية

85000 لعدد 30 دورة
المعدلات - المقاومة

100 kAIC عند 600 فولت، 3 دورات
المعدلات - الاختبارات المنطبقة

اعتماد حسب CSA C22.2 رقم 178<br> مدرج على UL 1008 حتى 3200 أمبير<br>4000 أمبير، و5000 أمبير مدرج على UL 891
