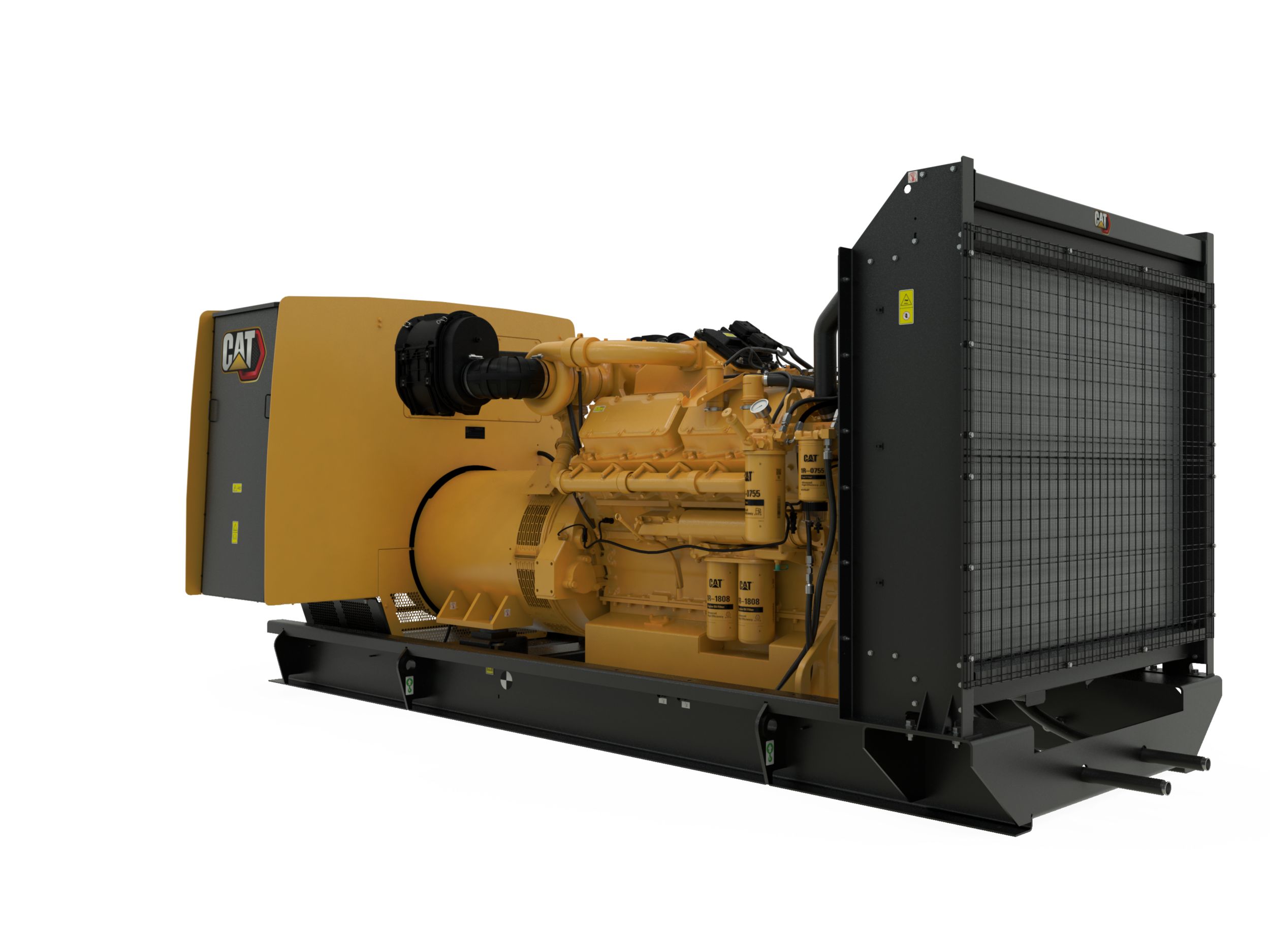

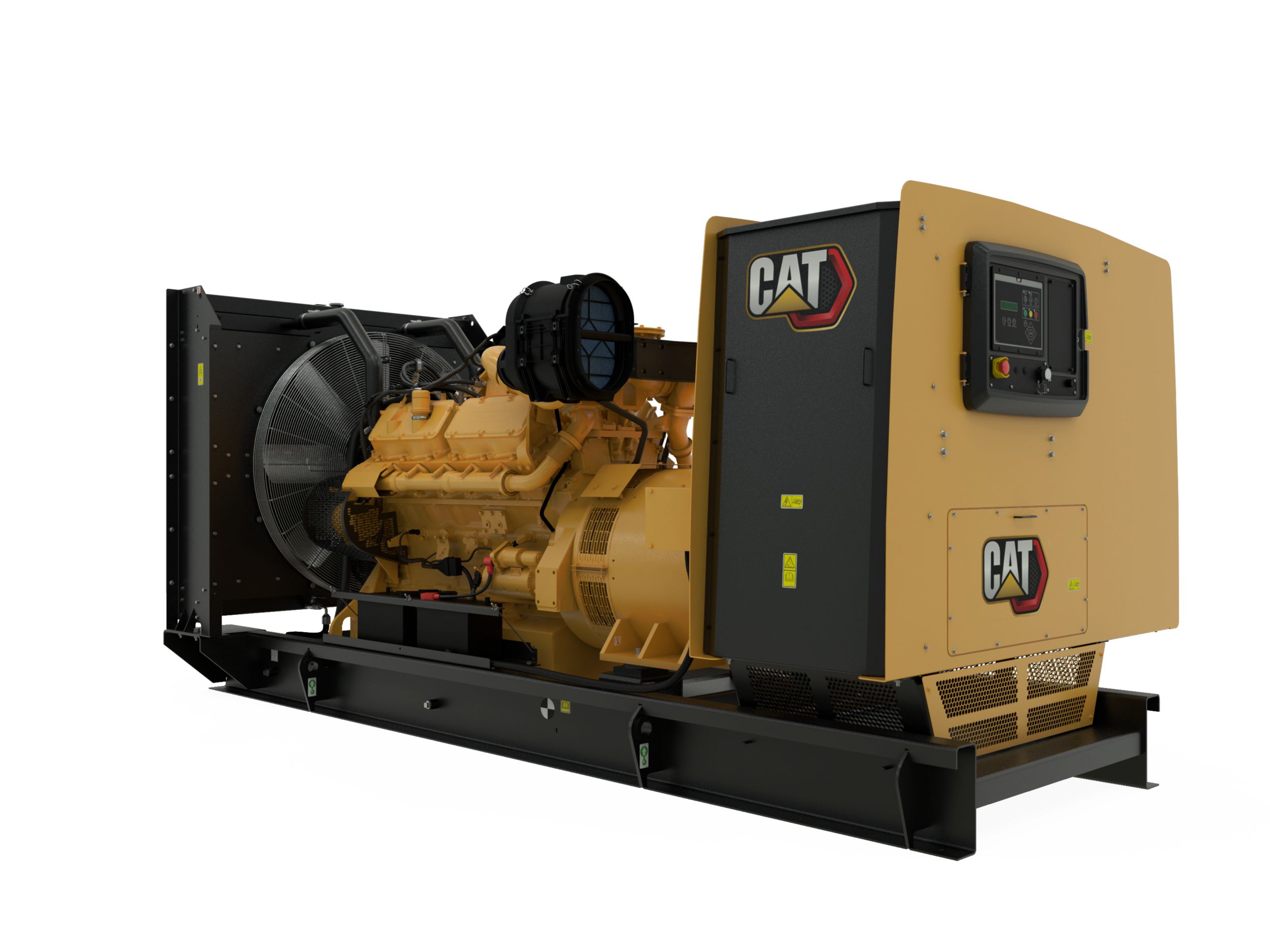

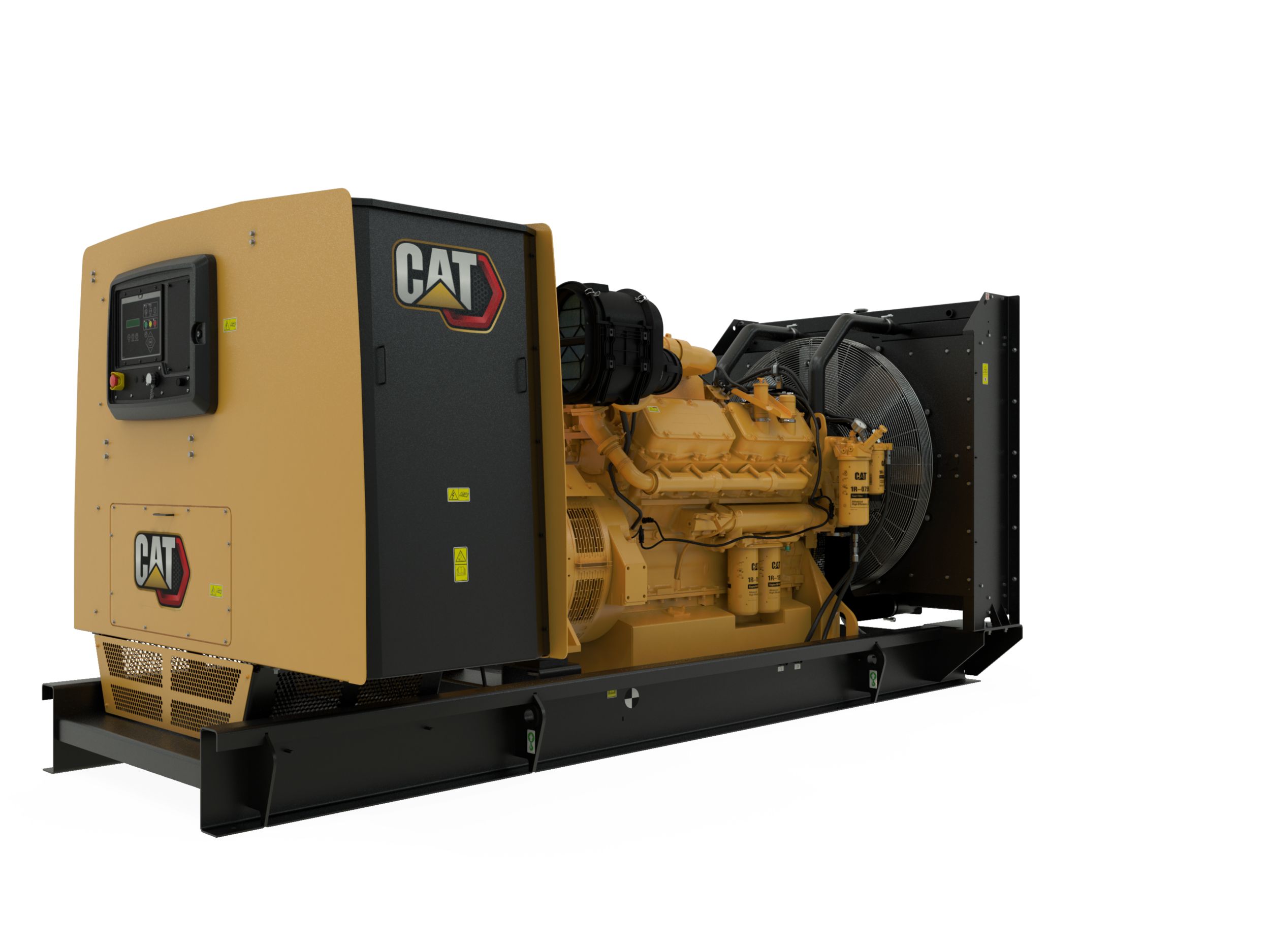

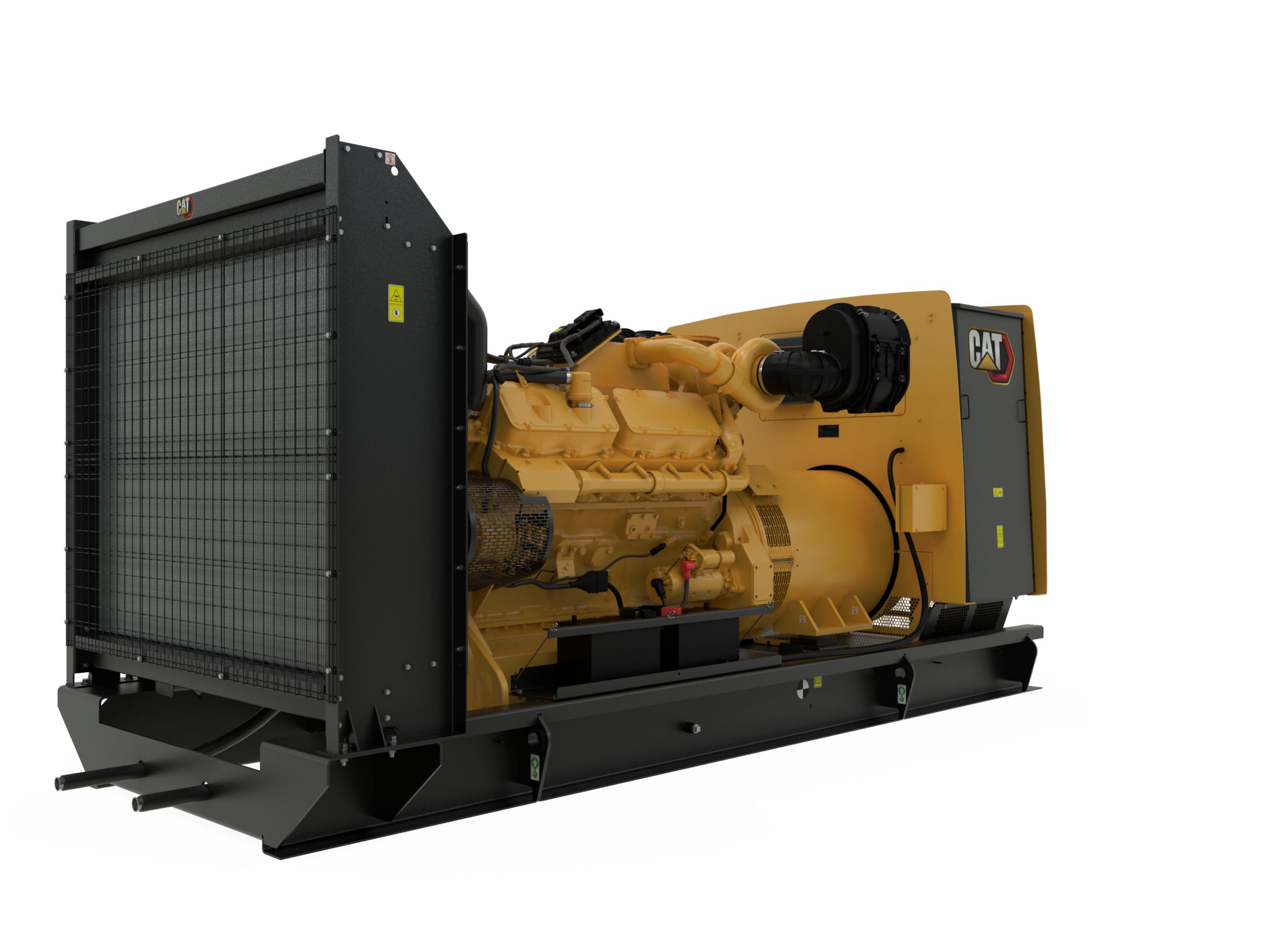

3412C (50 هرتز)
مجموعة مولد الديزل 3412C
تقود Caterpillar سوق توليد الطاقة من خلال حلول الطاقة المصممة لتوفير مستويات لا تضاهى بمثيل من المرونة، وقابلية التوسعة، والموثوقية، وانخفاض التكلفة.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR500
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد حسب التكامل المثالي للتصميم لتحقيق أفضل أداء
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
نظام مدخل هواء
- منظف الهواء، أحادي العنصر من نوع العلبة مع مؤشر الخدمة
لوحة التحكم
- EMCP 4.2B
- ارتباط بيانات العميل (Modbus RTU)
- مخرجان للمرحل قابلان للبرمجة (النموذج C)
- تتضمن المزايا:
- ضبط الجهد
- فشل البدء (التدوير الزائد)
- فولت (L-L & L-N)
- القدرة العكسية (كيلووات) (32)
- ارتباط بيانات وحدة الملحق
- زيادة / انخفاض الجهد (27/59)
- ضبط السرعة
- انخفاض درجة حرارة سائل التبريد
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- سطح أمامي محكم الغلق عن البيئة المحيطة
- وحدة مراقبة درجة حرارة المولد
- فولت من التيار المستمر
- ارتباط بيانات جهاز التنبيه التسلسلي
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- - أمبير (لكل طور والمتوسط)
- ارتفاع درجة حرارة سائل التبريد
- التشغيل بالتيار المستمر بجهد 24 فولت
- الاتصالات
- معامل الطاقة (لكل طور والمتوسط)
- متوافقة مع الوحدات الاختيارية التالية:
- انخفاض مستوى سائل التبريد
- أوصاف نصية للتنبيهات/الأحداث
- وحدة الإدخال/الإخراج الرقمية
- 6 مدخلات رقمية قابلة للبرمجة
- ضغط الزيت المنخفض
- جهاز التنبيه عن بُعد التسلسلي
- ذراع تدوير المحرك
- جهاز التنبيه المحلي
- مؤشر رقمي من أجل:
- زيادة / انخفاض التردد (81 o/u)
- تسلسل طور المولد
- إيقاف الطوارئ
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- تشغيل/تلقائي/ إيقاف/تحكم
- ساعات التشغيل
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- زر ضاغط لتوقف الطوارئ
- التردد (هرتز)
- درجة حرارة سائل التبريد
- السرعة الزائدة
- 4 إخراجات مرحل قابلة للبرمجة (النموذج أ)
- كيلووات - ساعة (الإجمالي)
- 2 مخرج رقمي قابل للبرمجة
- جهاز تنبيه CAN عن بُعد
- التيار الزائد (50 / 51)
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- دورة في الدقيقة
- وظائف الترحيل الوقائي القابلة للبرمجة:
نظام التبريد
- الرادياتير مع الوقاء (بحجم يناسب درجة حرارة تصل إلى 50 درجة مئوية)
- إيقاف التشغيل بسبب مستوى سائل التبريد
- خط تصريف سائل التبريد بصمام، متصل بأنابيب بحافة القاعدة
- واقيات المروحة والسير
- سائل التبريد طويل العمر من Caterpillar
نظام العادم
- أنبوب عادم مرن من الفولاذ المقاوم للصدأ بشفة منفذ طراز ANSI، وحشية، ومسامير وشفة مزاوجة ملحومة، يتم شحنها مفكوكة
نظام الوقود
- فلاتر الوقود الأساسية والثانوية
- مضخة تحضير وقود
- خطوط وقود مرنة تنتهي أطرافها في القاعدة
- فاصل ماء
المولد والملحقات
- 2:1 فولت/هرتز
- إنهاء قضيب الناقل
- استشعار ثلاثي الأطوار
- عزل من الفئة H
- الميل التفاعلي
- منظم الجهد VR6
- SR4B ذاتي الإثارة
- 12 سلكًا
- ارتفاع درجة الحرارة من الفئة F
نظام التنظيم
- منظم إلكتروني من Cat
نظام التشحيم
- خط تصريف الزيت بصمام، متصل بأنابيب بحافة القاعدة
- زيت تشحيم
- فلتر زيت
- نظام التخلص من الأدخنة، متصل عبر الأنابيب بمقدمة الرادياتير
نظام التركيب
- قاعدة مصنوعة من الفولاذ المُشكّل مع عوازل للاهتزاز الطولي بين القاعدة وجهاز توليد الطاقة
نظام بدء التشغيل / الشحن
- مولد التيار المتردد للشحن 45 أمبير
- البطارية بالحامل والكابلات
- الملف اللولبي لإغلاق الوقود
- موتور بدء التشغيل 24 فولت
معلومات إضافية
| مواصفات مجموعة المولدات - أقصى معدل | 900 كيلوفولت أمبير |
|---|---|
| مواصفات مجموعة المولدات - أدنى معدل | 680 كيلوفولت أمبير |
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | استهلاك وقود منخفض |
| مواصفات مجموعة المولدات - الجهد | 380 إلى 415 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | الاحتياطية، والرئيسية |
| مواصفات المحرك - موديل المحرك | 3412C TA، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه |
| مواصفات المحرك - التجويف | 137.2 مم ( 5.4 بوصة ) |
| مواصفات المحرك - الشوط | 152.4 مم ( 6 بوصة ) |
| مواصفات المحرك - الإزاحة | 27.02 l ( 1648.86 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 13:01 |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | المضخة والخطوط |
| مواصفات المحرك - نوع المنظم | ADEM™ A5 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 4125 مم ( 162.4 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 1989 مم ( 78.3 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 1906 مم ( 75 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 5910 كجم ( 13030 رطل ) |
