3512B (50 هرتز) مع مجموعة قابلة للترقية 1600-1875 كيلوفولت أمبير

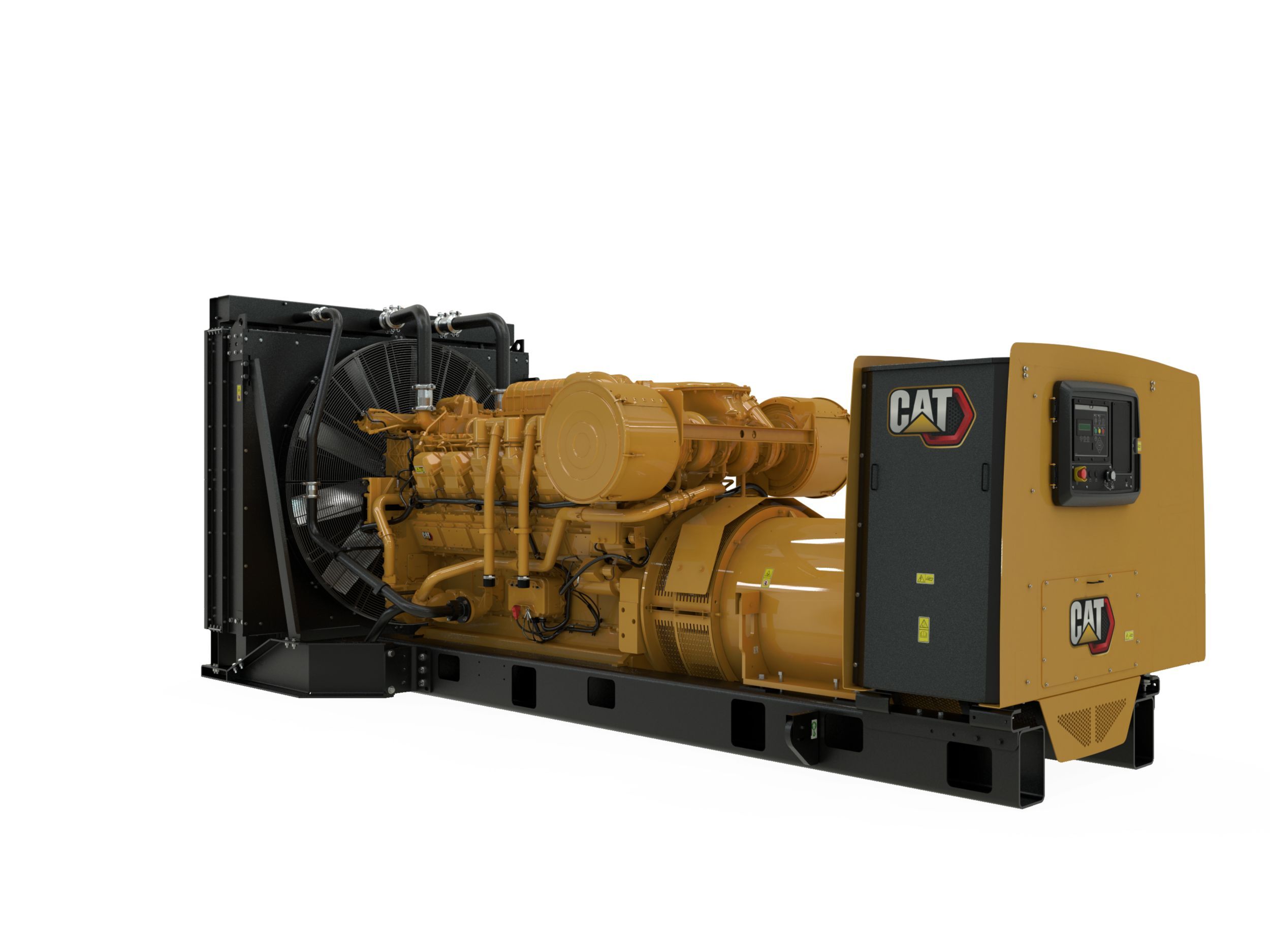

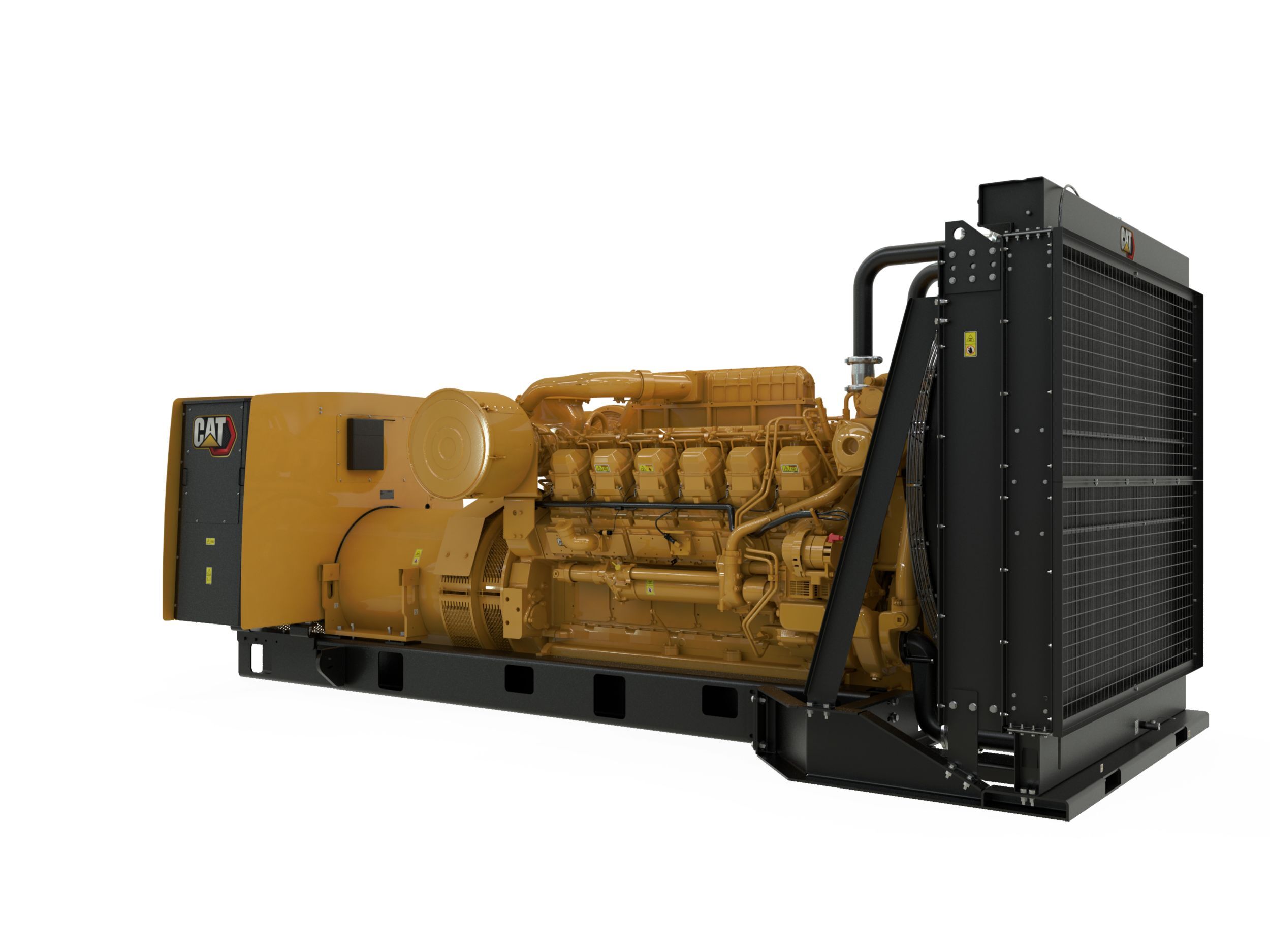

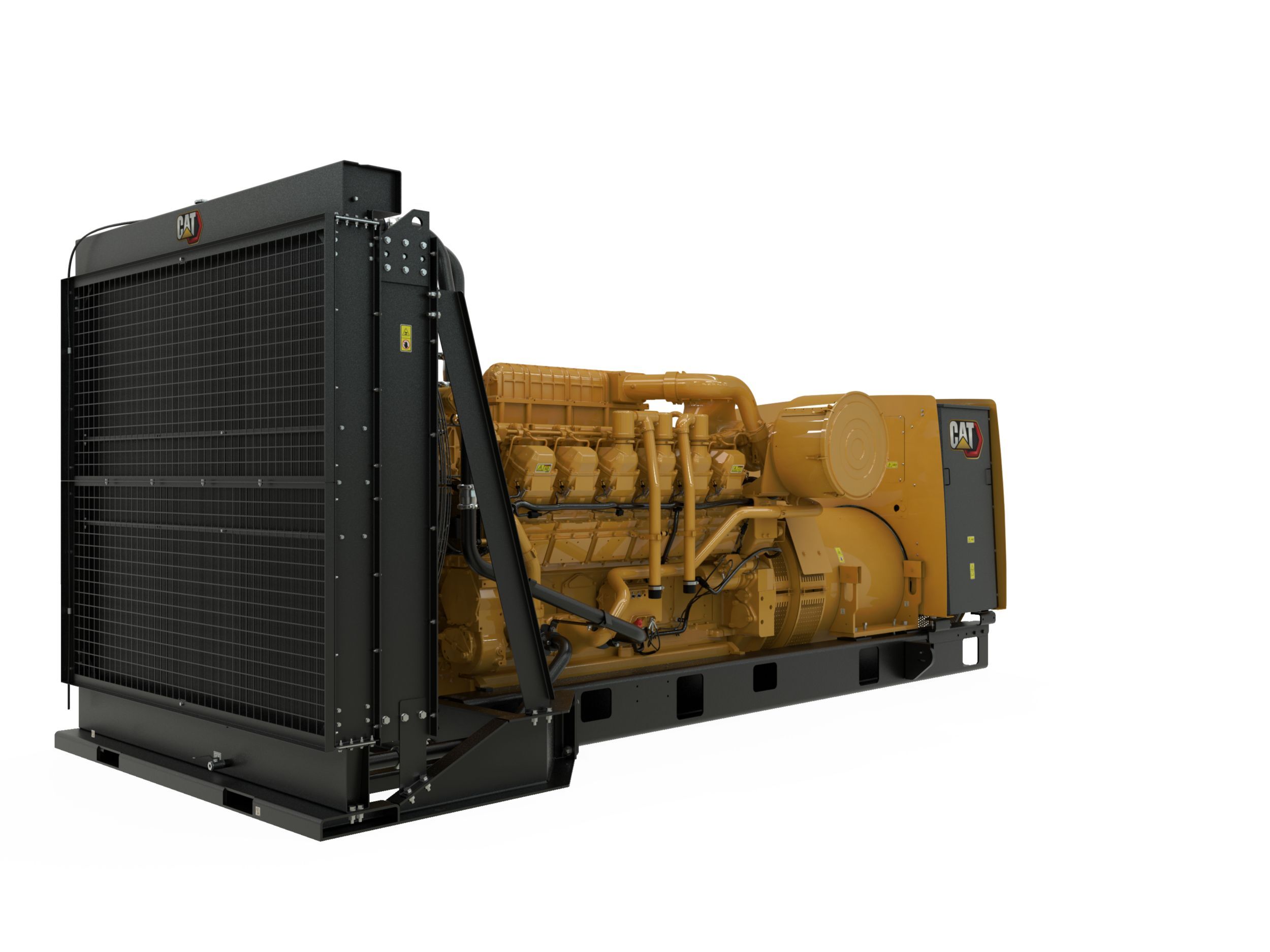

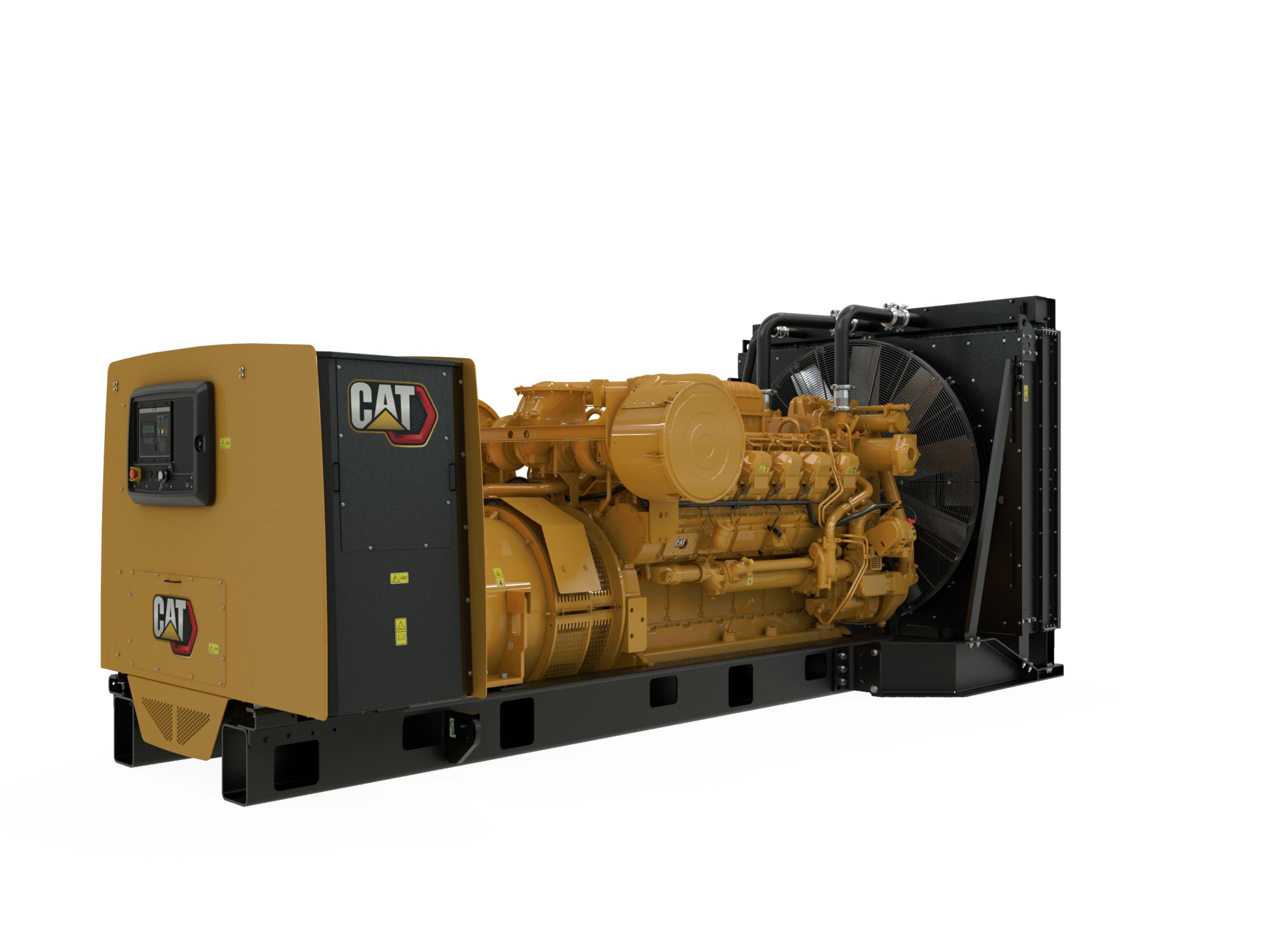

مجموعة المولدات الديزل 3512B
بفضل إنتاج طاقة موثوق بها تتراوح بين 1600 و1875 كيلوفولت أمبير عند 50 هرتز، تم تصنيع مجموعات المولدات الديزل 3512B لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100% في خطوة واحدة. تحتوي مجموعات المولدات على أنظمة ذات استهلاك وقود منخفض وقليلة الانبعاثات.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
- مختبر الاتصالات في الصين
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
المعدات القياسية
المدمج للتحكم
- EMCP 4.2B
- زر ضاغط لتوقف الطوارئ
- فشل البدء (التدوير الزائد)
- ارتفاع درجة حرارة سائل التبريد
- 4 مخرج رقمي قابل للبرمجة
- تحكم تلقائي/بدء/إيقاف
- 4 مداخل رقمية قابلة للبرمجة
- فولت من التيار المستمر
- ذراع تدوير المحرك
- انخفاض مستوى سائل التبريد
- ضبط السرعة
- ضغط الزيت المنخفض
- الاتصالات
- التردد (هرتز)
- مؤشرات التحذيرات / إيقاف التشغيل
- مؤقت تبريد المحرك
- ساعات التشغيل
- إيقاف الطوارئ
- ضغط الزيت
- اختبار المصابيح
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- مؤشر رقمي من أجل:
- السرعة الزائدة
- الإقرار بالتنبيه
- دورة في الدقيقة
- التشغيل بالتيار المستمر بجهد 24 فولت
- - أمبير (لكل طور والمتوسط)
- درجة حرارة سائل التبريد
- فولت (L-L & L-N)
نظام التنظيم
- ADEM III
نظام التبريد
- SCAC
- خط تصريف سائل التبريد بالصمام
- مروحة الرادياتير ومجموعة إدارة المروحة
- واقيات المروحة والسير
- مستشعرات مستوى سائل التبريد
- سائل التبريد طويل العمر من Caterpillar
نظام العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
نظام الوقود
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- خطوط وقود مرنة
- فلاتر الوقود الثانوية.
- مضخة تحضير وقود
نظام المولد
- منع تداخل الترددات اللاسلكية
- الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- منظم الجهد الرقمي من Caterpillar (CDVR)
- ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية
- اللف العشوائي
- وحدات اكتشاف درجة حرارة اللفيفة
- إثارة داخلية (IE)
- استشعار ثلاثي الأطوار للجهد
- وصلات قضيب الناقل
- 6 أسلاك
- عزل من الفئة H وفقًا لمعايير NEMA
المطبوعات
- كتاب القطع
- دليل التشغيل والصيانة
نظام التشحيم
- زيت تشحيم
- مضخة زيت التشحيم من النوع الترسي
- التخلص من الأبخرة
- خطوط تصريف الزيت والصمام
- فلتر الزيت، فتحة التعبئة وعصا القياس
- مبرد زيت تشحيم متكامل
نظام التركيب
- القضبان - تركيب بالمحرك/المولد/الرادياتير
عام
- الحدافة ومبيت الحدافة - SAE
- مدهونة بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
- الخدمة من الجانب الأيمن
- دوران موافق لمعيار SAE
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 1700/1600 كيلوفولت أمبير |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وقود منخفض، انبعاثات منخفضة |
| مواصفات مجموعة المولدات - الجهد | 400 إلى 415 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة |
| مواصفات مجموعة المولدات - أدنى معدل | 1600 كيلوفولت أمبير |
| مواصفات مجموعة المولدات - أقصى معدل | 1875 كيلوفولت أمبير |
| مواصفات المحرك - موديل المحرك | 3512B TA، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 190 مم ( 7.48 بوصة ) |
| مواصفات المحرك - الشوط - الخدمة الشاقة | 215 مم ( 8.46 بوصة ) |
| مواصفات المحرك - الإزاحة | 51.8 l ( 3161.03 بوصة³ ) |
| مواصفات المحرك - الإزاحة - الخدمة الشاقة | 58.56 l ( 3576 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 15.5:1 HD |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
| مواصفات المحرك - نوع المنظم | ADEM™ A3 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 5515 مم ( 217.1 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2286 مم ( 90 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 2411 مم ( 94.9 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 12034 كجم ( 26530 رطل ) |
