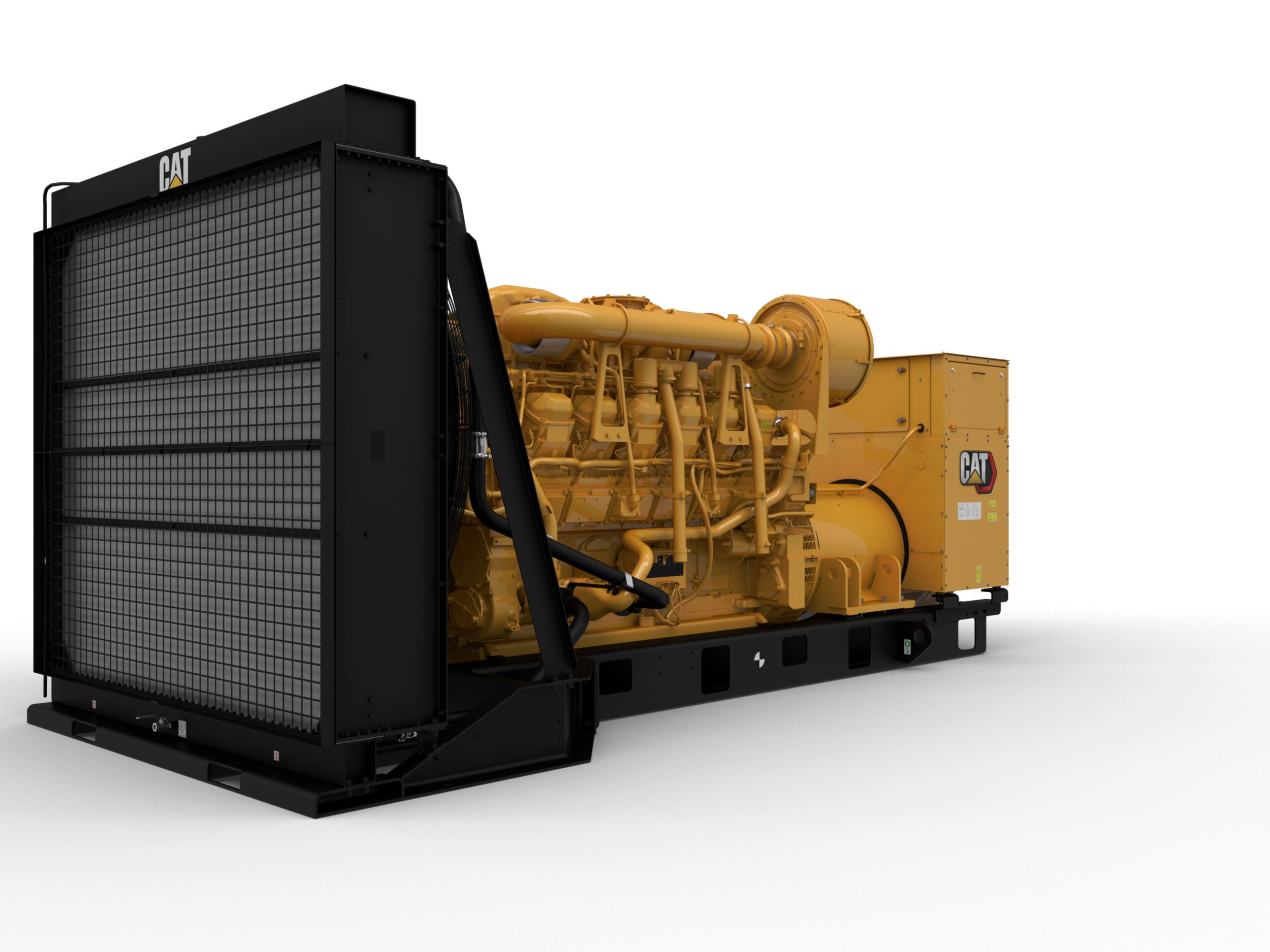

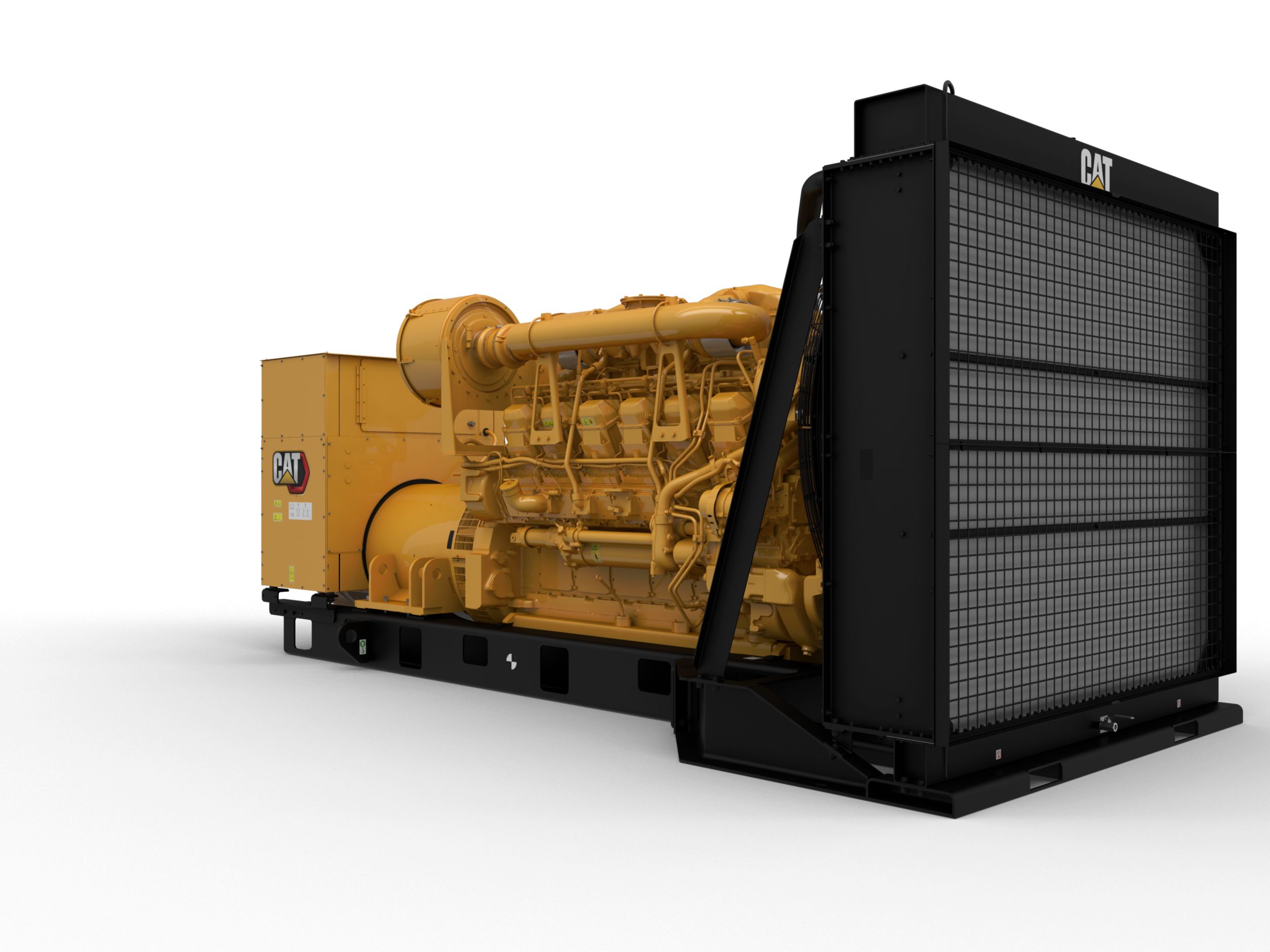

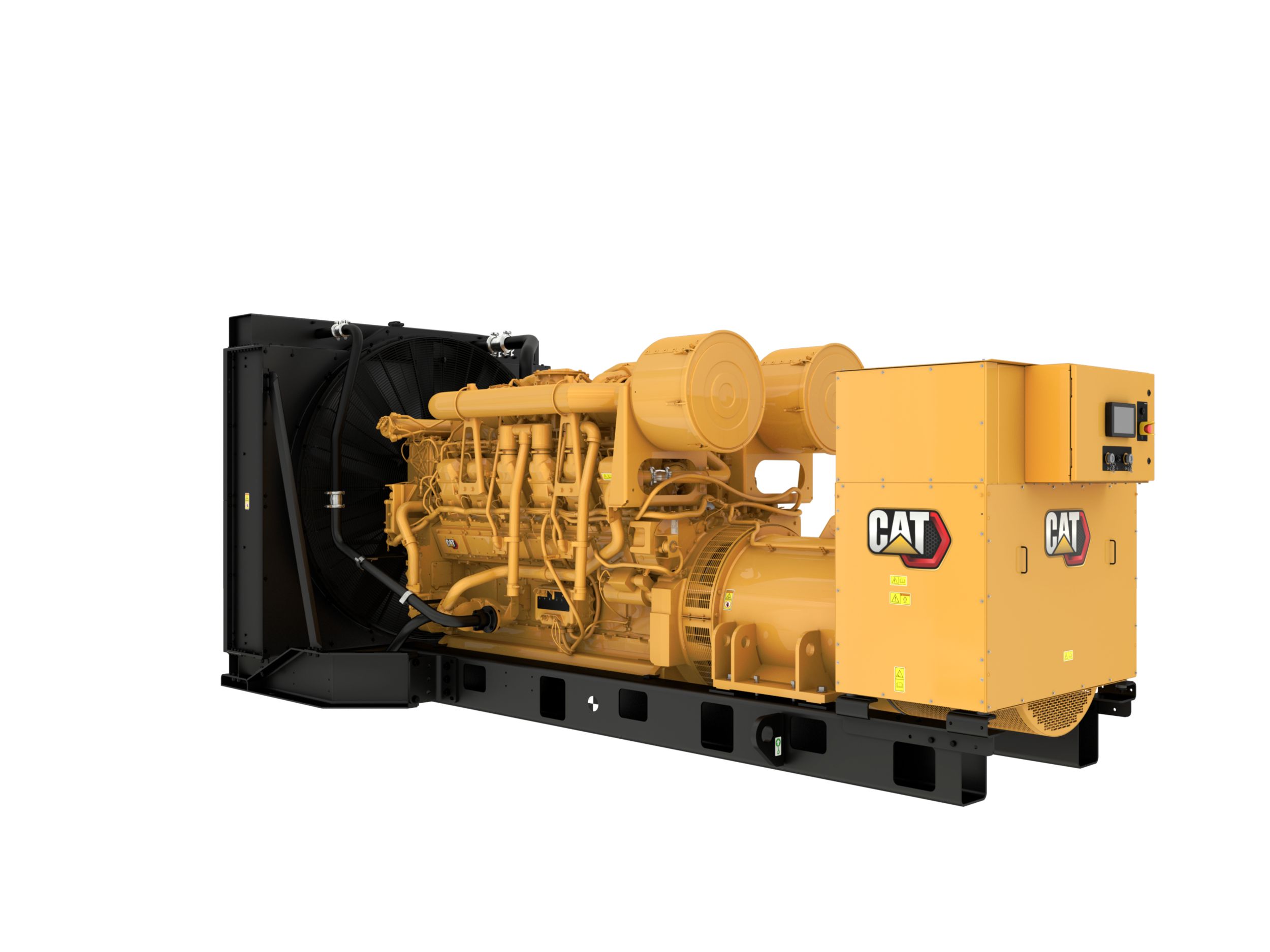

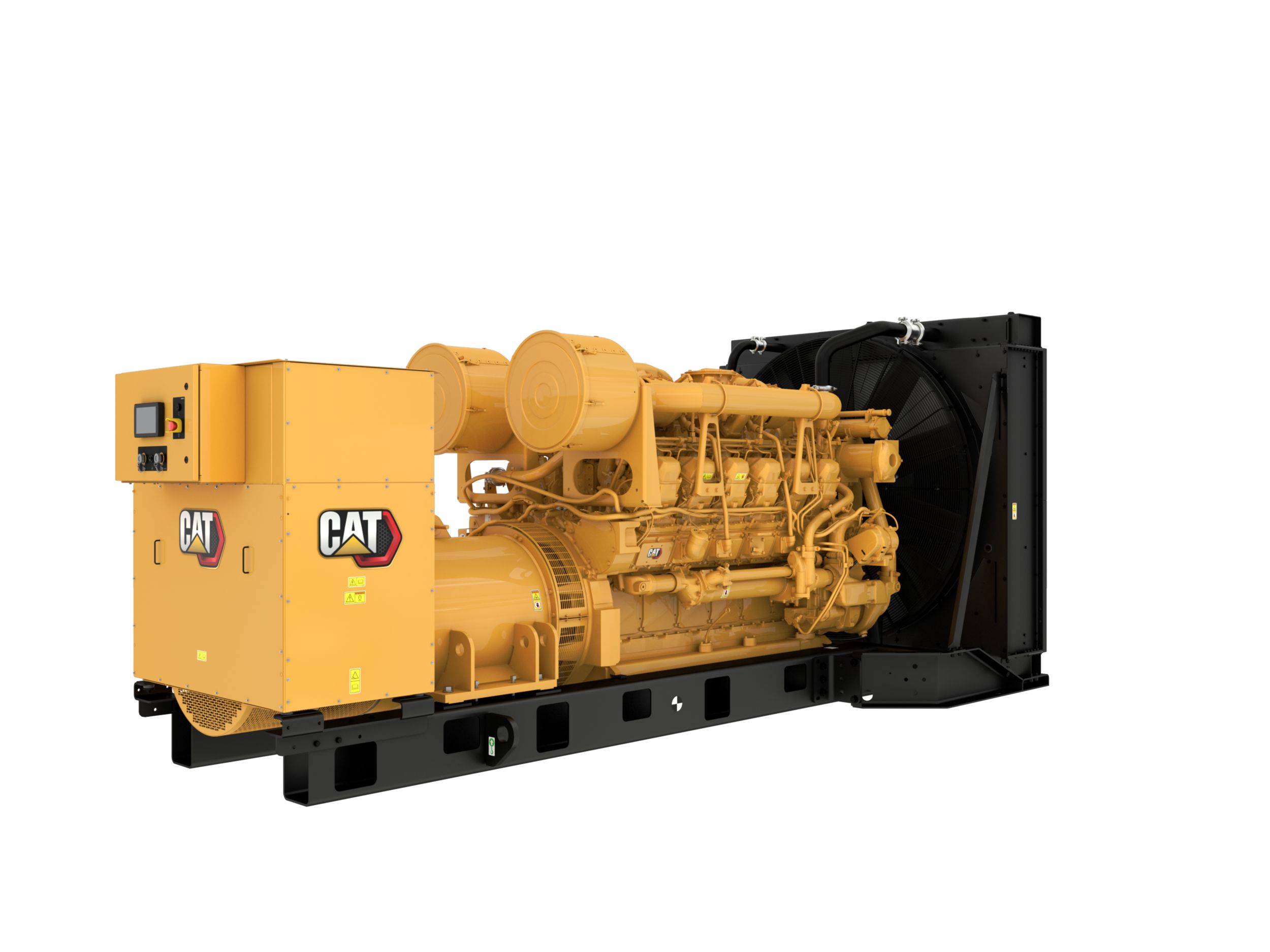

3512B (50 هرتز)
مجموعة المولدات 3512B (50 هرتز)
بفضل إنتاج طاقة موثوق بها تتراوح بين 1320 و1875 كيلوفولت أمبير عند 50 هرتز، تم تصنيع مجموعات المولدات الديزل 3512B لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تحتوي مجموعات المولدات على أنظمة ذات استهلاك وقود منخفض وقليلة الانبعاثات.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- شهادات الزلازل وفقًا لـ IBC
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
جولات افتراضية
المستندات والكتيبات
- دليل تقديرات الطاقة الكهربائية
- 3512B، 50 هرتز، 1500 كيلوفولت أمبير احتياطي/MC، 1360 كيلوفولت أمبير أساسي، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
- 3512B، 50 هرتز، 1600 كيلوفولت أمبير احتياطي/MC، 1500 كيلوفولت أمبير أساسي، 1320 كيلوفولت أمبير متواصل، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
- 3512B، 1500 كيلوفولت أمبير أساسي-DCP، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
- ورقة مواصفات المولد 3512B بتردد 50 هرتز وقدرة 1360 كيلوفولت أمبير، لاستخدامات الطاقة الرئيسية-DCP، بشأن استهلاك الوقود المنخفض والانبعاثات المنخفضة
المعدات القياسية
نظام مدخل هواء
- منظف الهواء أحادي العنصر من نوع العلبة مع مؤشر الخدمة
مدخل هواء
- منظف هواء
التبريد
- الرادياتير المُثبَّت بالمجموعة (باستثناء C175)
لوحة التحكم
- زر لتوقف الطوارئ
- وظائف الترحيل الوقائي القابلة للبرمجة:
- زيادة / انخفاض الجهد (27/59)
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- مؤقت تبريد المحرك
- مثبتة بالمولد - موجهة للخلف
- التيار الزائد (50 / 51)
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- انخفاض مستوى سائل التبريد
- فولت من التيار المستمر
- تسلسل طور المولد
- السرعة الزائدة
- التردد (هرتز)
- فولت (L-L & L-N)
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- أوصاف نصية للتنبيهات/الأحداث
- 2 مخرج رقمي قابل للبرمجة
- دورة في الدقيقة
- مخرجان للمرحل قابلان للبرمجة (النموذج C)
- ضبط السرعة
- الإقرار بالتنبيه
- كيلوفار - ساعة (الإجمالي)
- مؤشر رقمي من أجل:
- معامل الطاقة (لكل طور والمتوسط)
- سطح أمامي محكم الغلق عن البيئة المحيطة
- أدوات التحكم:
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- ضغط الزيت المنخفض
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- ذراع تدوير المحرك
- ارتباط بيانات وحدة الملحق
- درجة حرارة سائل التبريد
- EMCP 4.2
- التشغيل بالتيار المستمر بجهد 24 فولت
- زيادة/انخفاض التردد (81 o/u)
- - أمبير (لكل طور والمتوسط)
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
- القدرة العكسية (كيلووات) (32)
- ساعات التشغيل
- الاتصالات
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- ارتباط بيانات جهاز التنبيه التسلسلي
- كيلووات - ساعة (الإجمالي)
- 6 مداخل رقمية قابلة للبرمجة
- ارتفاع درجة حرارة سائل التبريد
- فشل البدء (التدوير الزائد)
- انخفاض درجة حرارة سائل التبريد
- اختبار المصابيح
- إيقاف الطوارئ
- تحكم تلقائي / بدء تشغيل / إيقاف
- ارتباط بيانات العميل (Modbus RTU)
العادم
- مخرج شفة العادم
لاستهلاك
- فلتر الوقود الثانوي
- فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
- مضخة تحضير وقود
المدمج للتحكم
- مؤقت تبريد المحرك.
- فولت من التيار المستمر
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- ارتفاع درجة حرارة سائل التبريد
- درجة حرارة سائل التبريد
- تحكم تلقائي/بدء/إيقاف
- فشل البدء (التدوير الزائد)
- الاتصالات
- ضغط الزيت
- إيقاف الطوارئ
- EMCP4.2B
- السرعة الزائدة
- التردد (هرتز)
- فولت (L-L & L-N)
- ذراع تدوير المحرك
- مؤشرات التحذيرات / إيقاف التشغيل
- ضبط السرعة
- اختبار المصابيح
- التشغيل بالتيار المستمر بجهد 24 فولت
- دورة في الدقيقة
- 4 مدخلات رقمية قابلة للبرمجة
- انخفاض مستوى سائل التبريد
- ساعات التشغيل
- الإقرار بالتنبيه
- زر ضاغط لتوقف الطوارئ
- ضغط الزيت المنخفض
- - أمبير (لكل طور والمتوسط)
- 4 مخرج رقمي قابل للبرمجة
- مؤشر رقمي من أجل:
المولد
- حماية IP23
- متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
إنهاء الطاقة
- قضيب الناقل
نظام المولد
- ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- 6 أسلاك
- وحدات اكتشاف درجة حرارة اللفيفة
- عزل من الفئة H وفقًا لمعايير NEMA
- اللف العشوائي
- استثارة داخلية
- استشعار ثلاثي الأطوار للجهد
- وصلات قضيب الناقل
- الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- منظم الجهد الرقمي من Caterpillar (CDVR)
- منع تداخل الترددات اللاسلكية
المطبوعات
- اللغة الإنجليزية
نظام التبريد
- سائل التبريد طويل العمر من Caterpillar. (لا تشمله المجموعات من دون الرادياتير المُركَّب SF44CTS، أو الرادياتيرات التي تشحن مفكوكة، أو المبادلات الحرارية)
- JWAC
- مستشعرات مستوى سائل التبريد. (لا تشمله المجموعات من دون الرادياتير)
- خط تصريف سائل التبريد بالصمام
- مروحة الرادياتير ومجموعة إدارة المروحة
- واقيات المروحة والسير
نظام العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
نظام الوقود
- مضخة تحضير وقود
- فلاتر الوقود الثانوية
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- خطوط الوقود المرنة - تشحن مفكوكة
المولدات والملحقات
- ملاحظة: 1800 إطار مُشكَّلة اللف، وبمغناطيس دائم مع وحدات اكتشاف درجة حرارة اللفائف
- استشعار ثلاثي الأطوار للجهد
- منع تداخل الترددات اللاسلكية
- ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
- محدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- جهاز مراقبة الصمام الثنائي لجهاز الاستثارة
- وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- الموديلات 50 هرتز: نمط فتحات قياسي متوافق مع معايير IEC
- يتضمن منظم الجهد الرقمي من Caterpillar (CDVR):
- اللف العشوائي
- تتضمن مجموعات المولد ما يلي: منظم (CDVR)
- إمكانية الميل التفاعلي
- 6 أسلاك
- الوضعان كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)
- عزل من الفئة H وفقًا لمعايير NEMA
- وحدات اكتشاف درجة حرارة اللفيفة
- استثارة داخلية
- LV:
نظام التنظيم
- منظم Woodward 2301A متساوي الزمن
نظام التشحيم
- زيت تشحيم
- مضخة زيت التشحيم من النوع الترسي
- مبرد زيت تشحيم متكامل
- فلتر الزيت، فتحة التعبئة وعصا القياس
- التخلص من الأبخرة
- خطوط تصريف الزيت والصمام
نظام التركيب
- القضبان - تركيب بالمحرك/المولد/الرادياتير
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل / الشحن
- مفتاح فصل البطارية
- البطارية ورف البطارية مع الكابلات
- موتور بدء التشغيل الكهربائي 24 فولت
عام
- دوران موافق لمعيار SAE
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
- الخدمة من الجانب الأيمن
- الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 1700/1600/1500/1360 كيلو فولت أمبير |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وقود منخفض، انبعاثات منخفضة |
| مواصفات مجموعة المولدات - الجهد | 380 إلى 415 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية |
| مواصفات مجموعة المولدات - أقصى معدل | 1875 كيلوفولت أمبير |
| مواصفات مجموعة المولدات - أدنى معدل | 1320 كيلوفولت أمبير |
| مواصفات المحرك - موديل المحرك | 3512B TA، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 190 مم ( 7.48 بوصة ) |
| مواصفات المحرك - الإزاحة | 51.8 l ( 3161.03 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 14.0:1 قياسي 15.5:1 الخدمة الشاقة |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
| مواصفات المحرك - نوع المنظم | ADEM™ A3 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 5469 مم ( 215.3 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2286 مم ( 90 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 2367 مم ( 93.2 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 12180 كجم ( 26840 رطل ) |
