3512B (60 هرتز)

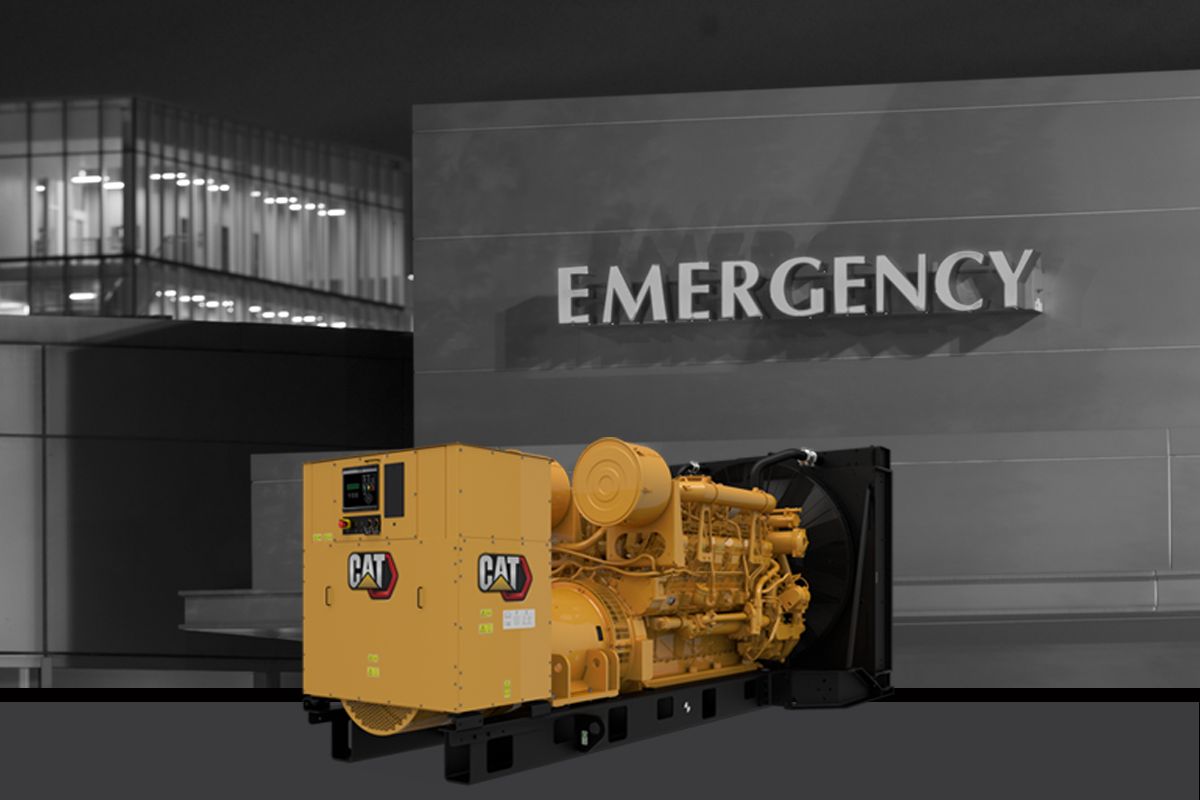

مجموعة المولدات الديزل 3512B
بفضل إنتاج طاقة موثوق بها تتراوح بين 1230 كيلووات كهربائي و1500 كيلووات كهربائي عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل 3512B لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تحتوي مجموعات المولدات على أنظمة ذات استهلاك وقود منخفض وقليلة الانبعاثات.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- مدرج في قوائم UL 2200
- CSA
- شهادات الزلازل وفقًا لـ IBC
- الاعتماد المسبق من قِبل OSHPD
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
جولات افتراضية
المستندات والكتيبات
- دليل تقديرات الطاقة الكهربائية
- 3512B، بتردد 60 هرتز، 1400 كيلووات كهربائي احتياطي، 1275 كيلووات كهربائي أساسي، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
- 3512B، بتردد 60 هرتز، طاقة احتياطية 1500 كيلووات كهربائي/MC، طاقة أساسية 1360 كيلووات كهربائي، 1230 كيلووات كهربائي متواصل، ورقة مواصفات الاستهلاك المنخفض للوقود أو الانبعاثات المنخفضة
- 3512B، بتردد 60 هرتز، 1275 كيلووات كهربائي، أساسي-DCP، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
- 3512B، بتردد 60 هرتز، 1360 كيلووات كهربائي، أساسي-DCP، ورقة مواصفات الانبعاثات المنخفضة أو استهلاك الوقود المنخفض
المعدات القياسية
نظام مدخل هواء
- منظف الهواء؛ أحادي العنصر من نوع العلبة مع مؤشر الخدمة
نظام العادم
- مخرج شفة العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
المولد
- حماية IP23
- متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
إنهاء الطاقة
- قضيب الناقل
لوحة التحكم
- وحدة التحكم في مجموعة المولدات EMCP 4
المدمج للتحكم
- الإقرار بالتنبيه
- كيلووات - ساعة (الإجمالي)
- اختبار المصابيح
- زيادة / انخفاض الجهد (27/59)
- مؤشر رقمي من أجل:
- فولت من التيار المستمر
- وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
- ضبط السرعة
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)�
- أوصاف نصية للتنبيهات/الأحداث
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- ذراع تدوير المحرك
- إيقاف الطوارئ
- تحكم تلقائي / بدء تشغيل / إيقاف
- دورة في الدقيقة
- القدرة العكسية (كيلووات) (32)
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- ارتباط بيانات وحدة الملحق
- انخفاض مستوى سائل التبريد
- كيلوفار - ساعة (الإجمالي)
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- إخراج مرحل واحد قابلة للبرمجة (النموذج ج)
- زيادة/انخفاض التردد (81 o/u)
- ضغط الزيت المنخفض
- - أمبير (لكل طور والمتوسط)
- فشل البدء (التدوير الزائد)
- EMCP 4.2B
- أدوات التحكم:
- ارتفاع درجة حرارة سائل التبريد
- الاتصالات
- يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة
- التشغيل بالتيار المستمر بجهد 24 فولت
- مؤقت تبريد المحرك
- انخفاض درجة حرارة سائل التبريد
- تسلسل طور المولد
- التردد (هرتز)
- فولت (L-L & L-N)
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- شاشات قابلة للتخصيص
- تتضمن مجموعات المولدات منظم الجهد (IVR) من Caterpillar. يتضمن منظم الجهد (IVR) إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة KVAR / PF، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى والحد الأقصى لجهاز الاستثارة. جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
- ميزة مخطط الأحمال
- 1 مخرج رقمي قابل للبرمجة
- ارتباط بيانات العميل (Modbus RTU)
- السرعة الزائدة
- سطح أمامي محكم الغلق عن البيئة المحيطة
- درجة حرارة سائل التبريد
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- وظائف الترحيل الوقائي القابلة للبرمجة:
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- معامل الطاقة (لكل طور والمتوسط)
- زر ضاغط لتوقف الطوارئ
- مثبتة بالمولد - موجهة للخلف
- نظام Cat Connect
- التيار الزائد (50 / 51)
نظام التبريد
- الرادياتير المُثبَّت بالمجموعة
- مروحة الرادياتير ومجموعة إدارة المروحة
- واقيات المروحة والسير
- خط تصريف سائل التبريد بالصمام
- سائل التبريد طويل العمر من Caterpillar (لا تشمله المجموعات من دون الرادياتير المُركَّب، SF44CTS)
- مستشعرات مستوى سائل التبريد (لا تشملها المجموعات من دون الرادياتير)
- SCAC
نظام الوقود
- فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
- فلاتر الوقود الثانوية
- خطوط الوقود المرنة - تشحن مفكوكة
- مضخة تحضير وقود
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
المولدات والملحقات
- الجهد المنخفض:
- اللف العشوائي
- 6 أسلاك
- نمط فتحات قياسي متوافق مع معايير NEMA
- الجهد الكهربائي العالي
- وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
- عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
- مغناطيس دائم
- نمط فتحات قياسي متوافق مع معايير NEMA
- جهد كهربائي متوسط:
- وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
- عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
- وحدات اكتشاف درجة حرارة اللفيفة
- تشكيل اللف
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية/130 درجة مئوية للطاقة الاحتياطية)
- استثارة داخلية
نظام التنظيم
- ADEM III
المطبوعات
- اللغة الإنجليزية
نظام التشحيم
- زيت تشحيم
- مضخة زيت التشحيم من النوع الترسي
- خطوط تصريف الزيت والصمام
- التخلص من الأبخرة
- مبرد زيت تشحيم متكامل
- فلتر الزيت، فتحة التعبئة وعصا القياس
نظام التركيب
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل / الشحن
- مفتاح فصل البطارية
- البطارية ورف البطارية مع الكابلات
- مولد التيار المتردد للشحن 45 أمبير
- موتور بدء التشغيل الكهربائي 24 فولت
عام
- الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
- الخدمة من الجانب الأيمن
- دوران موافق لمعيار SAE
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 1360/1275 كيلووات كهربائي |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وقود منخفض، انبعاثات منخفضة |
| مواصفات مجموعة المولدات - الجهد | 380 إلى 13800 فولت |
| مواصفات مجموعة المولدات - التردد | 60 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1800 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة |
| مواصفات مجموعة المولدات - أقصى معدل | 1500 كيلووات كهربائي |
| مواصفات مجموعة المولدات - أدنى معدل | 1230 كيلووات كهربائي |
| مواصفات المحرك - موديل المحرك | 3512B TA، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 190 مم ( 7.48 بوصة ) |
| مواصفات المحرك - الإزاحة | 58.56 l ( 3573.55 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 14.0:1 قياسي 15.5:1 الخدمة الشاقة |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
| مواصفات المحرك - نوع المنظم | ADEM™ A3 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 5637.5 مم ( 221.9 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2286 مم ( 90 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 2367.2 مم ( 93.2 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 11380 كجم ( 25090 رطل ) |
