3512C (1750 كيلووات كهربائي، 60 هرتز)

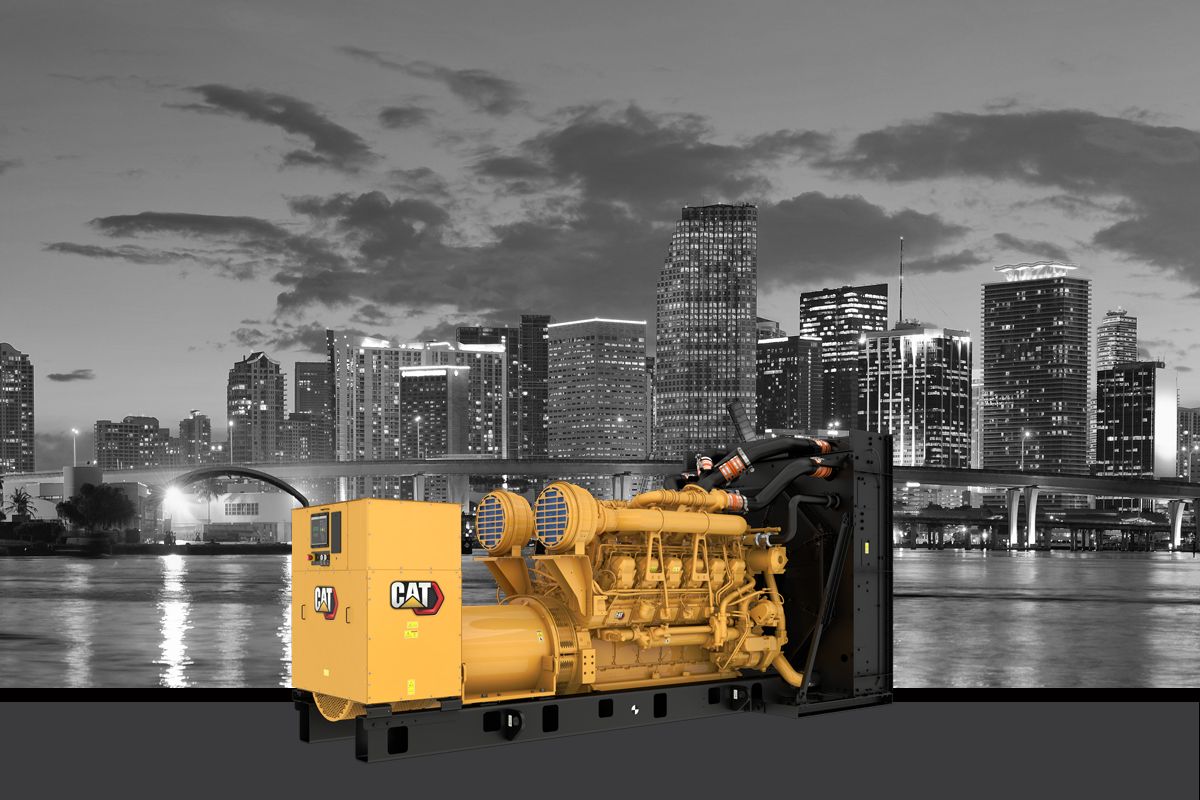

مجموعة مولد الديزل 3512C

بفضل إنتاج طاقة موثوق بها تبلغ 1750 كيلووات كهربائي عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل 3512C لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. مجموعات المولدات معتمدة وفقًا لمعايير وكالة حماية البيئة (EPA) الأمريكية للاستخدام الثابت في حالة الطوارئ فقط (معايير الانبعاثات المكافئة لمعايير محركات الطرق الوعرة من المستوى 2).

التصنيف:
إضافة إلى طلب عرض سعر

مجموعة المولدات من Cat

  • لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
  • تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
  • تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

  • تصميم موثوق به، وقوي، ومتين
  • كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
  • محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

  • تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
  • مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
  • عزل شديد من الفئة H

لوحة التحكم EMCP 4

  • تنقل سهل وواجهة سهلة الاستخدام
  • نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
  • وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

  • تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
  • اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

الشهادات

  • UL2200
  • معتمد من قِبل هيئة المعايير الكندية (CSA)
  • شهادات الزلازل وفقًا لـ IBC
  • الاعتماد المسبق من قِبل OSHPD

مصدر واحد آمن

  • يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
  • يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
  • يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
  • يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

  • لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
  • يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • منظف الهواء؛ أحادي العنصر من نوع العلبة مع مؤشر الخدمة
التبريد
  • الرادياتير المُثبَّت بالمجموعة
العادم
  • مخرج شفة العادم
لاستهلاك
  • فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
  • مضخة تحضير وقود
  • فلتر الوقود الثانوي
المولد
  • متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
  • حماية IP23
إنهاء الطاقة
  • قضيب التوصيل
لوحة التحكم
  • وحدة التحكم في مجموعة المولدات EMCP 4
المدمج للتحكم
  • تتضمن مجموعات المولدات منظم الجهد (IVR) من Caterpillar. يتضمن منظم الجهد (IVR) إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة. جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
  • زر ضاغط لتوقف الطوارئ
  • ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
  • 1 مخرج رقمي قابل للبرمجة
  • ارتباط بيانات وحدة الملحق
  • 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
  • كيلوفار - ساعة (الإجمالي)
  • القدرة العكسية (كيلووات) (32)
  • كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
  • - أمبير (لكل طور والمتوسط)
  • زيادة/انخفاض التردد (81 o/u)
  • EMCP 4.2B
  • وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
  • إخراج مرحل واحد قابلة للبرمجة (النموذج ج)
  • وظائف الترحيل الوقائي القابلة للبرمجة:
  • دورة في الدقيقة
  • التردد (هرتز)
  • انخفاض مستوى سائل التبريد
  • يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة
  • اختبار المصابيح
  • كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
  • إيقاف الطوارئ
  • كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
  • مؤقت تبريد المحرك
  • ضبط السرعة
  • تسلسل طور المولد
  • زيادة / انخفاض الجهد (27/59)
  • التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
  • ارتباط بيانات العميل (Modbus RTU)
  • فولت (L-L & L-N)
  • ارتفاع درجة حرارة سائل التبريد
  • ذراع تدوير المحرك
  • قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
  • انخفاض درجة حرارة سائل التبريد
  • ضغط الزيت المنخفض
  • نظام Cat Connect
  • مؤشر رقمي من أجل:
  • الاتصالات
  • سطح أمامي محكم الغلق عن البيئة المحيطة
  • عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
  • التشغيل بالتيار المستمر بجهد 24 فولت
  • معامل الطاقة (لكل طور والمتوسط)
  • السرعة الزائدة
  • تحكم تلقائي / بدء تشغيل / إيقاف
  • ميزة مخطط الأحمال
  • أدوات التحكم:
  • فشل البدء (التدوير الزائد)
  • شاشات قابلة للتخصيص
  • كيلووات - ساعة (الإجمالي)
  • أوصاف نصية للتنبيهات/الأحداث
  • الإقرار بالتنبيه
  • التيار الزائد (50/51)
  • مثبتة بالمولد - موجهة للخلف
  • درجة حرارة سائل التبريد
  • فولت من التيار المستمر
نظام التنظيم
  • ADEM III
نظام التبريد
  • SCAC
  • واقيات المروحة والسير
  • سائل التبريد طويل العمر من Caterpillar (لا تشمله المجموعات من دون الرادياتير المُركَّب، SF44CTS)
  • مستشعرات مستوى سائل التبريد (لا تشملها المجموعات من دون الرادياتير)
  • مروحة الرادياتير ومجموعة إدارة المروحة
  • خط تصريف سائل التبريد بالصمام
نظام العادم
  • منفذ (منافذ) ذات سطح مشفه
  • مجمع العادم الجاف
نظام الوقود
  • فلاتر الوقود الثانوية
  • مضخة تحضير وقود
  • مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
  • خطوط الوقود المرنة - تشحن مفكوكة
المولدات والملحقات
  • اللف العشوائي
  • مغناطيس دائم
  • الجهد الكهربائي العالي
  • ستة أسلاك
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
  • عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية / 130 درجة مئوية للطاقة الاحتياطية)
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • وحدات اكتشاف درجة حرارة اللفيفة
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • استثارة داخلية
  • تشكيل اللف
  • ثلاثي الأطوار بدون فرشاة، قطب بارز
  • وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
  • الجهد المنخفض:
  • وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
  • جهد كهربائي متوسط:
المطبوعات
  • اللغة الإنجليزية
نظام التشحيم
  • خطوط تصريف الزيت والصمام
  • زيت تشحيم
  • فلتر الزيت، فتحة التعبئة وعصا القياس
  • التخلص من الأبخرة
  • مضخة زيت التشحيم من النوع الترسي
  • مبرد زيت تشحيم متكامل
نظام التركيب
  • حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل / الشحن
  • البطارية ورف البطارية مع الكابلات
  • مولد التيار المتردد للشحن 45 أمبير
  • موتور بدء التشغيل الكهربائي 24 فولت
  • مفتاح فصل البطارية
عام
  • الدهان - أصفر Caterpillar باستثناء القضبان والرادياتيرات بالأسود اللامع
  • دوران موافق لمعيار SAE
  • الخدمة من الجانب الأيمن
  • الحدافة ومبيت الحدافة - معيار SAE رقم 00
  • الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية

1600 كيلووات كهربائي
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

معتمد وفق معايير وكالة حماية البيئة (EPA) الأمريكية، من المستوى 2
مواصفات مجموعة المولدات - الجهد

380 إلى 13800 فولت
مواصفات مجموعة المولدات - التردد

60 هرتز
مواصفات مجموعة المولدات - السرعة

1800 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل

استخدامات الطاقة الاحتياطية، والمهام الصعبة
مواصفات مجموعة المولدات - أقصى معدل

1750 كيلووات كهربائي
مواصفات مجموعة المولدات - أدنى معدل

1600 كيلووات كهربائي
مواصفات المحرك - موديل المحرك

3512C ATAAC، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه
مواصفات المحرك - التجويف

170 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط

215 مم ( 8.46 بوصة )
مواصفات المحرك - الإزاحة

58.6 l ( 3574 بوصة³ )
مواصفات المحرك - نسبة الانضغاط

14.7:1
مواصفات المحرك - السحب

TA
مواصفات المحرك - نظام الوقود

حقن وحدة إلكتروني
مواصفات المحرك - نوع المنظم

ADEM™ A3
أبعاد مجموعة المولدات - الطول - الحد الأقصى

6676.8 مم ( 262.9 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى

2281.2 مم ( 89.8 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى

2794 مم ( 110 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)

14820 كجم ( 32660 رطل )
