3512C (60 هرتز)

بانتظار صورة المنتج

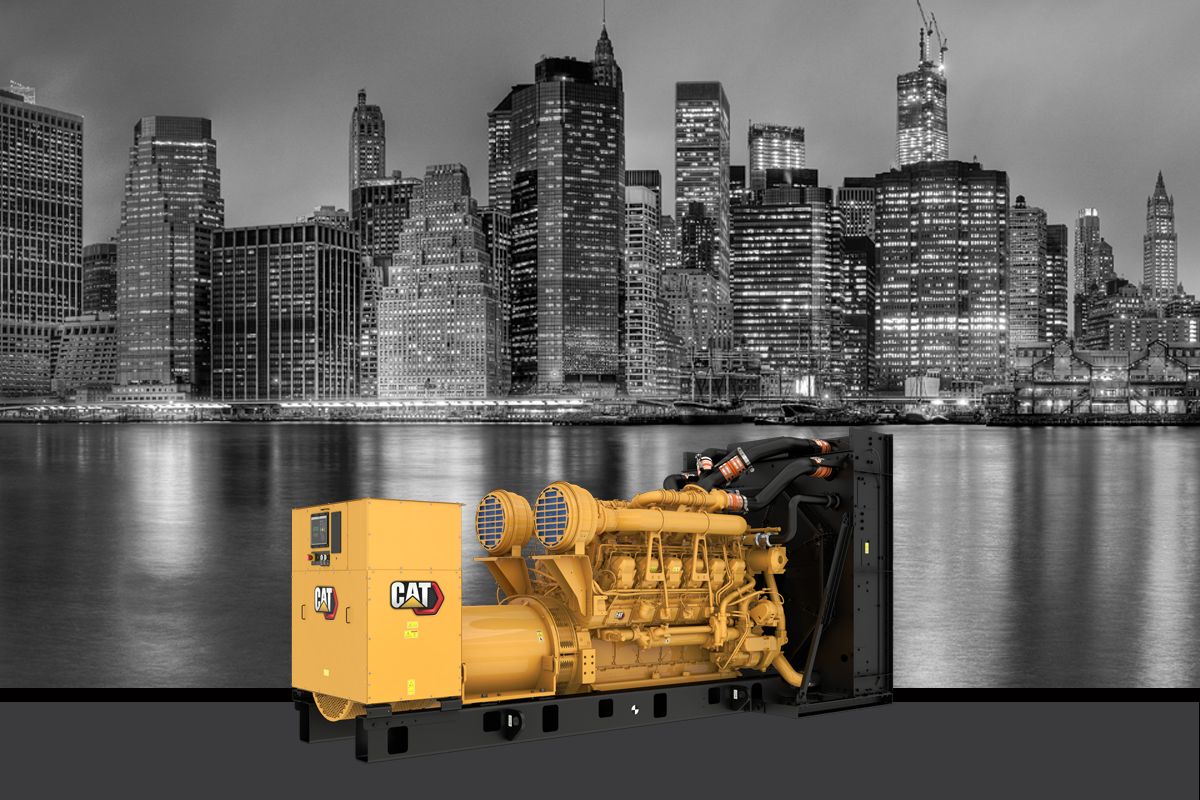

مجموعة مولد الديزل 3512C

بفضل إنتاج طاقة موثوق بها تتراوح بين 1230 كيلووات كهربائي و1500 كيلووات كهربائي عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل 3512C لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. مجموعات المولدات معتمدة وفقًا لمعايير وكالة حماية البيئة (EPA) الأمريكية للاستخدام الثابت في حالة الطوارئ فقط (معايير الانبعاثات المكافئة لمعايير محركات الطرق الوعرة من المستوى 2).

التصنيف:
إضافة إلى طلب عرض سعر

مجموعة المولدات من Cat

  • لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
  • تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
  • تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

  • تصميم موثوق به، وقوي، ومتين
  • كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
  • محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

  • تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
  • مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
  • عزل شديد من الفئة H

لوحة التحكم EMCP 4

  • تنقل سهل وواجهة سهلة الاستخدام
  • نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
  • وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

  • تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
  • اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

الشهادات

  • مدرج في قوائم UL 2200
  • CSA
  • شهادات الزلازل وفقًا لـ IBC
  • الاعتماد المسبق من قِبل OSHPD

مصدر واحد آمن

  • يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
  • يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
  • يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
  • يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

  • لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
  • يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • منظف الهواء؛ أحادي العنصر من نوع العلبة مع مؤشر الخدمة
مدخل هواء
  • منظف هواء
التبريد
  • الرادياتير المُثبَّت بالمجموعة
العادم
  • مخرج شفة العادم
لاستهلاك
  • فلتر الوقود الثانوي
  • فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
  • مضخة تحضير وقود
المولد
  • متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
  • حماية IP23
إنهاء الطاقة
  • قضيب التوصيل
لوحة التحكم
  • وحدة التحكم في مجموعة المولدات EMCP 4
المدمج للتحكم
  • الإقرار بالتنبيه
  • زيادة/انخفاض التردد (81 o/u)
  • القدرة العكسية (كيلووات) (32)
  • درجة حرارة سائل التبريد
  • كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
  • التيار الزائد (50 / 51)
  • ارتفاع درجة حرارة سائل التبريد
  • سطح أمامي محكم الغلق عن البيئة المحيطة
  • عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
  • كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
  • فولت (L-L & L-N)
  • تتضمن مجموعات المولدات منظم الجهد (IVR) من Caterpillar. يتضمن منظم الجهد (IVR) إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة. جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
  • كيلووات - ساعة (الإجمالي)
  • كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
  • ضغط الزيت المنخفض
  • EMCP 4.2B
  • مؤشر رقمي من أجل:
  • مؤقت تبريد المحرك
  • مثبتة بالمولد - موجهة للخلف
  • فولت من التيار المستمر
  • إخراج مرحل واحد قابلة للبرمجة (النموذج C)
  • السرعة الزائدة
  • كيلوفار - ساعة (الإجمالي)
  • 1 مخرج رقمي قابل للبرمجة
  • الاتصالات
  • معامل الطاقة (لكل طور والمتوسط)
  • ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
  • قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
  • نظام Cat Connect
  • شاشات قابلة للتخصيص
  • انخفاض درجة حرارة سائل التبريد
  • زيادة / انخفاض الجهد (27/59)
  • 4 إخراجات مرحل قابلة للبرمجة (النموذج أ)
  • ارتباط بيانات وحدة الملحق
  • التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
  • فشل البدء (التدوير الزائد)
  • - أمبير (لكل طور والمتوسط)
  • تحكم تلقائي / بدء تشغيل / إيقاف
  • أدوات التحكم:
  • ذراع تدوير المحرك
  • ارتباط بيانات العميل (Modbus RTU)
  • وظائف الترحيل الوقائي القابلة للبرمجة:
  • أوصاف نصية للتنبيهات/الأحداث
  • إيقاف الطوارئ
  • ضبط السرعة
  • يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة
  • اختبار المصابيح
  • دورة في الدقيقة
  • التشغيل بالتيار المستمر بجهد 24 فولت
  • زر ضاغط لتوقف الطوارئ
  • انخفاض مستوى سائل التبريد
  • التردد (هرتز)
  • تسلسل طور المولد
  • ميزة مخطط الأحمال
  • وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
نظام التبريد
  • مستشعرات مستوى سائل التبريد (لا تشملها المجموعات من دون الرادياتير)
  • SCAC
  • مروحة الرادياتير ومجموعة إدارة المروحة
  • خط تصريف سائل التبريد بالصمام
  • واقيات المروحة والسير
  • سائل التبريد طويل العمر من Caterpillar (لا تشمله المجموعات من دون الرادياتير المُركَّب، SF44CTS)
نظام العادم
  • منفذ (منافذ) ذات سطح مشفه
  • مجمع العادم الجاف
نظام الوقود
  • مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
  • فلاتر الوقود الثانوية
  • خطوط الوقود المرنة - تشحن مفكوكة
  • مضخة تحضير وقود
المولدات والملحقات
  • جهد كهربائي متوسط:
  • استثارة داخلية
  • الجهد الكهربائي العالي
  • مغناطيس دائم
  • وحدات اكتشاف درجة حرارة اللفيفة
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
  • وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
  • وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
  • الجهد المنخفض:
  • عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية / 130 درجة مئوية للطاقة الاحتياطية)
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • ثلاثي الأطوار بدون فرشاة، قطب بارز
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • 6 أسلاك
  • اللف العشوائي
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • تشكيل اللف
نظام التنظيم
  • ADEM III
المطبوعات
  • اللغة الإنجليزية
نظام التشحيم
  • مضخة زيت التشحيم من النوع الترسي
  • فلتر الزيت، فتحة التعبئة وعصا القياس
  • التخلص من الأبخرة
  • زيت تشحيم
  • خطوط تصريف الزيت والصمام
  • مبرد زيت تشحيم متكامل
نظام التركيب
  • حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل / الشحن
  • مولد التيار المتردد للشحن 45 أمبير
  • البطارية ورف البطارية مع الكابلات
  • مفتاح فصل البطارية
  • موتور بدء التشغيل الكهربائي 24 فولت
عام
  • الحدافة ومبيت الحدافة - معيار SAE رقم 00
  • دوران موافق لمعيار SAE
  • الخدمة من الجانب الأيمن
  • الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية

1360 كيلووات كهربائي
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

معتمد وفقًا لوكالة حماية البيئة (EPA) الأمريكية
مواصفات مجموعة المولدات - الجهد

380 إلى 13800 فولت
مواصفات مجموعة المولدات - التردد

60 هرتز
مواصفات مجموعة المولدات - السرعة

1800 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل

استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة
مواصفات مجموعة المولدات - أقصى معدل

1500 كيلووات كهربائي
مواصفات مجموعة المولدات - أدنى معدل

1230 كيلووات كهربائي
مواصفات المحرك - موديل المحرك

3512C ATAAC، ديزل على شكل حرف V ذو 12 أسطوانة، و4 أشواط، ومبرد بالمياه
مواصفات المحرك - التجويف

170 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط

190 مم ( 7.48 بوصة )
مواصفات المحرك - الإزاحة

51.8 l ( 3161.03 بوصة³ )
مواصفات المحرك - نسبة الانضغاط

14.7:1
مواصفات المحرك - السحب

TA
مواصفات المحرك - نظام الوقود

حقن وحدة إلكتروني
مواصفات المحرك - نوع المنظم

ADEM™ A3
أبعاد مجموعة المولدات - الطول - الحد الأقصى

6319.4 مم ( 248.6 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى

2281.2 مم ( 89.8 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى

2794 مم ( 110 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)

13970 كجم ( 30790 رطل )
