3516C (60 هرتز)

بانتظار صورة المنتج

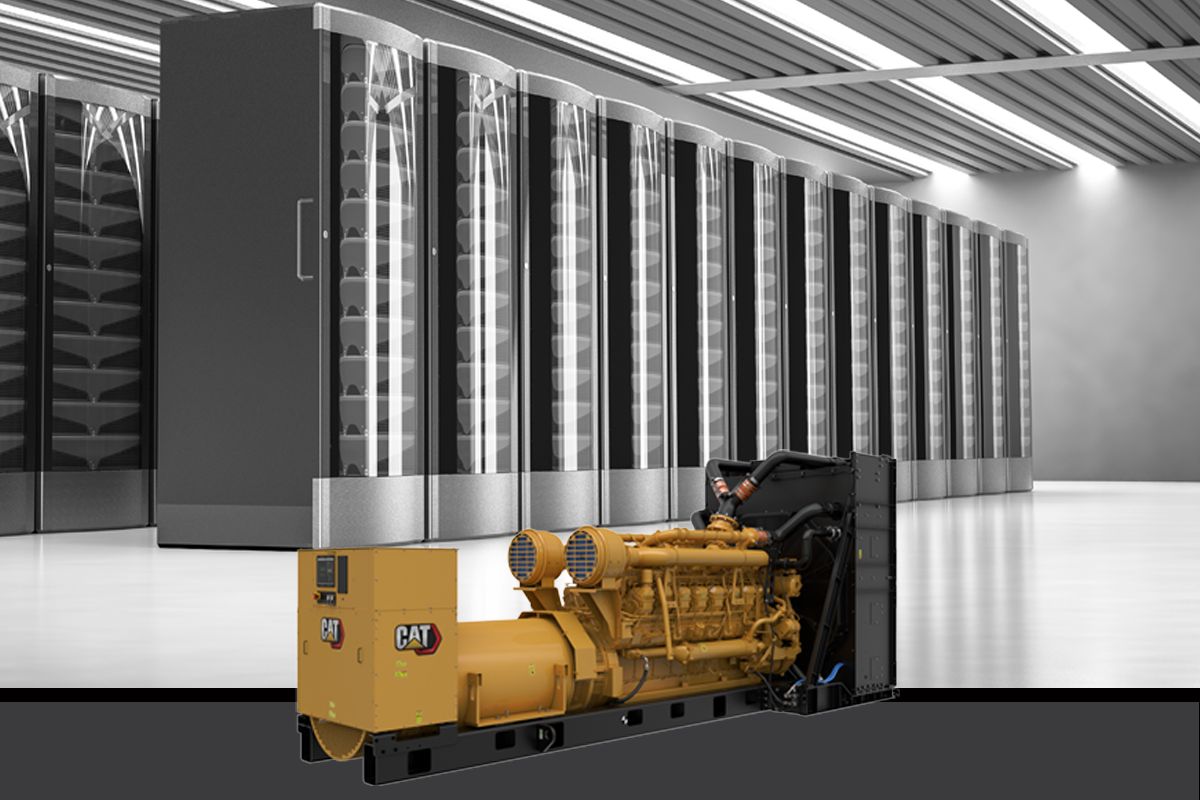

مجموعة مولد الديزل 3516C

بفضل إنتاج طاقة موثوق بها تتراوح بين 1825 كيلووات كهربائي و2500 كيلووات كهربائي عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل 3516C لتلبي متطلبات استخدامات المهام الصعبة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. مجموعات المولدات 3516C معتمدة وفقًا لمعايير وكالة حماية البيئة (EPA) الأمريكية للاستخدام الثابت في حالة الطوارئ فقط (معايير الانبعاثات المكافئة لمعايير محركات الطرق الوعرة من المستوى 2)، ومعتمدة بمعيار استهلاك الوقود المنخفض.

التصنيف:
إضافة إلى طلب عرض سعر

مجموعة المولدات من Cat

  • لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
  • تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
  • تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

  • تصميم موثوق به، وقوي، ومتين
  • كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
  • محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

  • تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
  • مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
  • عزل شديد من الفئة H

لوحة التحكم EMCP 4

  • تنقل سهل وواجهة سهلة الاستخدام
  • نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
  • وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

  • تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
  • اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

الشهادات

  • مدرج في قوائم UL 2200
  • CSA
  • شهادات الزلازل وفقًا لـ IBC
  • الاعتماد المسبق من قِبل OSHPD

مصدر واحد آمن

  • يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
  • يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
  • يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
  • يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

  • لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
  • يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • منظف الهواء، أحادي العنصر من نوع العلبة
التبريد
  • الرادياتير المُثبَّت بالمجموعة
العادم
  • مخرج شفة العادم
لوحات التحكم
  • الاتصالات:
  • عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
  • ارتباط بيانات العميل (Modbus RTU)
  • مثبتة بالمولد - موجهة للخلف
  • 1 مخرج رقمي قابل للبرمجة
  • تحكم تلقائي / بدء تشغيل / إيقاف -
  • ارتباط بيانات جهاز التنبيه التسلسلي
  • مؤقت تبريد المحرك
  • التشغيل بالتيار المستمر بجهد 24 فولت
  • أدوات التحكم:
  • تتضمن مجموعات المولدات منظم الجهد من Caterpillar. يتضمن منظم الجهد (IVR) إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة. جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
  • الإقرار بالتنبيه
  • نظام Cat connect
  • ذراع تدوير المحرك
  • أوصاف نصية للتنبيهات/الأحداث
  • التيار الزائد (50 / 51)
  • ارتباط بيانات وحدة الملحق
  • EMCP 4.2B
  • إخراج مرحل واحد قابلة للبرمجة (النموذج ج)
  • زر ضاغط لتوقف الطوارئ
  • ضبط السرعة -
  • 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
  • يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة:
  • 6 إدخالات رقمية قابلة للبرمجة للعميل
  • سطح أمامي محكم الغلق عن البيئة المحيطة
  • ميزة مخطط الأحمال
  • اختبار المصابيح
  • وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
  • شاشات قابلة للتخصيص - قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
  • مؤشر رقمي من أجل:
  • ساعات التشغيل
  • دورة في الدقيقة
  • فولت من التيار المستمر
  • التردد (هرتز)
  • درجة حرارة سائل التبريد
  • فولت (L-L & L-N)
  • ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
  • - أمبير (لكل طور والمتوسط)
  • كيلوفار (لكل طور، والمتوسط، والنسبة المئوية
  • كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
  • كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
  • معامل الطاقة (لكل طور والمتوسط)
  • كيلووات - ساعة (الإجمالي)
  • كيلوفار - ساعة (الإجمالي)
  • ارتفاع درجة حرارة سائل التبريد
  • السرعة الزائدة
  • فشل البدء (التدوير الزائد)
  • التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
  • إيقاف الطوارئ
  • ضغط الزيت المنخفض
  • انخفاض مستوى سائل التبريد -
  • انخفاض درجة حرارة سائل التبريد
  • وظائف الترحيل الوقائي القابلة للبرمجة:
  • زيادة / انخفاض التردد (81 o/u)
  • تسلسل طور المولد
  • زيادة / انخفاض الجهد (27/59)
  • القدرة العكسية (كيلووات) (32)
لاستهلاك
  • فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
المولد
  • متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
  • حماية IP23
إنهاء الطاقة
  • قضيب التوصيل
لوحة التحكم
  • وحدة التحكم في مجموعة المولدات EMCP 4
نظام التبريد
  • توفير تقرير اختبار PGS القياسي المعتمد
نظام العادم
  • منفذ (منافذ) ذات سطح مشفه
  • مجمع العادم الجاف
نظام الوقود
  • خطوط الوقود المرنة - تشحن مفكوكة
  • مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
  • فلاتر الوقود الثانوية
  • مضخة تحضير وقود
عام
  • مدهونة بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
  • الخدمة من الجانب الأيمن
  • الحدافة ومبيت الحدافة - معيار SAE رقم 00
  • الدهان - أصفر Caterpillar باستثناء القضبان والرادياتيرات بالأسود اللامع
  • دوران موافق لمعيار SAE
المولد والملحقات
  • وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
  • ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
  • الجهد المنخفض:
  • نمط فتحات قياسي متوافق مع معايير NEMA
  • جهد كهربائي متوسط:
  • مسخن الوحدة المانع للتكاثف
  • 6 أسلاك
  • اللف العشوائي
  • تشكيل اللف
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية)
  • مغناطيس دائم
  • عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية / 130 درجة مئوية للطاقة الاحتياطية)
  • استثارة داخلية
  • ثلاثي الأطوار بدون فرشاة، قطب بارز
  • الجهد الكهربائي العالي:
  • وحدات اكتشاف درجة حرارة اللفيفة
  • وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
نظام التنظيم
  • ADEM A3
المطبوعات
  • اللغة الإنجليزية
نظام التشحيم
  • زيت تشحيم
  • التخلص من الأبخرة
  • مبرد زيت تشحيم متكامل
  • خطوط تصريف الزيت والصمام
  • فلتر الزيت، فتحة التعبئة وعصا القياس
  • مضخة زيت التشحيم من النوع الترسي
نظام التركيب
  • تركيبات مضادة للاهتزاز (تشحن مفكوكة)
  • حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
  • القضبان - تركيب بالمحرك/المولد/الرادياتير
نظام بدء التشغيل
  • مفتاح فصل البطارية
  • مولد التيار المتردد للشحن 45 أمبير
  • موتور بدء التشغيل الكهربائي 24 فولت
  • البطارية ورف البطارية مع الكابلات

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية

2250/2045/1825 كيلووات كهربائي
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

معتمد وفق معايير وكالة حماية البيئة (EPA) الأمريكية، من المستوى 2
مواصفات مجموعة المولدات - الجهد

380 إلى 13800 فولت
مواصفات مجموعة المولدات - التردد

60 هرتز
مواصفات مجموعة المولدات - السرعة

1800 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل

استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة
مواصفات مجموعة المولدات - أقصى معدل

2500 كيلووات كهربائي
مواصفات مجموعة المولدات - أدنى معدل

1650 كيلووات كهربائي
مواصفات المحرك - موديل المحرك

3516C، ATAAC، V-16، ديزل 4 أشواط ومبرد بالمياه
مواصفات المحرك - التجويف

170 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط

190 مم ( 7.48 بوصة )
مواصفات المحرك - الشوط - الخدمة الشاقة

215 مم ( 8.46 بوصة )
مواصفات المحرك - الإزاحة

78 l ( 4764.73 بوصة )
مواصفات المحرك - نسبة الانضغاط

14.7:1
مواصفات المحرك - السحب

TA
مواصفات المحرك - نظام الوقود

حقن وحدة إلكتروني
مواصفات المحرك - نوع المنظم

Adem™3
أبعاد مجموعة المولدات - الطول - الحد الأقصى

7495 مم ( 295.1 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى

2569 مم ( 101.2 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى

3009 مم ( 118.5 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)

17590 كجم ( 38780 رطل )
