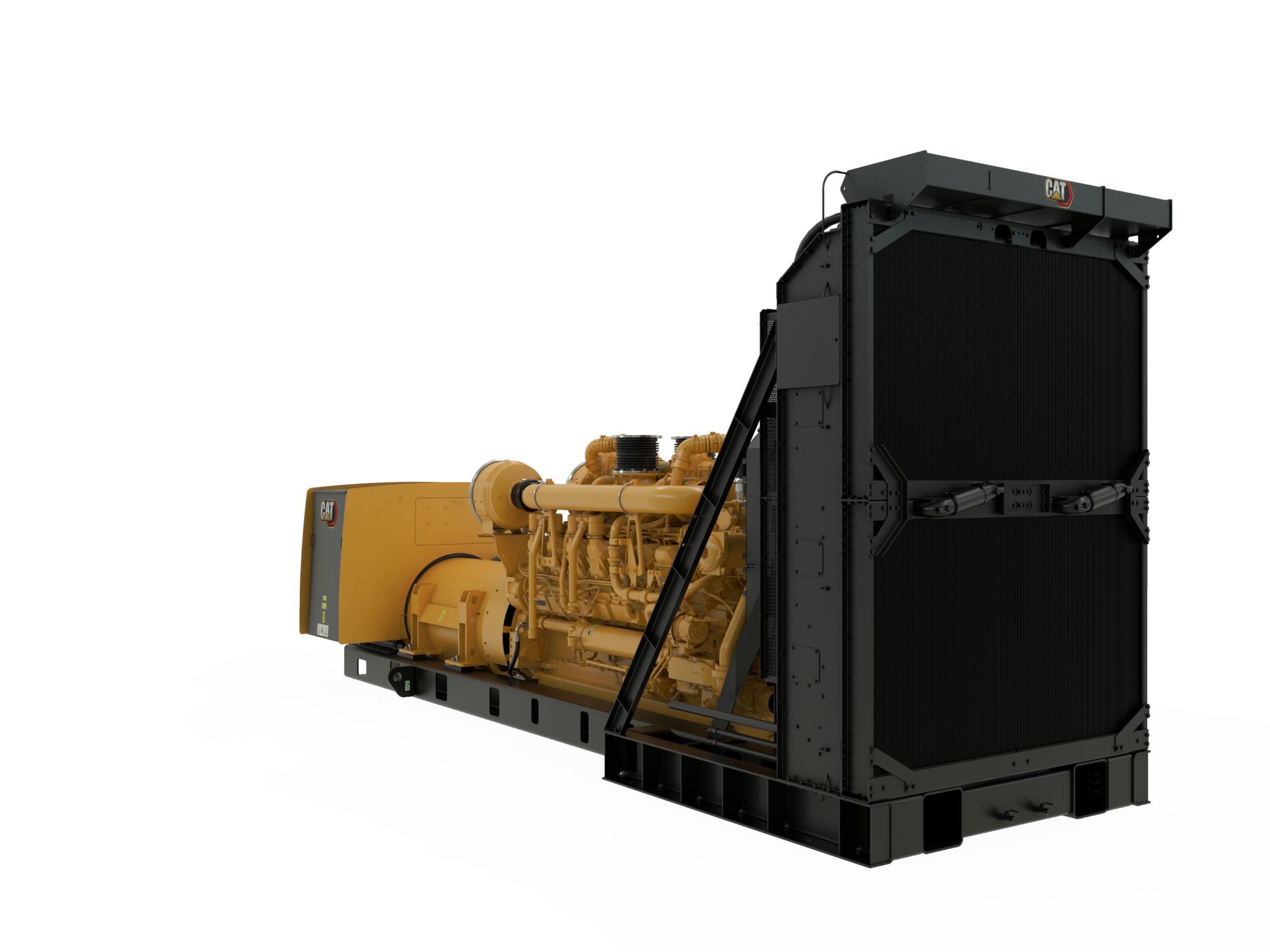

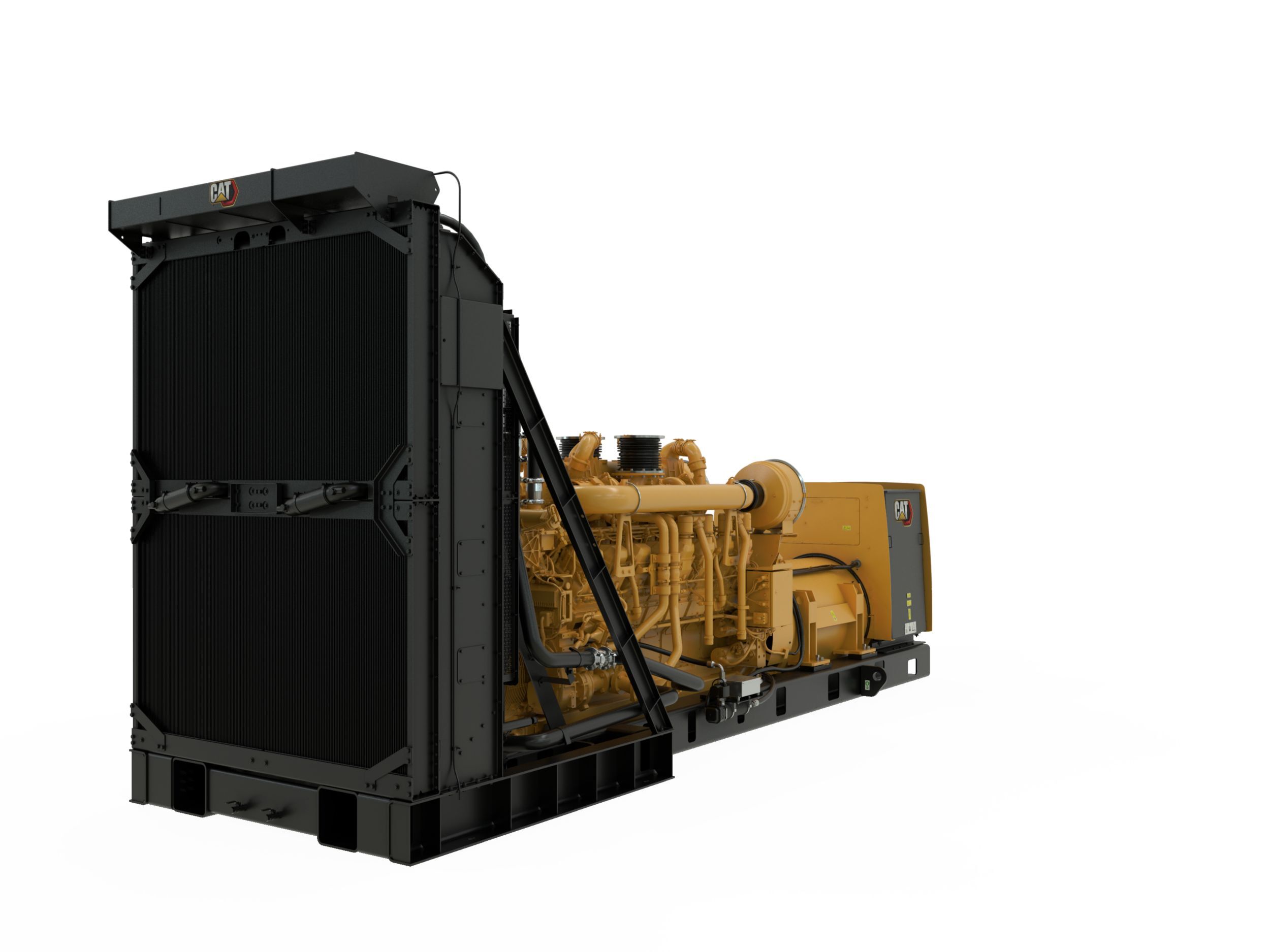

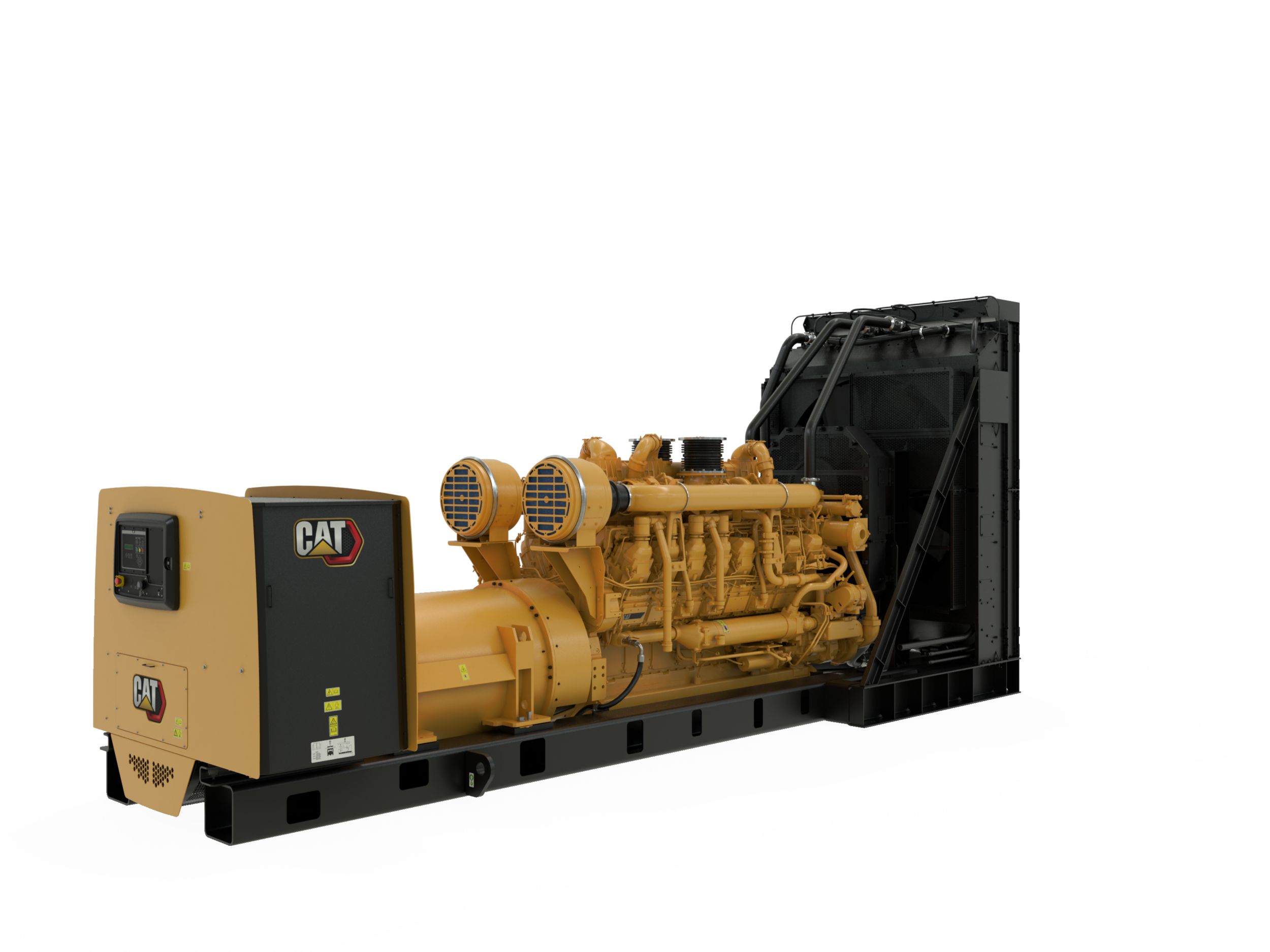

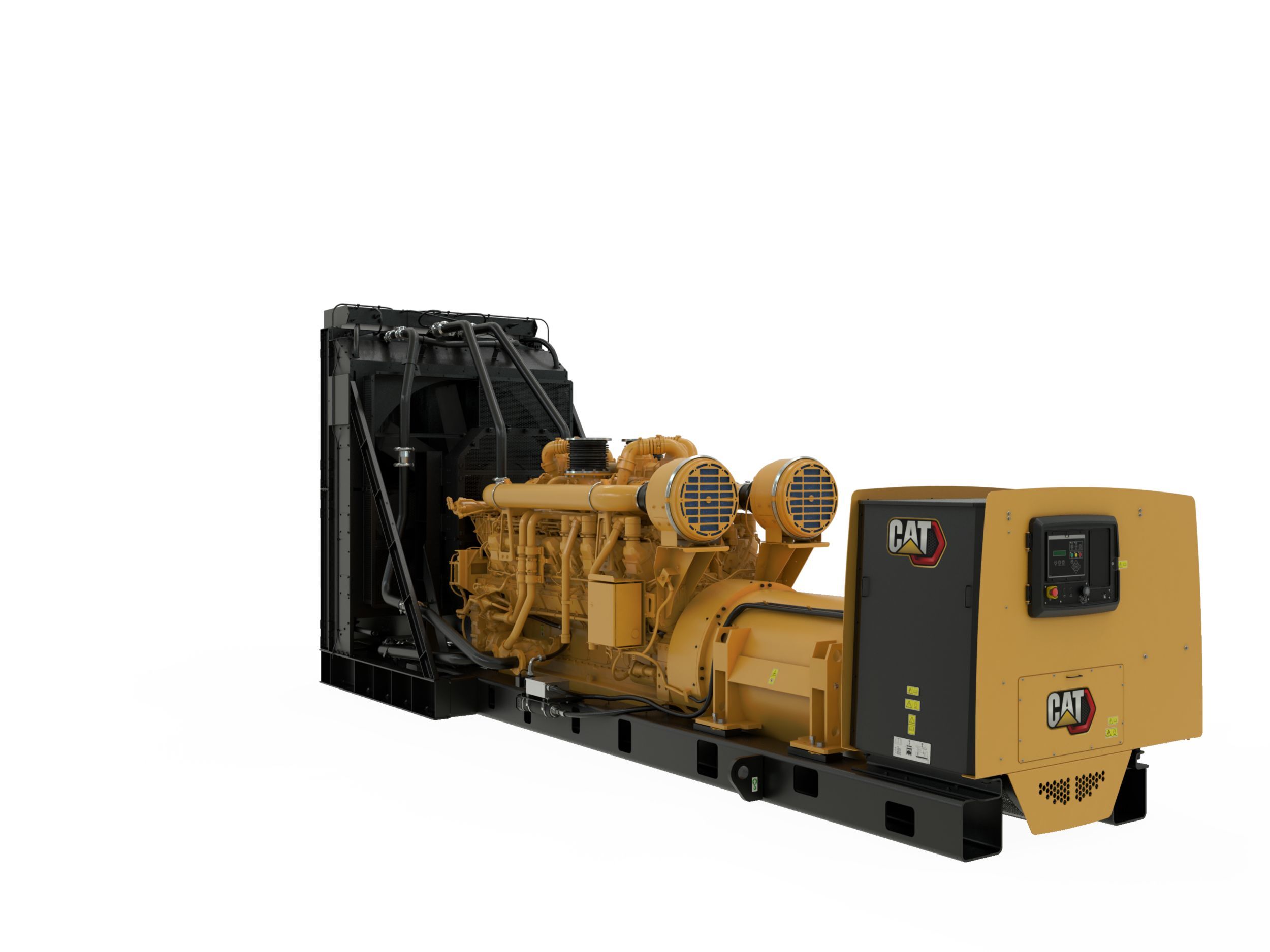

3516E (50 هرتز)
مجموعة المولد 3516E منخفضة الجهد
تم تصنيع مجموعات المولدات الديزل 3516E لتلبية متطلبات استخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية، ولتلائم معايير الطاقة لديك. بفضل إنتاج طاقة موثوق بها تتراح من 2750 إلى 3000 كيلوفولت أمبير (3100 كيلوفولت أمبير بدون مروحة) عند 50 هرتز، تم تصميم كل مجموعة من مجموعات المولدات لتفي بمتطلبات الاستجابة العابرة وفقًا للمعيار ISO 8528-5، ولتستوعب حملاً مقدرًا بنسبة 100 في المئة في خطوة واحدة. تتميز مجموعة المولد بنظام استهلاك وقود منخفض.
مجموعة المولدات من Cat
محرك ديزل من Cat
مولد تيار متردد SR5
لوحة التحكم EMCP 4
نظام التبريد
الشهادات
مصدر واحد آمن
دعم عالمي للمنتج
فيديو
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
نظام مدخل هواء
- منظف هواء
- نوع علبة أحادي العنصر مع مؤشر خدمة
لوحة التحكم
- سطح أمامي محكم الغلق عن البيئة المحيطة
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- السرعة الزائدة
- دورة في الدقيقة
- تسلسل طور المولد
- زر ضاغط لتوقف الطوارئ
- مؤشر رقمي من أجل:
- أوصاف نصية للتنبيهات/الأحداث
- 2 مخرج رقمي قابل للبرمجة
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- القدرة العكسية (كيلووات) (32)
- فشل البدء (التدوير الزائد)
- أضواء اللوحة
- ضبط السرعة
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- انخفاض مستوى سائل التبريد
- مثبتة بالمولد - موجهة للخلف
- زيادة/انخفاض التردد (81 o/u)
- اختبار المصابيح
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- انخفاض درجة حرارة سائل التبريد
- معامل الطاقة (لكل طور والمتوسط)
- التردد (هرتز)
- التيار الزائد (50/51)
- ارتفاع درجة حرارة سائل التبريد
- فولت من التيار المستمر
- 6 مداخل رقمية قابلة للبرمجة
- درجة حرارة سائل التبريد
- التشغيل بالتيار المستمر بجهد 24 فولت
- - أمبير (لكل طور والمتوسط)
- إيقاف الطوارئ
- الإقرار بالتنبيه
- وظائف الترحيل الوقائي القابلة للبرمجة:
- مخرجان للمرحل قابلان للبرمجة (النموذج C)
- EMCP 4.2B
- ارتباط بيانات جهاز التنبيه التسلسلي
- أدوات التحكم:
- كيلووات - ساعة (الإجمالي)
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- مؤقت تبريد المحرك
- ساعات التشغيل
- وحدة التحكم في مجموعة المولدات EMCP 4
- فولت (L-L & L-N)
- ذراع تدوير المحرك
- الاتصالات:
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- وحدة تحكم EMCP4.2B تشمل:
- ارتباط بيانات العميل (Modbus RTU)
- زيادة / انخفاض الجهد (27/59)
- ضغط الزيت المنخفض
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفار - ساعة (الإجمالي)
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
- ارتباط بيانات وحدة الملحق
العادم
- مخرج شفة العادم
لاستهلاك
- فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
المولد
- حماية IP23
- متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
إنهاء الطاقة
- قضيب التوصيل
بدء التشغيل/الشحن
- نظام البدء للخدمة الشاقة
- مولد التيار المتردد للشحن
نظام التبريد
- سائل التبريد طويل العمر من Caterpillar
- مروحة الرادياتير ومجموعة إدارة المروحة
- واقيات المروحة والسير
- JWAC
- خط تصريف سائل التبريد بالصمام
- مستشعرات مستوى سائل التبريد
التبريد
- الرادياتير المُثبَّت بالمجموعة
نظام العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
نظام الوقود
- فلاتر الوقود الثانوية
- مضخة تحضير وقود
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- خطوط الوقود المرنة - تشحن مفكوكة
المولدات والملحقات
- استثارة داخلية
- 6 أسلاك
- وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف
- نمط فتحات قياسي متوافق مع معايير IEC
- اللف العشوائي
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- وحدات اكتشاف درجة حرارة اللفيفة
- عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية / 150 درجة مئوية للطاقة الاحتياطية).
- تتضمن مجموعات المولد منظم الجهد الرقمي من Caterpillar (CDVR). يتضمن منظم CDVR إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى / الحد الأقصى لجهاز الاستثارة
نظام التنظيم
- ADEM III
المطبوعات
- اللغة الإنجليزية
نظام التشحيم
- زيت تشحيم
- فلتر الزيت، فتحة التعبئة وعصا القياس
- التخلص من الأبخرة
- خطوط تصريف الزيت والصمام
- مضخة زيت التشحيم من النوع الترسي
- مبرد زيت تشحيم متكامل
نظام التركيب
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
- القضبان - تركيب بالمحرك/المولد/الرادياتير
نظام بدء التشغيل / الشحن
- البطارية ورف البطارية مع الكابلات
- موتور بدء التشغيل الكهربائي 24 فولت
- مفتاح فصل البطارية
عام
- الخدمة من الجانب الأيمن
- الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
- دوران موافق لمعيار SAE
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 2750 كيلوفولت أمبير (2850 كيلوفولت أمبير بدون مروحة) |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | استهلاك وقود منخفض |
| مواصفات مجموعة المولدات - الجهد | 380 إلى 11000 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية |
| مواصفات مجموعة المولدات - أقصى معدل | 3000 كيلوفولت أمبير (3100 كيلوفولت أمبير بدون مروحة) |
| مواصفات مجموعة المولدات - أدنى معدل | 2750 كيلوفولت أمبير (2850 كيلوفولت أمبير بدون مروحة) |
| مواصفات المحرك - موديل المحرك | 3516E، SCAC، V-16، ديزل 4 أشواط ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 215 مم ( 8.46 بوصة ) |
| مواصفات المحرك - الإزاحة | 78.1 l ( 4766 بوصة ) |
| مواصفات المحرك - نسبة الانضغاط | 14:01 |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
| مواصفات المحرك - نوع المنظم | Adem™ A5 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 7538 مم ( 296.8 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2216 مم ( 87.2 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 3391 مم ( 133.5 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 19750 كجم ( 43541 رطل ) |
