3516E (60 هرتز)

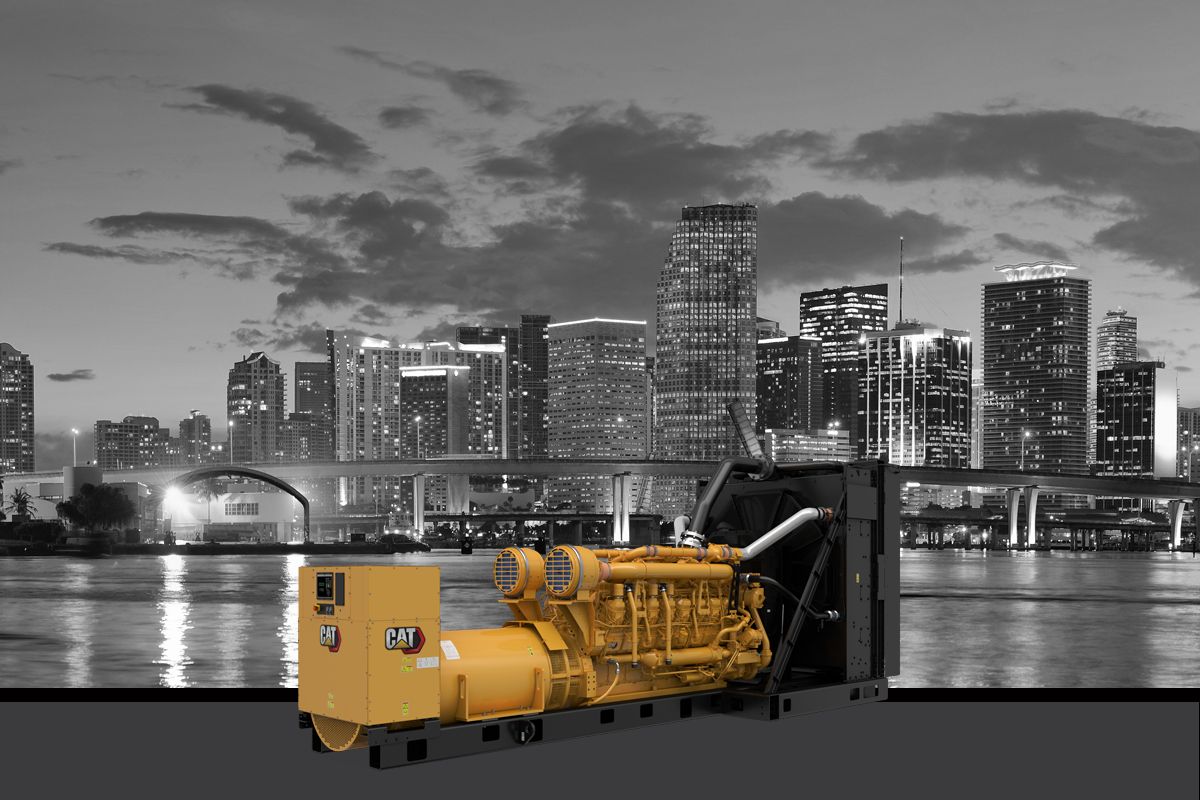

مجموعة المولد 3516E منخفضة الجهد
تم تصنيع مجموعات المولدات الديزل 3516E لتلبية متطلبات استخدامات الطاقة الاحتياطية، والطاقة الرئيسية، ولتلائم معايير الطاقة لديك. بفضل إنتاج طاقة موثوق بها تتراوح من 2500 إلى 2750 كيلووات كهربائي عند 60 هرتز، تم تصميم كل مجموعة من مجموعات المولدات لتفي بمتطلبات الاستجابة العابرة وفقًا للمعيار ISO 8528-5، ولتستوعب حملاً مقدرًا بنسبة 100 في المئة في خطوة واحدة. مجموعة المولد معتمدة للاستخدام الثابت في الطوارئ فقط وفق معايير وكالة حماية البيئة (EPA) الأمريكية (المستوى 2).
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- مدرج في قوائم UL 2200
- CSA
- شهادات الزلازل وفقًا لـ IBC
- الاعتماد المسبق من قِبل OSHPD
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
المستندات والكتيبات
- دليل تقديرات الطاقة الكهربائية
- 3516E تردد 60 هرتز، طاقة 2750 كيلووات كهربائي، ورقة مواصفات للاستخدام الثابت في حالة الطوارئ من قبل وكالة حماية البيئة (EPA) الأمريكية (المستوى 2)
- 3516E، تردد 60 هرتز، 2500 كيلووات كهربائي، طاقة أساسية-DCP، ورقة مواصفات للاستخدام الثابت في حالة الطوارئ من قبل وكالة حماية البيئة (EPA) الأمريكية (المستوى 2)
المعدات القياسية
نظام مدخل هواء
- نوع علبة أحادي العنصر مع مؤشر خدمة
- منظف هواء
التبريد
- الرادياتير المُثبَّت بالمجموعة
العادم
- مخرج شفة العادم
لاستهلاك
- فلتر الوقود الرئيسي مزود بفاصل مياه متكامل
- مضخة تحضير وقود
المولد
- حماية IP23
- متوافق مع سمات الأداء والخرج الخاصة بمحركات Cat
إنهاء الطاقة
- قضيب التوصيل
بدء التشغيل/الشحن
- نظام البدء للخدمة الشاقة
- مولد التيار المتردد للشحن
لوحة التحكم
- الاتصالات:
- 6 مداخل رقمية قابلة للبرمجة
- وظائف الترحيل الوقائي القابلة للبرمجة:
- ضغط الزيت المنخفض
- سطح أمامي محكم الغلق عن البيئة المحيطة
- فولت (L-L & L-N)
- زر ضاغط لتوقف الطوارئ
- ارتباط بيانات جهاز التنبيه التسلسلي
- القدرة العكسية (كيلووات) (32)
- ذراع تدوير المحرك
- اختبار المصابيح
- زيادة/انخفاض التردد (81 o/u)
- كيلووات - ساعة (الإجمالي)
- ضبط السرعة
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- مؤقت تبريد المحرك
- التيار الزائد (50/51)
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفار - ساعة (الإجمالي)
- تسلسل طور المولد
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- انخفاض درجة حرارة سائل التبريد
- - أمبير (لكل طور والمتوسط)
- مثبتة بالمولد - موجهة للخلف
- زيادة / انخفاض الجهد (27/59)
- انخفاض مستوى سائل التبريد
- ارتباط بيانات وحدة الملحق
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- وحدة تحكم EMCP 4.2B تشمل:
- فشل البدء (التدوير الزائد)
- مخرجان للمرحل قابلان للبرمجة (النموذج C)
- EMCP 4.2B
- السرعة الزائدة
- 2 مخرج رقمي قابل للبرمجة
- فولت من التيار المستمر
- التردد (هرتز)
- ارتفاع درجة حرارة سائل التبريد
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل:
- ساعات التشغيل
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
- درجة حرارة سائل التبريد
- معامل الطاقة (لكل طور والمتوسط)
- مؤشر رقمي من أجل:
- أضواء اللوحة
- أوصاف نصية للتنبيهات/الأحداث
- أدوات التحكم:
- التشغيل بالتيار المستمر بجهد 24 فولت
- الإقرار بالتنبيه
- ارتباط بيانات العميل (Modbus RTU)
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
نظام التبريد
- سائل التبريد طويل العمر من Caterpillar
- خط تصريف سائل التبريد بالصمام
- مستشعرات مستوى سائل التبريد
- JWAC
- مروحة الرادياتير ومجموعة إدارة المروحة
- واقيات المروحة والسير
نظام العادم
- مجمع العادم الجاف
- منفذ (منافذ) ذات سطح مشفه
نظام الوقود
- فلاتر الوقود الثانوية
- خطوط الوقود المرنة - تشحن مفكوكة
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- مضخة تحضير وقود
المولدات والملحقات
- تشكيل اللف
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية / 130 درجة مئوية للطاقة الاحتياطية)
- وحدات اكتشاف درجة حرارة اللفيفة
- مغناطيس دائم
- مسخن الوحدة المانع للتكاثف
- صندوق أطراف التوسعة على الجانب الأيمن، ووصلات قضيب التوصيل، مثبت بالأعلى، ومدخل كابلات سفلي
- 6 أسلاك
- نمط فتحات قياسي متوافق مع معايير NEMA
نظام التنظيم
- ADEM III
المطبوعات
- اللغة الإنجليزية
نظام التشحيم
- مبرد زيت تشحيم متكامل
- التخلص من الأبخرة
- خطوط تصريف الزيت والصمام
- فلتر الزيت، فتحة التعبئة وعصا القياس
- زيت تشحيم
- مضخة زيت التشحيم من النوع الترسي
نظام التركيب
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
- القضبان - تركيب بالمحرك/المولد/الرادياتير
نظام بدء التشغيل / الشحن
- مفتاح فصل البطارية
- مولد التيار المتردد للشحن 45 أمبير
- البطارية ورف البطارية مع الكابلات
- موتور بدء التشغيل الكهربائي 24 فولت
عام
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
- دوران موافق لمعيار SAE
- الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
- الخدمة من الجانب الأيمن
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 2500 كيلووات كهربائي |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | المستوى 2، أكاسيد نيتروجين منخفضة |
| مواصفات مجموعة المولدات - الجهد | 416 إلى 13800 فولت |
| مواصفات مجموعة المولدات - التردد | 60 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1800 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية |
| مواصفات مجموعة المولدات - أقصى معدل | 2750 كيلووات كهربائي |
| مواصفات مجموعة المولدات - أدنى معدل | 2500 كيلووات كهربائي |
| مواصفات المحرك - موديل المحرك | 3516E، V-16، ديزل 4 أشواط ومبرد بالمياه |
| مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
| مواصفات المحرك - الشوط | 215 مم ( 8.47 بوصة ) |
| مواصفات المحرك - الإزاحة | 78.1 l ( 4765 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 14.7:1 |
| مواصفات المحرك - السحب | ATAAC |
| مواصفات المحرك - نظام الوقود | EUI |
| مواصفات المحرك - نوع المنظم | Adem™ A5 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 7703 مم ( 303.3 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2640 مم ( 104.0 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 3342 مم ( 131.6 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 18480 كجم ( 40750 رطل ) |
