6040

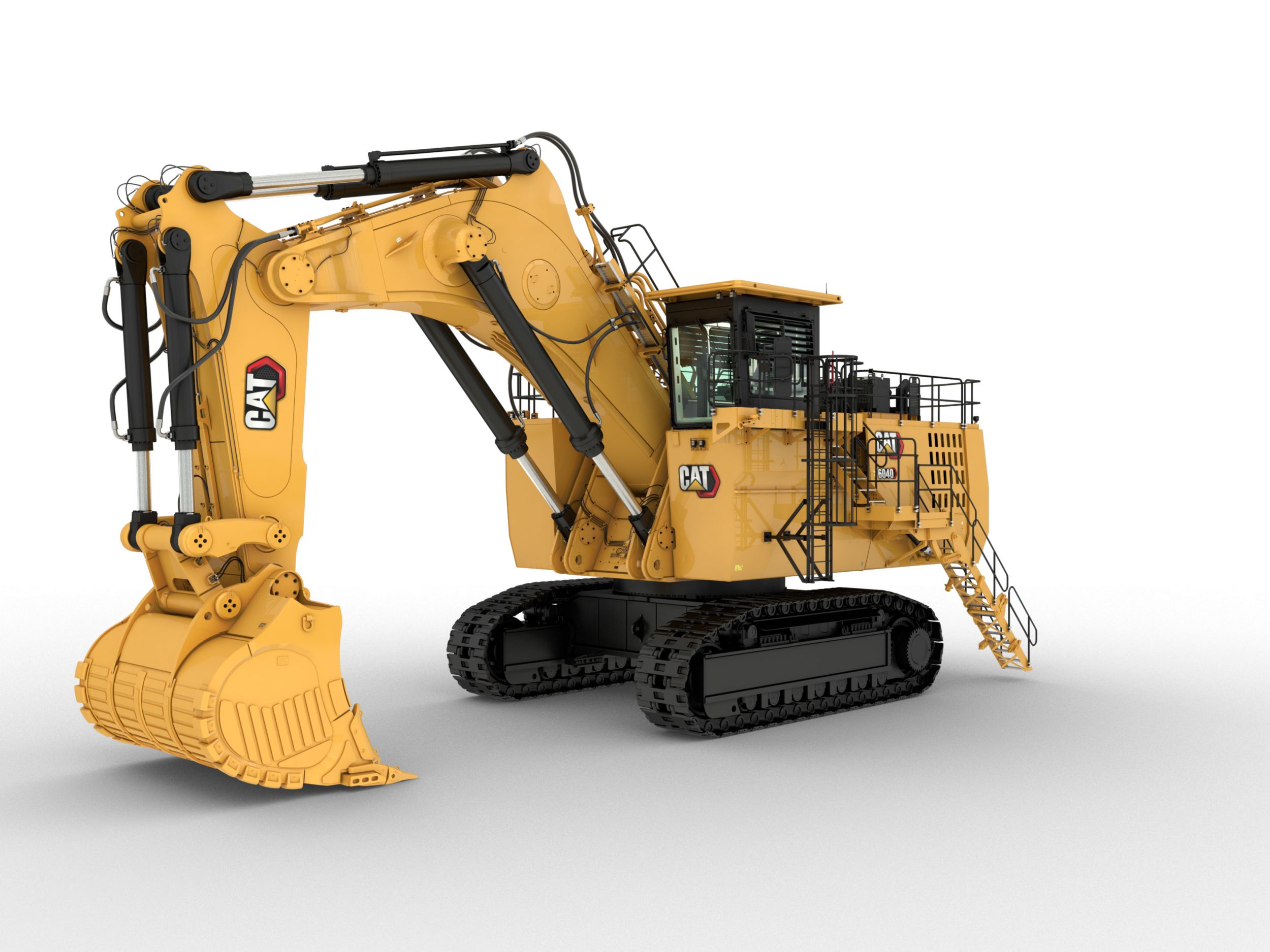

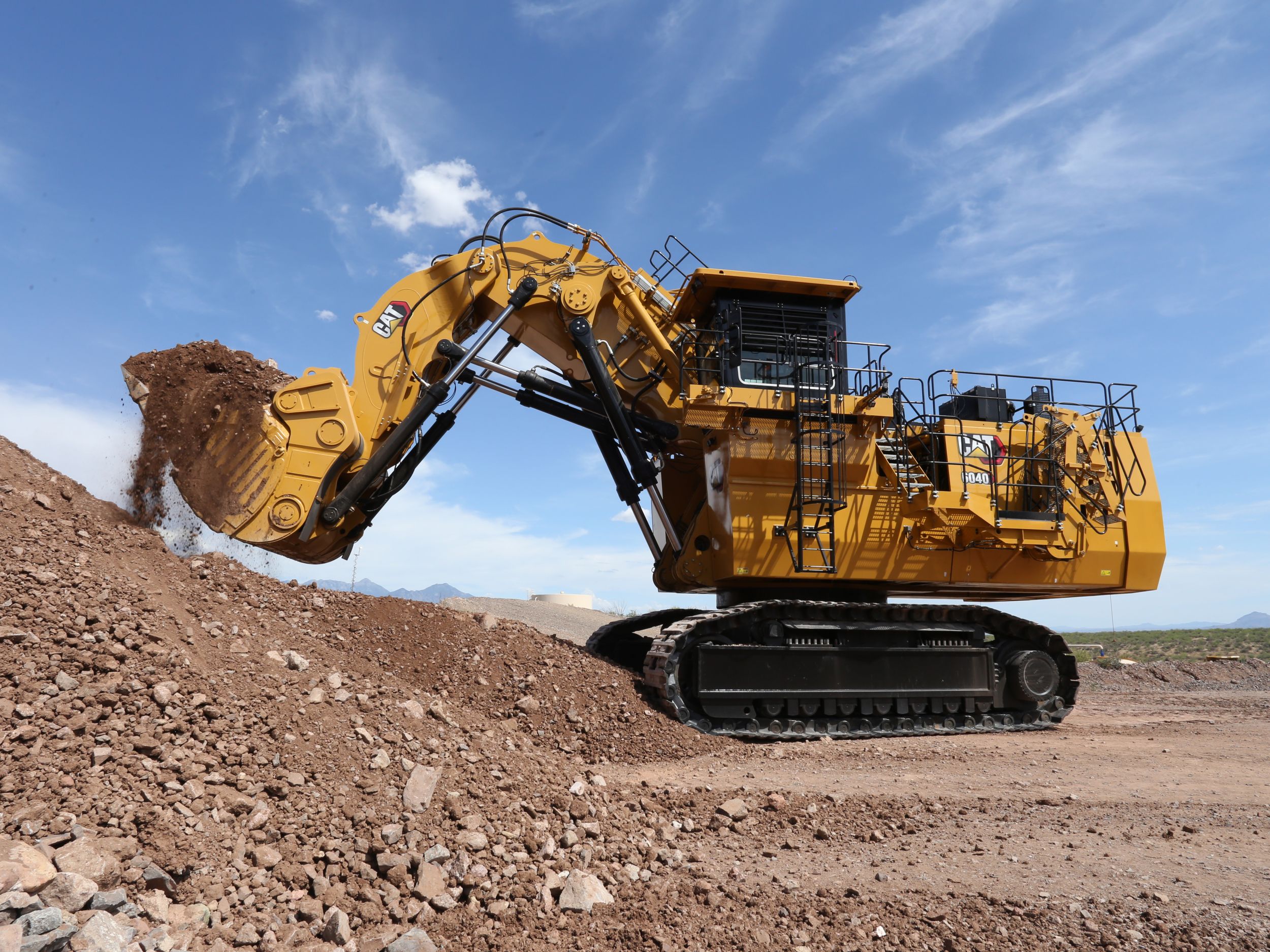

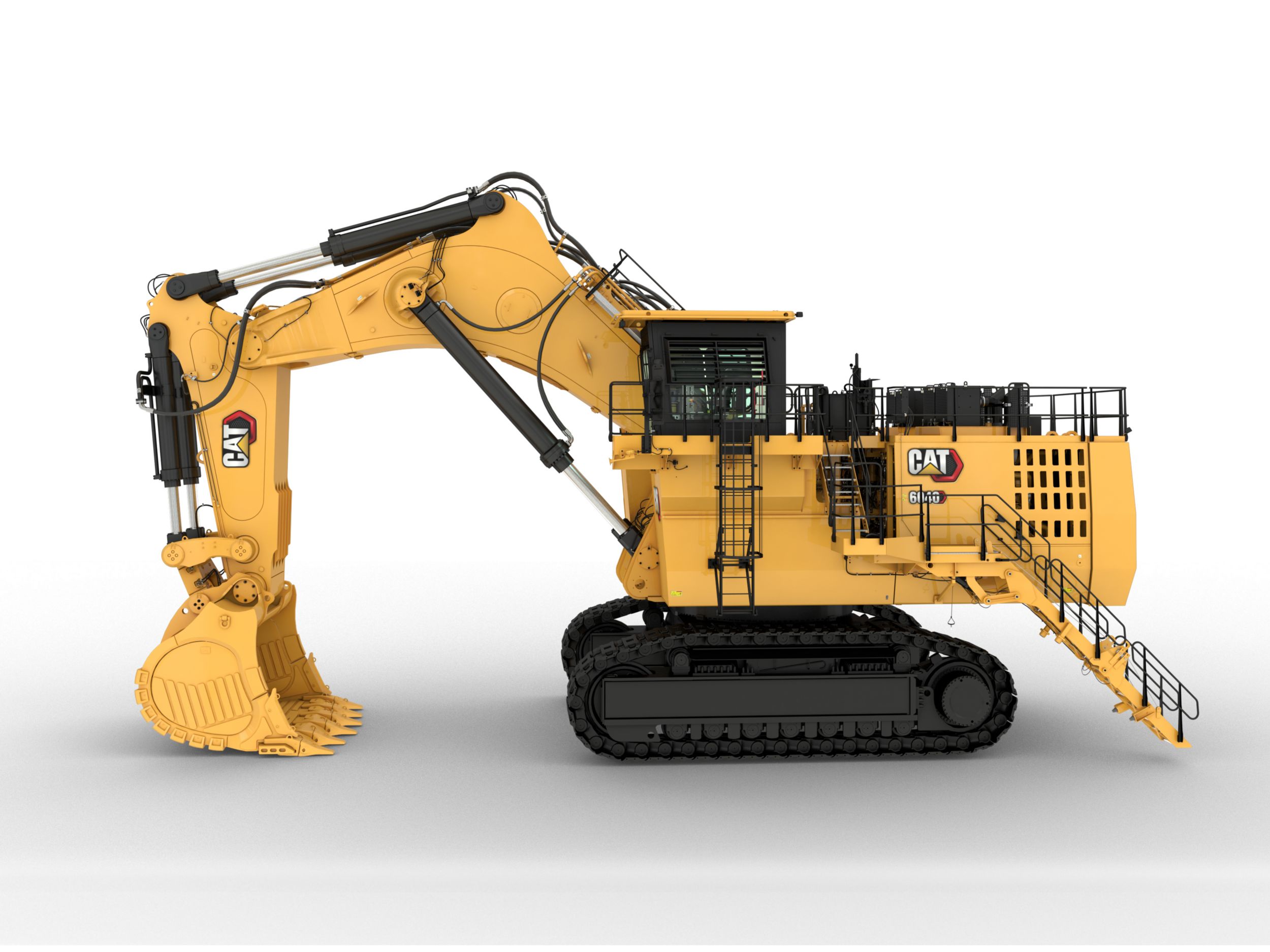

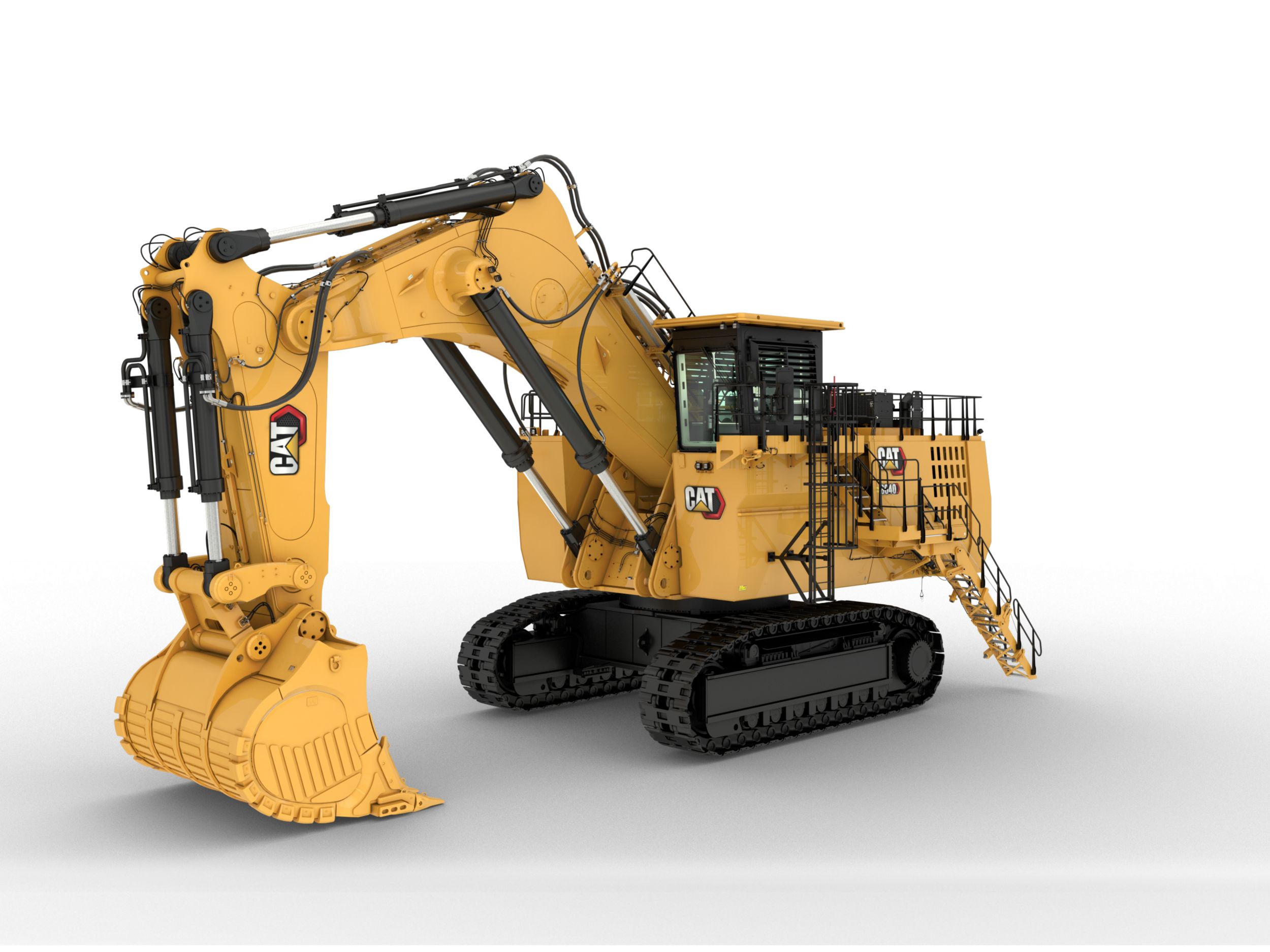

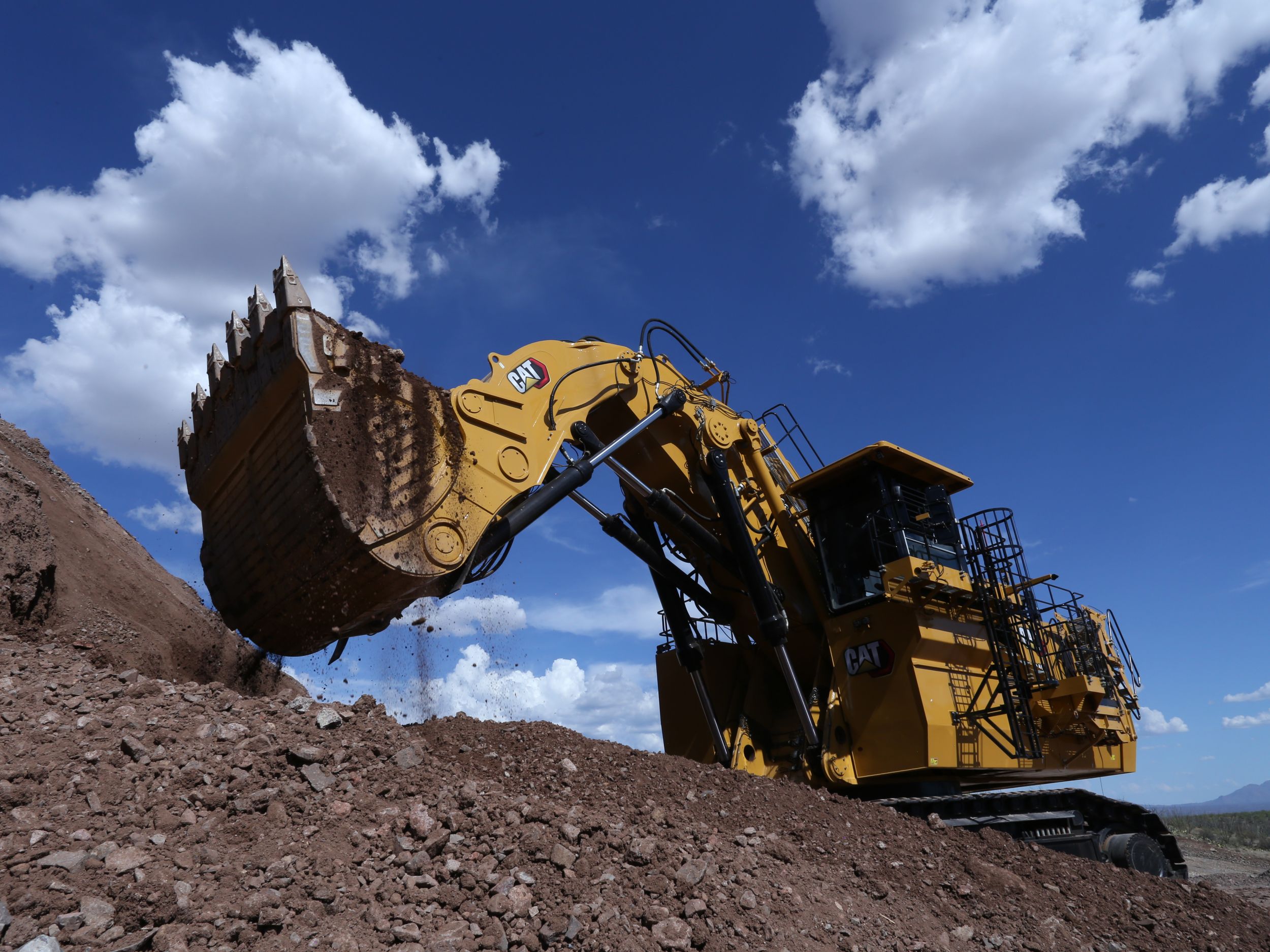

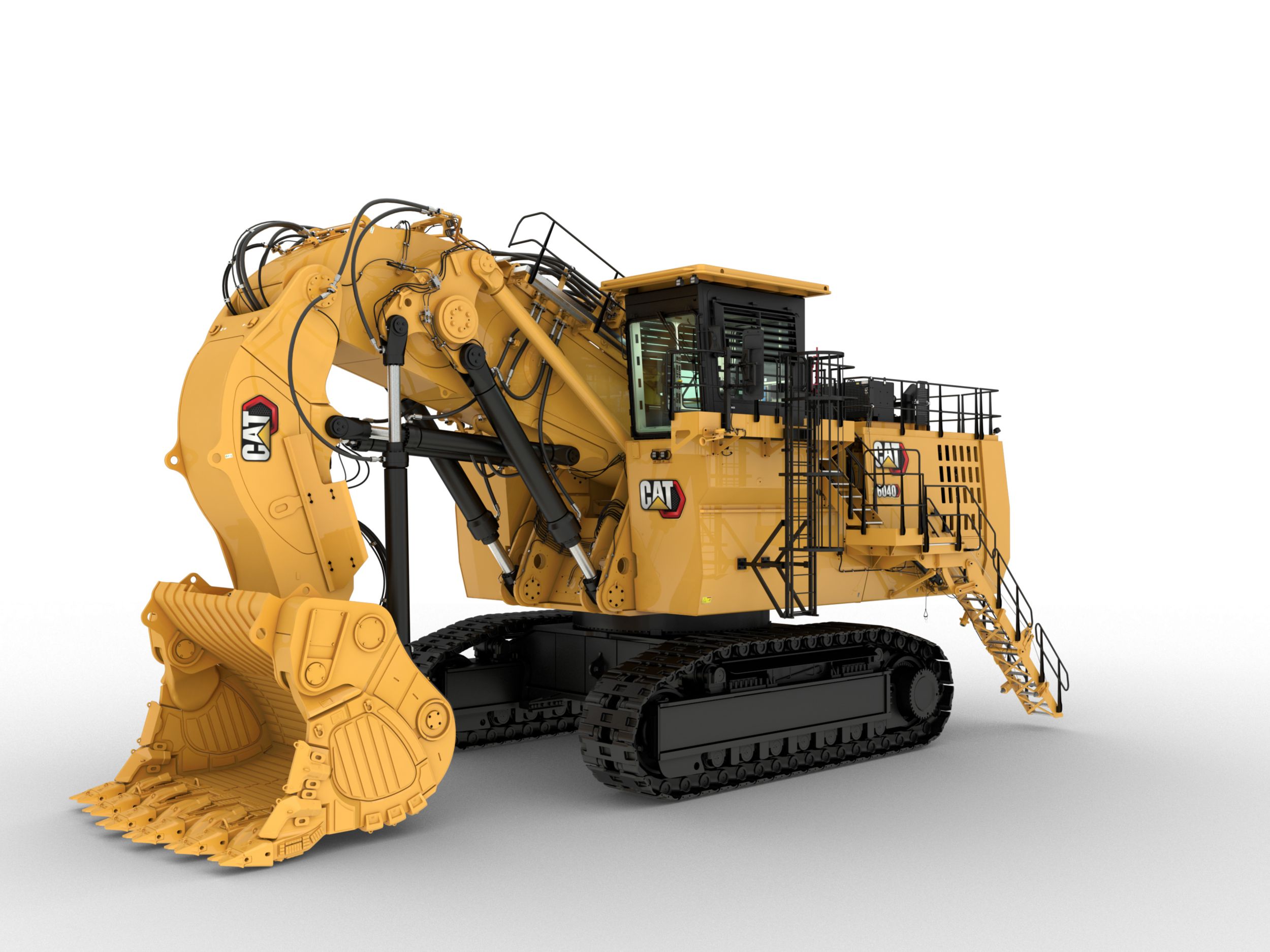

مجراف التعدين الهيدروليكي 6040
إن مجراف التعدين الهيدروليكي Cat® 6040 موثوق به في مواقع العمل في كل أنحاء العالم – فهو يوفر باستمرار الإنتاجية التي تطلبها مع المتانة التي تتوقعها. ويشتهر هذا المجراف الذي أثبت كفاءته بالأداء الفائق والموثوقية العالية، وهو معزز بدعم ميداني من شبكة وكلاء Cat.
لكننا نسعى على الدوام لإيجاد طرق لتحسين الماكينة 6040. وقد أدخلنا تحسينات تتيح الوصول بالإنتاج إلى الذروة، حيث توفر مُدَد دورات سريعة وقوى حفر عالية. ونجحنا كذلك في زيادة وقت التشغيل من خلال جعل الماكينة 6040 أكثر موثوقية وأسهل في الخدمة. وهي تتوفر الآن للبلدان ذات المتطلبات التنظيمية عالية الصرامة والبلدان ذات المتطلبات التنظيمية الأقل صرامة بمحركات تفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/والاتحاد الأوروبي من المرحلة V بدون الحاجة إلى سائل عادم الديزل (DEF) – وهو ما يوفر الوقت والتكلفة في أثناء الصيانة.
الأمان
- يوفر زجاج الأمان في جميع النوافذ والزجاج الأمامي المصفح الحماية للمشغلين.
- خمسة مفاتيح لإيقاف التشغيل في حالة الطوارئ، أحدها يمكن الوصول إليه بسهولة في الكابينة لإيقاف تشغيل النظام الكهربائي في حالات الطوارئ.
- وصول وخروج أكثر أمانًا بفضل سلالم الوصول التي تعمل هيدروليكيًا بزاوية 45 درجة، وسلالم الخروج في حالة الطوارئ ذات الباب ذاتي الإغلاق، والمثبتة بالقرب من الكابينة مباشرةً.
- خدمة أكثر أمانًا بفضل بادئ التشغيل القابل للقفل وحجيرة مفتاح عزل البطارية، وإحكام الغلق المُحسَّن بين المحركات والمضخات الهيدروليكية، والتوجيه المُحسَّن وفصل للخطوط الهيدروليكية والكابلات الكهربائية.
- رؤية ممتازة، يتم تحسينها بنظام اختياري من كاميرتين ومصابيح عمل وخدمة LED قياسية عالية السطوع.
كابينة المشغل
- سهولة الوصول إلى المكونات الإلكترونية سهلة الاستخدام والغنية بالمعلومات الموجودة في الماكينة، بالإضافة إلى شاشة ملونة كبيرة تعمل باللمس تضع بيانات الماكينة الحيوية وبيانات التشخيص في متناول المشغل.
- الحفاظ على درجة الحرارة المحيطة باستخدام نظام تدفئة وتهوية وتكييف هواء (HVAC) مزدوج اختياري.
- عصي تحكم مريحة يمكن الوصول إليها بسهولة مع التحكم الإلكتروني الهيدروليكي المؤازر، والذي يوفر استجابة ديناميكية دقيقة ويضمن عدم الحاجة إلى وجود خطوط هيدروليكية في الكابينة.
- نسق صافٍ ومرتب بدون فوضى، بفضل عدم وجود خطوط هيدروليكية في الكابينة أو وحدة الكابينة،
- مقعد مدفأ مزود بوسادات مملوءة بالهواء المضغوط، وقابل للضبط، بالإضافة إلى مقعد إضافي للمدرب مزود بحزام مقعد قابل للسحب.
المتانة والاعتمادية
- إطارات مدمجة للهيكل والزحاف مع هيكل Cat® السفلي المخصص للخدمة الشاقة، وهو ما يطيل عمر الخدمة حتى 30%.
- وحدات تباطؤ وبكرات محور ثابت للخدمة الشاقة لتحسين الأداء وزيادة عمر مقاومة التآكل وتقليل الاحتكاك الداخلي والسخونة الزائدة ومنع استهلاك الشحوم والخطوط.
- مجموعة جنزير للخدمة الشاقة تتعامل مع الأحمال الميدانية العالية، وتعمل على تقليل تآكل التمدد بسبب الميل، مما يزيد من عمر سلسلة الجنزير بنسبة 20% إلى 40%.
- هياكل مصممة ومصنعة لتتحمل أصعب ظروف الحفر، مع فولاذ عالي القوة؛ ومصبوبات ثقيلة عند النقاط المحورية للملحقات، ووزن تشغيلي أكبر بنسبة تصل إلى 18%.
- فلاتر هواء Cat جديدة من النوع 4 ونظام طرد غبار المنظف الأولي بحجم مناسب لتحسين العمر الافتراضي الإجمالي لفلتر الهواء.
الإنتاجية والأداء
- محركات Cat C32 المتانة، والتي توفر أداءً لا مثيل له، وتولد قدرة عالية، وتتميز بموثوقية مؤكدة، ولقد أثبتت كفاءتها في تحمل الظروف الصعبة الموجودة في مواقع المناجم في كل أنحاء العالم.
- مُدَد دورات سريعة وكفاءة طاقة مُحسَّنة يوفرها نظام تأرجح مغلق الحلقة، وهو ما يجعل أيضًا السخونة المتولدة أقل.
- تحكم أكبر للمشغل بفضل النظام الهيدروليكي خماسي الدوائر، مما يتيح التحكم في حركات الأسطوانتين وحركتي السير والتأرجح بشكل متزامن.
- تشغيل المجراف الأمامي بشكل أسهل وأسرع مع تصميم TriPower فريد يولد قوة عالية وتحكمًا ميكانيكيًا فائقًا.
- زيادة الإنتاجية وزيادة وقت التشغيل مع تصميم محرك مزدوج يتيح ما يصل إلى 65% من الإنتاج الكامل بمحرك واحد.
الجرافات وأدوات التعشيق الأرضية (GET)
- تم تصميم الجرافات وأدوات التعشيق الأرضية (GET) لزيادة المتانة والإنتاجية إلى أقصى حد ممكن، وهي تتوافق بشكل مثالي مع المجراف الذي تستخدمه والعمل الذي تقوم به.
- متكاملة للعمل كجزء من نظام الماكينة — مما يساعدك على تحقيق إنتاجية عالية وأقل تكلفة للطن.
- مجموعة متنوعة من الأحجام ومجموعات مقاومة التآكل لتتناسب بشكل مثالي مع المجراف الذي تستخدمه والعمل الذي تقوم به.
- يوفر حمولة صافية مثالية عند الدمج مع أدوات التعشيق الأرضية (GET) من Cat والمكونات المقاومة للتآكل.
- مجموعات مقاومة للتآكل تحمي استثماراتك، بما في ذلك مواد البطانة الخاصة وغطاء الشفهات وأغطية الجناح والأغطية الخلفية.
قابلية الاتصال والتقنية
- قابلية اتصال أكبر مع نظام Product Link™ Elite المُحسَّن، مما يزيد من توفر البيانات التي يوفرها الموديل 6040.
- إمكانات تشخيصية محسنة ووظائف أفضل لاستكشاف الأعطال وإصلاحها مع نظام المراقبة والتشخيص المُركب في المصنع.
- القدرة على اكتشاف الأعطال في أقرب وقت ممكن، مع نظام التحكم في اللوحة (BCS) الذي يستخدم مستشعرات في كل مكان بالماكينة لمراقبة بيانات التشغيل وتسجيل الأعطال وإخطار المشغل بشكل مسموع ومرئي.
- تتيح خصائص الاتصال والوظائف المتاحة لنظام Cat MineStar™ Health اتباع نهج استباقي للصيانة.

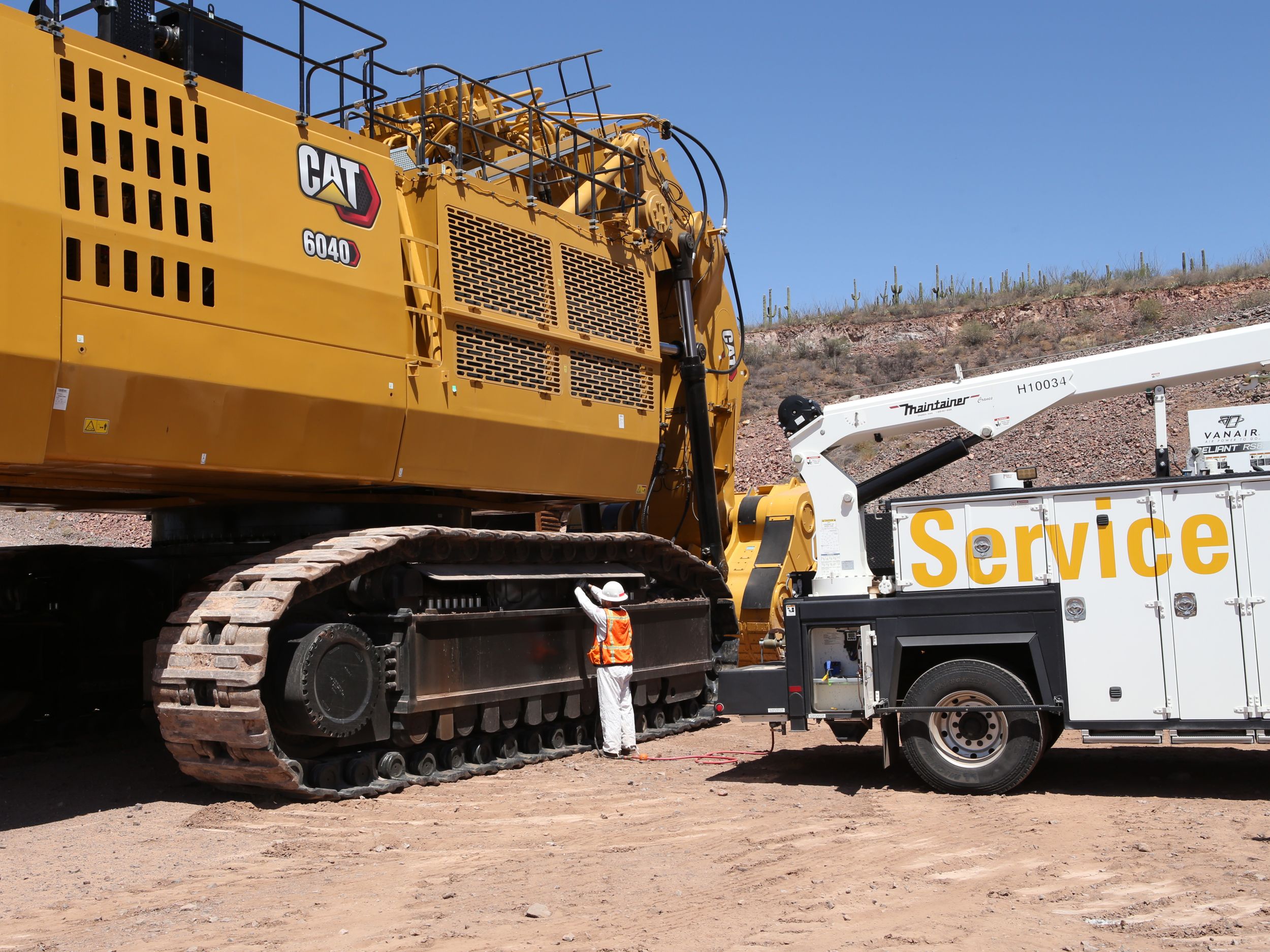

إمكانية الخدمة
- تنظيم أفضل للخراطيم والمكونات، بالإضافة إلى تكامل خراطيم ووصلات Cat، ما يوفر موثوقية وأداءً رائدين في المجال وقدرة على تدبير المصادر محليًا.
- محطة خدمة توفر وصولاً سهلاً إلى الوظائف المختلفة مثل سائل التبريد، والزيت الهيدروليكي، وزيت صندوق تروس الدوران، والشحم، والديزل، وزيت المحرك.
- تقليل وقت التعطل بسبب الصيانة بفضل الفترات الفاصلة بين عمليات تغيير زيت المحرك وفلاتر المحرك التي تمت زيادتها من 500 إلى 1000 ساعة
- ترتيب واضح للمكونات على الهيكل العلوي، ما يتيح سهولة الوصول وتسهيل إجراء أعمال الخدمة لخزانات تمدد سائل التبريد، وفلاتر سحب الهواء، وجهاز تهوية خزان الزيت، ووحدات نظام التدفئة والتهوية وتكييف الهواء (HVAC)، وخزان الشحم، ونظام العادم، وعازل البطارية وبادئ الحركة.
- سهولة الوصول إلى صناديق التروس الدورانية والموزع الدوار وفلاتر التأرجح عالي الضغط وصمامات المكب المخصصة للسير.
الاستدامة
- محرك C32 معتمد يفي بالمتطلبات التنظيمية عالية الصرامة ويلبي متطلبات معايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/والاتحاد الأوروبي من المرحلة V بدون الحاجة إلى سائل عادم الديزل (DEF) - وهو ما يوفر الوقت والتكلفة في أثناء الصيانة.
- سخونة أقل وكفاءة محسنة مع دائرة التأرجح ذات الحلقة المغلقة.
- تقليل النفايات وانخفاض تكاليف الامتلاك والتشغيل بفضل القواسم المشتركة المتزايدة للأنظمة والمكونات، بالإضافة إلى تقليل أرقام القطع الفريدة.
- الحفاظ على المواد الخام والحفاظ على الطاقة والحد من الانبعاثات من خلال برنامج Cat Reman الذي يعيد المكونات التي انتهى عمرها الافتراضي إلى حالتها الجديدة.
جولات افتراضية
معلومات إضافية
| عام - خرج المحرك - SAE J1995 | 1550 كيلووات ( 2079 حصان ) |
|---|---|
| عام - صافي حمولة الجرافة | 39.6 t ( 43.7 ton (US) ) |
| عام - الوزن أثناء التشغيل | 404.6 t ( 446 ton (US) ) |
| عام - ملاحظة | المواصفات أعلاه تسري على تكوين المجراف الأمامية HRC. تتوفر تكوينات المحراث الخلفي والتكوينات عديمة الجزء الأمامي كذلك لكلّ من HRC وLRC. |
| موديل المحرك | 2 × C32 من Cat |
| المحرك - إجمالي القدرة - SAE J1995 | 1550 كيلووات ( 2079 حصان ) |
| المحرك - صافي القدرة - SAE J1349 | 1428 كيلووات ( 1915 حصان ) |
| المحرك - ملاحظة | خرج الطاقة يتعلق بالمحركات ذات المتطلبات التنظيمية العالية. تتوفر أيضًا محركات ذات متطلبات تنظيمية أقل. |
| محركات ديزل - عدد الأسطوانات - كل محرك | 12 |
| محركات ديزل - التجويف | 145.0 مم ( 5.71 بوصة ) |
| محركات ديزل - الشوط | 162.0 مم ( 6.38 بوصة ) |
| محركات ديزل - الإزاحة | 32.1 l ( 1959 بوصة³ ) |
| محركات ديزل - السحب | مزوَّد بشاحن توربيني ومبرّد بتبريد لاحق هواء إلى هواء |
| محركات ديزل - المكونات (1) | فاصل مياه إضافي عالي السعة |
| محركات ديزل - المكونات (2) | فلتر وقود ذو مرحلتين بما في ذلك فاصل الماء |
| محركات ديزل - المكونات (3) | فلاتر هواء للخدمة الشاقة |
| محركات ديزل - المكونات (4) | إدارة محرك المعالجة الدقيقة |
| محركات ديزل - المكونات (5) | مروحة رادياتير يتم تشغيلها هيدروليكيًا مع سرعة مروحة يتم التحكم فيها إلكترونيًا |
| محركات ديزل - سعة خزان الوقود | 7940 l ( 2098 جالون (أمريكي) ) |
| محركات ديزل - الانبعاثات | يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي والاتحاد الأوروبي (EU) من المرحلة V |
| النظام الكهربائي - مجموعة إدارة الديزل - المكونات (5) | 11 مصباح خدمة عالي السطوع من نوع LED |
| الأوزان أثناء التشغيل - 6040 FS - وسادات الجنزير القياسية | 1200 مم ( 3.9 قدم ) |
| الأوزان أثناء التشغيل - 6040 FS - الوزن أثناء التشغيل | 404600 كجم ( 891980 رطل ) |
| الأوزان أثناء التشغيل - 6040 FS - الضغط الأرضي | 24.1 نيوتن/سم2 (35.0 رطلاً في البوصة المربعة) |
| الأوزان أثناء التشغيل - 6040 - وسادات الجنزير القياسية | 1200 مم ( 3.9 قدم ) |
| الأوزان أثناء التشغيل - 6040 - الوزن أثناء التشغيل | 407300 كجم ( 897930 رطل ) |
| الأوزان أثناء التشغيل - 6040 - الضغط الأرضي | 24.3 نيوتن/سم2 (35.3 رطلاً في البوصة المربعة) |
| الأوزان أثناء التشغيل - ملاحظة | تتوفر وسادات الجنزير مقاس 1600 مم كميزة اختيارية |
| نظام هيدروليكي يشتمل على نظام لإدارة المضخة - أقصى ضغط - مضخات التأرجح | 350.0 bar ( 5080.0 رطل لكل بوصة مربعة ) |
| تبريد الزيت الهيدروليكي - القُطر - المروحة | 2 × 1524 مم (2 × 60 بوصة) |
| تبريد الزيت الهيدروليكي - تدفق زيت مضخات التبريد - إصدار الديزل | 2 × 799 لترًا/دقيقة (2 × 211 غالونًا/دقيقة) |
| تبريد الزيت الهيدروليكي - الخصائص (1) | يعدّ نظام التبريد مستقلاً بشكل كامل عن كل الدوائر الرئيسية، أي أن سعة التبريد الخاضعة للتحكم تكون متاحة طالما كان المحرك قيد التشغيل |
| تبريد الزيت الهيدروليكي - الخصائص (2) | يتم التحكم في سرعة المروحة حراريًا |
| تبريد الزيت الهيدروليكي - الخصائص (3) | كفاءة تبريد عالية للغاية لضمان درجة الحرارة المثلى للزيت |
| تبريد الزيت الهيدروليكي - المكونات (1) | مضخات تبريد من النوع الترسي الذي يوفر كميّات كبيرة ذات ضغط منخفض من الزيت إلى المبرّدات المصنوعة من الألومنيوم |
| تبريد الزيت الهيدروليكي - المكونات (2) | مضخات كباسية محورية متغيرة تزود المراوح بزيت منخفض الحجم وعالي الضغط |
| نظام التأرجح - مجموعة إدارة التأرجح | 3 ناقلات حركة كوكبية الدوران صغيرة الحجم مع مواتير بكباس محوري |
| نظام التأرجح - فرملة الانتظار | فرامل متعددة الأقراص رطبة، محمّلة على ياي/يتم تحريرها هيدروليكيًّا |
| نظام التأرجح - سرعة التأرجح القصوى - إصدار الديزل | 4.7 دورة في الدقيقة ( 4.7 دورة في الدقيقة ) |
| نظام التأرجح - حلقة التأرجح | محمل بكرة ثلاثي الأشواط مع تروس داخلية مزودة بموانع تسرب |
| نظام التأرجح - الخصائص (1) | ماسحات الأوساخ في حلقة التأرجح لمنع تراكم الحطام بين حلقة التأرجح والهيكل |
| نظام التأرجح - الخصائص (2) | دائرة التأرجح المغلقة الحلقة مع التحكم في العزم |
| نظام التأرجح - الخصائص (3) | الكبح الهيدروليكي لحركة التأرجح من خلال التحكم المعادل |
| نظام التأرجح - الخصائص (4) | كل الحزوز والتروس الداخلية لحلقة التأرجح يتم توفيرها بواسطة نظام التشحيم المركزي الأوتوماتيكي |
| الهيكل السفلي - سرعة السير - المرحلة الأولى - الحد الأقصى | 1.5 كم/س ( 0.93 ميل/ساعة ) |
| الهيكل السفلي - سرعة السير - المرحلة الثانية - الحد الأقصى | 2.5 كم/س ( 1.55 ميل/ساعة ) |
| الهيكل السفلي - قوة الجر القصوى | 2097.0 kN ( 471260.0 رطل ) |
| الهيكل السفلي - إمكانية صعود المنحدرات - مجموعات إدارة السير - الحد الأقصى | 57.0 % ( 57.0 % ) |
| الهيكل السفلي - وسادات الجنزير - كل جانب | 42 |
| الهيكل السفلي - البكرات السفلية - على كلّ جانب | 7 |
| الهيكل السفلي - بكرات الدعم - كل جانب | بكرتان بينهما لوح انزلاقي |
| الهيكل السفلي - مجموعات إدارة السير - لكل جانب | ناقل حركة واحد كوكبي الدوران مع موتورين بكباس محوري ثنائي المراحل |
| الهيكل السفلي - فرملة الانتظار | فرامل رطبة متعددة الأقراص، يتم تعشيقها بواسطة زنبرك/تحريرها هيدروليكيًا |
| الهيكل السفلي - المكونات (1) | تتم تقوية كل الأسطح المتحركة للعجلات المسننة ووحدات التباطؤ والبكرات ووصلات الجنزير |
| الهيكل السفلي - المكونات (2) | إنذار السير الصوتي |
| الهيكل السفلي - المكونات (3) | وصلات وسائد مجمعة مصبوبة مزدوجة الحواف مع جلب مربوطة بمسامير كاملة الطفو مقوّاة |
| الهيكل السفلي - المكونات (4) | كل مناطق تلامس أسنان عجلة التروس ووصلات الوسائد تكون مقوّاة |
| الهيكل السفلي - المكونات (5) | نظام شد الجنازير الهيدروليكي بالكامل والذاتي الضبط المزوّد بمراكم غشائي |
| الهيكل السفلي - المكونات (6) | صمام تثبيط هيدروليكي أوتوماتيكي لمنع السرعة المفرطة أثناء السير نزولاً من منحدر |
| كابينة المشغل - مستوى رؤية المشغل - بشكل تقريبي | 6.8 m ( 22.31 قدم ) |
| كابينة المشغل - الأبعاد الداخلية للكابينة - الارتفاع | 2150.0 مم ( 7.05 قدم ) |
| كابينة المشغل - المكونات (1) | تبديل وسادة المقعد لتحييد مفاتيح التحكم الهيدروليكية تلقائيًا عندما يغادر المشغل المقعد |
| كابينة المشغل - المكونات (2) | مقعد مريح مبطن بوسادات هوائية وقابل للضبط بطرق متعددة ويتميز بمسند لأسفل الظهر وتسخين للمقعد وحزام أمان، ومساند للرأس والذراعين |
| كابينة المشغل - المكونات (3) | الحاجبات الدوارة في جميع النوافذ |
| كابينة المشغل - المكونات (4) | الزجاج الأمامي المزوّد بماسحة/غاسلة التشغيل المتقطع المتوازية |
| كابينة المشغل - المكونات (5) | زجاج أمان من كل الجوانب، وزجاج أمامي مصفح، ونافذة جانبية انزلاقية |
| كابينة المشغل - المكونات (6) | واقي حماية المشغل (الواقي العلوي) |
| كابينة المشغل - المكونات (7) | نظام التدفئة والتهوية وتكييف الهواء (HVAC) الفردي مع خيار للحصول على نظام HVAC مزدوج |
| كابينة المشغل - المكونات (8) | مفاتيح التحكم بعصا التحكم المدمجة في وحدات تحكم المقاعد القابلة للضبط بشكل مستقل |
| كابينة المشغل - المكونات (9) | مقعد إضافي من النوع القابل للطي مع حزام أمان |
| كابينة المشغل - المكونات (10) | واقيات الشمس الخارجية على النوافذ الجانبية والخلفية |
| كابينة المشغل - المكونات (11) | سلم طوارئ منزلق (من النوع القلاب) مع قفص للسلم |
| كابينة المشغل - المكونات (12) | الوصول إلى الماكينة عن طريق سلم وصول قابل للسحب، زاوية سلم تبلغ 45 درجة تقريبًا، تشغيل هيدروليكي |
| كابينة المشغل - المكونات (13) | لوحة أجهزة قياس قوية، بما في ذلك شاشة BCS ملونة كبيرة بتقنية الانعكاس |
| كابينة المشغل - ميزات نظام التحكم في اللوحة (BCS III) (7) | ذاكرة أعطال مع تخزين الحالات ذات الصلة |
| نظام التشحيم الأوتوماتيكي - السعة - حاوية الشحم | 710 l ( 188 جالون (أمريكي) ) |
| نظام التشحيم الأوتوماتيكي - النوع (1) | نظام ثنائي الدوائر مزوّد بمضخات تُدار هيدروليكيًّا ومخصصة للمهام الشاقة ووحدة تحكم مرحل الوقت الإلكترونية بغية ضبط أوقات التوقف المؤقت/التشحيم |
| نظام التشحيم الأوتوماتيكي - النوع (2) | أعطال النظام التي يعرضها نظام التحكم في اللوحة |
| نظام التشحيم الأوتوماتيكي - النوع (3) | فلاتر التشحيم (200 ميكرون) بين محطة الخدمة والحاوية وكذلك وراء مضخة التشحيم مباشرةً |
| نظام التشحيم الأوتوماتيكي - النوع (4) | يتصل بنظام التشحيم ما يلي: – النقاط المحورية للملحق، والجرافة والأسطوانات |
| نظام التشحيم الأوتوماتيكي - النوع (5) | ما يلي متصل بنظام التشحيم :– حزوز لمحمل بكرات التأرجح – وحدتان من ريش التشحيم للتروس الداخلية لحلقة التأرجح |
| المرفقات - كل الجرافات (FS وBH) مزوّدة بمجموعة تآكل تتألف من: (2) | – أغطية الأجنحة على الجدران الجانبية – أغطية خلفية عند الحواف السفلية |
| المرفقات - ملحق المجراف المزوّد بعناصر TriPower حركية فريدة لضمان الميزات الرئيسية التالية: (3) | – قوة دافعة ثابتة عبر قوس الرفع بأكمله – مساعدة قوة التجميع |
| المرفقات - النوع (1) | فتحة الفحص في BH الذي يشتمل على ذراع رافعة واحدة |
| المرفقات - النوع (2) | خفض ذراع الرافعة (FS وBH) والذراع (FS) من دون استخدام الضغط باستخدام صمام طفو |
| المرفقات - النوع (3) | مجموعات الحماية من التآكل الخاصة للمواد عالية التآكل عند الطلب |
| المرفقات - النوع (4) | ممرات ضيقة ذات قضبان عند ذراع الرافعة (FS وBH) |
| المرفقات - النوع (5) | تتيح إجراءات اللحام لحامًا معاكسًا داخليًّا (لحام تحضيري مزدوج) حيثما أمكن |
| المرفقات - النوع (6) | يتم تخفيف إجهاد ذراع الرافعة والأذرع بعد اللحام |
| المرفقات - النوع (7) | تتميز أذرع الرافعة والأذرع بأنها مقاومة للي وبأنها ذات تصميم يحتوي على صندوق ملحوم من مصبوبة فولاذية كبيرة عند المناطق المحورية |
| المرفقات - النوع (8) | واقيات لأسطوانات المجراف (FS) |
| سعة الجرافة ـ المحراث الخلفي (في حالة التكديس بنسبة 1:1) | 22.0 m³ ( 28.8 yd³ ) |
| سعة الجرافة ـ مجراف أمامية (في حالة التكديس بنسبة 2:1) | 22.0 m³ ( 28.8 yd³ ) |
| محطة الخدمة القابلة للسحب - التركيب | محطة الخدمة القابلة للسحب المركّبة أسفل وحدة المحرك والتي يمكن الوصول إليها بسهولة من الأرض |
| الأوزان أثناء التشغيل - 6040 FS - ملاحظة | تتوفر وسادات الجنازير الأخرى عند الطلب |
