798 AC

Name: 798 AC
SKU: 57760
Availability: InStock

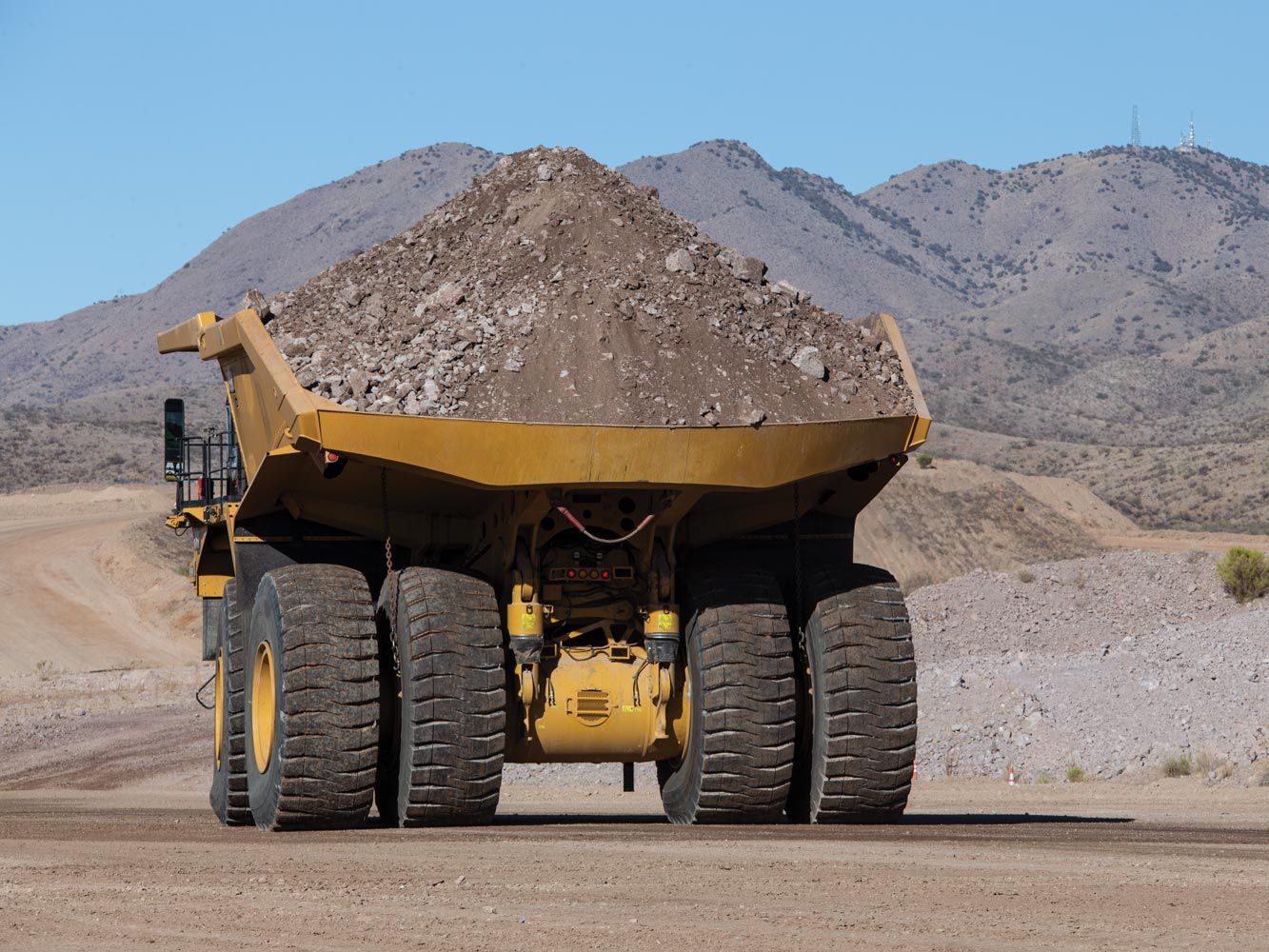

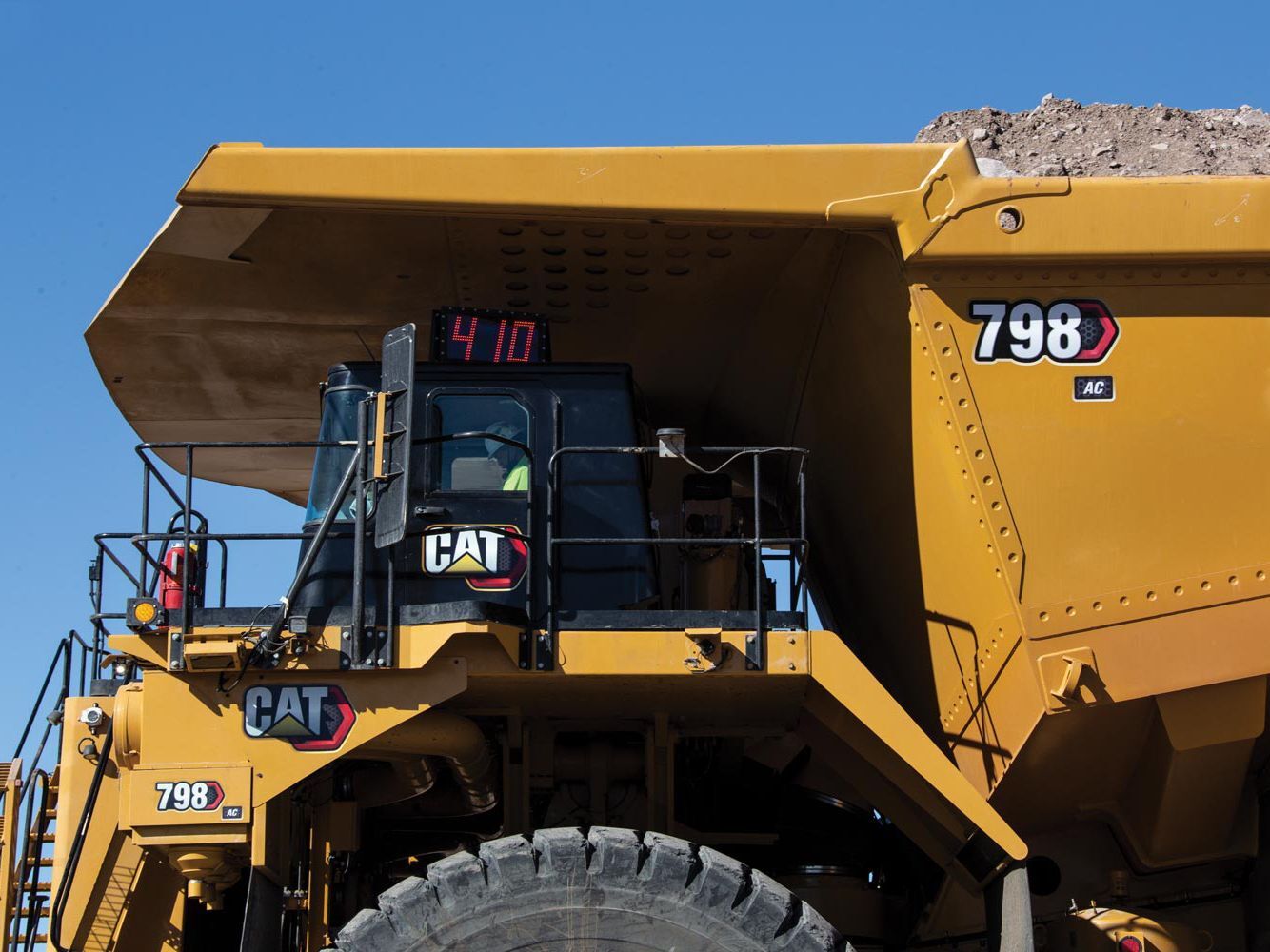

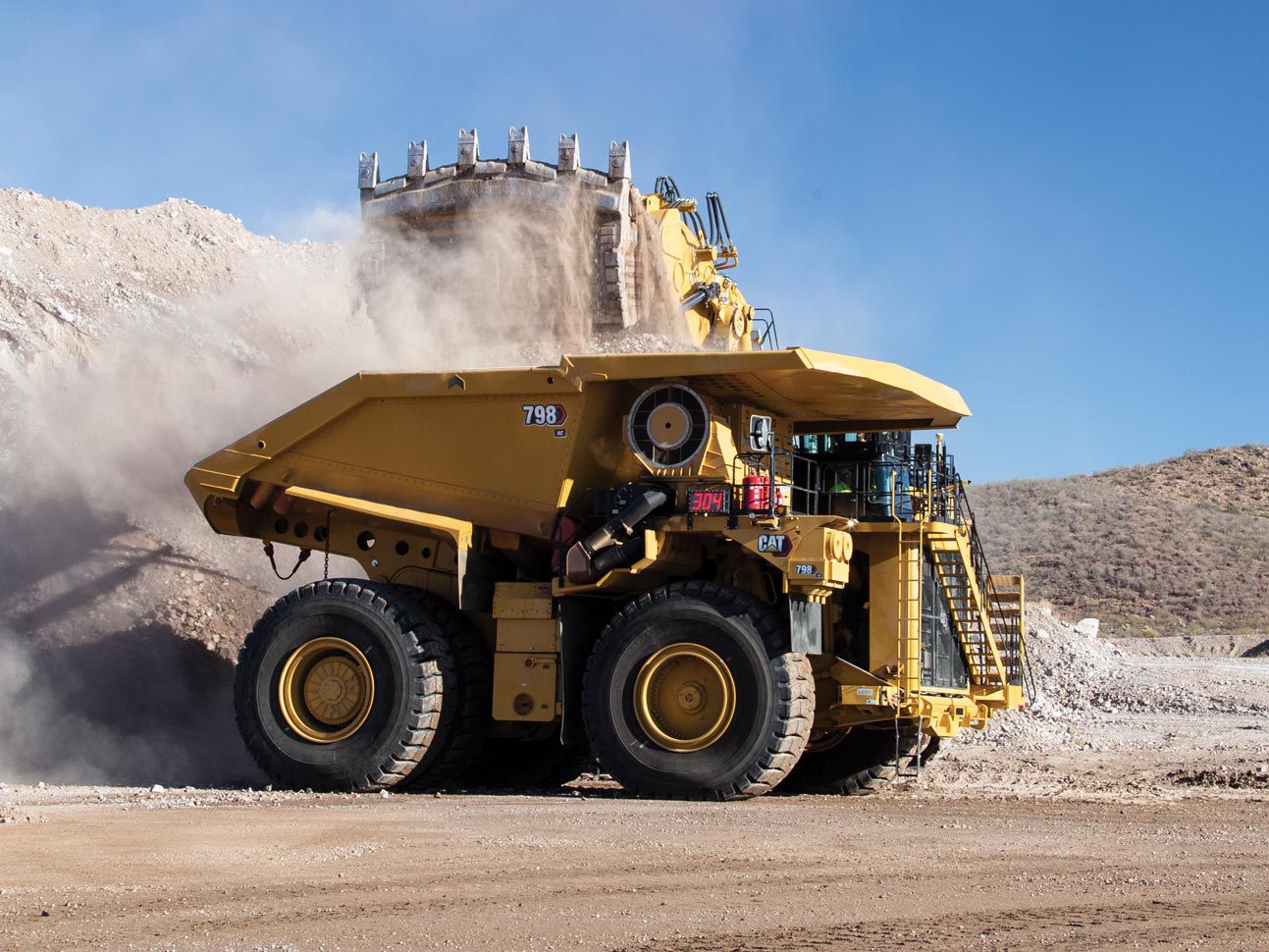

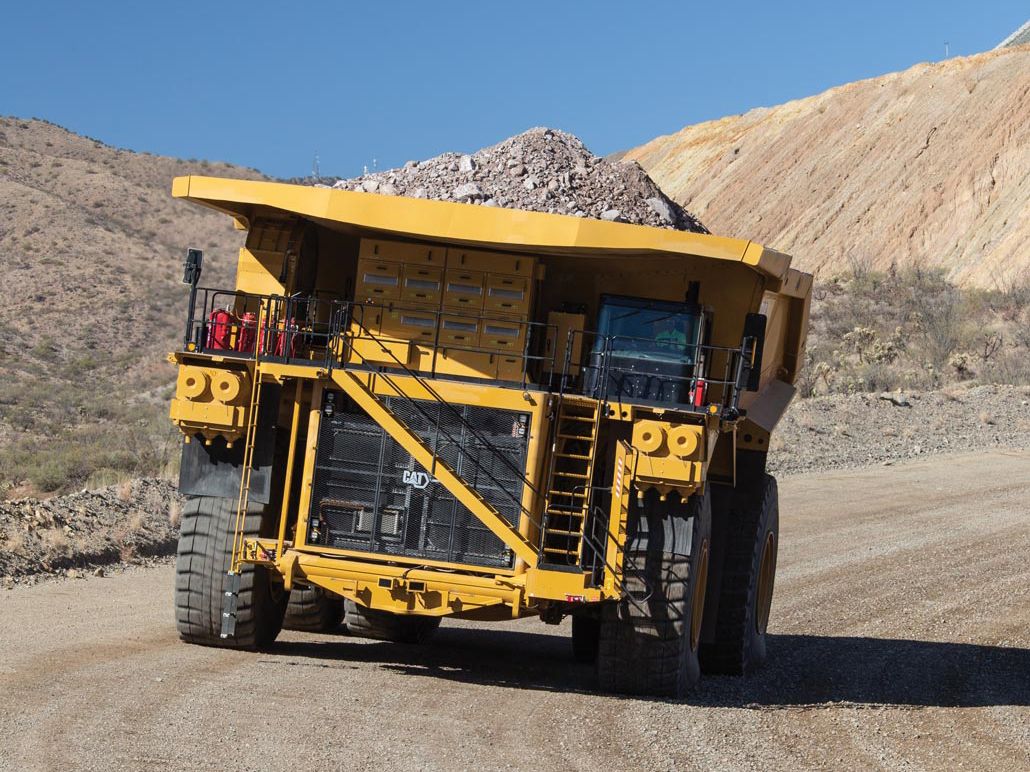

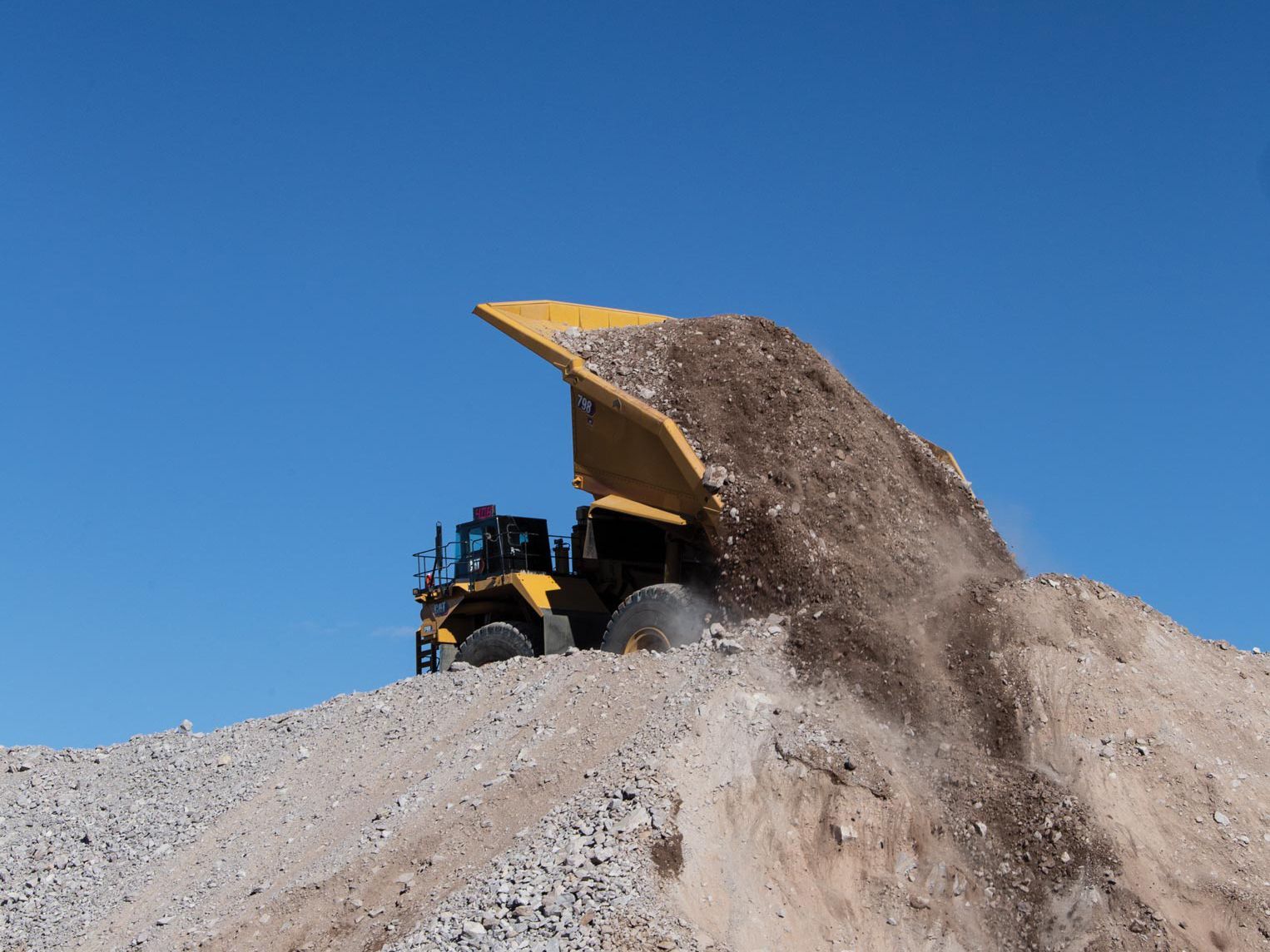

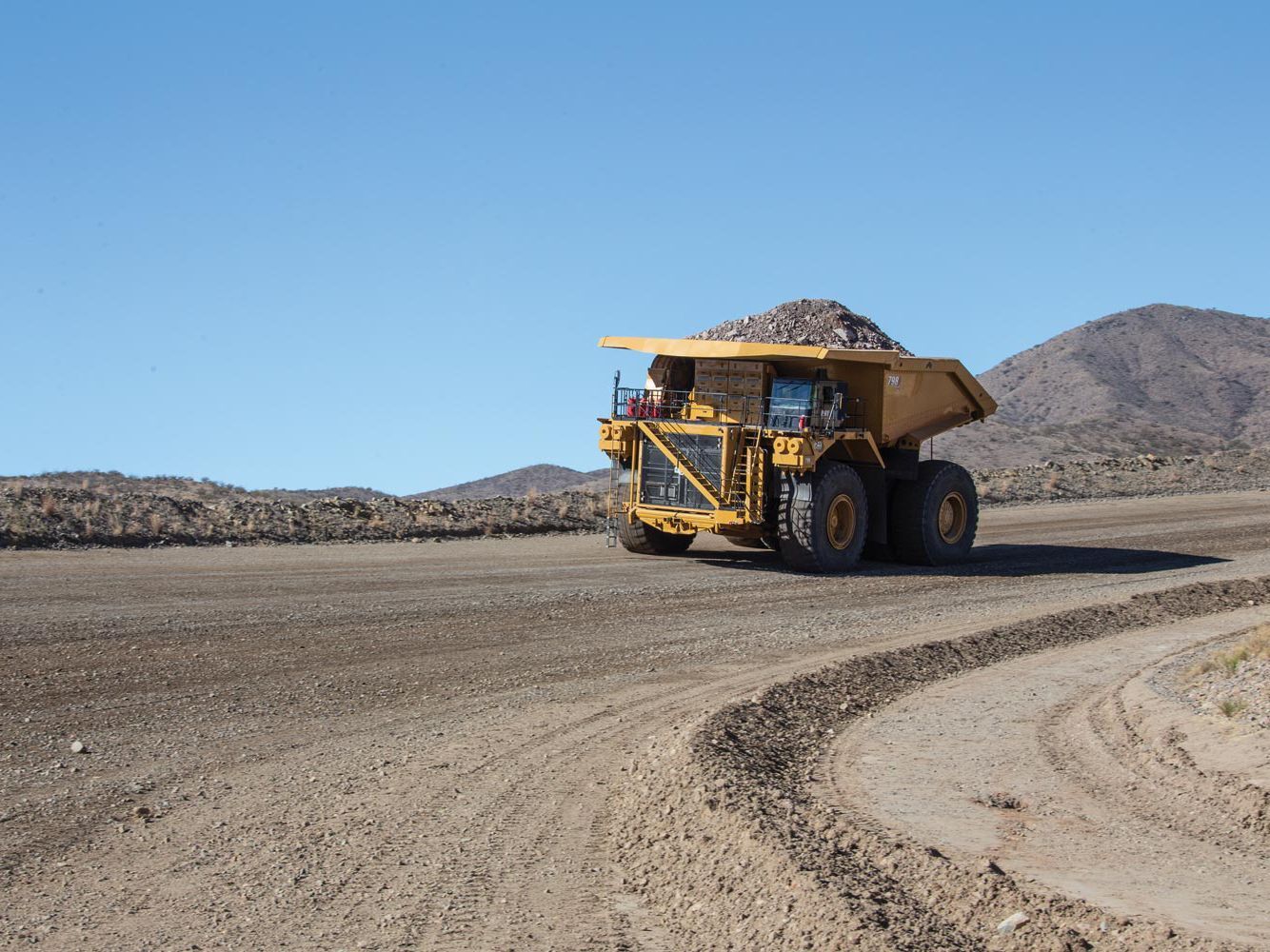

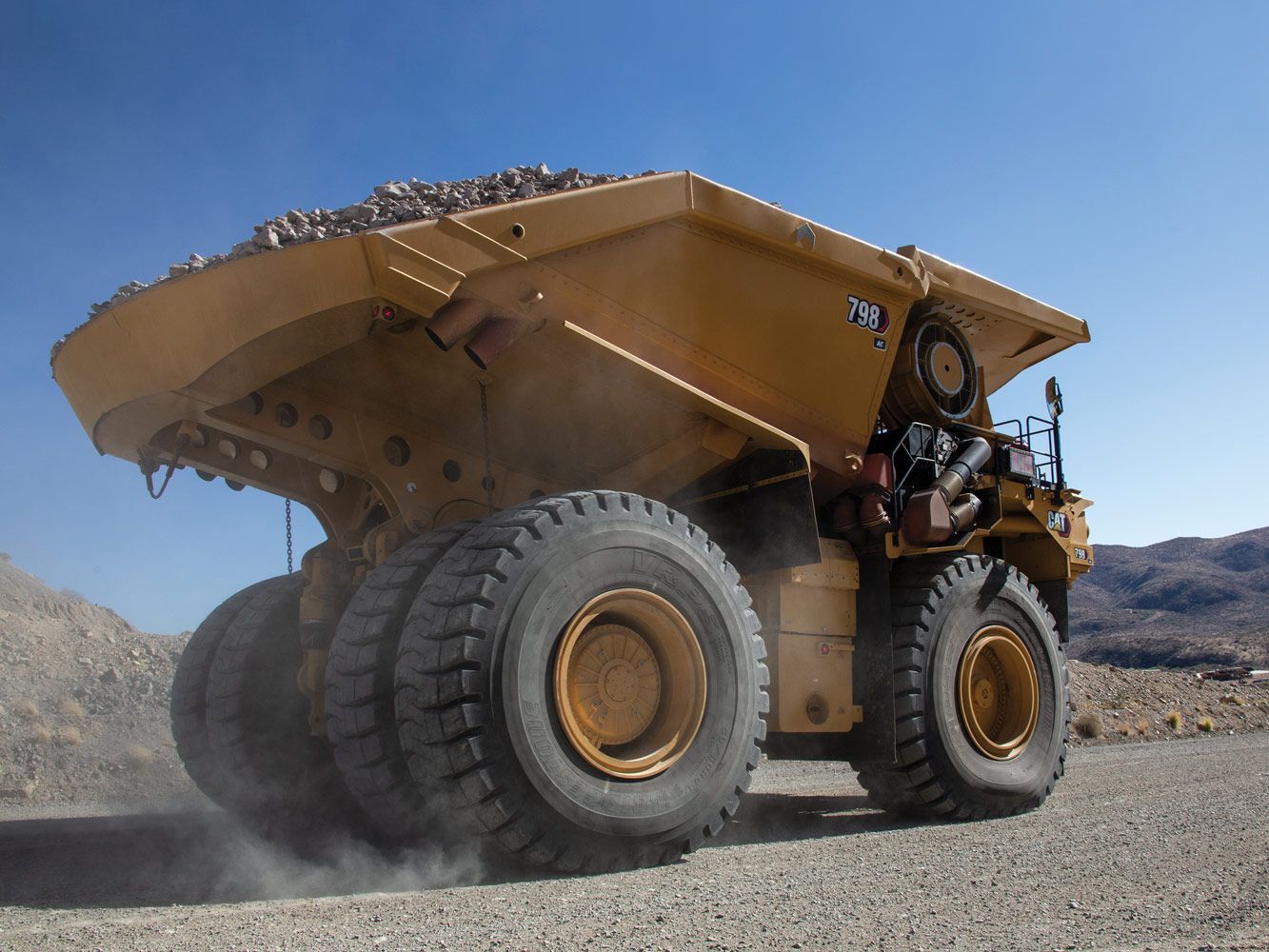

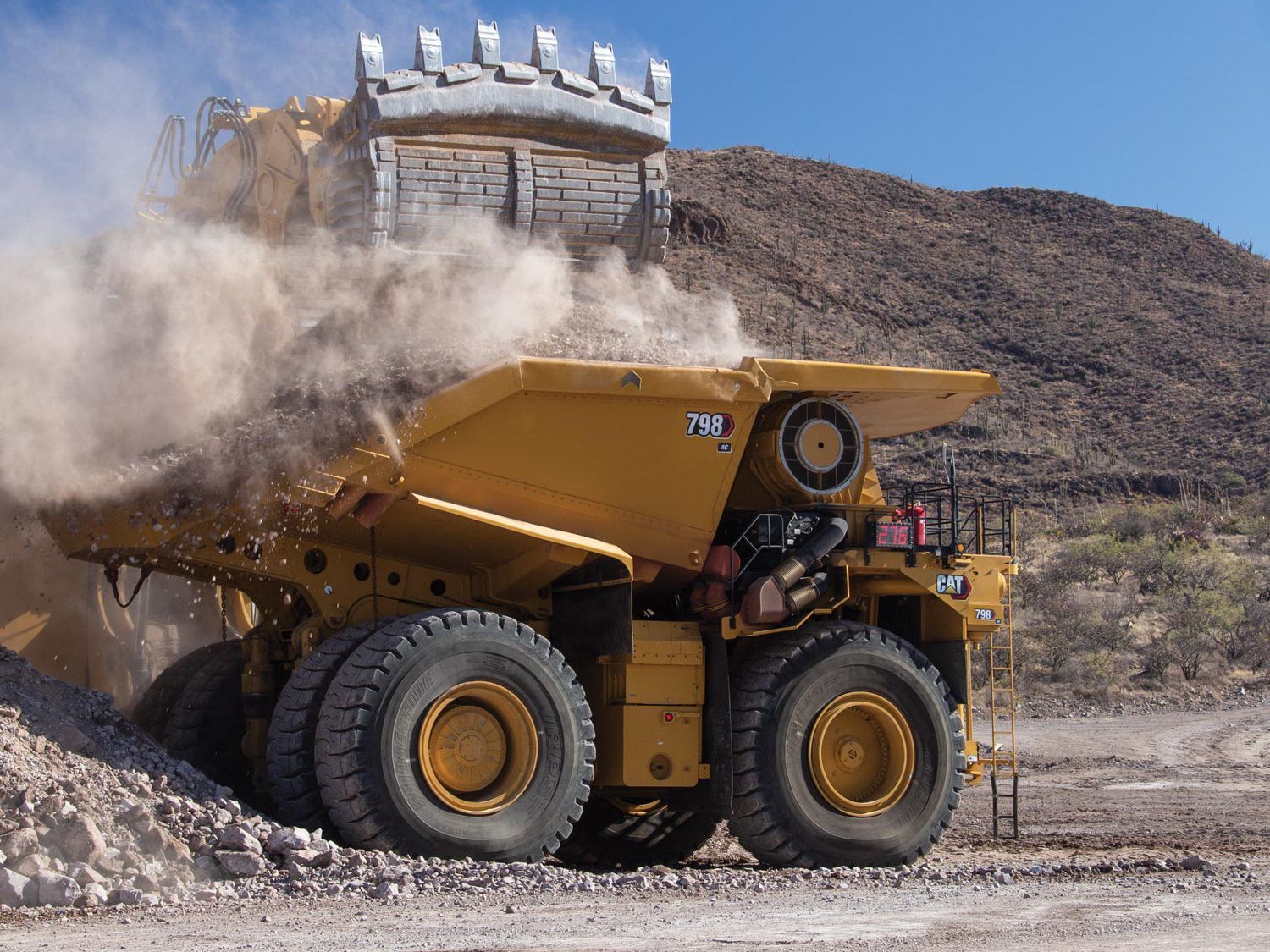

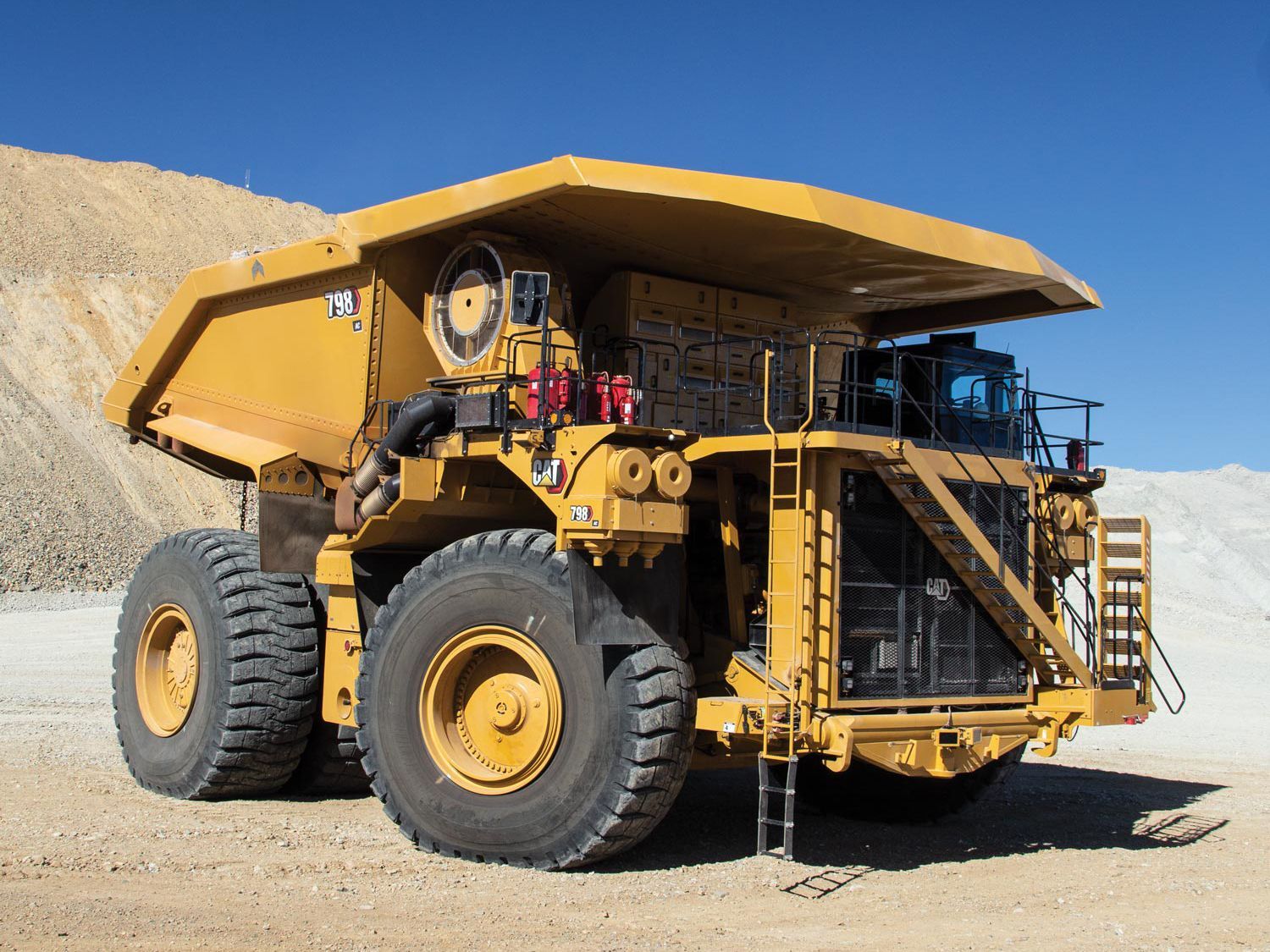

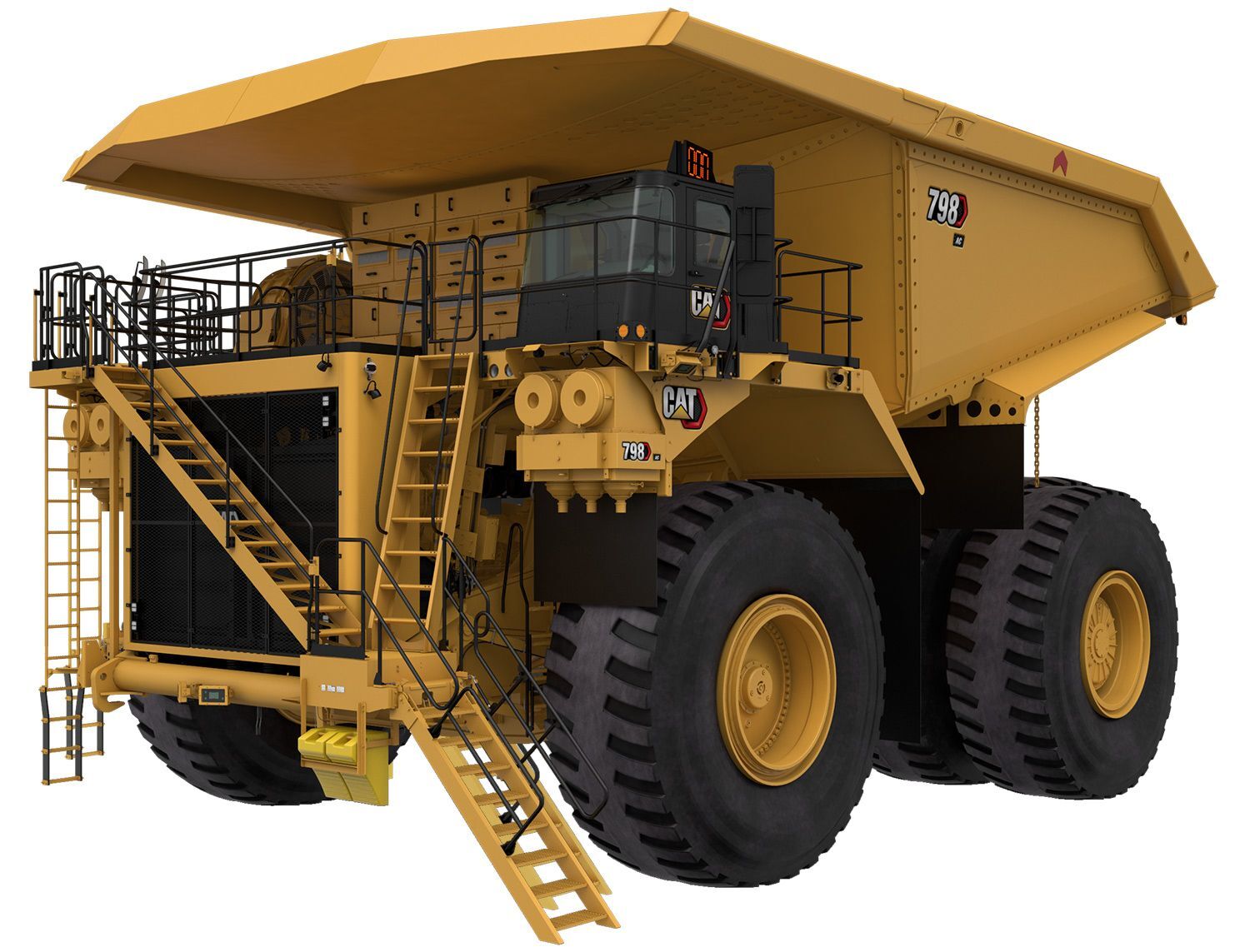

شاحنة التعدين كهربائية الدفع 798 AC

تم تصميم الشاحنة كهربائية الدفع Cat® 798 AC لنقل المزيد — بمزيد من الكفاءة وإمكانية التحكم والموثوقية أكثر من أي شاحنة أخرى كهربائية الدفع في السوق. وعلى الرغم من أنها قد تكون إضافة حديثة إلى مجموعة Cat من الفئة الفائقة، إلا أنها توفر نفس الأداء القوي المؤكد الذي تتوقعه من شاحنة Cat. يتميز الموديل 798 AC بحمولة صافية تصل إلى 372 طن (410 طن متري) وسرعة عالية على المنحدرات وسهولة الصيانة والتثبيط الكهربائي الممتاز وأداء الفرامل الفائق. النتيجة؟ إنتاجية مُحَسَّنة وتوافر عالٍ ومشغلون أكثر ثقة. من خلال نقل مواد أكثر في كل مرة تحميل وكل دورة وكل نوبة عمل، يمكن تشغيل الماكينة لنقل المواد مع تقليل التكلفة لكل طن، مما يعمل على تحسين الأرباح.

التصنيف: شاحنات التعدين

الوصف
معلومات إضافية

الأمان

رؤية أفضل بفضل مجال الرؤية الواسع من الكابينة وشبكة التثبيط نصف القطرية التي تحسّن الرؤية على الجانب الأيمن.
توفر السلالم القياسية العريضة مقاس 600 مم (23.6 بوصة)، والسطح المسطح، وفتحات أصابع القدم، وملحق سلم الوصول الكهربائي الاختياري إمكانية الوصول والخروج بمنتهى السهولة والأمان.
ميزات بناء الثقة مثل منع الارتداد، والتحكم في الجر، ومانع النقل العكسي، والتحكم التلقائي في المثبط، وتحذير مستشعر الباب للضغط على فرملة الانتظار.
تثبيط ديناميكي بالكامل من خلال شبكة نصف قطرية محكمة، مدعومة بتصميم مثبت الكفاءة للفرامل المبردة بالزيت على الأركان الأربعة من Caterpillar، للمناولة بثبات والإيقاف بثقة.
نظام فرامل ثانوية مستقل بالكامل يوفر إمكانية التحكم في حالات الطوارئ مع دواسة فرامل ثانوية هيدروليكية التشغيل تُستخدم كبديل احتياطي لعناصر التحكم الإلكترونية.

الإنتاجية

الشاحنة كهربائية الدفع الأكثر كفاءة في فئة حجمها — التي تنقل أطنانًا أكثر لكل لتر (أطنان مترية لكل جالون) وتنقل المزيد من المواد بشكل أسرع — بحيث يمكنك نقل المزيد خلال نوبة العمل، أو نقل نفس الكمية من المواد بشاحنات أقل.
متوفرة بقدرة حصانية أعلى لتعزيز الإنتاجية في الحُفر الأكثر عمقًا، بالإضافة إلى إعدادات القدرة الحصانية الأقل القابلة للاختيار بصورة إلكترونية والتي تتيح للشاحنة 798 العمل بتجانس أكبر مع أساطيل الماكينات المختلطة.
سهولة التشغيل وتقليل التكاليف بفضل التكامل الكبير لمحرك Cat ونظام الدفع الكهربائي بالتيار المتردد والمكونات الهيدروليكية وعناصر التحكم.
رؤية شاملة ومتكاملة لجميع معلمات الشاحنة لتحسين كفاءة استهلاك الوقود، ولتسريع التحميل على المنحدرات ولتحميل الأحمال الطفيلية عبر نطاق التشغيل.
تحكم ممتاز بالسرعة المنخفضة في مناطق الخدمة علاوةً على عزم دوران الموتور والتسارع الفائقين للسحب من المجراف.

راحة المشغل

تصميم مريح للكابينة ورؤية شاملة ممتازة وأدوات تحكم وأذرع ومفاتيح موضوعة بطريقة تتيح سهولة استخدامها.
نظام تحكم تلقائي في درجة الحرارة مع تقليل الاهتزازات والصوت.
مقعد من الجيل التالي مع أداة لضبط الارتفاع؛ ودعامة كتف قابلة للضبط لمنع حزام الأمان من الاحتكاك؛ ومسند ظهر للمقعد، ووسادات للجانب ولأسفل الظهر لزيادة الثبات.

إمكانية الخدمة

كما أن الإزاحة العالية والمعدل المنخفض لعدد دورات المحرك في الدقيقة إلى جانب معدلات القدرة الحصانية المعتدلة تعني قضاء وقت أطول على طرق النقل ووقت أقل في الورشة.
مجمعات مداخل وشواحن توربينية موجودة خارج الجزء بشكل حرف V في المحرك، مما يوفر لفنيي الصيانة مساحة أكبر للعمل في أعلى المحرك وداخل حجرة المحرك.
كابينة مكيفة الهواء ومحكمة الغلق بتقنية العاكس لا تحتاج إلى التنظيف، مما يعمل على تقليل مئات الساعات المستغرقة في الصيانة طوال عمر الشاحنة/
ممرات المحرك ومنصات الخدمة والمكونات المعيارية والتصميم الملائم للصيانة ونقاط الخدمة المجمعة التي يتم الوصول إليها من مستوى سطح الأرض.
فواصل زمنية أطول لتغيير الزيت (تصل إلى ثلاثة أضعاف) مع معدات محرك قياسية تشمل فلتر الزيت الذي يعمل بالطرد المركزي (COF) والفلتر ذاتي التنظيف (SCF).

المتانة والعمر الطويل

عمر افتراضي أولي للإصلاح يعادل 25000 ساعة لتقليل تكاليف الملكية، من خلال المحرك C175 مثبت الكفاءة ونظام الدفع الكهربائي.
تصميم قضيب بإطار مستقيم مثبت الكفاءة وبدرجة عالية من الموثوقية يقلل عمليات الانثناء والكسر التي قد تحدث عند النقاط ذات تركيزات الإجهاد.
متانة فائقة تتحقق من خلال بنية جزء صندوقي يستخدم مواصفات الفولاذ لدى شركة Caterpillar للحصول على خصائص لحام ممتازة.
زيادة العمر الافتراضي لإطار الهيكل بفضل قضبانه الرئيسية ذات القطاعات العميقة الداعمة للأجزاء الأكثر تأثرًا، والتي من شأنها تخفيف مستويات الضغط الواقع على إطار الهيكل.
الشاسيه ومجموعة نقل الحركة والمحرك والمكونات التي يتم تصميمها بما يتيح إعادة بنائها — مما يتيح الاستفادة منها لفترات متعددة والاستفادة من الأداء الجديد المماثل للمكونات الجديدة بسعر ضئيل.

نظام دفع كهربائي بالتيار المتردد ومجموعة نقل حركة مثبتة الكفاءة

نظام جهد كهربائي عالٍ يعمل بتيار أقل من معظم الشاحنات المنافسة، مما يحقق زيادةً في الكفاءة، وتقليل توليد الحرارة، ومكونات أقل حجمًا وأخف وزنًا، وعمر افتراضي أطول للمكونات.
شبكة تثبيط بنمط نصف قطري ذات موتور كهرباء تيار متردد لا تتطلب الصيانة الدورية للموتور وتكون أكثر هدوءًا وأخف من الشبكات الصندوقية.
أجهزة ترانزستور ثنائي القطبية ذات بوابة معزولة (IGBT) عالية التردد وحديثة لتحقيق أقصى كفاءة لنظام الدفع الكهربائي بالتيار المتردد، ومولد تيار متردد بدون فرشاة وثنائي المحمل يزيد من العمر الافتراضي ويقلل الصيانة، دون الحاجة إلى تركيب رفادات.
تثبيط ديناميكي للدفع الكهربائي بالتيار المتردد لتوفير قدرة التثبيط المستمرة، وموتور كهربائي بالتيار المتردد يقلل الصيانة، وأجهزة ترانزستور ثنائي القطبية ذات بوابة معزولة (IGBT) عالية التردد وحديثة للحصول على أقصى كفاءة من نظام الدفع الكهربائي بالتيار المتردد.
مروحة نفخ هيدروليكية متغيرة توفر التبريد المحسّن حتى في وقت التباطؤ لزيادة أداء المكونات والعمر الافتراضي لها.

الاستدامة

مصممة لتقليل استهلاك الوقود، مما يقلل انبعاثات المحرك وانبعاثات الكربون.
يقلل المحرك الاختياري، الذي يفي بمعايير وكالة حماية البيئة الأمريكية (EPA) من المستوى 4 النهائي / الاتحاد الأوروبي من المرحلة V، أكاسيد النيتروجين بنسبة 62% والجسيمات بنسبة 93% عند مقارنته بانبعاثات المستوى 1.
تقليل النفايات بفضل فلتر الزيت الذي يعمل بالطرد المركزي (COF) وفلتر المحرك ذاتي التنظيف القياسي، واستهلاك أقل للزيت.
محركات متوافقة مع وقود الديزل الممزوج بأنواع وقود منخفضة الكربون مثل الوقود الحيوي والوقود المتجدد، بالإضافة إلى خيارات القدرة مثل العربة.
برامج Cat Rebuild وCat Reman التي تحافظ على المواد الخام وتعمل على ترشيد استهلاك الطاقة وتقلل من الانبعاثات.

حلول التقنية

مجهزة بنظام المراقبة Product Link™ Elite القياسي، مما يوفر معلومات حالة الماكينة والحمولة الصافية للحفاظ على التشغيل عند مستويات عالية ولتمكين التخطيط الاستباقي للصيانة.
نظام Cat MineStar™ Command for hauling المجهز في المصنع والمتكامل تمامًا للسحب، وهو حل مستقل للنقل أثبت أنه يزيد الإنتاجية بنسبة تصل إلى 30%.
نظام MineStar Fleet الاختياري، وهو نظام لمراقبة أسطول المعدات، لقياس عملية النقل الشاملة وإدارتها وزيادة الاستفادة منها.
نظام MineStar Detect الاختياري للكشف عن الاقتراب، والذي يستخدم الكاميرات لمنح المشغلين رؤية أفضل لما يحدث حول معداتهم.
يقوم نظام أمان السائق (DSS) من Cat الاختياري داخل الكابينة بتنبيه المشغل في حالة اكتشاف كلال أو تشتيت.

الهياكل من CAT

الهياكل مصممة لتناسب الشاسيه، وهي بأحجام تلبي متطلبات الحمولة وتعمل كجزء من نظام الشاحنة.
خيار جسم تفريغ عالي الكفاءة يتميز بخفة الوزن والبساطة والمتانة.
من خلال تصميم البنية المبسط الفريد، يزيد الجسم عالي الكفاءة من طول العمر ويقلل الوزن لزيادة الحمولة الصافية في الوقت ذاته.
جسم عالي الكفاءة بحجم ومواصفات تلبي الاحتياجات الخاصة للمنجم، والاحتياجات التي يفرضها التجزؤ، والتآكل، والالتصاق، وأداة التحميل.

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

مجموعة نقل الحركة

محرك الديزل Cat® C175-16: بقدرة 2610 كيلووات (3500 hp) بتحسين لاستهلاك الوقود، يكافئ المستوى 2 لوكالة حماية البيئة (EPA) الأمريكية (يتاح للأسواق المعنية)
محرك الديزل Cat® C175-16: بقدرة 2610 كيلووات (3500 hp) للمستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي (يتاح للأسواق المعنية)
محرك الديزل C175-16
– شحن توربيني (4)/مزوَّد بمبرد لاحق (ATAAC)
– فلتر زيت بالطرد المركزي
– فلتر زيت ذاتي التنظيف
– مولد التيار المتردد للشحن (225 أمبير)، بدون فرشاة
– التشحيم الأولي/المحرك
– منظف هواء مزوَّد بمنظف أولي (4)
– استشعار ضغط الزيت من عدة نقاط
– العادم - كاتم الصوت، مخرج الجانب الأيمن
محرك الديزل Cat C175-20 (الارتفاع العالي فقط)
- 3095 كيلووات (4150 hp) بتحسين لاستهلاك الوقود (يتاح للأسواق المعنية)
- فلتر زيت بالطرد المركزي
- فلتر زيت ذاتي التنظيف
- مولد التيار المتردد للشحن (225 أمبير)، بدون فرشاة
- التشحيم الأولي/المحرك
- منظف هواء مزوَّد بمنظف أولي (4)
- استشعار ضغط الزيت من عدة نقاط
- العادم - كاتم الصوت، مخرج الجانب الأيمن
نظام الفرامل:
– تثبيط ديناميكي كهربائي مع سرعة منخفضة مختلطة
– مبردة بالزيت ومزودة بأقراص متعددة (أمامية وخلفية) – خدمة، انتظار، ثانوية
– فرملة حمل (المحور الخلفي فقط)
– مواد أقراص الفرامل ذات مدة الخدمة الطويلة
– التحكم التلقائي في المثبط (ARC)
– موتور تحرير الفرامل (للجر)
مجموع دفع وحركة بالتيار المتردد AC من Cat®:
– مولد تيار متردد AC
– مواتير حث للتيار المتردد AC (عزم دوران مرتفع)
– تحكم في موتور IGBT
– شبكة تثبيط نصف قطرية مع تحكم في موتور التيار المتردد AC
– سرعة قصوى قابلة للبرمجة
– تقنية TorqueBoost
– نظام تحكم في الجر
إدارة تغيير الاتجاه:
– محايد عكسي عند رفع الجسم لأعلى
– مانع نقل السرعة أثناء رفع الجسم لأعلى
– مانع النقل العكسي
– مانع التحرك بالقصور الذاتي في الوضع المحايد
– مانع بدء التشغيل في الوضع المحايد
الخصائص الإضافية:
– التشحيم والفلترة المستمران للمحور الخلفي
– تبريد الزيت المستمر للمحور الخلفي

التشغيل وأدوات التحكم

كابينة مزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، معزولة/مكتومة الصوت
المقعد، المشغل، تعليق هوائي، قابل للضبط، مسخن/مبرد
حزام مقعد، المشغل، ثلاثي النقاط
مقعد، مدرب، تعليق هوائي، قابل للضبط
حزام مقعد مدرب، ثنائي النقاط
عجلة قيادة، قابلة للإمالة، تلسكوبية، آلة تنبيه
آلة التنبيه، كهربائية
ذراع تبديل الاتجاه
التثبيط بدواسة واحدة والتحكم وتحكم في الفرامل المبردة بالزيت
مفتاح تبادلي للتحكم التلقائي في التثبيط (ARC)
مفتاح فرملة الحمل
الزجاج الأمامي مع زجاج ملون/أمان
النافذة، كهربائية، للمشغل/الراكب
ماسحات الزجاج الأمامي (2)، نظام التحكم في الوضع المتقطع والغاسلة
حاجب الشمس (2)
حيز تخزين خلف المقاعد
حامل الأكواب (2)
مصابيح سقف الكابينة
إمكانية تركيب راديو ترفيهي مع السماعات وعدة التوصيلات الكهربية
المحول، 12 فولت
إمداد طاقة تيار مستمر بجهد 12 فولت (1)
المرايا، قياسية (جهة اليسار-مسطحة، جهة اليمين-مقوسة)
سلم وصول ثابت، إمكانية وصول من الأرض جهة اليسار
سلم وصول ثابت، وصول دائري من الجانب الأيمن (الارتفاع العالي فقط)
نظام التدفئة والتهوية وتكييف الهواء (HVAC):
– بيئة مفلترة ومكيفة الضغط
– مكيف هواء
– مسخن/مزيل صقيع
مقاييس إنجليزية أو مترية:
– عداد السرعة
– عداد لفات المحرك
– عداد ساعات كهربائية
– مستوى الوقود
– مستوى سائل عادم الديزل DEF (المحركات التي تفي بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي / الاتحاد الأوروبي من المرحلة V فقط)
– درجة حرارة الزيت الهيدروليكي
– درجة حرارة سائل تبريد المحرك
الخدمة والمعلومات:
– منفذ التوصيل التشخيصي
– مؤشر تعطل التحكم الإلكتروني في المحرك
– إنذار، فرامل انتظار/ فتخ باب المشغل
– منفذ اتصالات عن بعد لطرف ثالث
– مستشار لمركز رسائل نظام VIMS

كهربي

تنبيه صوتي، الرجوع للخلف
النظام الكهربائي، 24 فولت مع قواطع ومنصهرات
البطاريات، 12 فولت (8) وقدرة 90 أمبير في الساعة
مقبس شحن للبطارية من مستوى سطح الأرض
الإضاءة، الإشارات/الخدمة:
– مصابيح أمامية (4 ضوء منخفض، 4 للضوء العالي)، LED
– مصابيح أمامية (4 ضوء منخفض، 2 للضوء العالي)، LED (الارتفاع العالي فقط)
– رجوع للخلف وتحديد/خطر، LED
– إشارات اتجاهية (أمامية وخلفية)، LED
– الوصول إلى السلم الأمامي/سطح الخدمة، LED
– مصابيح توقف/مؤخرة، LED
– حجرة المحرك، LED
– مصابيح تحذير لطاقة المحول، LED
مؤشر حمولة صافية، أحمر/أخضر
الحمولة الصافية، شاشة عرض رقمية

الخصائص والمعدات الإضافية

مراكم (التوجيه والفرامل) – معتمدة لدى أستراليا وكندا
نظام التشحيم التقائي
وقاءات للمكونات الدوارة
أغطية الحماية من الأوحال
خطاطيف الجر والمسامير (أمامية)
مسمار الجر (خلفي) (الشاحنة الفارغة فقط)
جنوط 44 x 63، ستة مواضع (6)
التزويد بالوقود:
– خزان وقود 4922 لتر (1300 جالون) (المحركات ذات استهلاك الوقود المُحَسَّن فقط)
– خزان وقود 4543 لتر (1200 جالون) (المحركات التي تفي بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي من المرحلة V فقط)
– خزان سائل عادم الديزل 379 لتر (100 جالون) (المحركات التي تفي بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي من المرحلة V فقط)
– فلتر وقود مزود بفاصل مياه
– نظام وقود للتعبئة السريعة بمعدل 210 جالون في الدقيقة (على اليسار واليمين)
الخدمة:
– منصات خدمة للمحرك (2)
– تعليمات خدمة ANSI أو ISO
– منافذ S•O•S℠ لأخذ العينات (الزيت الهيدروليكي، سائل تبريد المحرك، زيت المحرك)
– إمكانية قفل الماكينة من مستوى الأرض (البطارية)
– إيقاف تشغيل المحرك عند مستوى الأرض
– قفل مجموعة نقل الحركة
– قفل مجموعة نقل الحركة عند مستوى الأرض (الارتفاع العالي فقط)
– قفل نظام بدء تشغيل المحرك
– التوصيل الإضافي السريع من أجل التفريغ "المترافق"
– التوصيل الإضافي السريع للتوجيه (الجر)

المنتجات التقنية من CAT®

نظام Cat® MineStar™ Detect (رادار وكاميرا)
نظام Cat® Product Link™ Elite (خلوي)

جسم التفريغ

جسم عالي الكفاءة (HE)، 218-276 م³ (285-361 ياردة³)
– مجموعة مراقبة الجسم عالي الكفاءة (HE)
– طاردات الصخور (سلسلة)

مانع التجمد

سائل التبريد طويل العمر (ELC) من Cat يوفر الحماية حتى –35 درجة مئوية (–30 درجة فهرنهايت)

معلومات إضافية

المحرك - إجمالي القدرة - SAE J1995	2610 كيلووات ( 3500 حصان )
موديل المحرك	Cat® C175-16
المحرك - صافي القدرة - SAE J1349	2539 كيلووات ( 3405 حصان )
المحرك - إجمالي القدرة الاختياري - SAE J1995	2312 كيلووات ( 3100 حصان )
المحرك - السرعة المقدرة	1800 دورة في الدقيقة ( 1800 دورة في الدقيقة )
المحرك - تصنيف الانبعاثات	تحسين للوقود
المحرك - التجويف	175 مم ( 6.9 بوصة )
المحرك - الشوط	220 مم ( 8.7 بوصة )
المحرك - الإزاحة	85 l ( 5187 بوصة³ )
المحرك - ملاحظة (1)	تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد.
المحرك - ملاحظة (2)	يتاح المستوى 4 النهائي لوكالة حماية البيئة (EPA) الأمريكية / المرحلة V للاتحاد الأوروبي للأسواق المعنية.
المحرك - ملاحظة (3)	تصنيفات الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 2312 كيلووات / 3,100 hp
المحرك - الارتفاع العالي فقط - موديل المحرك	Cat® C175-20
المحرك - الارتفاع العالي فقط - إجمالي القدرة SAE J1995:2014	3095 كيلووات ( 4150 حصان )
المحرك - الارتفاع العالي فقط - صافي القدرة - SAE J1349:2011	2983 كيلووات ( 4000 حصان )
المحرك - الارتفاع العالي فقط - السرعة المقدرة	1750 دورة في الدقيقة ( 1750 دورة في الدقيقة )
المحرك - الارتفاع العالي فقط - تصنيف الانبعاثات	تحسين للوقود
المحرك - الارتفاع العالي فقط - التجويف	175 مم ( 6.9 بوصة )
المحرك - الارتفاع العالي فقط - الشوط	220 مم ( 8.7 بوصة )
المحرك - الارتفاع العالي فقط - الإزاحة	106 l ( 6469 بوصة³ )
المحرك - الارتفاع العالي فقط - ملاحظة 1	تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد.
المحرك - الارتفاع العالي فقط - ملاحظة 2	تصنيف الطاقة الإضافية القابلة للاختيار لتوفير استهلاك الوقود: 2983 kW / 4000 hp
الأوزان - تقريبية - إجمالي وزن الماكينة المقدر	623690 كجم ( 1375000 رطل )
الأوزان - تقريبية - وزن الشاسيه	205852 كجم ( 453826 رطل )
الأوزان - تقريبية - نطاق وزن الجسم	38 833 – 43 275 كجم (85,611 – 95,406 رطل)
الأوزان - تقريبية - ملاحظة (1)	استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار.
الأوزان - تقريبية - ملاحظة (2)	وزن الشاسيه مع خزان وقود ممتلئ بنسبة 100%، والمرفاع، ومجموعة تثبيت الجسم والجنوط والإطارات.
الأوزان - تقريبية - ملاحظة (3)	يختلف وزن الجسم حسب طريقة تجهيزه.
الأوزان - تقريبية - الحمولة الصافية الاسمية المقدرة	372 t ( 410 ton (US) )
توزيعات الأوزان - تقريبية - المحور الأمامي ـ مُحمَّلة	33 % ( 33 % )
توزيعات الأوزان - تقريبية - المحور الخلفي - مُحملة	67 % ( 67 % )
توزيعات الأوزان - تقريبية - ملاحظة	تحسين توزيعات الوزن مع جسم Cat.
نظام الدفع AC - إجمالي نسبة الخفض	35:01:00
نظام الدفع AC - أعلى سرعة - مُحملة	64 كم/س ( 40 ميل/ساعة )
نظام الدفع AC - المولد/مولد التيار المتردد	محمل مزدوج، دون فرشاة، مُثبَّت بالمحرك
نظام الدفع AC - أدوات التحكم	كابينة مكيفة الضغط ومبردة بالهواء مزوَّدة بتقنية العاكس IGBT مع ميزة الفلترة
نظام الدفع AC - موتور العجلات	تحريض AC عالي العزم من Cat، مُثبت بالمحور الخلفي
نظام الدفع AC - نظام التبريد	نظام تبريد متغير السرعة، هيدروليكي التشغيل من Cat
الإطارات - الجنوط	جنوط 44 بوصة x 63 بوصة
الإطارات القياسية	59/80 R63
الإطارات - ملاحظة (1)	تتوفر أيضًا حواف الإطارات الاختيارية سريعة التغيير.
الإطارات - ملاحظة (2)	توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH).
نظام الفرامل - فرامل الخدمة	رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل
نظام الفرامل - فرملة قرصية رطبة أمامية منطقة السطح	146081 cm² ( 22642 in² )
نظام الفرامل - الخلفية - منطقة سطح الفرامل القرصية الرطبة	211163 cm² ( 32730 in² )
نظام الفرامل - المعايير	فرامل خدمة وثانوية: ISO 3450:2011
نظام الفرامل - التثبيط الكهربي	تصميم الشبكة نصف القطرية
نظام الفرامل - قوة التثبيط الديناميكية ـ مستمر	4086 كيلووات ( 5480 حصان )
نظام الفرامل - فرامل الانتظار	رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير
نظام الفرامل - فرملة الحمل	فرامل الخدمة الخلفية
نظام الفرامل - ملاحظة	نظام الفرامل المانعة للانغلاق (ABS) اختياري مع حزمة CMD
السعة - جسم HE - عامل الملء 100% - في حالة الخفض	129-200 م³ (168-261 ياردة³)
السعة - جسم HE - عامل الملء 100% - في حالة التكديس بنسبة 2:1 وفقًا لمعايير SAE.	218-276 م³ (285-361 ياردة³)
السعة - جسم HE - عامل الملء 100% - ملاحظة	اتصل بوكيل Cat المحلي فيما يتعلق بتوصيات الجسم.
رافعات الجسم - النوع	أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد.
رافعات الجسم - تدفق المضخة - التباطؤ العالي	964 لتر/دقيقة ( 257.3 جالون/دقيقة )
رافعات الجسم - إعداد صمام التصريف - الرفع	20884 كيلو باسكال ( 3029 رطل لكل بوصة مربعة )
رافعات الجسم - وقت رفع الجسم - التباطؤ العالي	21 s ( 21 s )
رافعات الجسم - وقت خفض الجسم - في حالة الطفو	22 s ( 22 s )
رافعات الجسم - الخفض الكهربائي للجسم - التباطؤ العالي	17.5 s ( 17.5 s )
رافعات الجسم - ملاحظة (1)	يتم تثبيت أسطوانات هيدروليكية مزدوجة ثنائية المرحلة خارج الإطار الرئيسي؛ وفي كلتا المرحلتين يتم تثبيت أسطوانات مزدوجة العمل.
رافعات الجسم - ملاحظة (2)	ترتفع القدرة في كلتا المرحلتين؛ وتنخفض في كلتا المرحلتين.
رافعات الجسم - ملاحظة (3)	يقلل التعديل التلقائي المنخفض للهيكل من التصادم الواقع على الإطار.
تعليق - النوع	أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية
تعليق - الشوط الفعال للأسطوانة - الأمامية	254 مم ( 10 بوصة )
تعليق - الشوط الفعال للأسطوانة - الخلفية	133.35 مم ( 5 بوصة )
سعات إعادة التعبئة للخدمة - خزان الوقود (المستوى 4)	4542 l ( 1200 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - خزان سوائل عادم الديزل	379 l ( 100 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - نظام التبريد	799 l ( 211 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - علبة المرافق	310 l ( 82 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - مجموعة الإدارة النهائية - لكل مجموعة	254 l ( 67 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - النظام الهيدروليكي - بما في ذلك الخزان	1458 l ( 385 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي	1121 l ( 296 جالون (أمريكي) )
سعات إعادة التعبئة للخدمة - خزان الشحم	41 كجم ( 90 رطل )
سعات إعادة التعبئة للخدمة - ملاحظة (1)	يتوفر خزان سائل عادم الديزل DEF فقط لخيار المحرك الذي يفي بمعايير وكالة حماية البيئة الأمريكية (EPA) من المستوى 4 النهائي / الاتحاد الأوروبي المرحلة V
سعات إعادة الملء في الخدمة - الارتفاع العالي فقط - النظام الهيدروليكي (يشمل الخزان)	1296 l ( 342 جالون (أمريكي) )
الكابينة - مكيف الهواء	HFC – المُبرِّد 134A: 21600 وحدة حرارية بريطانية/ساعة
الكابينة - المسخن / مزيل الصقيع	24600 Btu/h ( 24600 Btu/h )
الكابينة - ملاحظة	قدرات استيعاب درجات الحرارة المحيطة تصل إلى -150 درجة مئوية (-5 درجات فهرنهايت) للمسخن/مزيل الصقيع وما يصل إلى 50 درجة مئوية (122 فهرنهايت) لتكييف الهواء.
الكابينة - معايير هيكل الحماية من الانقلاب (ROPS) (1)	يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 للمشغل ومعايير ISO 13459:2012 للمدرب.
الكابينة - معايير هيكل الحماية من الأجسام المتساقطة (FOPS)	يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II للمشغل ومعايير ISO 13459:2012 من المستوى II للمدرب.
معايير الصوت	مستوى ضغط الصوت للمشغل، 75 ديسيبل(A)، مقاسًا حسب ISO 6394:2008 وISO 6396:2008.
زاوية التوجيه	39 ° ( 39 ° )
التوجيه - قطر الدوران - الأمامي	32.4 m ( 106.3 قدم )
معايير التوجيه	معايير التوجيه: ISO 5010:2007
التوجيه - ملاحظة	قطر الدوران (ISO 7457:1997)
الأبعاد (بالتقريب) - الارتفاع - قمة هيكل الحماية من الانقلاب (ROPS)	6720 مم ( 22.1 قدم )
الأبعاد (بالتقريب) - الطول الإجمالي	15679 مم ( 51.44 قدم )
الأبعاد (بالتقريب) - قاعدة العجلات	6674 مم ( 21.9 قدم )
الأبعاد (بالتقريب) - المحور الخلفي - المؤخرة	4898 مم ( 16.07 قدم )
الأبعاد (بالتقريب) - خلوص التفريغ ـ فارغة	1744 مم ( 5.72 قدم )
الأبعاد (بالتقريب) - ارتفاع التحميل - فارغ	7784 مم ( 25.54 قدم )
الأبعاد (بالتقريب) - الارتفاع الكلي - الجسم مرفوع	14890 مم ( 48.85 قدم )
الأبعاد (بالتقريب) - عرض الإطار الأمامي للخط المركزي	7028 مم ( 23.06 قدم )
الأبعاد (بالتقريب) - خلوص المحور الأمامي ـ مُحمَّلة	855 مم ( 2.81 قدم )
الأبعاد (بالتقريب) - عرض المظلة الإجمالي (مع حارفات الصخور)	10103 مم ( 33.15 قدم )
الأبعاد (بالتقريب) - عرض المظلة/الجسم الخارجي (من دون حارفات الصخور الاختيارية)	9639 مم ( 31.62 قدم )
الأبعاد (بالتقريب) - عرض الجسم الداخلي	8973 مم ( 29.44 قدم )
الأبعاد (بالتقريب) - ارتفاع المظلة الأمامية ـ فارغة	7928 مم ( 26.01 قدم )
الأبعاد (بالتقريب) - خلوص المحور الخلفي - مُحملة	854 مم ( 2.8 قدم )
الأبعاد (بالتقريب) - عرض الإطار الخلفي المزدوج للخط المركزي	5943 مم ( 19.5 قدم )
الأبعاد (بالتقريب) - عرض الإطار الكلي - فارغ	9226 مم ( 30.27 قدم )
الأبعاد (بالتقريب) - الطول الإجمالي (الارتفاع العالي فقط)	15810 مم ( 51.87 قدم )
الأبعاد (بالتقريب) - ملاحظة	تتضمن الأبعاد المدرجة حارفات المظلة
Offering Type	جديد
