920

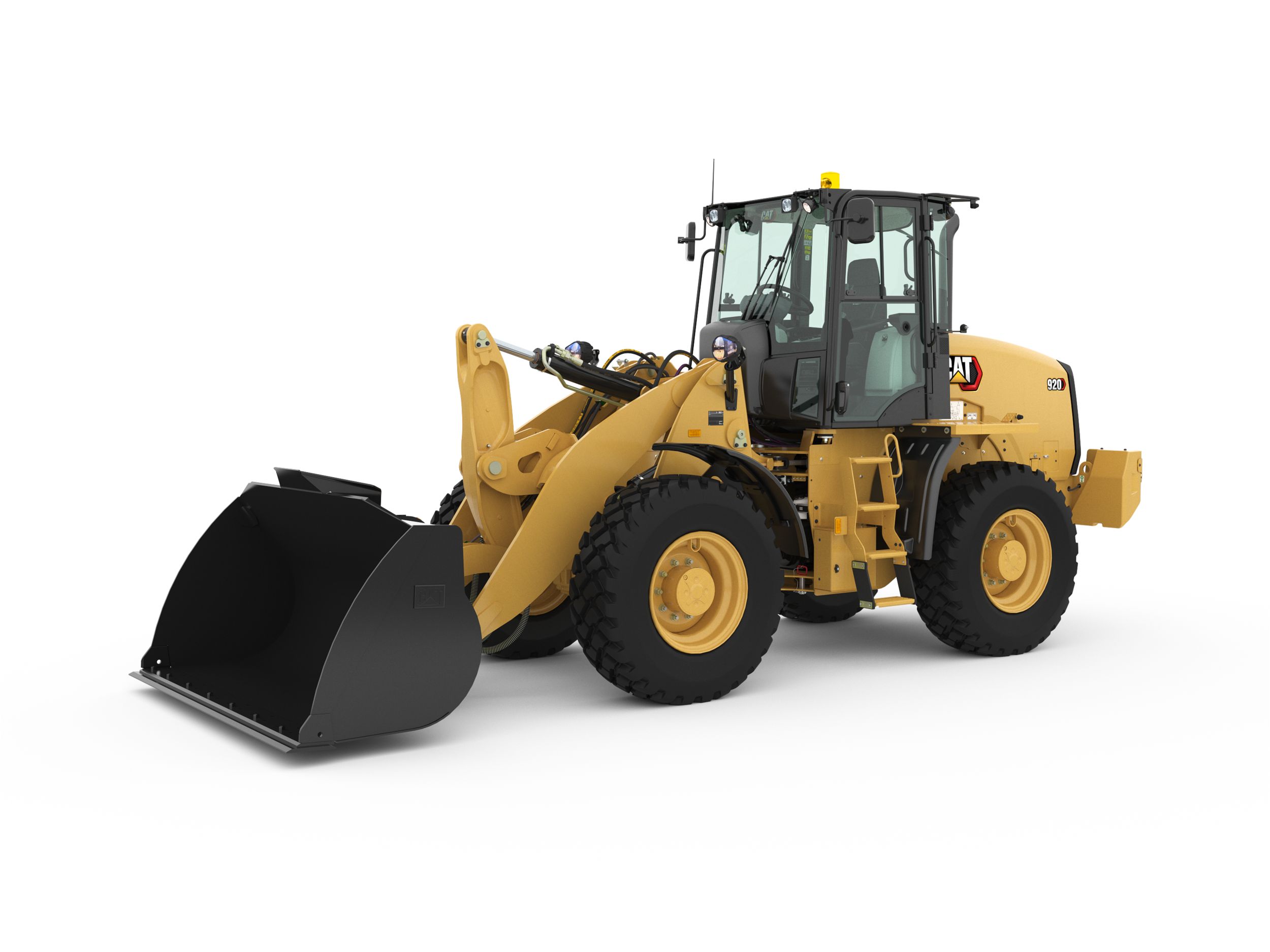

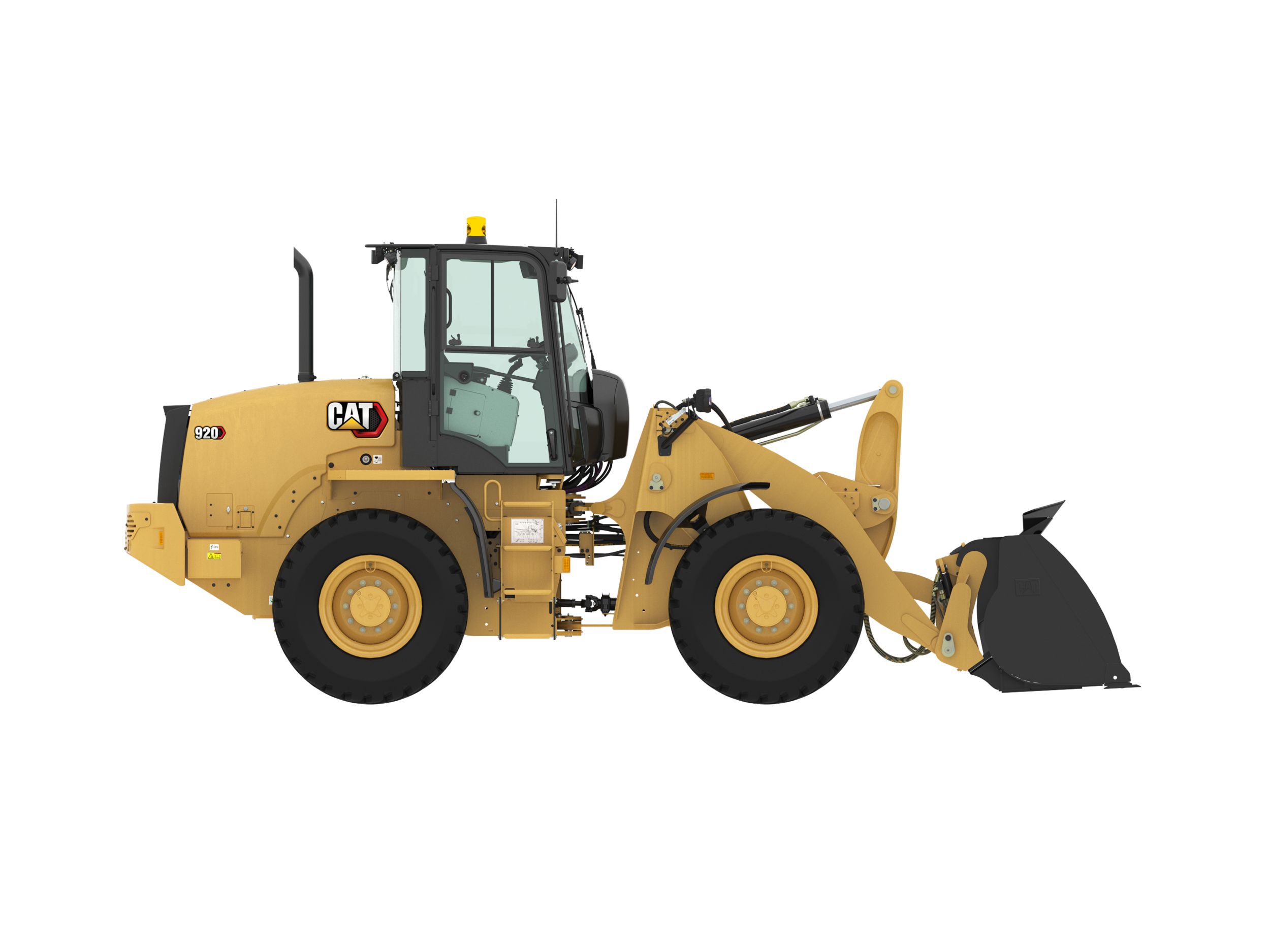

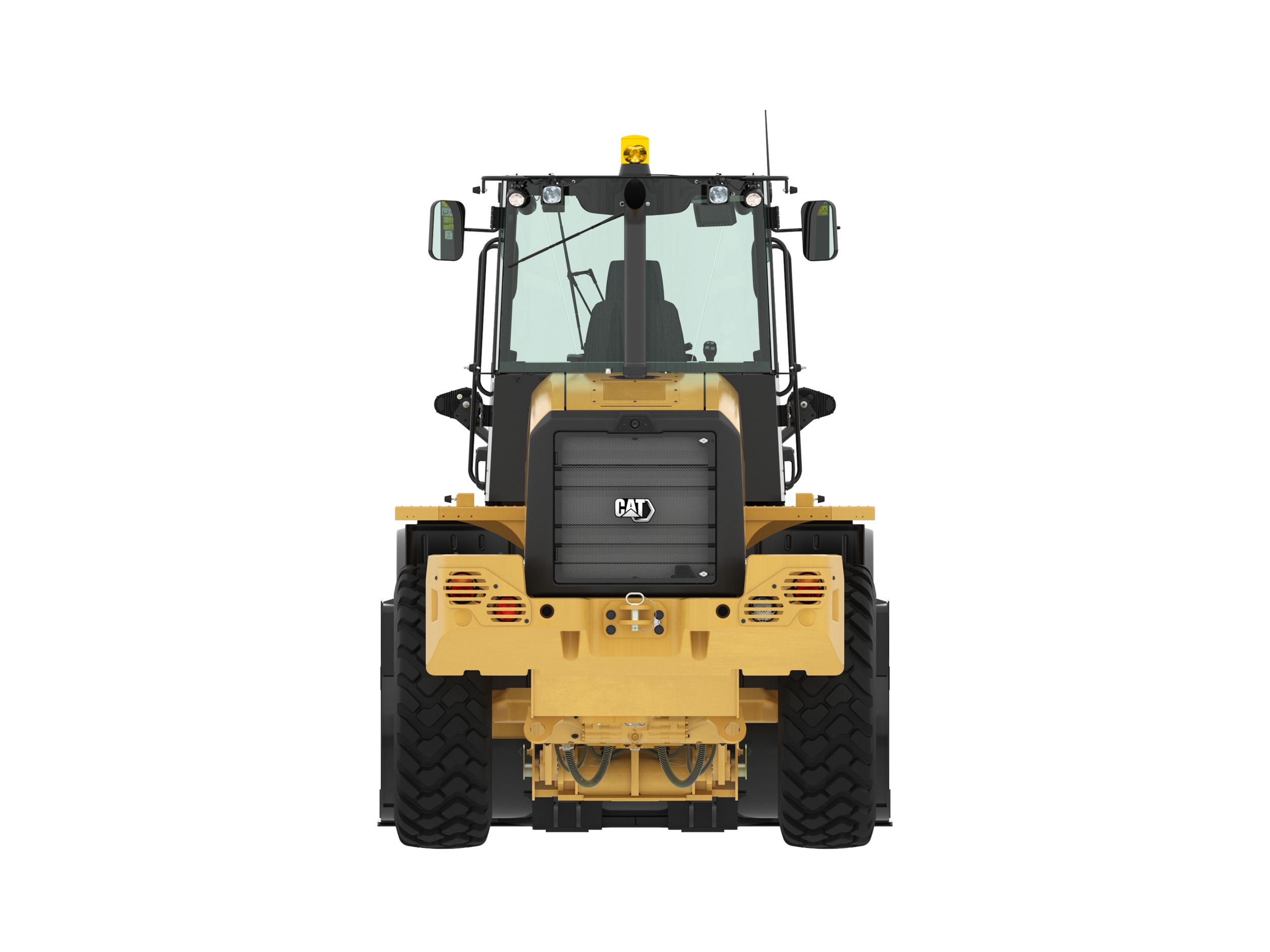

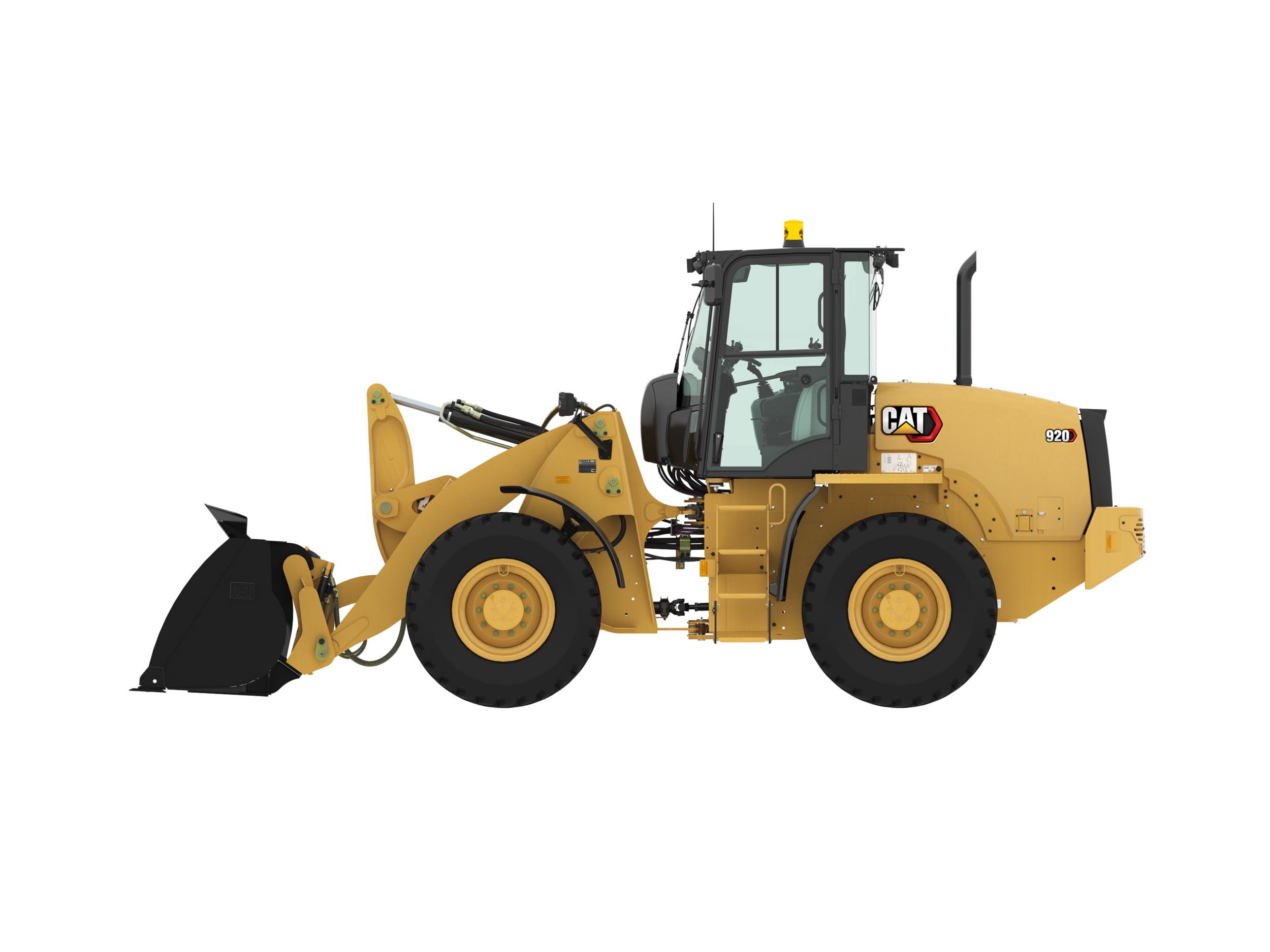

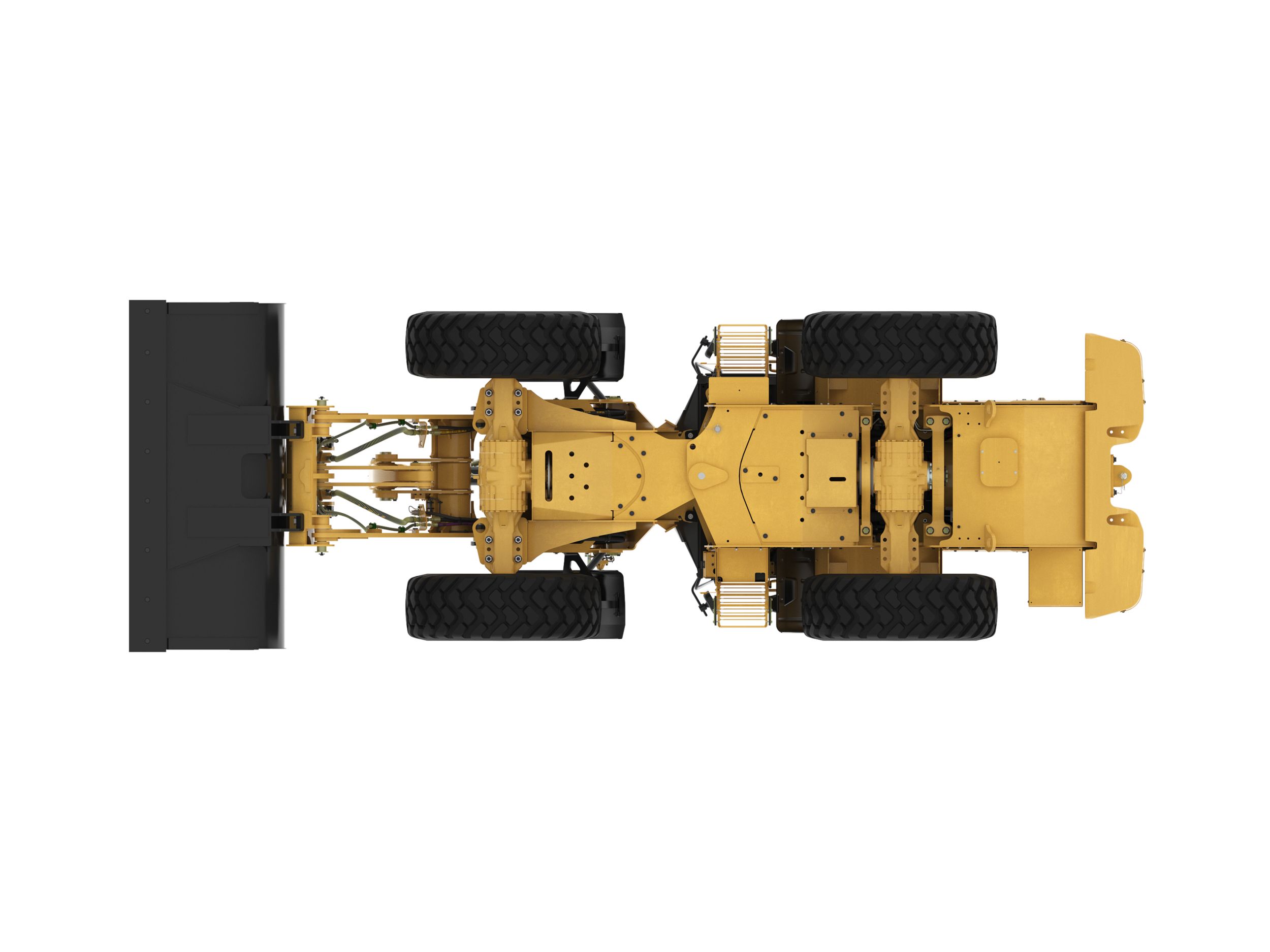

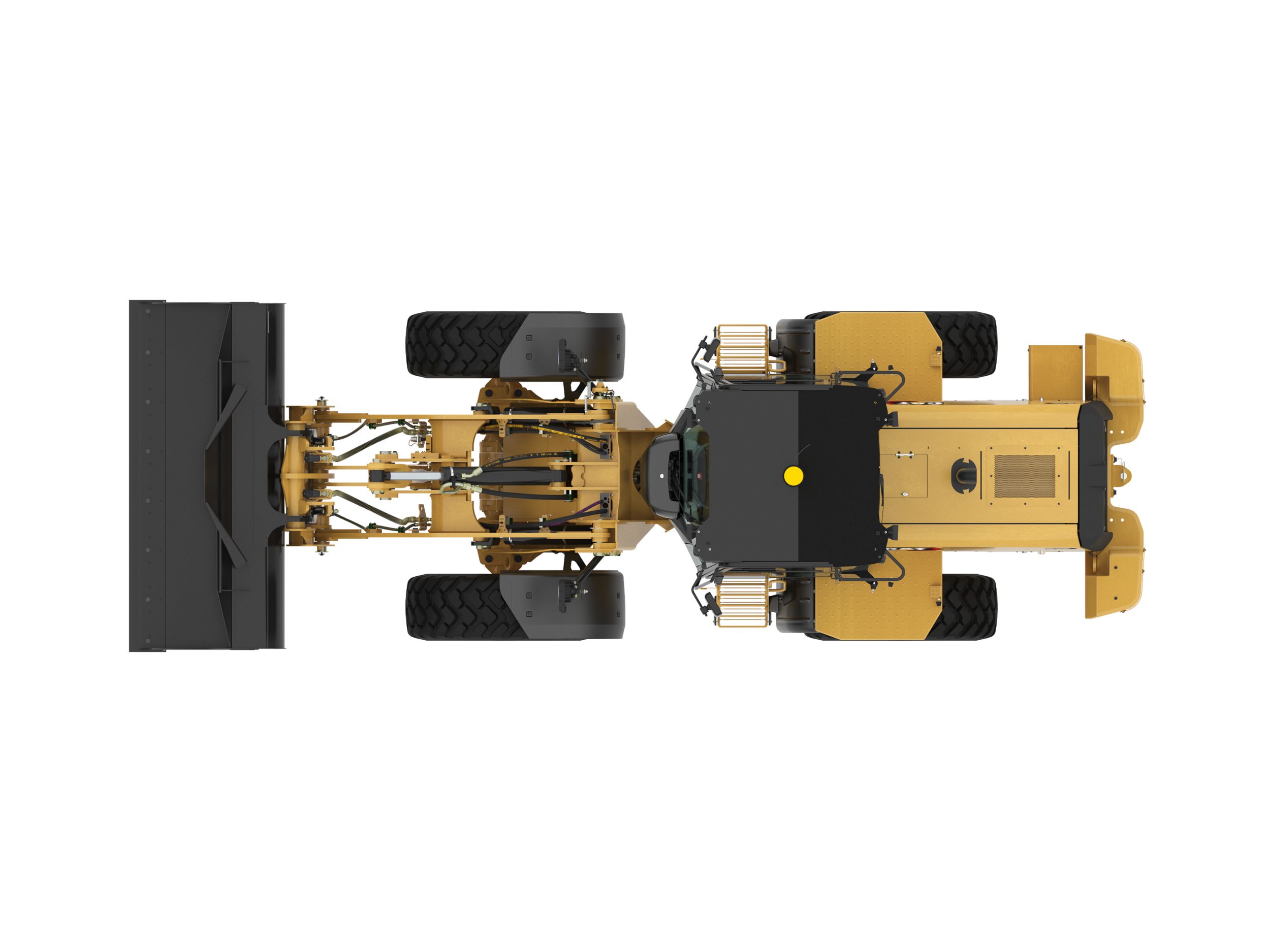

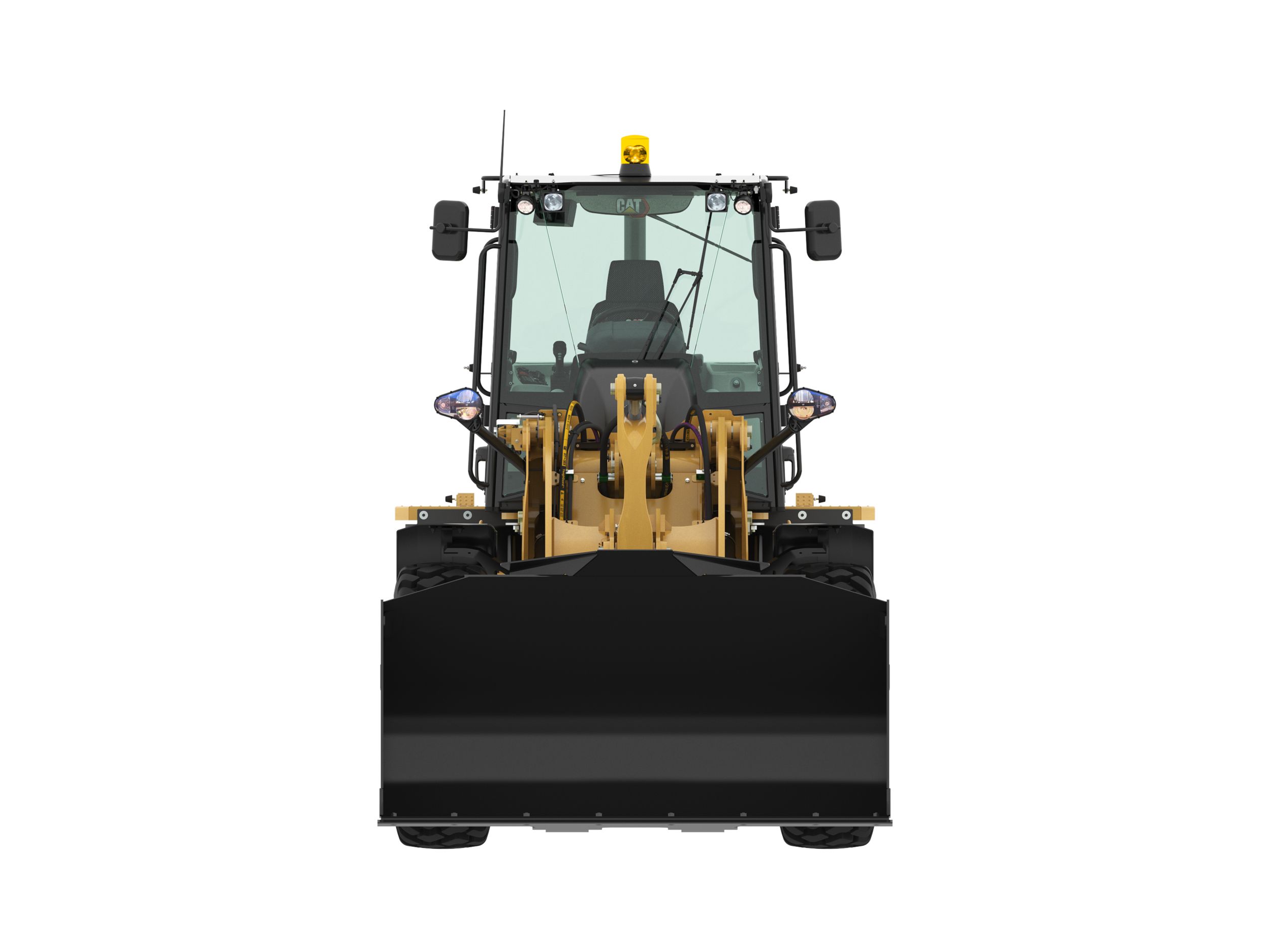

اللودر بعجل الصغير 920
يتميز اللودر بعجل الصغير Cat® 920 بوصلة مُحسَّنة ذات قضيب على شكل حرف Z تجمع بين كفاءة الحفر التي يتميز بها اللودر التقليدي المزود بقضيب على شكل حرف Z وإمكانيات حامل الأدوات لضمان تحقيق مستويات فائقة من الأداء وتعدد الاستخدامات. تتيح لك قوى الرفع المتوازي والإمالة العالية خلال نطاق العمل بأكمله مناولة الأحمال بمنتهى السلامة، والثقة، والتحكم الدقيق. تصميم جديد للمحرك يعمل على تحسين الرؤية الخلفية والوصول إلى مواضع الخدمة.
الأداء العالي
أحمال قلب مرتفعة وكاملة الدوران، وقوى كبح عالية، وقدرة أعلى للمحرك، يوفر الموديل 920 حلاً متوازنًا لكل استخدامات العملاء.
سهولة التشغيل
يقلل النظام الكهروهيدروليكي المتطور من الجهد المبذول، ويحسن عملية التحكم ويسرع من الدورات. تساعد عصا التحكم المتكاملة في التركيز على العمل. يستطيع المشغل ضبط استجابة الماكينة بالضغط على زر واحد، مما يتيح له إعداد الماكينة بالطريقة التي يريدها تحديدًا حسب الاستخدام.
وصلة لودر الرفع المتوازي
إن وصلة اللودر المزود بالقضيب المُحسَّن على شكل Z من Cat تجمع بين كفاءة الحفر التي يتميز بها القضيب التقليدي على شكل Z وإمكانيات حامل الأدوات لضمان مستويات فائقة من الأداء والاستخدامات المتعددة. تتيح لك قوى الرفع المتوازي والإمالة العالية خلال نطاق العمل بأكمله مناولة الأحمال بمنتهى السلامة، والثقة، والتحكم الدقيق. أصبح العمل متعدد الوظائف أسهل بطريقة ليس لها مثيل من قبل وذلك بفضل المضخات المخصصة لكل نظام، مما يتيح للمشغل القيام بالرفع، والتوجيه، والقيادة بدون أي تاثير سلبي على أي من هذه العمليات.
المستندات والكتيبات
المعدات القياسية
اللودر
- حامل الأدوات المتكامل (IT)، قارنة التوصيل القياسية
- لودر ذو قضيب على شكل حرف Z للرفع المتوازي
- نقاط تشحيم يمكن الوصول إليها من مستوى سطح الأرض
مجموعة نقل الحركة
- المحرك الميكانيكي Cat C4.4
- مضخة وقود كهربائية مع فلترة حتى أربعة ميكرونات
- منفذ أخذ عينات الزيت المجدولة (S·O·SSM)، زيت ناقل الحركة
- ناقل الحركة الهيدروستاتيكي، 20 كم في الساعة (12,5 ميلاً في الساعة)
- وصلات عامة مُشحمة بطريقة تكفيها طوال عمرها الافتراضي
- مفتاح الوضع الأمامي – المحايد – العكسي بعصا التحكم
- أقفال تفاضلية بنسبة 100%، أثناء الحركة
- فرامل، الخدمة
– هيدروليكية بالكامل ومطوَّقة ومزوَّدة بأقراص رطبة - فرامل الانتظار (فرامل ثانوية أيضًا)
- الرادياتير، بقلب قابل للخدمة، وأحادي اللوحة
- منظف الهواء، بسدادة نصف قطرية، وفلاتر مزدوجة
- مساعد بدء تشغيل مسخن مدخل الهواء
- مروحة التبريد، هيدروليكية
- خزان تمدد الرادياتير
- الإطارات، 17.5-25 16 PR (L-3)
المكونات الهيدروليكية
- مفاتيح تحرير الرفع التلقائية
- التوجيه حسب الأولوية
- المكونات الهيدروليكية، صمامان، وعصا تحكم واحدة
- سدادات الضغط الهيدروليكي التشخيصية
- منفذ أخذ عينات الزيت المجدولة (S·O·S)، الزيت الهيدروليكي
- مبرد الزيت الهيدروليكي - أحادي اللوحة
- مروحة تبريد هيدروليكية التشغيل
- المضخة، الكباس متغير الإزاحة
كهربي
- مولد تيار متردد بقدرة 80 أمبير
- بطارية واحدة لا تحتاج إلى صيانة بقدرة 850 أمبير للتدوير على البارد (CCA)
- مصابيح إضاءة غامرة هالوجينية (أمامية وخلفية)
- إشارات اتجاهية (أمامية وخلفية)
- بدء تشغيل كهربائي مباشر بجهد 12 فولت
- مفتاح تشغيل/إيقاف مفتاح الإشعال
- مفتاح، مفتاح فصل البطارية
- أسلاك تركيب نظام Product Link™
بيئة المشغل
- كابينة مزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)، مضغوطة ومعزولة عن الصوت
- آلية قفل ذراع التحكم الهيدروليكي
- المقاييس
– درجة حرارة سائل تبريد المحرك
– درجة حرارة الزيت الهيدروليكي
– مستوى الوقود
– عداد السرعة
– عداد الساعات الرقمي - مؤشرات نظام تحذير المشغل:
– انخفاض ضغط شحن الفرملة
– تعطل المحرك
– تعشيق فرملة الانتظار
– انخفاض جهد النظام الكهربائي
– تحويل فلتر الزيت الهيدروليكي
– مؤشر الإجراء - مصباح داخلي
- الباب
- المقعد
– من القماش فقط
– يمكن ضبط الارتفاع، ومسند الظهر، ومسند الذراع
– حزام الأمان، قابل للسحب 51 مم (بوصتان) - المسخن/مزيل الصقيع
- ماسحة/غاسلة أمامية (تشغيل متقطع)
- ماسحة/غاسلة خلفية
- زجاج أمامي ملون، شرائحي
- عمود التوجيه القابل للضبط
- مرايا الرؤية الخلفية، خارجية (اثنتان)
- تحرير الباب من مستوى الأرض
السوائل
- مانع تجمد سائل التبريد طويل العمر، حماية حتى –36 درجة مئوية (–33 درجة فهرنهايت)
- Cat Advanced HYDO™ 10
الشاسيه
- الرفارف، الأمامية
- حاوية المحرك – قابلة للقفل
- وصلة جر الإنقاذ
- الحماية من التخريب – نقاط خدمة مقفلة
- ثقل موازنة
المعايير الإقليمية (حسب الحاجة)
- تنبيه، تنبيه الرجوع للخلف
- حواجز للعجلات
- الوقاء، سن الجرافة أو حدها
- الملصقات، سرعة السير على الطريق
- الملصقات، داخل الكابينة، ارتفاع السقف
معلومات إضافية
C15 Cat® - إجمالي القدرة القصوى | 75 كيلووات ( 100 حصان ) |
---|---|
C15 Cat® - موديل المحرك | Cat C4.4 |
C15 Cat® - الحد الأقصى لإجمالي القدرة - الحد الأقصى لسرعة المحرك | 2350 دورة في الدقيقة ( 2350 دورة في الدقيقة ) |
C15 Cat® - إجمالي القدرة القصوى - SAE J1995 | 76 كيلووات ( 102 حصان ) |
C15 Cat® - إجمالي القدرة القصوى - ISO 14396 | 75 كيلووات ( 100 حصان ) |
C15 Cat® - إجمالي القدرة القصوى - ISO 14396 (DIN) | 75 كيلووات ( 102 حصان ) |
C15 Cat® - صافي القدرة المقدرة - سرعة المحرك المقدرة | 2200 دورة في الدقيقة ( 2200 دورة في الدقيقة ) |
C15 Cat® - صافي القدرة المقدرة - SAE J1349 | 73 كيلووات ( 98 حصان ) |
C15 Cat® - صافي القدرة المقدرة - ISO 9249 | 74 كيلووات ( 99 حصان ) |
C15 Cat® - صافي القدرة المقدرة - ISO 9249 (DIN) | 74 كيلووات ( 101 حصان ) |
C15 Cat® - الإزاحة | 4.4 l ( 268 بوصة³ ) |
C15 Cat® - التجويف | 105 مم ( 4.13 بوصة ) |
C15 Cat® - الشوط | 127 مم ( 5 بوصة ) |
C15 Cat® - إجمالي عزم الدوران الأقصى - SAE J1995 | 415 نيوتن-متر ( 306 ft·lbf ) |
C15 Cat® - إجمالي عزم الدوران الأقصى - ISO 14396 | 410 نيوتن-متر ( 302 ft·lbf ) |
C15 Cat® - صافي عزم الدوران الأقصى - SAE J1349 | 400 نيوتن-متر ( 295 ft·lbf ) |
C15 Cat® - صافي عزم الدوران الأقصى - ISO 9249 | 405 نيوتن-متر ( 299 ft·lbf ) |
C15 Cat® - الانبعاثات | يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1، والمعايير المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA. |
C15 Cat® - ملاحظة | صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة بالإضافة إلى مضخة معدة التشغيل الأمامية عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد. |
الأوزان - الوزن أثناء التشغيل | 9132 كجم ( 20126 رطل ) |
الجرافات - سعات الجرافة | 1,6-3,5 م3 (2,1-4,6 ياردات3) |
الجرافات - أغراض عامة | 1,6-1,9 م³ (2,1-2,5 ياردة³) |
الجرافات - مادة خفيفة | 2,5-3,5 م³ (3,2-4,6 ياردة³) |
التوجيه - زاوية التحرك المفصلي للتوجيه - في كل اتجاه | 40 ° ( 40 ° ) |
الحد الأقصى للتدفق - مضخة التوجيه | 82 لتر/دقيقة ( 22 جالون/دقيقة ) |
الحد الأقصى لضغط العمل - مضخة التوجيه | 20000 كيلو باسكال ( 2901 رطل لكل بوصة مربعة ) |
مدة دورات التوجيه - من القفل إلى القفل - عند 2350 دورة في الدقيقة | 2.3 s ( 2.3 s ) |
التوجيه - عدد لفات عجلة القيادة - من المصد إلى المصد | 3,4 لفات |
النظام الهيدروليكي للودر - الحد الأقصى لضغط العمل - مضخة المعدَّة | 28000 كيلو باسكال ( 4061 رطل لكل بوصة مربعة ) |
النظام الهيدروليكي للودر - ضغط التصريف - أسطوانة الإمالة - ضغط التصريف للوظيفة الثالثة والرابعة | 32000 كيلو باسكال ( 4641 رطل لكل بوصة مربعة ) |
النظام الهيدروليكي للودر - وقت الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - الطفو لأسفل، من الحد الأقصى للرفع إلى مستوى سطح الأرض | 2.7 s ( 2.7 s ) |
النظام الهيدروليكي للودر - مدة الدورة الهيدروليكية - الحد الأقصى لسرعة المحرك - مدة الدورة الإجمالية | 11.5 s ( 11.5 s ) |
سعات إعادة التعبئة للخدمة - خزان الوقود | 154 l ( 40.7 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - نظام التبريد | 21.5 l ( 5.7 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - علبة مرافق المحرك | 9 l ( 2.4 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - المحاور - الترس التفاضلي الأوسط الخلفي | 12.5 l ( 3.3 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - النظام الهيدروليكي - بما في ذلك الخزان | 98 l ( 25.9 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي | 55 l ( 14.5 جالون (أمريكي) ) |
سعات إعادة التعبئة للخدمة - ناقل الحركة | 3.4 l ( 0.9 جالون (أمريكي) ) |
ناقل الحركة - السرعات الأمامية والخلفية - النطاق المنخفض، نطاق السرعة 2* | 20 كم/س ( 12.5 ميل/ساعة ) |
ناقل الحركة - أمامي وخلفي - نطاق مرتفع | 40 كم/س ( 25 ميل/ساعة ) |
ناقل الحركة - ملاحظة | *يتيح نظام التحكم في الزحاف إمكانية التحكم في السرعة من وضع التوقف الثابت حتى سرعة 10 كم/ساعة (6,3 أميال في الساعة). ولن يعمل نظام التحكم في الزحاف سوى في النطاق 1. |
الإطارات - مقاس قياسي | 17.5-25 16 PR (L-3) |
الإطارات - تشمل الاختيارات الأخرى | 17.5-25 12 PR (L-2)، جنط إحادي القطعة؛ 17.5-25 12 PR (L-3)، جنط إحادي القطعة؛ 17.5R-25، نصف قطري (L-3)، جنط إحادي القطعة أو ثلاثي القطع؛ 20.5-25 16 PR (L-2)؛ 20.5-25 16 PR (L-3)؛ 20.5 R25، نصف قطري (L-3) |
الإطارات - ملاحظة (1) | قد تختلف خيارات الإطارات حسب المنطقة. يُرجى التواصل مع وكيل Cat الذي تتعامل معه لمعرفة التفاصيل. |
الإطارات - ملاحظة (2) | في بعض الاستخدامات، قد تتجاوز الإمكانيات الإنتاجية للودر إمكانيات الطن المتري لكل كم/الساعة (الطن لكل ميل في الساعة) الخاصة بالإطار. |
الإطارات - ملاحظة (3) | توصيك Caterpillar باستشارة موّرد إطارات لتقييم جميع الظروف قبل تحديد موديل الإطار. |
الكابينة - هيكل الحماية من الانقلاب (ROPS) | ISO 3471:2008 |
الكابينة - هيكل الحماية من الأجسام المتساقطة (FOPS) | ISO 3449:2005 المستوى II |
الكابينة - ملاحظة (1) | تتوفر الكابينة وهياكل الحماية من الانقلاب (ROPS) بشكل قياسي. |
الكابينة - ملاحظة (2) | إن المستويات المُعلنة لضغط الصوت الديناميكي عند المشغل وفقًا للمعيار ISO 6396:2008*، عند التركيب، والصيانة على نحو سليم، يبلغ 77 ديسيبل (A). |
الكابينة - ملاحظة (3) | إن مستوى طاقة الصوت الموضح على الملصق للمواصفات الحاصلة على علامة CE، عند قياسه طبقًا لإجراء وشروط الاختبار المحددة في توجيهات 2000/14/EC، يبلغ 103 ديسيبل (A). |
الكابينة - ملاحظة (4) | *تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. |
المحاور - في الأمام | ثابت؛ قفل تفاضلي (قياسي) |
المحاور - في الخلف | تأرجح ±11 درجة؛ المجموعة التفاضلية القفلية (قياسي) |
