C175-16 (50 هرتز)

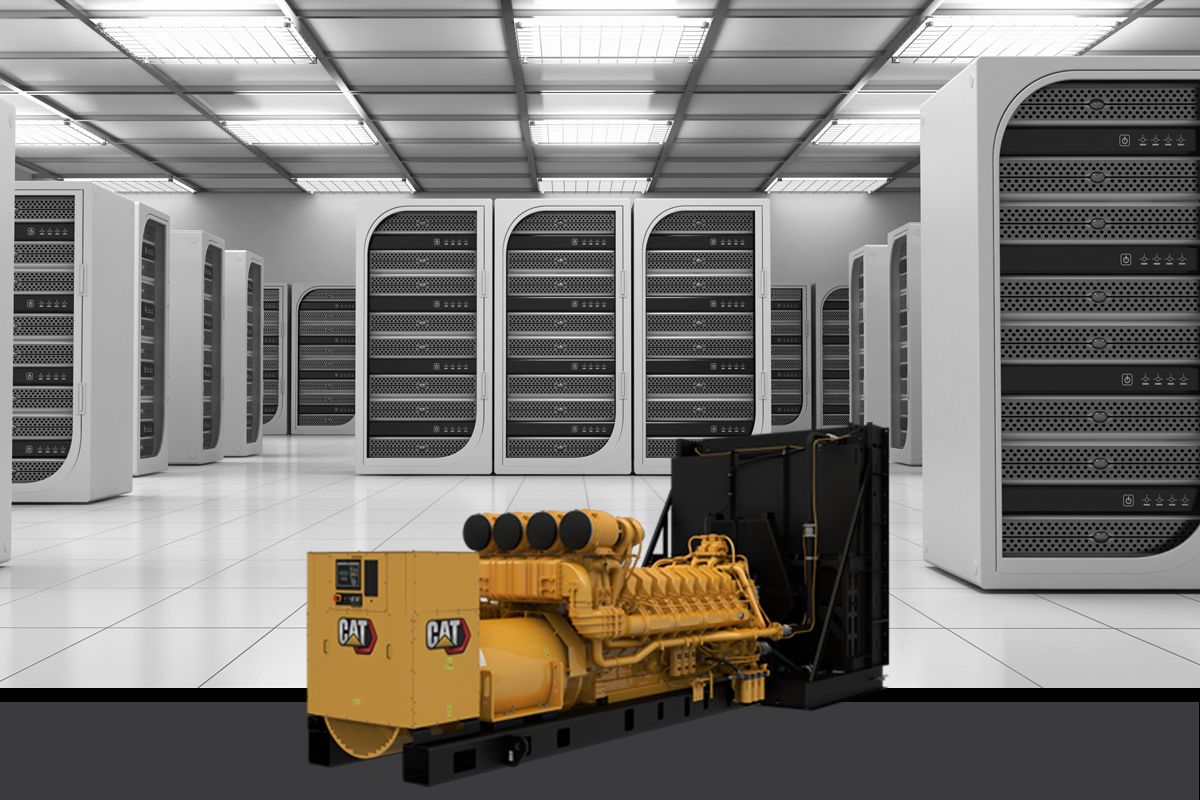

مجموعة المولد C175-16

بفضل إنتاج طاقة موثوق بها تتراوح بين 2500 و3100 كيلووات كهربائي عند تردد 50 هرتز، تم تصنيع مجموعات المولدات الديزل ‎175-16 لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تم تحسين مجموعات المولدات لضمان الاستهلاك المنخفض للوقود أو لضمان انخفاض الانبعاثات.

التصنيف:
إضافة إلى طلب عرض سعر

مجموعة المولدات من Cat

  • لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
  • تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
  • تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

  • تصميم موثوق به، وقوي، ومتين
  • كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
  • محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

  • تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
  • مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
  • عزل شديد من الفئة H

لوحة التحكم EMCP 4

  • تنقل سهل وواجهة سهلة الاستخدام
  • نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
  • وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

  • تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
  • اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

الشهادات

  • إعلان الاتحاد الأوروبي الخاص بالدمج
  • بيان التوافق مع معايير الاتحاد الأوروبي
  • شهادات الزلازل وفقًا لـ IBC
  • المطابقة اليوروآسيوية (EAC)

مصدر واحد آمن

  • يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
  • يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
  • يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
  • يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

  • لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
  • يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • 4 × أحادي العنصر من نوع العلبة مع مؤشر (مؤشرات) الخدمة
لوحة التحكم
  • EMCP 4.2B
  • فولت (L-L & L-N)
  • ذراع تدوير المحرك
  • معامل الطاقة (لكل طور والمتوسط)
  • التيار الزائد
  • الاتصالات
  • إيقاف الطوارئ
  • مخرجان للمرحل قابلان للبرمجة (النموذج C)
  • 6 مداخل رقمية قابلة للبرمجة
  • 2 مخرج رقمي قابل للبرمجة
  • سطح أمامي محكم الغلق عن البيئة المحيطة.
  • فولت من التيار المستمر
  • القدرة العكسية
  • وظائف الترحيل الوقائي القابلة للبرمجة
  • ارتفاع درجة حرارة سائل التبريد
  • ارتباط بيانات وحدة الملحق
  • انخفاض مستوى سائل التبريد
  • زيادة / انخفاض التردد
  • - أمبير (لكل طور والمتوسط)
  • قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
  • انخفاض درجة حرارة سائل التبريد
  • القدرة العكسية التفاعلية
  • أدوات التحكم
  • ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
  • اختبار المصابيح
  • درجة حرارة سائل التبريد
  • مؤشرات التحذيرات / إيقاف التشغيل
  • 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
  • الإقرار بالتنبيه
  • تسلسل طور المولد
  • التشغيل بالتيار المستمر بجهد 24 فولت
  • ارتباط بيانات جهاز التنبيه التسلسلي
  • ارتباط بيانات العميل (Modbus RTU)
  • فشل البدء (التدوير الزائد)
  • تحكم تلقائي / بدء تشغيل / إيقاف.
  • ضغط الزيت المنخفض
  • دورة في الدقيقة
  • أوصاف نصية للتنبيهات / الأحداث.
  • مؤشرات رقمية
  • مثبتة بالمولد - موجهة للخلف
  • زر ضاغط لتوقف الطوارئ
  • مؤقت تبريد المحرك.
  • ساعات التشغيل
  • زيادة / انخفاض الجهد
  • السرعة الزائدة
  • التردد (هرتز)
نظام التبريد
  • مجموعة الرادياتير - يتم شحنها مفكوكة
  • تبريد المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC)
  • مستشعرات سائل التبريد
  • خط تصريف سائل التبريد والصمامات
  • واقيات المروحة والسير
نظام العادم
  • شفة مثبتة بمسامير، بمنفاخ لكل تربو
  • مجمع العادم الجاف
نظام الوقود
  • الفلاتر × 3
  • فلاتر وقود ثانوية / ثلاثية
  • 10 ميكرونات من النوع الدوار
  • 4 ميكرونات من النوع الدوار
  • فلتر الوقود الأساسي/فاصل المياه عن الوقود
  • الفلاتر المثبتة بالمحرك × 3
المولد والملحقات
  • 6 أسلاك
  • وحدات اكتشاف درجة حرارة المحامل (RTD) للعضو الساكن البلاتينية وفقًا لمعايير IEC
  • منظم الجهد
  • إمكانية الميل التفاعلي
  • استشعار ثلاثي الأطوار للجهد
  • منع تداخل الترددات اللاسلكية
  • محدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة
  • جهاز مراقبة الصمام الثنائي لجهاز الاستثارة
  • تشكيل اللف
  • مغناطيس دائم
  • عزل من الفئة H وفقًا لمعايير NEMA
  • ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية
  • وصلات قضيب التوصيل (LV)، ومدخل علوي للكابلات، مُثبت بأعلى/في المنتصف
  • ثلاثي الأطوار بدون فرشاة
  • قطب بارز
  • الموديلات 50 هرتز: نمط فتحات قياسي متوافق مع معايير IEC
  • وصلات قضيب التوصيل (MV)، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
  • مسخن الوحدة المانع للتكاثف
  • ارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية
  • صندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
نظام التنظيم
  • ADEM A4
  • الإغلاق المتكرر (الحماية من السرعة الزائدة من خلال نظام استشعار مزدوج السرعة)
نظام التشحيم
  • مضخة زيت التشحيم من النوع الترسي
  • زيت تشحيم
  • التخلص من الأبخرة
  • مبرد زيت تشحيم متكامل
  • خطوط تصريف الزيت والصمام
  • فلتر الزيت، فتحة التعبئة وعصا القياس
  • التشحيم المسبق - يلزم لاستخدامات الطاقة الرئيسية، والمتواصلة، والاحتياطية
أنظمة التركيب
  • حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
  • مفتاح فصل البطارية
  • البطاريات ورف البطارية مع الكابلات
  • موتوران لبدء التشغيل الكهربائي بجهد 24 فولت
  • القضبان - المحرك/المولد
إرشادات الخدمة
  • فحصان خاصان بالصيانة الوقائية
إنهاء الطاقة
  • قضيب التوصيل
عام
  • الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
  • الخدمة من الجانب الأيمن
  • الحدافة ومبيت الحدافة - معيار SAE رقم 00
  • دوران موافق لمعيار SAE

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية

2825 (بدون مروحة)/2725 كيلوفولت أمبير
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

وقود منخفض، انبعاثات منخفضة
مواصفات مجموعة المولدات - الجهد

380 إلى 11000 فولت
مواصفات مجموعة المولدات - التردد

50 هرتز
مواصفات مجموعة المولدات - السرعة

1500 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل

استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة
مواصفات مجموعة المولدات - أقصى معدل

3100 كيلوفولت أمبير
مواصفات مجموعة المولدات - أدنى معدل

2500 كيلوفولت أمبير
مواصفات المحرك - موديل المحرك

C175-16 SCAC، V-16، ديزل 4 أشواط ومبرد بالمياه
مواصفات المحرك - التجويف

175 مم ( 6.89 بوصة )
مواصفات المحرك - الشوط

220 مم ( 8.66 بوصة )
مواصفات المحرك - الإزاحة

84.7 l ( 5166.88 بوصة³ )
مواصفات المحرك - نسبة الانضغاط

16.7:1
مواصفات المحرك - السحب

شاحن توربيني مع تبريد لاحق
مواصفات المحرك - نظام الوقود

قضيب مشترك
مواصفات المحرك - نوع المنظم

ADEM� A4
أبعاد مجموعة المولدات - الطول - الحد الأقصى

7900 مم ( 311 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى

2786 مم ( 108.5 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى

3307 مم ( 130.2 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)

23020 كجم ( 50750 رطل )
