C175-20 (50 هرتز)
C175-20
بفضل إنتاج طاقة موثوق بها تتراوح بين 3150 و4000 كيلوفولت أمبير عند تردد 50 هرتز، تم تصنيع مجموعات المولدات الديزل C175-20 لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. تم تحسين مجموعات المولدات لضمان الاستهلاك المنخفض للوقود أو لضمان انخفاض الانبعاثات.
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة التحكم EMCP 4
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
- شهادات الزلازل وفقًا لـ IBC
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
فيديو
جولات افتراضية
المستندات والكتيبات
- دليل تقديرات الطاقة الكهربائية
- الكتيب الترويجي لمنتجات مجموعات المولدات C175
- 3516B، 50 هرتز، 3900 كيلوفولت أمبير احتياطي/MC، 3500 كيلوفولت أمبير أساسي، 3150 كيلوفولت أمبير متواصل، ورقة مواصفات الانبعاثات المنخفضة / استهلاك الوقود المنخفض (مع مروحة)
- 3516B، 50 هرتز، 4000 كيلوفولت أمبير احتياطي/MC، 3600 كيلوفولت أمبير أساسي، 3250 كيلوفولت أمبير متواصل، ورقة مواصفات الانبعاثات المنخفضة / استهلاك الوقود المنخفض (بدون مروحة)
- C175-16، بتردد 50 هرتز، 3500 كيلوفولت أمبير، طاقة أساسية-DCP، ورقة مواصفات استهلاك الوقود المنخفض (مع مروحة)
- C175-16، بتردد 50 هرتز، 3600 كيلوفولت أمبير، طاقة أساسية-DCP، ورقة مواصفات استهلاك الوقود المنخفض (بدون مروحة)
المعدات القياسية
مدخل هواء
- 4 منظفات هواء بعلب أحادية العنصر مع مؤشر (مؤشرات) الخدمة.
لوحة التحكم
- ذراع تدوير المحرك
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- مؤشرات رقمية
- درجة حرارة سائل التبريد
- سطح أمامي محكم الغلق عن البيئة المحيطة
- التردد (هرتز)
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-2%
- أوصاف نصية للتنبيهات/الأحداث
- انخفاض مستوى سائل التبريد
- فولت (L-L & L-N)
- تحكم تلقائي / بدء تشغيل / إيقاف
- مؤشرات التحذيرات / إيقاف التشغيل
- زر ضاغط لتوقف الطوارئ
- مؤقت تبريد المحرك
- فولت من التيار المستمر
- ارتفاع درجة حرارة سائل التبريد
- ساعات التشغيل
- ضغط الزيت المنخفض
- EMCP 4.2B
- - أمبير (لكل طور والمتوسط)
- 4 مدخلات مرحلات قابلة للبرمجة
- الإقرار بالتنبيه
- 4 إخراجات مرحل قابلة للبرمجة
- فشل البدء (التدوير الزائد)
- السرعة الزائدة
- اختبار المصابيح
- التشغيل بالتيار المستمر بجهد 24 فولت
- أدوات التحكم التي يتم تثبيتها على الحائط
- دورة في الدقيقة
نظام التبريد
- تبريد المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC)
- مستشعرات سائل التبريد
- مدخل مياه الدثار: ANSI 6 بوصات / مخرج مياه الدثار: شفة Cat 5 بوصة
- مدخل التيار المتردد: ANSI 6 بوصات / مخرج التيار المتردد: ANSI 3-1/2 بوصة
العادم
- مجمع العادم الجاف
- شفة مثبتة بمسامير (ANSI مقاس 6 بوصات وDIN 150) بمنفاخ لكل تربو (العدد 4). 50 هرتز
لاستهلاك
- الفلاتر × 3
- فلاتر وقود ثانوية/ثلاثية
- 4 ميكرونات من النوع الدوار
- 10 ميكرونات من النوع الدوار
- الفلاتر المثبتة بالمحرك × 3
- فلتر الوقود الأساسي/فاصل المياه عن الوقود
المولدات والملحقات
- قطب بارز
- منع تداخل الترددات اللاسلكية
- مسخن الوحدة المانع للتكاثف
- وحدات اكتشاف درجة حرارة المحامل (RTD) للعضو الساكن البلاتينية وفقًا لمعايير IEC
- تشكيل اللف
- عزل من الفئة H وفقًا لمعايير NEMA
- منظم الجهد:
- إمكانية الميل التفاعلي
- محدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- استشعار ثلاثي الأطوار للجهد
- جهاز مراقبة الصمام الثنائي لجهاز الاستثارة
- 6 أسلاك
- ثلاثي الأطوار بدون فرشاة
- صندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
- مغناطيس دائم
- ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية
نظام التنظيم
- ADEM A4
- الإغلاق المتكرر (الحماية من السرعة الزائدة من خلال نظام استشعار مزدوج السرعة)
نظام التشحيم
- خطوط تصريف الزيت والصمام
- مضخة زيت التشحيم من النوع الترسي
- فلتر الزيت، فتحة التعبئة وعصا القياس
- مبرد زيت تشحيم متكامل
- زيت تشحيم
- التخلص من الأبخرة
أنظمة التركيب
- القضبان - المحرك/المولد
- حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
نظام بدء التشغيل / الشحن
- البطاريات ورف البطارية مع الكابلات
- موتوران لبدء التشغيل الكهربائي بجهد 24 فولت
- مفتاح فصل البطارية
عام
- دوران موافق لمعيار SAE
- الخدمة من الجانب الأيمن
- الدهان - بأصفر Caterpillar والقضبان بالأسود شديد اللمعان
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية | 3600 (بدون مروحة)/3500 كيلوفولت أمبير |
|---|---|
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وقود منخفض، انبعاثات منخفضة |
| مواصفات مجموعة المولدات - الجهد | 3300 إلى 11000 فولت |
| مواصفات مجموعة المولدات - التردد | 50 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة |
| مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة |
| مواصفات مجموعة المولدات - أقصى معدل | 4000 كيلوفولت أمبير |
| مواصفات مجموعة المولدات - أدنى معدل | 3150 كيلوفولت أمبير |
| مواصفات المحرك - موديل المحرك | C175-20 SCAC، V-20، ديزل 4 أشواط ومبرد بالمياه |
| مواصفات المحرك - التجويف | 175 مم ( 6.89 بوصة ) |
| مواصفات المحرك - الشوط | 220 مم ( 8.66 بوصة ) |
| مواصفات المحرك - الإزاحة | 105.8 l ( 6456.31 بوصة³ ) |
| مواصفات المحرك - نسبة الانضغاط | 15.3:1 |
| مواصفات المحرك - السحب | شاحن توربيني مع تبريد لاحق |
| مواصفات المحرك - نظام الوقود | قضيب مشترك |
| مواصفات المحرك - نوع المنظم | ADEM� A4 |
| أبعاد مجموعة المولدات - الطول - الحد الأقصى | 8397 مم ( 330.6 بوصة ) |
| أبعاد مجموعة المولدات - العرض - الحد الأقصى | 8397 مم ( 330.6 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 3827 مم ( 150.7 بوصة ) |
| أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 30000 كجم ( 66200 رطل ) |
| Offering Type |
منتجات ذات صلة
-
مجموعات مولدات الديزل
C175-16 (50 هرتز)
مشاهدة التفاصيل -
مجموعات مولدات الديزل
C7.1 (60 هرتز)
مشاهدة التفاصيل -
مجموعات مولدات الديزل

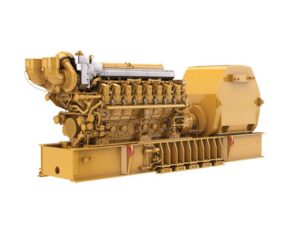

3616 (50 هرتز)
