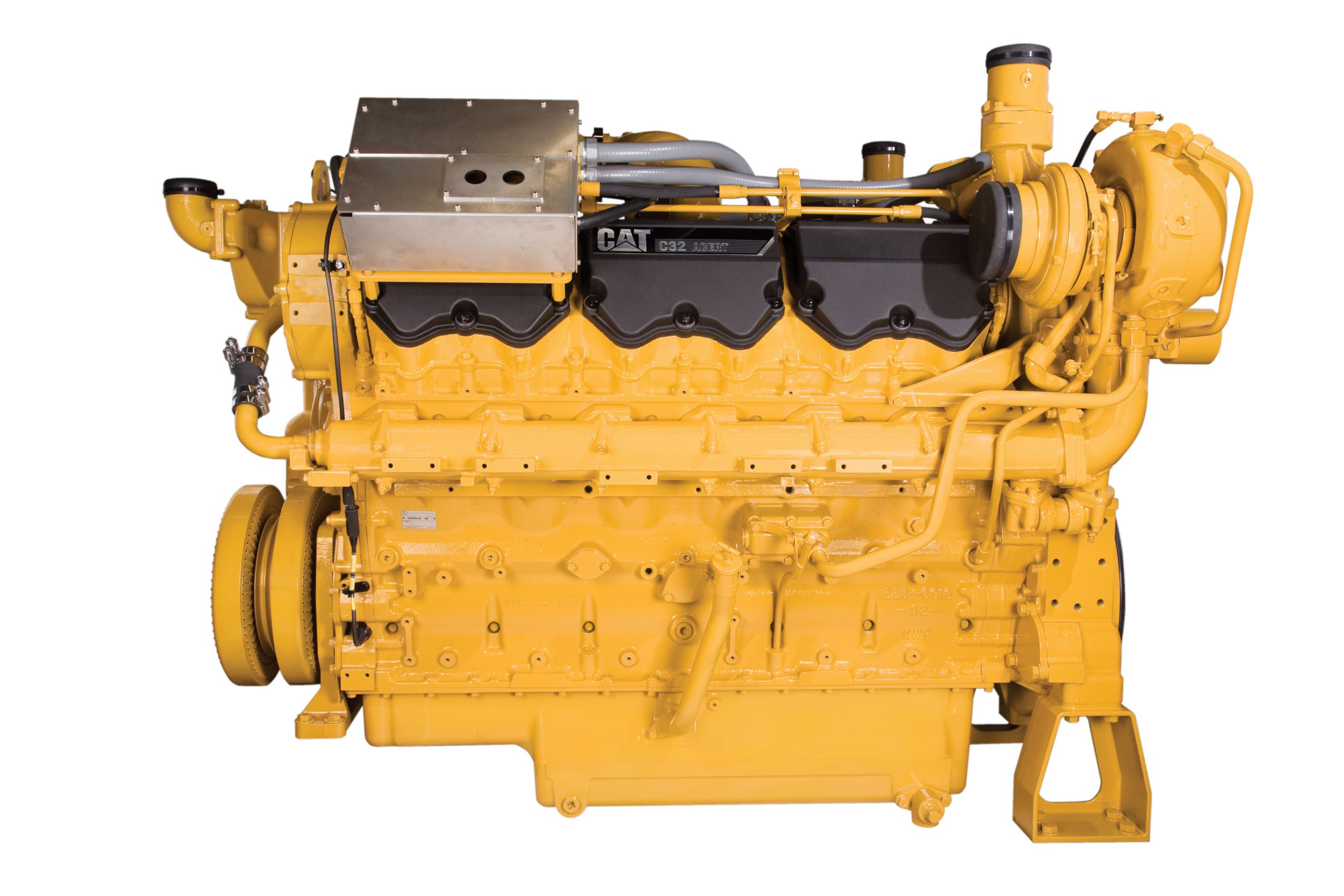

C32 ACERT™ (المواقع الخطرة)
محرك المواقع الخطرة C32 ACERT™
محركات المواقع الخطرة Cat C32 ACERT هي الحل المثالي للعمليات المتخصصة والصعبة في حقول البترول. محركات معتمدة من المصنع للمواقع الخطرة لتقليل تصميم التركيب ووقته وتكلفته إلى الحد الأدنى. تتيح عقود من العمليات الميدانية والأبحاث والتطوير المكثف لمحركات المواقع الخطرة Cat C32 ACERT تقديم الأداء الفائق بتكاليف تشغيل وانبعاثات منخفضة.محركات المواقع الخطرة معتمدة للعمل في البيئات القابلة للانفجار. تتضمن التطبيقات التي يتم تشغيلها بواسطة محركات C32 ACERT ضخ محاكاة الآبار ومنصات المضخة ووحدات النيتروجين ووحدات المعالجة بالأحماض والخلاطات ووحدات الطاقة الهيدروليكية. تتمتع محركات Cat بدعم من قبل شبكة عالمية من وكلاء Cat جاهزين لتقديم الدعم لعملياتك عبر الدعم الفني والصيانة والقطع والضمان.تفي محركات المواقع الخطرة C32 ACERT، بالتقديرات: 597-828 كيلو واط (800-1110 حصانًا) عند 2100 دورة في الدقيقة بمعايير الانبعاثات الخاصة بالمنظمة البحرية الدولية (IMO) من المستوى 2 ووكالة حماية البيئة (EPA) البحرية الأمريكية من المستوى 2 ووكالة حماية البيئة الأمريكية (EPA) للمركبات التي لا تسير على الطرق من المستوى 2. وتتوفر متبنيةً معايير وكالة حماية البيئة الأمريكية (EPA) ومرونة الاتحاد الأوروبي كما تتوفر للمناطق الأخرى المنظمة وغير المنظمة.
التقنية
- عدة كهربائية تتضمن توصيلات كهربائية من نقطة إلى نقطة دون وجود وصلات مجدولة في أي أسلاك طاقة/إشارة- يتم توحيد العدد والموصلات الكهربائية وتمريرها عبر أنبوب من اليوريثان للحماية من الصدمات والانتشار العمودي للهب.- وللوفاء بمتطلبات السلامة، يتم فصل الموصلات التي تتطلب استخدام أداة خاصة وتحمل التحذير "ممنوع الفصل أثناء التزويد بالطاقة".- عدة عميل اختيارية معتمدة من ATEX وNEC مقاس 25 قدمًا- أداة التحكم الإلكترونية (ECU) معتمدة كجزء من المحرك للتهوية المقيدة وفقًا لـ EN 60079-15. تتمتع ECU بحماية عبر واقي من الصلب المقاوم للصدأ.- تتمتع موصلات حقن الوقود الموجودة عند قواعد غطاء الصمام بحماية عبر واقيات من الصلب المقاوم للصدأ
الإدارة المتقدمة للمحرك الرقمي
يقوم نظام إدارة المحرك ADEM A4 بتكامل أداة التحكم في السرعة وأداة التحكم في نسبة الهواء/الوقود وأدوات التحكم في الإشعال/الانفجار في نظام إدارة كامل للمحرك مع إشعال وحماية المحرك ومراقبة رقمية متكاملة.
ناقلات الحركة
يمكن للخط الكامل من مجموعة المحركات/ناقلات الحركة من Cat أن تتكامل تمامًا مع المحور والمكونات الهيدروليكية وواجهة المشغل. تقدم ناقلات الحركة من Cat تشغيلاً متواصلاً في ظل الحمل الكامل وتغييرًا انسيابيًا عند أي سرعة وأقصى وقت تشغيل بمتانة لا تضاهى وصيانة سهلة.
حزم مخصصة
كن على ثقة في أن الحزم المخصصة من مصنع Cat ستفي باحتياجات التطبيقات البترولية الخاصة بك بالضبط. يمكن أن يتم تصميم المحركات والمولدات والحاويات وأدوات التحكم والرادياتيرات وناقلات الحركة من Cat — وأي شيء تتطلبه مشاريعك — وملاءمتها على نحوٍ مخصص لإنشاء حل فريد من نوعه. تتمتع الحزم المخصصة بدعمٍ عالمي كما يشملها ضمان لمدة عام بعد بدء التشغيل.
مجموعة كاملة من الملحقات
تعمل المجموعة المتنوعة والكبيرة من ملحقات المحرك المُركَّبة في المصنع على تقليل وقت التجميع
الاختبارات
يتم اختبار كل محرك بالحمل الكامل لضمان الأداء المناسب للمحرك.
يتم تقديم دعم المنتجات من خلال وكيل Cat العالمية
أكثر من 2200 منفذ وكيلفنيون لدى الوكلاء مدربون في مصنع Cat يقدمون الخدمة في جميع جوانب المحرك البترولي لديك ضمان على القطع والعمل من Cat تتوفر اتفاقيات صيانة وقائية لخيارات الإصلاح قبل الأعطال يقوم برنامج S•O•SSM بمطابقة عينات الزيت وسائل التبريد مقابل المعايير المحددة من Caterpillar
تصميم المحرك
- وثوقية ومتانة مثبتة- إمكانية العمل في درجة حرارة محيطة تبلغ 45 درجة* -يطيل التصميم القوي لمحرك الديزل من العمر ويخفض تكاليف الامتلاك والتشغيل- نطاق واسع لسرعة التشغيل- توفر خيارات مشغل مأخذ الطاقة وصولاً مرنًا لمصدر طاقة إضافي للمضخات والاحتياجات الأخرى
أكثر من 80 عامًا من الخبرة في تصنيع المحركات
تمكن ملكية عمليات التصنيع هذه Caterpillar من إنتاج منتجات عالية الجودة ويمكن الاعتماد عليها.- مجموعات المحركات المصبوبة والرؤوس وبطانات الأسطوانة ومبيتات الحدافة- مكونات الماكينة المهمة- تجميع محرك كامل
موقع الويب
للحصول على جميع متطلبات الطاقة البترولية، تفضل بزيارة الموقع www.catoilandgasinfo.com
المستندات والكتيبات
المعدات القياسية
نظام مدخل الهواء
- شواحن توربينية ثنائية مثبتة على الجانب — وصلة خرطوم للمدخل 152,4 ملم (6 بوصات)
نظام التحكم
- تقديرات قابلة للبرمجة
- إستراتيجية بدء التشغيل في الوضع البارد
- التعويض التلقائي للارتفاع
- تعويض الطاقة لدرجة حرارة الوقود
- التباطؤ المنخفض والمرتفع القابل للبرمجة
- تسجيل إلكتروني للتشخيصات والأعطال
- نظام مراقبة المحرك وحمايته (السرعة، درجة الحرارة، الضغط)
- بث J1939 (تشخيص وحالة المحرك والتحكم به)
- التحكم الإلكتروني، أداة التحكم في سرعة مأخذ الطاقة (PTO)
- نظام التحكم الكهربائي المعتمد
- تتوفر عدة واجهة العميل كملحق اختياري
نظام التبريد
- أجهزة تنظيم الحرارة والمبيت — المنفذ الأيسر في اتجاه عمودي
- مضخة مياه الدثار — تدار بالتروس، طاردة مركزية، الجانب الأيمن
نظام العادم
- مجمع العادم، مبرد بالمياه
- توربيني ثنائيي، عادم توربيني خلفي، وصلة marmon كاملة 127 ملم (5 بوصات)، الحد الأقصى للحمل 10 كجم للتوصيل المباشر بالتوربيني
- مقاطع مركزية مبردة بالمياه
الحدافات ومبيت الحدافة
- تحديد إلزامي من:الحدافة والمبيت الموافق لمعيار SAE رقم 0 أو SAE رقم 1، دوران موافق لمعيار SAE
نظام الوقود
- نظام الوقود لحقن الوحدة الإلكتروني ميكانيكي التشغيل (MEUI)
- فلتر الوقود — أيمن (أداء عالي 2 ميكرون)
- مضخة نقل الوقود
- مضخة تحضير الوقود
نظام التشحيم
- جهاز تهوية علبة المرافق — مثبت بالخلف
- مبرد الزيت — الأيمن
- فتحة تعبئة الزيت في علبة التروس الأمامية اليمنى
- فلتر الزيت — الأيمن
- مقياس مستوى الزيت — الأيمن
- المجمع الخلفي لحوض الزيت
نظام التثبيت
- دعامة أمامية ضيقة
مآخذ الطاقة
- بكرة عمود الكرانك — 5 حزوز 203,2 ملم (8 بوصات) عرض 15,9 (.63 بوصة)؛ حز 292,1 ملم (11,5 بوصة) عرض 15,9 ملم (.63 بوصة)
العام
- الطلاء — الأصفر المميز لـ Cat
- ممتص الاهتزازات ببكرة فردية
- عروات الرفع
- توقيت متغير تلقائي — إلكتروني
- موصل طقم التركيب الإلكتروني 70 سن (موصلات، سنون، مقبس)
خيارات إلزامية
- يجب تحديد HP عند الطلب
- يتم شحن جميع المحركات عند 2100 دورة في الدقيقة
- مبيت الحدافة
- تفي هذه المحركات بمعايير الانبعاثات الخاصة بالمنظمة البحرية الدولية (IMO) وفقًا لما هو محدد بواسطة اللائحة 13 من الملحق السادس للمعاهدة الدولية لمنع التلوث الصادر من السفن، لعام 1973، وتعديلها بواسطة بروتوكول 1978، المعدل لاحقًا بواسطة بروتوكول 1997. يتضمن الملف الفني بيان التوافق الصادر من وكالة حماية البيئة (EPA) التابعة للحكومة الأمريكية المرفق مع المحرك كإثبات على قدرة محركنا على الوفاء بمتطلبات الانبعاثات الخاصة بالمنظمة البحرية الدولية (IMO). إذا لم يكن الملف الفني كافيًا ليفي بمتطلبات العميل، فعندئذٍ يمكن طلب شهادة الانبعاثات الخاصة بالمنظمة البحرية الدولية من منظمة جيرمانشير لويد (GL) أو الجمعية الصينية للتصنيفات (CCS).
معلومات إضافية
| المواصفات العامة - أقصى معدل | 828.0 bkW ( 1110.0 BHP ) |
|---|---|
| المواصفات العامة - الإزاحة | 32.1 l ( 1960.0 بوصة³ ) |
| المواصفات العامة - أدنى معدل | 597.0 bkW ( 800.0 BHP ) |
| المواصفات العامة - السحب | يعمل بشاحن توربيني-مبرد لاحقًا |
| المواصفات العامة - الحدافة ومبيت الحدافة | معيار SAE رقم 0 أو SAE رقم 1 |
| المواصفات العامة - أسنان الحدافة | 136 |
| المواصفات العامة - الشوط | 162.0 مم ( 6.4 بوصة ) |
| المواصفات العامة - التجويف | 145.0 مم ( 5.7 بوصة ) |
| الانبعاثات | المعايير الخاصة مجلس الموارد الجوية بكاليفورنيا (CARB) الأمريكي للمركبات التي لا تسير على الطرق من المستوى 2، المنظمة البحرية الدولية (IMO) من المستوى 2، وكالة حماية البيئة (EPA) البحرية من المستوى 2 |
| الأبعاد - الطول | 1934.9 مم ( 76.18 بوصة ) |
| الأبعاد - العرض | 1431.0 مم ( 56.34 بوصة ) |
| الأبعاد - الارتفاع | 1388.3 مم ( 54.66 بوصة ) |
| الأبعاد - الوزن | 3152.0 كجم ( 6950.0 رطل ) |
| Offering Type |
منتجات ذات صلة
-
محركات خدمة الآبار
C32 ACERT™ (المستوى 4 النهائي)
مشاهدة التفاصيل -
محركات خدمة الآبار

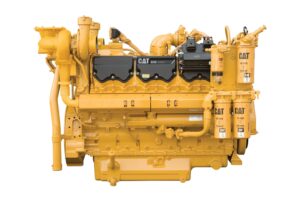

C32 ACERT™ (مجمع مرطب بالمياه)
