C4.4

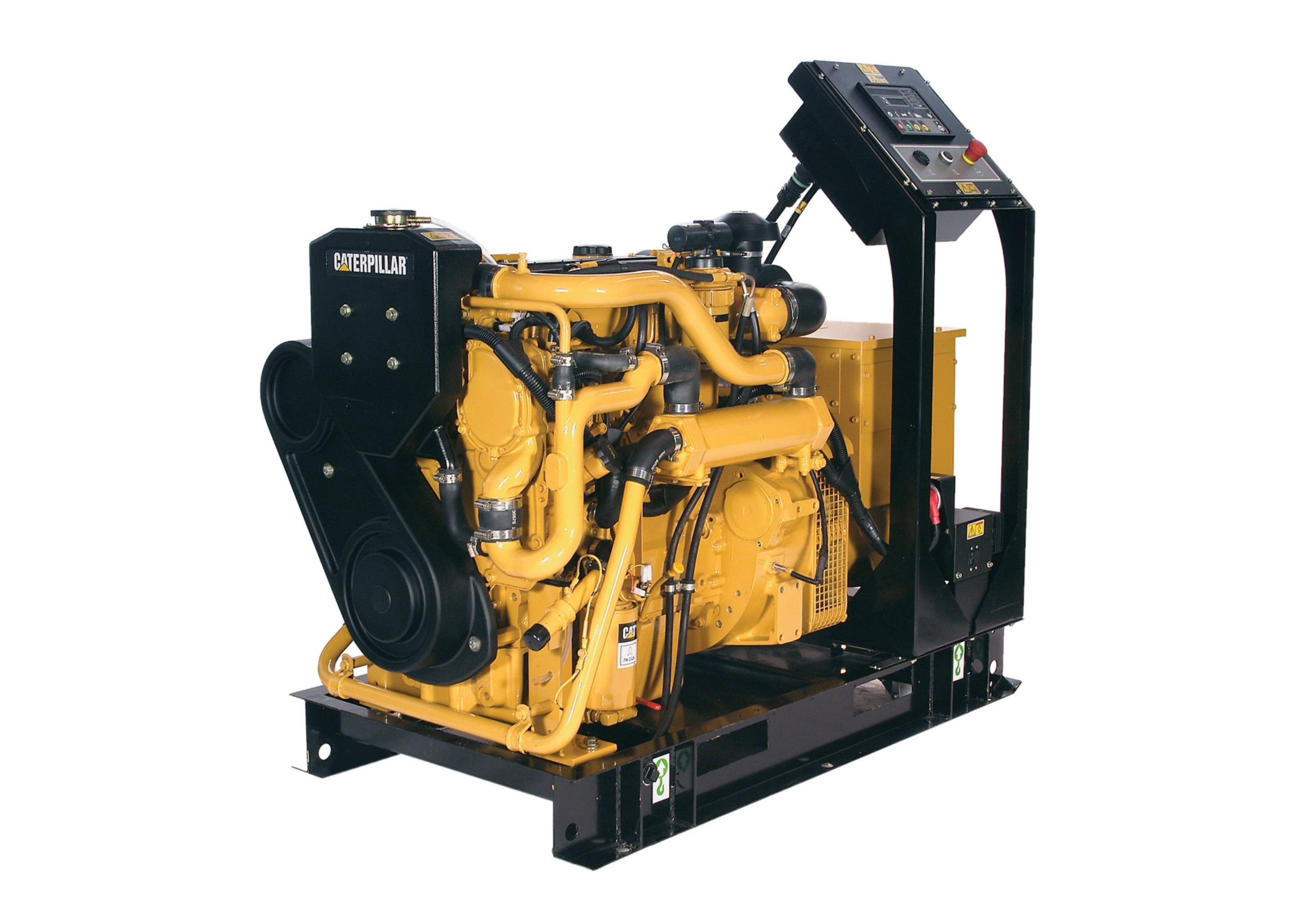

مجموعة المولد البحري Cat® C4.4
تتضمن مجموعة المولدات الديزل البحرية Cat® C4.4 تقديرات ثلاثية الأطوار بتردد 50 هرتز عند 38.0، و51.5، و69.0 كيلووات كهربائي مع تبريد المبادل الحراري وعند 36.0، و49.0، و65.0 كيلووات كهربائي مع تبريد الرادياتير، والتي تفي بمعايير الانبعاثات الخاصة بالاتحاد الأوروبي (EU CCNR2). يتضمن أيضًا الموديل C4.4 تقديرات ثلاثية الأطوار بتردد 60 هرتز عند 44,0، و58,5، و76,0، و99,0 كيلووات كهربائي مع التبريد بالمبادل الحراري و42,0، و56,0، و72,0، و95,0 كيلووات كهربائي مع التبريد بالرادياتير. يتوفر جهاز توليد الطاقة C4.4 بجهد 12 أو 24 فولت كجهاز توليد طاقة مفتوح أو كمجموعة مطوَّقة. تعمل إمكانية الخدمة من جانب واحد على تحسين سهولة الصيانة وخفض تكاليف الامتلاك والتشغيل الكلية. تعد المجموعة الصغيرة مثالية لمجموعة كبيرة من الاستخدامات التجارية واستخدامات زوارق التنزه. وتتوفر أيضًا لهذه التقديرات مجموعات معتمدة من اتحاد التصنيف البحري.
اقتصادية
تكاليف منخفضة للامتلاك والتشغيل مع أسعار تنافسية، وتشييد طويل العمر، وفترات خدمة ممتدة
سهولة التركيب
لوحات عدادات بعيدة للتوصيل والتشغيل
المسؤولية البيئية
مستويات منخفضة من الانبعاثات، والضوضاء، والاهتزاز؛ تردد 60 هرتز يتوافق مع معايير وكالة حماية البيئة (EPA) من المستوى 2، تردد 50 هرتز يتوافق مع معايير الاتحاد الأوروبي EU 97/68EC من المرحلة II
أمان
آليات إغلاق آمن عند تجاوز السرعة، وارتفاع درجة حرارة المياه العذبة، وانخفاض ضغط زيت المحرك، وارتفاع درجة حرارة العادم (عند تركيبها مع نظام عادم رطب).
مرن
تتوفر كمجموعة مفتوحة أو مع حاوية خافضة للصوت، ومع خيارات التبريد بالرادياتير، أو المبادل الحراري، أو الرافدة
جودة فائقة للقدرة
ملائمة للمعدات المدمجة المتطورة (أجهزة الكمبيوتر، إلخ.)
مصدر إمداد واحد للدفع ومجموعات المولدات
تكاليف خدمة منخفضة ووقت منفذ أقل
المستندات والكتيبات
المعدات القياسية
نظام مدخل هواء
- منظف الهواء، أحادي العنصر من نوع العلبة مع مؤشر الخدمة وغطاء الحماية من المطر
- الشاحن التوربيني الجاف المعزول (موديلات DIT وDITA فقط)
- نظام بدء التشغيل على البارد بشمعة التوهج
نظام التبريد
- مجموعات مُبرَّدة بالمبادل الحراري مع مجموعة أنابيب من الكبرونيكل (حجمها ملائم للهواء المحيط بدرجة حرارة 50 درجة مئوية ومياه البحر بدرجة حرارة 32 درجة مئوية) أو المجموعات المبردة بالرافدة (حجمها ملائم للهواء المحيط بدرجة حرارة 50 درجة مئوية)
- خزان التوسعة المزيل للهواء
- مبرد زيت المحرك من النوع اللوحي
- مضخة مياه دثار تعمل بالطرد المركزي وتُدار بترس
- مضخة مياه البحر ذاتية التحضير تُدار بترس
- سائل التبريد طويل العمر من Caterpillar (المجموعات المُبرَّدة بالمبادل الحراري)
نظام العادم
- الشاحن التوربيني المعزول الجاف
- مجمعات العادم المبردة بالمياه
نظام الوقود
- فلتر الوقود الأساسي / فاصل المياه مع موصلات NPT وBSP (يتم شحنه مفكوكًا)
- فلتر الوقود الثانوي
- مضخة تحضير وقود كهربائية
- تزويد الطاقة لتشغيل ملف الإغلاق اللولبي
المولد
- إمكانية توصيل 12 سلكًا
- جميع الموديلات ثلاثية الأطوار
- بدون فرشاة
- تتم الإثارة بشكل منفصل عن اللفيفة الإضافية لتوفير تيار قصر دائرة كهربائي بنسبة 300% لمدة تصل إلى 10 ثوانٍ
- ميل 2/3
- نطاق جهد واسع
- حماية IP23 من المياه
- منظم جهد في الحالة الصلبة مع مقياس فرق جهد متكامل لضبط الجهد
- عزل من الفئة H
- أقطاب التوصيل
نظام التشحيم
- زيت تشحيم
- فلتر زيت (الجانب الأيمن)
- عصا القياس (الجانب الأيسر)
- التخلص من الأبخرة (نظام مغلق)
نظام التركيب
- إطار قاعدة فولاذي مع حوض للقطرات
- تركيبات مضادة للاهتزازات
نظام بدء التشغيل/الشحن
- النظام الكهربائي الأرضي السالب المعزول
عام
- الخدمة أحادية الجانب (على الجانب الأيسر)
- لا تتضمن أجهزة توليد الطاقة المُبردة بالرافدة مبردًا (مبردات) بالرافدة
معلومات إضافية
| مواصفات مجموعة المولدات - أدنى معدل | 36,0 كيلووات كهربائي (45 كيلوفولت أمبير) |
|---|---|
| مواصفات مجموعة المولدات - أقصى معدل | 99,0 كيلووات كهربائي (123 كيلوفولت أمبير) |
| مواصفات مجموعة المولدات - التردد | 50 هرتز أو 60 هرتز |
| مواصفات مجموعة المولدات - السرعة | 1500 دورة في الدقيقة أو 1800 دورة في الدقيقة |
| مواصفات المحرك - موديل المحرك | ديزل بدورة من 4 أشواط، ذو 4 أسطوانات في خط مستقيم |
| مواصفات المحرك - السحب | NA، T، TA |
| مواصفات المحرك - التجويف | 105.0 مم ( 4.13 بوصة ) |
| مواصفات المحرك - الشوط | 127.0 مم ( 5.0 بوصة ) |
| مواصفات المحرك - الإزاحة | 4.4 l ( 269.0 بوصة³ ) |
| مواصفات المحرك - نوع المنظم | إلكتروني |
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وكالة حماية البيئة (EPA) من المستوى 2 (60 هرتز)، الاتحاد الأوروبي EU 97/68EC من المرحلة II (50 هرتز) |
| أبعاد مجموعة المولدات - الطول | 1750.0 مم ( 68.9 بوصة ) |
| أبعاد مجموعة المولدات - العرض | 1215.0 مم ( 47.8 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع | 1000.0 مم ( 39.4 بوصة ) |
| أبعاد مجموعة المولدات - الوزن | 805 kg (1775 lb) – 1015 kg (2338 lb) |
| مواصفات المولد - الاستثارة | تتم الإثارة بشكل منفصل عن اللفيفة الإضافية لتوفير تيار قصر دائرة كهربائي بنسبة 300% لمدة تصل إلى 10 ثوانٍ |
| مواصفات المولد - الخطوة | 2/3 |
| مواصفات المولد - عدد الأسلاك | إمكانية توصيل 12 سلكًا |
| مواصفات المولد - العزل | الفئة H |
| مواصفات المولد - تقدير IP | حماية IP23 من المياه (IP44 تتوفر لموديلات معينة، اتصل بالوكيل لمزيد من المعلومات) |
| مواصفات المولد - منظم الجهد | منظم جهد في الحالة الصلبة مع مقياس فرق جهد متكامل لضبط الجهد |
