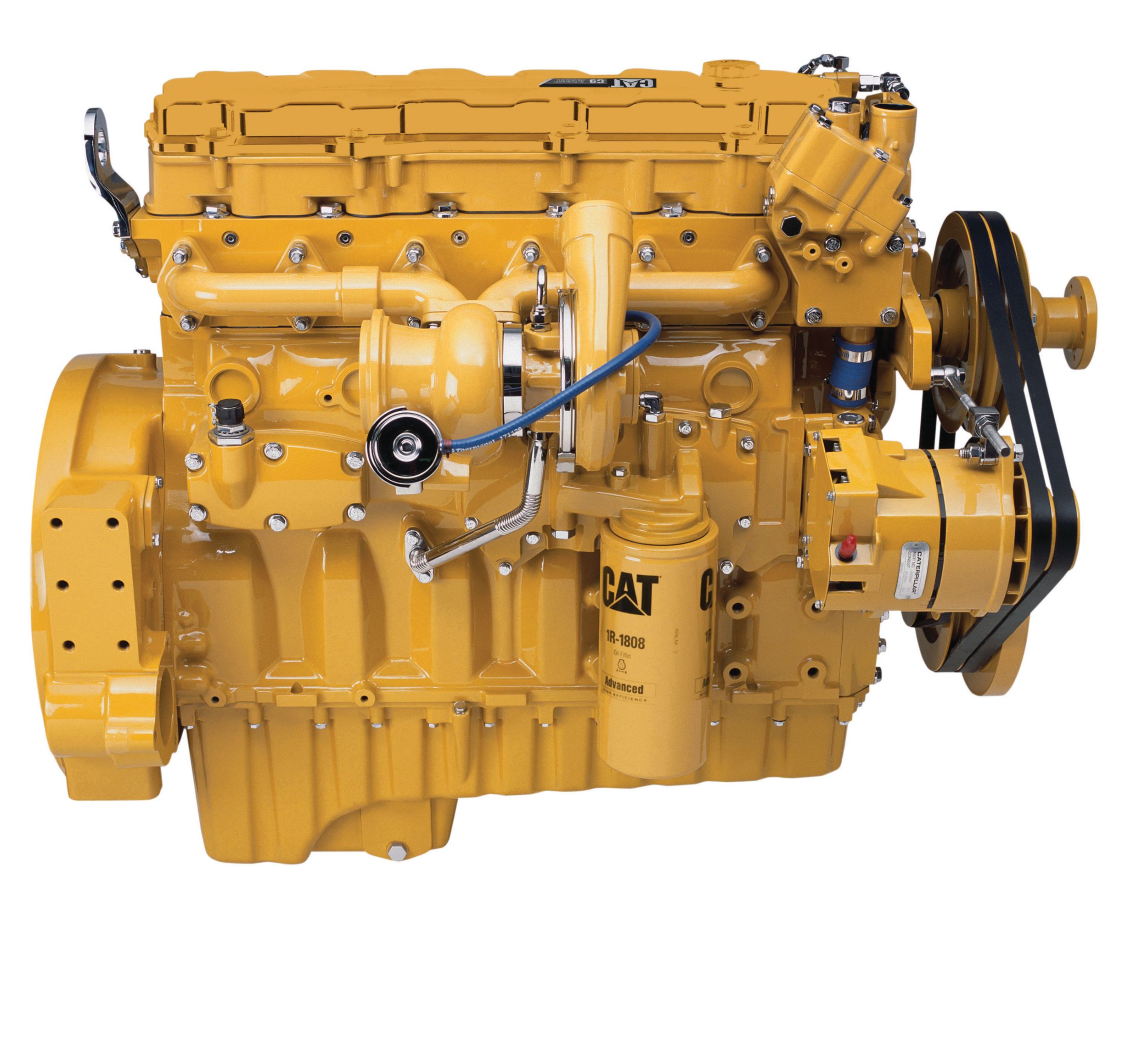

C9 ACERT™ (مجمع مرطب بالمياه)
محرك C9 ACERT™ بمجمع مرطب بالمياه
محركات Cat C9 ACERT هي الحل المثالي للعمليات الصعبة في حقول البترول. تتيح عقود من العمليات الميدانية والأبحاث والتطوير المكثف لمحركات Cat C9 ACERT تقديم الأداء الفائق بتكاليف تشغيل وانبعاثات منخفضة.تتضمن المعدات التي يتم تشغيلها بواسطة محركات C9 ACERT الحفارات الإصلاحية ومنصات المضخة ووحدات المعالجة بالأحماض ووحدات الخرسانة ووحدات الأنابيب الملفوفة ووحدات الطاقة الهيدروليكية. تتمتع محركات Cat بدعم من قبل شبكة عالمية من وكلاء Cat جاهزين لتقديم الدعم لعملياتك عبر الدعم الفني والصيانة والقطع والضمان.تفي محركات C9 ACERT ذات المجمع المبرد بالمياه، بتقديرات 254-242 كيلو واط (340-325 حصانًا) عند 2200 دورة في الدقيقة بمعايير الانبعاثات الخاصة بالمنظمة البحرية الدولية (IMO) من المستوى 2 ووكالة حماية البيئة (EPA) للمركبات التي لا تسير على الطرق من المستوى 3 والاتحاد الأوروبي المرحلة IIIA. وتتوفر متبنيةً معايير وكالة حماية البيئة الأمريكية (EPA) ومرونة الاتحاد الأوروبي كما تتوفر للمناطق الأخرى المنظمة وغير المنظمة.
تصميم المحرك
- وثوقية ومتانة مثبتة- يطيل التصميم القوي لمحرك الديزل من العمر ويخفض تكاليف الامتلاك والتشغيل- نطاق واسع لسرعة التشغيل- توفر خيارات مشغل مأخذ الطاقة وصولاً مرنًا لمصدر طاقة إضافي للمضخات والاحتياجات الأخرى
الإدارة المتقدمة للمحرك الرقمي
يقوم نظام إدارة المحرك ADEM A4 بتكامل أداة التحكم في السرعة وأداة التحكم في نسبة الهواء/الوقود وأدوات التحكم في الإشعال/الانفجار في نظام إدارة كامل للمحرك مع إشعال وحماية المحرك ومراقبة رقمية متكاملة.
نظام الهواء
- يحافظ مجمع العادم المبرد بالمياه والتوربيني على درجة حرارة سطح متوافقة مع ATEX خلال التشغيل- يتيح غالق مدخل الهواء الإغلاق في حالات الطوارئ للمشغل
إمكانية خدمة مُحسَّنة
- عصا القياس الأمامية واليمنى والخلفية- فلاتر الزيت والوقود عن بعد- أنظمة إلكترونية 12 فولت و24 فولت لتحسين مرونة التطبيقات
المعدات الاختيارية
- مدخل هواء لإمكانية بدء التشغيل في الطقس البارد- عرض Messenger لعرض تشخيصات سهلة للمشغل- كاتم صوت مانع للشرر
حزم مخصصة
بالنسبة لأي تطبيقات بترولية، عليك الوثوق أن Caterpillar ستفي باحتياجاتك بحزمة مخصصة من المصنع. يمكن أن يتم تصميم المحركات والمولدات والحاويات وأدوات التحكم والرادياتيرات وناقلات الحركة من Cat® — وأي شيء تتطلبه مشاريعك — وملاءمتها على نحوٍ مخصص لإنشاء حل فريد من نوعه. تتمتع الحزم المخصصة بدعمٍ عالمي كما يشملها ضمان لمدة عام بعد بدء التشغيل
ناقلات الحركة
تمتلك Caterpillar خطًا كاملاً من حزم المحركات/ناقلات الحركة التي يمكن أن تتكامل بشكلٍ تام مع المحور والمكونات الهيدروليكية وواجهة المشغل. تقدم ناقلات الحركة من Cat تشغيلاً متواصلاً في ظل الحمل الكامل وتغييرًا انسيابيًا عند أي سرعة وأقصى وقت تشغيل بمتانة لا تضاهى وصيانة سهلة.
مجموعة كاملة من الملحقات
تعمل المجموعة المتنوعة والكبيرة من ملحقات المحرك المُركَّبة في المصنع على تقليل وقت التجميع
الاختبارات
يتم اختبار كل محرك بالحمل الكامل لضمان الأداء المناسب للمحرك.
يتم تقديم دعم المنتجات من خلال وكيل Cat العالمية
- أكثر من 2200 منفذ وكيل- فنيون لدى الوكلاء مدربون في مصنع Cat يقدمون الخدمة في جميع جوانب المحرك البترولي لديك- ضمان على القطع والعمل من Cat- تتوفر اتفاقيات صيانة وقائية لخيارات الإصلاح قبل الأعطال- يقوم برنامج S•O•SSM بمطابقة عينات الزيت وسائل التبريد مقابل المعايير المحددة من Caterpillar لتحديد:• حالة المكونات الداخلية للمحرك• وجود سوائل غير مرغوب فيها• وجود منتجات احتراق ثانوية• الفاصل الزمني لتغيير الزيت الخاص بالموقع
أكثر من 80 عامًا من الخبرة في تصنيع المحركات
تمكن ملكية عمليات التصنيع هذهCaterpillar من إنتاج منتجات عالية الجودة ويمكن الاعتماد عليها.- مجموعات المحركات المصبوبة والرؤوس وبطانات الأسطوانة ومبيتات الحدافة- مكونات الماكينة المهمة- تجميع محرك كامل
موقع الويب
للحصول على جميع متطلبات الطاقة البترولية، تفضل بزيارة الموقع www.catoilandgasinfo.com.
المستندات والكتيبات
المعدات القياسية
نظام مدخل الهواء
- شاحن توربيني، دائرة مستقلة (SCAC) أو مبرد لاحق (REMAC) عن بعد
- توربيني فردي، على الجانب الأيمن، مثبت في المركز مزود بمبيت توربين مبرد بالمياه
- مدخل الهواء من نوع الوصلة 101,6 ملم (4 بوصات)
نظام التحكم
- التحكم الإلكتروني، أداة التحكم في سرعة مأخذ الطاقة (PTO)
- تقديرات قابلة للبرمجة
- إستراتيجية بدء التشغيل في الوضع البارد
- التعويض التلقائي للارتفاع
- وحدة التحكم الإلكترونية (ECU) المبردة للوقود
- تعويض الطاقة لدرجة حرارة الوقود
- التباطؤ المنخفض والمرتفع القابل للبرمجة
- تسجيل إلكتروني للتشخيصات والأعطال
- نظام مراقبة قابل للبرمجة (سرعات المحرك، درجة الحرارة، الضغط)
- بث J1939 (تشخيص وحالة المحرك)
- نظام تحكم كهربائي معتمد (البيئة الخطرة فقط)
- محرك مخفض: تعويض تلقائي لدرجة الحرارة المحيطة
نظام التبريد
- أجهزة تنظيم الحرارة والمبيت، منفذ أمامي أيمن — وصلة 51 ملم (2,01 بوصة)
- مضخة مياه الدثار — تدار بالسير، طاردة مركزية
- مضخة المياه — مدخل أيمن متجه لأسفل 63 ملم (2,48 بوصة)
نظام العادم
- مجمع العادم — مبرد بالمياه
- توربيني فردي، على الجانب الأيمن، مثبت في المركز مزود بمبيت توربين مبرد بالمياه
- عادم توربيني خلفي بوصلة مقاس 81,8 ملم (3,22 بوصة)، بقامطة بدون سير على شكل V
الحدافات ومبيت الحدافة
- تحديد إلزامي من:الحدافة والمبيت الموافق لمعيار SAE رقم 1 أو SAE رقم 2، دوران موافق لمعيار SAE
نظام الوقود
- نظام الوقود لحقن الوحدة الإلكتروني ميكانيكي التشغيل (HEUI)
- فلتر الوقود — ثانوي، على الجانب الأيسر (أداء عالي 2 ميكرون)
- مضخة نقل الوقود — الجانب الأيسر الأمامي
- مضخة تحضير الوقود — الجانب الأيسر الأمامي
نظام التشحيم
- جهاز تهوية علبة المرافق — الجانب الأيسر
- نظام التخلص من أدخنة علبة المرافق — بمؤشر خدمة مرفق، الجانب الأيسر
- مبرد الزيت — الأيمن
- فلتر الزيت — الأيمن
- حوض الزيت — المجمع الأمامي
- فتحة تعبئة الزيت — مثبتة بالأعلى
- مقياس مستوى الزيت — الجانب الأيسر
- مضخة الزيت — تدار بالتروس
- صمام عينة الزيت
- وقاية الشاحن التوربيني والحدافة وعلبة المرافق
مآخذ الطاقة
- بكرة مشغل عمود الكرانك — 2 حز، قطر 190 ملم (7,5 بوصة)، عرض 22,3 ملم (7/8 بوصات)
العام
- ممتص الاهتزازات
- عروات الرفع
- توقيت متغير تلقائي — إلكتروني
- المطبوعات
خيارات إلزامية
- مبيت الحدافة والحدافة
- مستشعر موضع الخانق و/أو أداة التحكم في الخانق
- (البيئة غير الخطرة فقط)
- الفلتر الرئيسي/فاصل المياه
- توجيه توربيني
معلومات إضافية
| المواصفات العامة - أقصى معدل | 254.0 bkW ( 340.0 BHP ) |
|---|---|
| المواصفات العامة - الإزاحة | 8.8 l ( 538.0 بوصة³ ) |
| المواصفات العامة - أدنى معدل | 243.0 bkW ( 325.0 BHP ) |
| المواصفات العامة - المنظم والحماية | إلكتروني (ADEM™ A4) |
| المواصفات العامة - السحب | يعمل بشاحن توربيني-مبرد لاحقًا |
| المواصفات العامة - الحدافة ومبيت الحدافة | SAE 1 أو 2 |
| المواصفات العامة - أسنان الحدافة | 113 (SAE 1)، 134 (SAE 2) |
| المواصفات العامة - الدوران من طرف الحدافة | عكس عقارب الساعة |
| المواصفات العامة - الشوط | 149.0 مم ( 5.9 بوصة ) |
| المواصفات العامة - التجويف | 112.0 مم ( 4.4 بوصة ) |
| الانبعاثات | وكالة حماية البيئة (EPA) ومجلس الموارد الجوية بكاليفورنيا (CARB) للمركبات التي لا تسير على الطرق من المستوى 3، الاتحاد الأوروبي مرحلة IIIA، وكالة حماية البيئة (EPA) البحرية من المستوى 2، المنظمة البحرية الدولية (IMO) من المستوى 2 |
| الأبعاد - الطول | 1125.0 مم ( 44.4 بوصة ) |
| الأبعاد - العرض | 892.0 مم ( 35.1 بوصة ) |
| الأبعاد - الارتفاع | 1052.0 مم ( 41.4 بوصة ) |
| الأبعاد - الوزن | 836.0 كجم ( 1844.0 رطل ) |
| سعة السوائل - نظام زيت التشحيم - إعادة التعبئة | 30.3 l ( 8.0 جالون (أمريكي) ) |
| سعة السوائل - نظام التبريد | 13.9 l ( 3.7 جالون (أمريكي) ) |
