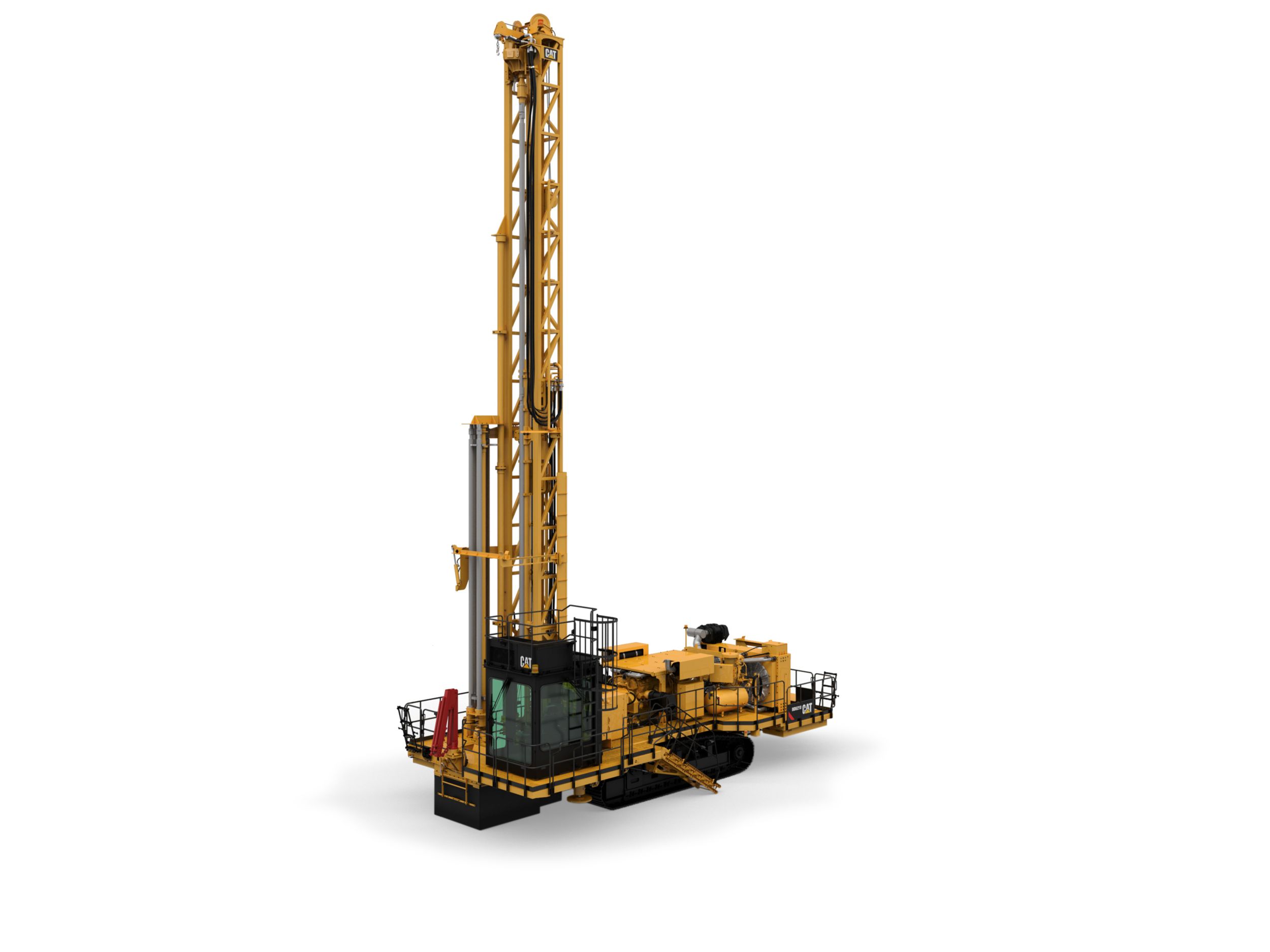

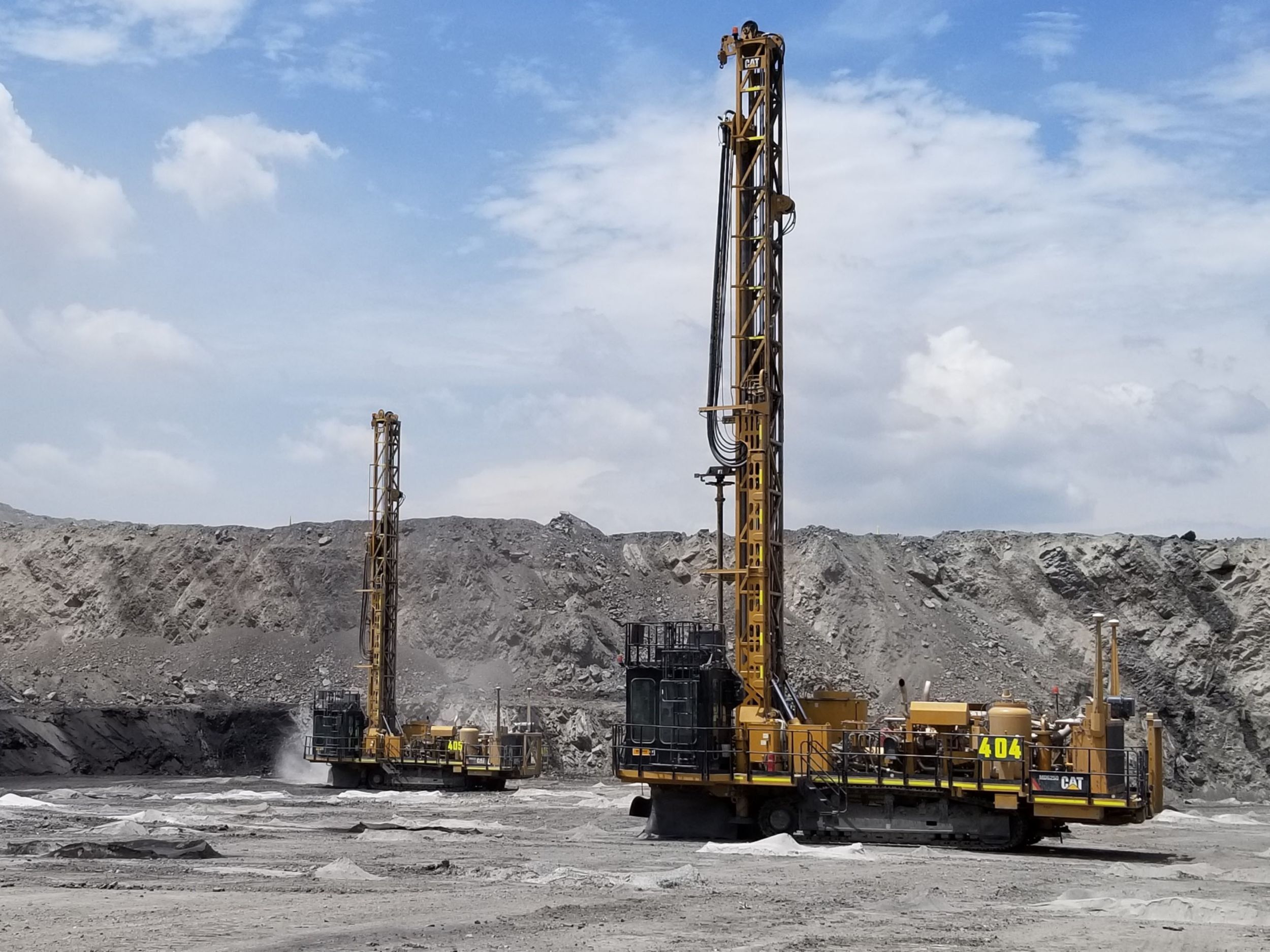

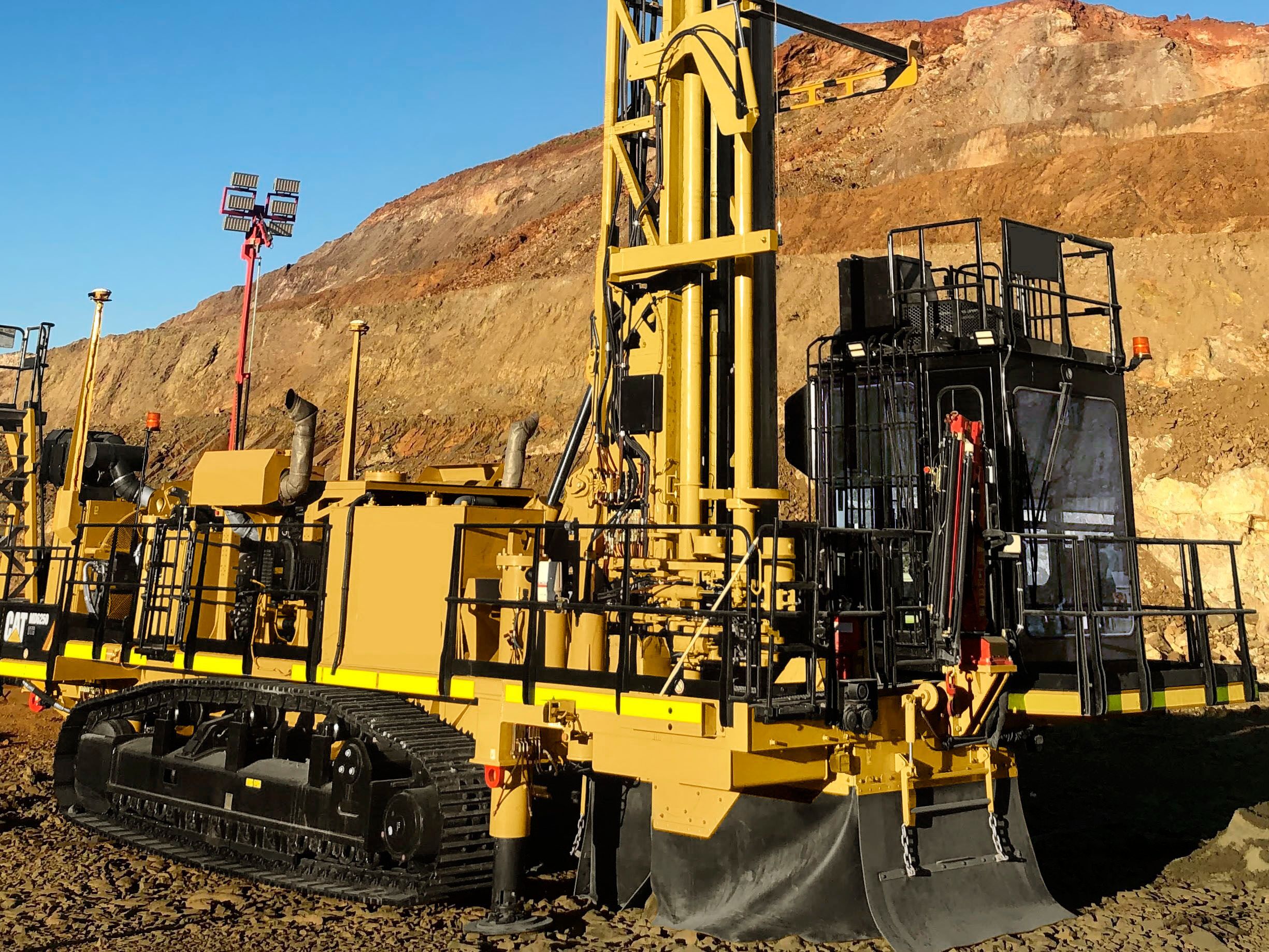

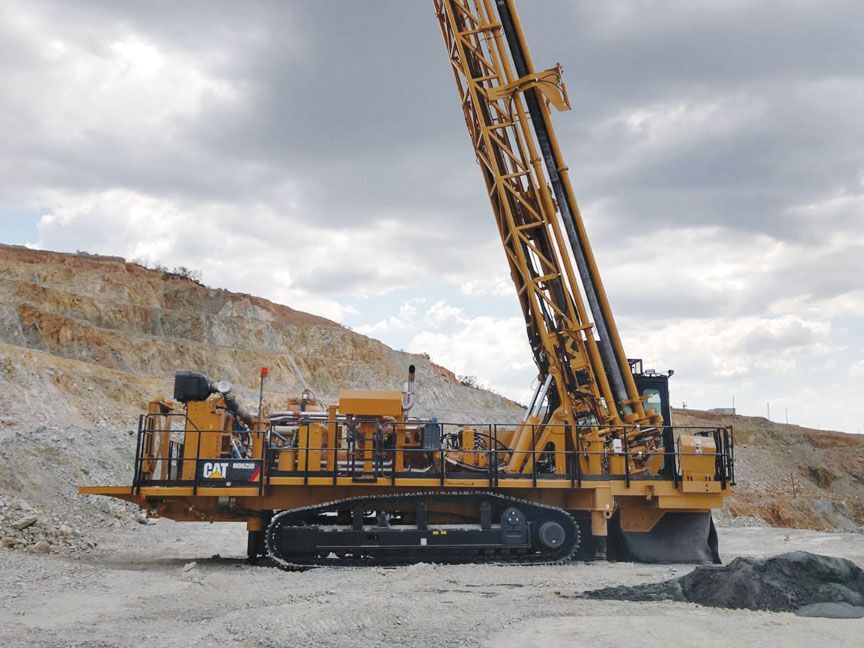

MD6250
مواصفات ماكينة الثقب الدوارة لحُفر التفجير MD6250
صنعت ماكينة الثقب MD6250 من Cat® من الألف إلى الياء باستخدام قطع غيار بشركة Cat بنسبة 100% لتمكينك من تحقيق أقصى استفادة من التشغيل. ومع وجود ميزات مدمجة مستقلة وخيار دمج تقنيات Cat MineStar، توفر MD6250 أداءً دقيقًا وموثوقًا في أي استخدام للثقب. إنها ماكينة سهلة الامتلاك والتشغيل، وذلك من خلال تحسين إمكانية الخدمة والأداء الموثوق الذي تنتظره من Caterpillar – مع دعمك من خلال الدعم عالمي المستوى بواسطة شبكة وكلاء Cat. وحيث جرى تصميمها لثقب الحفر بقطر من 152 إلى 250 مم (6 إلى 9.8 بوصات)، يتم تحسين MD6250 للثقب في دفعة واحدة أو عدة دفعات في كلا وضعي الثقب الدوار وأسفل الحفر.
محطة مشغل على مستوى عالمي
- عناصر تحكم مريحة تساعد المشغلين في الانتباه المستمر وتجنب الشعور بالإرهاق
- أدوات تحكم لعصا التحكم متعددة الوظائف وشاشات تعمل باللمس تتسم بالسهولة والبساطة
- رؤية ممتازة، بفضل العديد من الكاميرات والنوافذ كاملة الطول
- مقعد مزود بإمكانية التدفئة والتهوية بشكل اختياري لتحسين راحة المشغل
تكامل بنسبة 100% مع CAT
- تكامل مع Cat تمامًا، مع قطع غيار ومكونات وخصائص تصميم متجانس عبر جميع أوضاع الحفر من Cat
- برامج مشتركة للحصول على ميزات ذاتية التحكم
- مدعومة من خلال دعم على مستوى عالمي بواسطة شبكة وكلاء Cat
المكونات الإلكترونية من CAT: أساس الماكينة
- بنية إلكترونية مشتركة عبر جميع ماكينات Cat لضمان إلمام الفنيين بها
- يتيح نظام Cat Electronic Technician (Cat ET) استكشاف الأعطال وإصلاحها بسرعة وسهولة
- تعمل كمنصة مشتركة لتحقيق التكامل مع حلول التحكم الذاتي المستقبلية
- يوفر نظام Product Link™ Elite إمكانية تتبع الأداء في الوقت الفعلي
مجموعة نقل الحركة المتوافقة
- تتيح وحدة التحكم في حجم تدفق الهواء للمشغل تقليل تدفق الهواء بنسبة تصل إلى 50% لملاءمة أداة ثقب معينة واستخدام معين
- محرك C27 ملائم لأكبر ضاغط "قياسي" في هذه الفئة لأوقات الدورات السريعة
- مجموعة نقل حركة محسّنة لتحمل استخدامات الثقب القاسية
- مواصفات عالية الضغط ومنخفضة الضغط توفر التحكم المتغير في حجم الهواء
- قوة تغذية وعزم دوران وهواء تعد الأمثل، مما يساعد في تقليل استهلاك الوقود
التكنولوجيا والتشغيل التلقائي
- Drill Assist (مساعد الثقب) يتميز بخصائص الاستواء التلقائي، وسحب الرافعات تلقائيًا، ورفع السارية وخفضها تلقائيًا، والثقب التلقائي.
- تعمل خصائص مراقبة حالة الماكينة وأدائها على الحفاظ على إنتاجية الماكينة.
- يساعد مقياس عمق الثقب على تقليل الثقب الزائد والمنخفض
- جاهزة للاتصال بمجموعة تقنيات Cat MineStar، والتي تشمل ميزة Terrain للثقب ونظام Command للثقب
الأمان
- رؤية ممتازة، بفضل العديد من الكاميرات والنوافذ كاملة الطول
- يتيح نظام MineStar Command للثقب التشغيل عن بعد أو بشكل مستقل - دون الحاجة إلى تواجد المشغل في الماكينة
- سبعة أزرار لإيقاف تشغيل المحرك وأكثر من 40 من أقفال الأمان المشروطة
- أسطح مقاومة للانزلاق للدخول/الخروج والخدمة بشكل أكثر أمانًا
- مصابيح LED داخلية، وعصي تحكم ولوحات مفاتيح بإضاءة خلفية؛ ومصابيح نقاط خارجية ومصابيح بإضاءة غامرة لإنارة المسارات للدخول/الخروج ولنقاط الخدمة الرئيسية
إمكانية الخدمة
- خزانات مياه ووقود كبيرة تقلل الوقت المستغرق لإعادة التعبئة
- نقاط وصول للخدمة مجمّعة، وخطوط خراطيم وأسلاك متقنة تقلل وقت الصيانة
- تساعد الخصائص المتوفرة في ميزة Cat MineStar Health على مراقبة الحالة والأداء بشكل مضمن
- فواصل زمنية ممتدة بين عمليات الخدمة تقلل وقت التعطل لإجراء الصيانة
الاستدامة
- تصميم يضمن تقليل استهلاك الوقود، مما يقلل انبعاثات المحرك
- تقلل محركات المستوى 4 النهائي أكاسيد النيتروجين والجسيمات.
- تقليل النفايات وانخفاض تكاليف الامتلاك والتشغيل بفضل القواسم المشتركة المتزايدة للأنظمة والمكونات، بالإضافة إلى تقليل أرقام القطع الفريدة
- فترات صيانة أطول على تقليل كمية النفايات التي تؤثر على البيئة
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
خيارات مجموعة نقل الحركة
- الانبعاثات: تكافئ المستوى 2، قدرة المحرك C27 عند 1800 دورة في الدقيقة، حسب ISO 14396 بقدرة 616 كيلووات (826 hp)، وحسب ISO 14396 (DIN) بقدرة 838 mhp (PS)
- الانبعاثات: تكافئ المستوى 4 النهائي، قدرة المحرك C27 عند 1800 دورة في الدقيقة، حسب ISO 14396 بقدرة 650 كيلووات (872 hp)، وحسب ISO 14396 (DIN) بقدرة 884 mhp (PS)
- ضاغط (2000 قدم³/دقيقة، 125 رطل لكل بوصة مربعة) – مجموعة ثقب دوارة، 56,6 م³ (2000 قدم³/دقيقة) عند 8,6 بار (125 رطل لكل بوصة مربعة)؛ مع خزان مستقبل منخفض الضغط من أجل ASME/CRN/AU أو CE
اختيارات الكابينة
- قياسي – يشتمل على مقعد قماشي، وزجاج نافذة أحادية اللوحة، وواقٍ قابل للفك لنافذة ماكينة الثقب، وماسحة للزجاج الأمامي لنافذة ماكينة الثقب
أدوات التحكم
- مؤشر عمق الثقب والأقفال، استواء تلقائي، وسارية تلقائية
الإطار/السطح
- الوصول للكابينة عبر سلالم ثابتة
ملحقات السارية
- 11,2 م (36,7 قدمًا) أو 13,6 م (44,6 قدمًا): ماسك أنابيب، يدوي – ماسك أنابيب بحبل أحادي السلك (من أجل 11 م)، وبحبل ثنائي السلك (من أجل 13 م)، وسلة لقم، يدوية
دائري أنابيب لسارية بطول 11,2 م (36,7 قدمًا/حامل أنابيب 10,6 م (35 قدمًا) تحمل أربعة (اختر واحدة)
- أنبوب 127 مم (5,0 بوصات)؛ أربعة أظرف
- أنبوب 140 مم (5,5 بوصات)؛ أربعة أظرف
- أنبوب 152 مم (6,0 بوصات)؛ أربعة أظرف
- أنبوب 165 مم (6,5 بوصات)؛ أربعة أظرف
- أنبوب 178 مم (7,0 بوصات)؛ أربعة أظرف
- أنبوب 194 مم (7,625 بوصات)؛ أربعة أظرف
دوار أنابيب 13,6 م (44,6 قدمًا)/حامل أنابيب 6,1 م (20 قدمًا). تحمل أربعة (اختر واحدة)
- أنبوب 127 مم (5,0 بوصات)؛ أربعة أظرف
- أنبوب 140 مم (5,5 بوصات)؛ أربعة أظرف
- أنبوب 152 مم (6,0 بوصات)؛ أربعة أظرف
- أنبوب 165 مم (6,5 بوصات)؛ أربعة أظرف
- أنبوب 178 مم (7,0 بوصات)؛ أربعة أظرف
- أنبوب 194 مم (7,625 بوصات)؛ أربعة أظرف
مجموعات أدوات ثقب/ثقب دوار لسارية 11,2 م (36,7 قدمًا) (اختر واحدًا)
- 127 مم (5 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 152 مم (6 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 165 مم (6,5 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 178 مم (7 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 194 مم (7,625 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
مجموعات أدوات ثقب/الثقب بمطرقة هوائية (DTH) لسارية 11,2 م (36,7 قدمًا) (اختر واحدًا)
- 140 مم (5.5 بوصات)؛ جلبة سطح ثنائية القطع، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
- 165 مم (6.5 بوصات)؛ جلبة سطح ثنائية القطع، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
مجموعات أدوات ثقب/دوارة لسارية 13,6 م (44,6 قدمًا) (اختر واحدًا)
- 127 مم (5 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 152 مم (6 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 165 مم (6,5 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 178 مم (7 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
- 194 مم (7,625 بوصات)؛ جلبة سطح دوارة أحادية القطعة، بكرات محدد موضع الأنابيب، مفتاح ربط للسطح، أنابيب تحويل، مانع تسرب ماسحة الأنابيب
مجموعات أدوات ثقب/الثقب بمطرقة هوائية (DTH) لسارية 13,6 م (44,6 قدمًا) (اختر واحدة)
- 127 مم (5.0 بوصات)؛ جلبة سطح ثنائية القطع، بكرة محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
- 140 مم (5.5 بوصات)؛ جلبة سطح ثنائية القطع، بكرة محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
- 165 مم (6.5 بوصات)؛ جلبة سطح ثنائية القطع، بكرة محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
- 178 مم (7 بوصات)؛ جلبة سطح ثنائية القطع، بكرة محدد موضع الأنابيب، مفتاح ربط للسطح، مهايئ مطرقة تحويل، مانع تسرب ماسحة الأنابيب
أنابيب علوية مع لقمة (الثقب بالدوار فقط) (اختر واحدة)
- 127 مم (5 بوصات)
- 152 مم (6 بوصات)
- 165 مم (6,5 بوصات)
- 178 مم (7 بوصات)
- 194 مم (7,625 بوصات)
الاعتبارات الإقليمية/المناخية
- البطاريات، عددها أربعة (4) محكمة ضد التسريب
- المستوى 1 – سوائل ومواد تشحيم قياسية. مع نطاق درجة حرارة يبلغ –1 درجة مئوية (30 درجة فهرنهايت) إلى 52 درجة مئوية (125 درجة فهرنهايت)
- الملصقات، ANSI
- الملصقات، ISO
- الشهادات، EAEU
- الشهادات، CE
إخماد الغبار
- حقن المياه 1271 لتر (336 جالون)
- ستائر غبار ثابتة، أربعة جوانب/موجودة داخل صندوق
الهيكل السفلي؛ CAT 336E EL (اختر واحدًا)
- مداسات ثلاثية الحواف 600 مم (23,6 بوصات)؛ للضغط الأرضي على الصخور الصلبة بقوة 0,88 بار (12,7 رطلاً لكل بوصة مربعة)
- مداسات ثلاثية الحواف 750 مم (29,5 بوصة)؛ للضغط الأرضي على الصخور الرخوة بقوة 1,10 بار (15.9 رطلاً لكل بوصة مربعة)
معلومات إضافية
| قدرة السحب لأسفل/الرفع - قدرة السحب لأسفل | حتى 29483 كجم (حتى 65000 رطل) |
|---|---|
| المواصفات - قطر الحفرة | 165-250 مم (6,5-9,875 بوصات) |
| المواصفات - المحرك | Cat® C27 |
| المواصفات - حمل اللقمة | حتى 32655 كجم (حتى 71993 رطل) |
| المواصفات الأساسية - سارية بطول 11,2 م (36,7 أقدام) ـ الحمل على اللقمة ـ دفعة واحدة | تصل إلى 22321 كجم (تصل إلى 49210 أرطال) |
| المواصفات الأساسية - سارية بطول 13,6 م (44,6 أقدام) ـ الحمل على اللقمة ـ دفعة واحدة | حتى 32655 كجم (حتى 71993 رطلاً) |
| المواصفات الأساسية - سارية 13,6 م (44,6 أقدام) ـ سعة المرفاع | حتى 22113 كجم (حتى 48750 رطل) |
| المواصفات الأساسية - معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2 - الانبعاثات | معايير مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2 |
| المواصفات الأساسية - وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي - معدل القدرة (ISO 14396) | 643 كيلووات ( 872 حصان ) |
| المواصفات الأساسية - الضاغط ـ الثقب بالمطرقة الهوائية (DTH) (2) | 42,4 م³/دقيقة (1500 قدم³/دقيقة) عند 24,1 بار (350 رطلاً لكل بوصة مربعة) |
| المواصفات الأساسية - الثقب بزاوية متاح | 30 درجة (بزيادات 5 درجات) |
| اختيارات المحرك - المكونات (1) | مواتير البدء المزدوجة |
| اختيارات المحرك - المكونات (2) | مساعد بدء تشغيل الأثير (زجاجة الأثير الموردة محليًا) |
| اختيارات المحرك - المكونات (3) | مساعد بدء تشغيل الأثير (زجاجة الأثير المعروضة محليًا) |
| اختيارات المحرك - الخصائص | منافذ لأخذ العينات المجدولة (S·O·SSM) |
| خيارات الضاغط - ثقب DTH | يتضمن نظام تشحيم الأدوات وتخزين المطرقة |
| اختيارات الضاغط - الثقب بمطرقة هوائية (DTH) ـ 1500 قدم مكعبة في الدقيقة/350 رطلاً لكل بوصة مربعة | 42,4 م³/دقيقة (1,500 قدمًا³/دقيقة) عند 24,1 بار (350 رطل لكل بوصة مربعة) يتضمن مزيت أدوات سعة 113.5 لترًا (30 جالونًا) |
| خيارات الضاغط - الثقب الدوار | نظام تشحيم الأدوات الاختياري |
| اختيارات الضاغط - الثقب بالدوار ـ 2000 قدم مكعبة في الدقيقة/125 رطلاً لكل بوصة مربعة | 56,6 م³/دقيقة (2000 قدم³/دقيقة) عند 8,6 بار (125 رطلاً لكل بوصة مربعة) |
| اختيارات الضاغط - الاختيار | التحكم الإلكتروني في الضاغط والتنظيم بخطوط مفرغة من الهواء |
| خيارات الضاغط - ملاحظة | باستخدام أداة التحكم في كمية الهواء المتغيرة في الضاغط، يستطيع المشغل تحديد خرج الهواء، الأمر الذي ينتج عنه انخفاض معدل استهلاك الوقود. تحتوي كل من الضواغط عالية الضغط ومنخفضة الضغط على هذه الميزة. |
| اختيارات الخزان بوحدة استقبال - الخيار (2) | ضغط مرتفع عند 24,1 أو 34,4 بار (350 أو 500 رطل لكل بوصة مربعة) لـ ASME/CRN/AU أو CE |
| التبريد - المكونات (1) | مبردات ذات إمكانية وصول سهلة للتنظيف |
| التبريد - المكونات (2) | وحدة تبريد محرك منفصلة |
| التبريد - المكونات (3) | جميع أقسام قلب المبرد قابلة للاستبدال |
| التبريد - المكونات (4) | أداة التحكم في المروحة التلقائية متغيرة السرعة |
| التبريد - الخصائص | إمكانية العمل في درجات الحرارة المحيطة البالغة 52 درجة مئوية (125 درجة فهرنهايت) |
| اختيارات المناخ - سوائل ومواد تشحيم قياسية لمستوى الجو 1 (2) | تحمل درجات الحرارة حتى 52 درجة مئوية (125 درجة فهرنهايت) |
| اختيارات المناخ - سوائل ومواد تشحيم للقطب الشمالي لمستوى الجو 4 (6) | تتضمن لوحة القاطع خمسة (5) قواطع إضافية لعناصر التسخين المعروضة محليًا إذا لزم الأمر. |
| الإطار وسطح العمل - الخصائص (1) | يتم لحام الرافعات، ومحور ارتكاز السارية/إطار A، وسطح الثقب بشكل متكامل في الإطار الرئيسي لضمان أقصى درجة من المتانة وعمر الخدمة الطويل |
| الإطار وسطح العمل - الخصائص (2) | سعة خزان الوقود الأساسي 1416 لتر (374 جالون) |
| الإطار وسطح العمل - الخصائص (3) | توسعة لسعة الوقود بسعة 1416 لتر (374 جالون) إضافية لسعة إجمالية تبلغ 2832 لتر (748 جالون)؛ (ضرورية لمجموعات التحكم الذاتي) |
| الإطار وسطح العمل - الخصائص (4) | ثلاث (3) نقاط خروج على مناطق السطح بالإضافة المدخل الرئيسي |
| الإطار وسطح العمل - الخصائص (5) | ثلاث (3) نقاط خروج على مناطق السطح بالإضافة المدخل الرئيسي |
| الإطار وسطح العمل - الخصائص (6) | الوصول الشامل إلى الكابينة (وقاءات مرتكزات وقضبان) من محيط الكابينة إلى سطح الثقب (اختياري) |
| الإطار وسطح العمل - المكونات (1) | سطح ثقب ثابت؛ للثقب الرأسي والثقب بزاوية |
| الإطار وسطح العمل - المكونات (2) | أربع رافعات لضبط المستوى على منضدة بزاوية قدرها 7 درجات (أي اتجاه) |
| الإطار وسطح العمل - المكونات (3) | خطافات جر للخدمة الشاقة (الطرف الأمامي) |
| الإطار وسطح العمل - المكونات (4) | أربع (4) عروات رفع، تُستخدم مع الكابلات أو السلاسل |
| الإطار وسطح العمل - المكونات (5) | سلالم الوصول الثابتة إلى منطقة الكابينة |
| الإطار وسطح العمل - المكونات (6) | قضبان واقية قوية مع واقيات لأصابع الأقدام، وبوابات ذاتية الغلق |
| خيارات الوصول إلى الإطار - الخيار (1) | سلالم الوصول الثابتة إلى منطقة الكابينة |
| خيارات الوصول إلى الإطار - الخيار (2) | سلالم هيدروليكية تعاقبية مع ممر حول الكابينة حتى سطح الثقب (اختياري). تشمل قفل الرافعة والانتقال المنشط في حالة خفض السلالم |
| الملحقات المتنوعة لسطح الثقب - المكونات (4) | إمكانية استخدام رافعة مثلثة (اختياري) |
| الهيكل السفلي - الموديل | نوع الحفار Cat® 336E EL |
| الهيكل السفلي - بكرات الحامل | ثلاثة (3) |
| الهيكل السفلي - وقاءات سلسلة الجنزير وموجهاتها | المستوى الثاني |
| الهيكل السفلي - قوة سحب قضيب الجر | 417000 N ( 93745 lbf ) |
| الهيكل السفلي - مداسات ثلاثية الحواف (1) | 600 مم (23,6 بوصات)؛ للضغط الأرضي على الصخور الصلبة بقوة 0,88 بار (12,7 رطل لكل بوصة مربعة) |
| الهيكل السفلي - مداسات ثلاثية الحواف (2) | 750 مم (29,5 بوصة)؛ للضغط الأرضي على الصخور الرخوة بقوة 1,10 بار (15,9 رطل لكل بوصة مربعة) |
| المكونات الهيدروليكية - المكونات (1) | مضختان (2) أساسيتان – 145 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية) |
| المكونات الهيدروليكية - المكونات (2) | (1) مضخة دائرة إضافية – 110 سم مكعب (كباس، استشعار الحمل) |
| المكونات الهيدروليكية - المكونات (3) | مضختان (2) للمروحة – 74 سم مكعب (كباس، مع أدوات تحكم إلكتروني تناسبية) |
| المكونات الهيدروليكية - المكونات (4) | مضختان (2) للشحن – 43,9 + 56,5 سم مكعب (ترس مزدوج، إزاحة ثابتة) |
| الأبعاد (تقريبية) ـ سارية بطول 13,6 م (44,6 قدمًا) - الارتفاع - والسارية منخفضة | 5.134 m ( 16.84 قدم ) |
| المكونات الهيدروليكية - المكونات (5) | منافذ لأخذ عينات الزيت المجدولة (S.O.S) |
| المواصفات الأساسية - الثقب بزاوية | عموديًا حتى 30 درجة (بزيادات 5 درجات) |
| نطاقات قبضة مفتاح الفصل الهيدروليكي متغير القبضة (2) | 152-216 مم (6,0-8,5 بوصات) |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (7) | مانع تسرب ماسحة الأنابيب |
| الإطار وسطح العمل - الخصائص (7) | منصة لتثبيت زجاجات إخماد الحرائق و/أو مجموعة مولد الديزل (اختياري) |
| السلامة والأمان - الخاصية | زاوية الاقتراب البالغة 15 تسهّل عملية التحميل والتفريغ على سطح منخفض |
| بيئة المشغل - الكابينة - الفاخرة | – مساحة تخزين إضافية<br>– مقعد من الجلد مزود بمسخن وفتحات تهوية<br>– تعليق مقعد للخدمة الشاقة<br>– زجاج نوافذ مزدوج الألواح،<br>– واقٍ للنافذة الأمامية قابل للفك، بالإضافة إلى نافذة مواجهة لمجموعة نقل الحركة<br>– ماسحات لنافذة ماكينة الثقب، بالإضافة إلى نوافذ أمامية وخلفية |
| ثقب دوار لمجموعة الأداة - المكونات (7) | مشحمة أدوات الثقب (اختيارية) |
| أدوات تحكم نظام التشغيل - القياسية - المكونات (21) | أدوات التحكم في بيئة الكابينة (تكييف الهواء، والفلتر، والتدفئة، وسرعات المروحة) |
| الأبعاد (تقريبية) ـ سارية بطول 11,2 م (36,7 قدمًا) - الارتفاع - والسارية منخفضة | 5.134 m ( 16.84 قدم ) |
| السلامة والأمان - المكونات (13) | عروات الرفع |
| بيئة المشغل - كابينة - قياسية | – مقعد من القماش<br>– زجاج نافذة لوحة واحدة<br>– واقٍ قابل للفك لنافذة ماكينة الثقب<br>– ماسحة لنافذة ماكينة الثقب |
| الهيكل السفلي - بكرات سفلية | أثنا عشرة (12) |
| خيارات الضاغط/المستقبل - اختيار الخزان بوحدة استقبال (2) | ضغط مرتفع عند 24,1 أو 34,4 بار (350 أو 500 رطل لكل بوصة مربعة) لـ ASME/CRN/AU أو CE |
| مجموعات السارية - الثقب بزاوية | مشمولاً مع أي من الساريتين |
| الهيكل السفلي - سرعة السير | 2.45 كم/س ( 1.5 ميل/ساعة ) |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (8) | مشحمة أدوات الثقب مدرجة مع مجموعة الضاغط بمطرقة هوائية |
| المواصفات الأساسية - يكافئ معايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2 - معدل القدرة (ISO 14396) | 616 كيلووات ( 826 حصان ) |
| السلامة والأمان - المكونات (14) | وقاء النافذة الأمامية (الاختياري) |
| دائري (حسب حجم السارية وقطر الأنبوب) - دائري الأنابيب مزدوج الأغراض: سارية بطول 11,2 م (36,7 قدم): تحمل أنبوباتان (2) بطول 10,6م (35 قدمًا) وأنبوباتان بطول 7,62 م (25 قدمًا)، ومهايئات لتوصيل المطرقة الهوائية DTH ولقمة ثلاثية المخاريط (المطرقة DTH ولقمة ثلاثية المخاريط غير مضمنة) | دائري أنابيب مزدوج الأغراض يستوعب أنبوب بطول 140 مم (5,5 بوصات) أو 168 مم (6625 بوصة) – اتصل بالمصنع لمزيد من أقطار الأنابيب |
| ثقب دوار لمجموعة الأداة - المكونات (8) | أنبوب الصدمات (اختياري) |
| اختيارات التحكم في الغبار - نظام حقن المياه بالإضافة إلى مُجمِّع الغبار الجاف (1) | مُجمِّع الغبار 127 م³/دقيقة (4500 قدم³/دقيقة)، يشتمل على نظام حقن المياه القياسي |
| خيارات أداة الخدمة - دلاء الرفع (تتوفر عند الطلب) | – حز API مقاس 89 مم (3,5 بوصات)– لرفع أدوات الثقب المعنية (لقم المخروط الثلاثي 6,75 بوصات أو مطارق الفئة DTH مقاس 6 بوصات)<br>– حز API مقاس 114 مم (4,5 بوصات)– لرفع أدوات الثقب المعنية (لقم المخروط الثلاثي 7,875 و9,0 بوصات أو مطارق الفئة DTH مقاس 8 بوصات)<br>– حز API مقاس 140 مم (5,5 بوصات) – لرفع مهايئ أنبوب امتصاص الصدمات<br>– حز BECO مقاس 102 مم (4,0 بوصات) – لرفع أنبوب الثقب المعني (قطر خارجي 5,5 بوصات)<br>– حز BECO مقاس 114 مم (4,5 بوصات) – لرفع أنبوب الثقب المعني (قطر خارجي 6,0، و6,5، و6,625 ، و7,0 بوصات)<br>– حز BECO مقاس 152 مم (6,0 بوصات) – لرفع أنبوب الثقب المعني (قطر خارجي 7,625 بوصات) |
| خيارات الضاغط/المستقبل - الضاغط ـ الثقب بالمطرقة الهوائية (DTH) (2) | 42,4 م³/دقيقة (1500 قدم³/دقيقة) عند 24,1 بار (350 رطل لكل بوصة مربعة) |
| أنبوب الثقب - أنابيب بطول 6,1 م (20 قدمًا) لسارية بطول 13,6 م (44,6 قدمًا) - تحمل أربعة - الخيار 5 | 178 مم ( 7 بوصة ) |
| اختيارات المحرك - الانبعاثات: مكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي - قدرة المحرك | C27 عند 1800 دورة في الدقيقة |
| دائري (حسب حجم السارية وقطر الأنبوب) - الدائري حامل الأنابيب، قياسي: | – سارية بطول 11,2 م (36,7 قدم): تحمل أربعة (4) أنابيب بطول 10,6م (35 قدمًا)<br>– سارية بطول 13,6 م (44,6 قدم): تحمل أربعة (4) أنابيب بطول 6,1 م (20 قدمًا) |
| أنبوب الثقب - أنابيب بطول 10,6 م (35 قدمًا) لسارية بطول 11,2 م (36,7 قدمًا) - تحمل أربعة - الخيار 5 | 178 مم ( 7 بوصة ) |
| اختيارات المناخ - البطاريات، محكومة (1) | العدد: أربعة (4) |
| مجموعات السارية - دليل ملحقات السارية - سارية بطول 11,2 م (36,7 قدمًا) أو 13,6 م (44,6 قدمًا) | ماسك أنابيب بحبل سلكي واحد (1)، وسلة لقم يدوية |
| خصائص دائري حامل الأنابيب والسارية - الخصائص (2) | دائري حامل أنابيب هيدروليكي التشغيل ذاتي التقسيم الزاوي يستوعب أقطار أنابيب من 127 مم (5,0 بوصات) إلى 194 مم (7,625 بوصة) |
| خصائص دائري حامل الأنابيب والسارية - سارية بطول 11,2 م (36,7 أقدام) ـ قدرة الرافعة | حتى 15309 كجم (حتى 33750 رطل) |
| خيارات الضاغط/المستقبل - الخصائص (1) | باستخدام أداة التحكم في كمية الهواء المتغيرة في الضاغط، يستطيع المشغل تحديد خرج الهواء، الأمر الذي ينتج عنه انخفاض معدل استهلاك الوقود. |
| اختيارات المناخ - البطاريات، محكومة (2) | الكمية: ستة (6) (مطلوبة للطقس البارد من المستوى 2 و4 و/أو حزم شبه ذاتية) |
| مجموعات السارية - الملحقات الهيدروليكية للسارية - سارية بطول 13,6 م (44,6 قدم) | ماسك أنابيب هيدروليكي التشغيل واحد (1)، بالإضافة إلى ماسك أنابيب واحد (1) بحبل سلكي، وسلة لقم هيدروليكية التشغيل |
| خيارات الضاغط/المستقبل - الخصائص (2) | التحكم الإلكتروني في الضاغط والتنظيم |
| خيارات الضاغط/المستقبل - الخصائص (3) | اختيار DTH يتضمن مزيت أدوات |
| خصائص دائري الأنابيب والسارية - الخصائص (14) | محدد موضع الأنبوب للثقب الزاوي أو التعامل مع الأنابيب بدفعات متعددة، ويتم تشغيله من الكابينة، بأقفال أمان |
| مزايا السارية ودائري الأنابيب - الميزات (15) | صندوق تروس الدوران بموتور واحد، بسرعة تصل إلى 160 دورة في الدقيقة، وبعزم دوران يصل إلى 11600 نيوتن متر (8555 رطلاً من القوة لكل قدم) |
| ملحقات السارية - الملحقة (1) | ماسك أنابيب يدوي بطول 11,2 م (36,7 أقدام) أو 13,6 م (44,6 أقدام) ـ وماسك أنابيب واحد (1) بحبل سلكي، وسلة لقم يدوية |
| ملحقات السارية - الملحقة (2) | سارية بطول 11,2 م (36,7 قدم) ـ ماسك أنابيب هيدروليكي التشغيل واحد (1)، وسلة لقم هيدروليكية التشغيل |
| ملحقات السارية - الملحقة (3) | سارية بطول 13,6 م (44,6 قدمًا) ـ ماسك أنابيب هيدروليكي التشغيل واحد (1)، بالإضافة إلى ماسك أنابيب واحد (1) بحبل سلكي، وسلة لقم هيدروليكية التشغيل |
| ثقب دوار لمجموعة الأداة - المكونات (1) | جلبة سطح دوارة أحادية القطع |
| ثقب دوار لمجموعة الأداة - المكونات (2) | بكرات محدد موضع الأنابيب |
| ثقب دوار لمجموعة الأداة - المكونات (3) | مفتاح السطح |
| ثقب دوار لمجموعة الأداة - المكونات (4) | أنبوب علوي |
| ثقب دوار لمجموعة الأداة - المكونات (5) | أنبوب اللقم |
| ثقب دوار لمجموعة الأداة - المكونات (6) | مانع تسرب ماسحة الأنابيب |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (1) | جلبة سطح دوارة ثنائية القطع |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (2) | بكرات محدد موضع الأنابيب |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (3) | مفتاح السطح |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (4) | أنبوب الصدمات |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (5) | أنبوب علوي |
| ثقب بمطرقة DTH لمجموعة الأداة - المكونات (6) | أنبوب المطرقة |
| نظام الرافعة العلوية مع إمكانية التحكم عن بعد ـ اختياري - المكونات | مجموعة إدارة متغيرة السرعة |
| نظام مجموعة الإدارة العلوية للرأس الدوار - المكونات (3) | أقفال حركة الرأس الدوار الافتراضية |
| بيئة المشغل - تصميم الكابينة | – كابينة رحبة مزوَّدة بهيكل الحماية من الأجسام المتساقطة (FOPS) بمساحة قدرها 3 م² (32,3 قدم²) مع محطة مشغل مدمجة<br>– حوامل مطاطية ممتصة للصدمات<br>– يشتمل تصميم محطة المشغل على مقعد مريح، وأدوات تحكم بعصا التحكم مع مجموعة أجهزة القياس الكاملة، والشاشة المزدوجة الملونة مقاس 254 مم (10 بوصات)، وشاشة عالية الدقة والوضوح تعمل باللمس، ومنفذ طاقة 12 فولت<br>– شاشة عرض إضافية لكاميرات مغلقة الدائرة؛ ملونة، وعالية الدقة والوضوح مقاس 254 مم (10 بوصات)<br>– ثلاث (3) كاميرات مغلقة الدائرة (على الجانبين الأمامي والأيسر) توفر إمكانية رؤية بزاوية 360 درجة من مقعد المشغل؛ كاميرا على السارية لمشاهدة تشغيل دائري الأنابيب/مجموعة الإدارة العلوية<br>– محول طاقة بجهد 24 فولت إلى 12 فولت<br>– مجهزة لتركيب راديو استريو للاتصال والترفيه<br>– بابان يتأرجحان للخارج وأقفال Cat بمفاتيح<br>– حامل المطبوعات<br>– حصيرة أرضية قابلة للفك |
| بيئة المشغل - مجموعات الكابينة | – تشتمل المواصفات القياسية على مقعد قماشي، وزجاج نافذة أحادية اللوحة، وماسحة لنافذة ماكينة الثقب<br>– تشتمل المواصفات الفاخرة على مساحة تخزين إضافية، ومقعد من الجلد مزود بمسخن وفتحات تهوية، ونظام تعليق للخدمة الشاقة، وزجاج نوافذ مزدوج الألواح، وواقٍ للنافذة الأمامية قابل للفك، وماسحات لنافذة ماكينة الثقب، بالإضافة إلى نوافذ أمامية وخلفية |
| بيئة المشغل - المقاعد | – – يدور المقعد ويقفل وقابل للسحب على حزام أمان عريض ثنائي النقاط/76 مم (3 بوصات)، ويميل (بآلية ضبط 5 درجات)، وبدعامة للظهر، وبآلية ضبط الحركة الأمامية/الخلفية بمقدار 80 مم (3,1 بوصات) |
| بيئة المشغل - النوافذ | – النوافذ الكبيرة للجوانب الأمامية والخلفية واليمنى للكابينة؛ نافذة كاملة الطول لماكينة الثقب بواقٍ<br>– مسّاحات الزجاج الأمامي مع خزان غاسلة مشترك |
| بيئة المشغل - الإضاءة | – مصابيح LED داخلية ومصباح خرائط في مقعد المشغلين، وعصي تحكم ولوحات مفاتيح بإضاءة خلفية<br>– مصابيح الإضاءة الغامرة لمحيط ماكينة الثقب<br>– مصابيح كاشفة لإضاءة منطقة مجموعة القدرة؛ وسطح الثقب؛ ودائري السارية؛ وسلم الوصول، والممرات<br>– الإضاءة تشمل مصابيح 4200 لومن بكل مصباح إضاءة غامرة على المحيط، مصابيح خلوص السارية، ومصباح وامض مُثبَّت بالكابينة، ومصباح تحذير للانتقال مثبت في المقدمة |
| بيئة المشغل - التدفئة والتهوية وتكييف الهواء | – فتحات تدفئة الأرضية<br>– وحدة مكيف الهواء/التدفئة/الضغط مثبتة بالسقف<br>– الوصول إلى الفلتر من السطح<br>– توجد فتحات نظام التدفئة، والتهوية، وتكييف الهواء (HVAC) لإزالة الضباب في النافذة الرئيسية |
| بيئة المشغل - الكاميرات | ـ ثلاث (3) كاميرات مغلقة الدائرة (على الجانبين الأمامي والأيسر) توفر إمكانية رؤية بزاوية 360 درجة من مقعد المشغلين؛ كاميرا على السارية لمشاهدة تشغيل دائري الأنابيب/مجموعة الإدارة العلوية |
| أدوات تحكم متميزة - المكونات (1) | وظائف تلقائية لمساعد الثقب:<br>– ثقب تلقائي في دفعة واحدة (اختياري) |
| التشغيل التلقائي والتقنية - النوع (1) | إمكانية تركيب نظام Cat Terrain |
| التشغيل التلقائي والتقنية - النوع (2) | إمكانية التحكم الذاتي |
| التشغيل التلقائي والتقنية - المكونات (1) | مؤشر عمق الثقب |
| التشغيل التلقائي والتقنية - المكونات (2) | نظام Product Link™ Elite (الأجهزة من المصنع، حزمة الاشتراك عبر الوكيل) |
| التشغيل التلقائي والتقنية - المكونات (3) | Product Link Elite |
| التشغيل التلقائي والتقنية - المكونات (4) | توصيلات الأسلاك لواجهة خاصة بجهة خارجية |
| خيارات التحكم في الغبار - نظام حقن المياه بالإضافة إلى مُجمِّع الغبار (2) | صندوق مُجمِّع الغبار مع إمكانية الوصول إليه مستوى سطح الأرض |
| خيارات التحكم في الغبار - نظام حقن مياه كبير الحجم ـ الحد الأقصى ـ سعة الخزانات الإجمالية | 2786 l ( 736 جالون (أمريكي) ) |
| اختيارات التحكم في الغبار - الخزان أسفل السطح ـ السعة ـ معزول عن الطقس شديد البرودة | 1271 l ( 336 جالون (أمريكي) ) |
| اختيارات التحكم في الغبار - الخزان فوق السطح ـ السعة | 1514 l ( 400 جالون (أمريكي) ) |
| خيارات التحكم في الغبار - الخيار (1) | حقن المياه – خزان مثبت بالسطح الأمامي 1271 لتر (336 جالون)<br>– عداد تدفق المياه، التحكم في الحجم، مؤشر مستوى امتلاء الخزان |
| خيارات التحكم في الغبار - الخيارات (2) | حقن الماء بالإضافة إلى مُجمِّع غبار جاف بقدرة 127 م³/دقيقة (4500 قدم³/دقيقة)؛ يشتمل على نظام حقن قياس للمياه<br>– فلاتر ذاتية التنظيف، مجرى للغبار مع طارد |
| خيارات التحكم في الغبار - الخيار (3) | نظام حقن مياه كبير الحجم (الحد الأقصى) سعة الخزانات الإجمالية 2786 لتر (736 جالون)<br>– سعة الخزان أسفل السطح (معزول عن الطقس شديد البرودة) 1271 لتر (336 جالون)<br>– سعة الخزان فوق السطح 1514 لتر (400 جالون) |
| خيارات التحكم في الغبار - الخيار (4) | ستائر غبار ثابتة، أربعة جوانب/موجودة داخل صندوق |
| السلامة والأمان - الخاصية (1) | منصة على الطرف غير المخصص للثقب لتركيب زجاجات إخماد الحرائق و/أو مجموعة مولد الديزل (خيار) |
| السلامة والأمان - الميزة (2) | زاوية الاقتراب البالغة 15 تسهّل عملية التحميل والتفريغ على سطح منخفض |
| السلامة والأمان - المكونات (1) | أغطية سبائكية لسطح الثقب تستخدم أثناء الصيانة عندما تكون السارية أفقية |
| السلامة والأمان - المكونات (2) | سبعة (7) أزرار لإيقاف تشغيل المحرك بكل نقطة دخول/خروج في ماكينة الثقب، بالكابينة، وفي منطقة المحرك بسطح الثقب |
| السلامة والأمان - المكونات (3) | ما يزيد على أربعين (40) قفل من أقفال الأمان المشروطة |
| السلامة والأمان - المكونات (4) | واقي مفصلي للنوافذ بامتداد طول النافذة الأمامية لماكينة الثقب بالكامل |
| السلامة والأمان - المكونات (5) | ثلاث (3) نقاط خروج على مناطق السطح بالإضافة المدخل الرئيسي |
| السلامة والأمان - المكونات (6) | بوابات ذاتية الغلق لتأمين مواقع سلالم الخروج |
| السلامة والأمان - المكونات (7) | آلة تنبيه كهربائية يتم تنشيطها بواسطة زر دفع بالكابينة |
| السلامة والأمان - المكونات (8) | تنبيه الانتقال التلقائي، المسموع |
| السلامة والأمان - المكونات (9) | صندوق بطارية مثبت أسفل السطح مزود بفاصل بادئ الحركة/فاصل البطارية/ أطراف بدء التشغيل من مصدر خارجي عن بُعد |
| السلامة والأمان - المكونات (10) | خراطيم هواء الضاغط بكابلات الحفاظ على السلامة |
| السلامة والأمان - المكونات (11) | أسطح مانعة للانزلاق |
| السلامة والأمان - المكونات (12) | خطافان على الطرف غير المخصص للثقب |
| مجموعات الخدمة - المجموعة (1) | تعبئة سريعة للوقود والمياه؛ نظام التشحيم التلقائي |
| مجموعات الخدمة - المجموعة (2) | مركز الخدمة لتصريف مواد التشحيم وتعبئتها، ونظام التشحيم التلقائي، والتعبئة السريعة للوقود والمياه، وخرطوم التصريف (اختياري) |
| مجموعات الخدمة - المجموعة (3) | مركز الخدمة لتصريف مواد التشحيم وتعبئتها، ونظام التشحيم التلقائي، والتعبئة السريعة للوقود والمياه، وخرطوم التصريف (اختياري) |
| الأوزان - نطاق وزن العمل | 56468 كجم إلى 64154 كجم (124490 رطل إلى 141436 رطل) |
| Offering Type |
منتجات ذات صلة
-
معدات الثقب الدوارة
MD6200
مشاهدة التفاصيل -
معدات الثقب الدوارة
MD6310
مشاهدة التفاصيل -
معدات الثقب الدوارة
MD6380
مشاهدة التفاصيل
