226B3

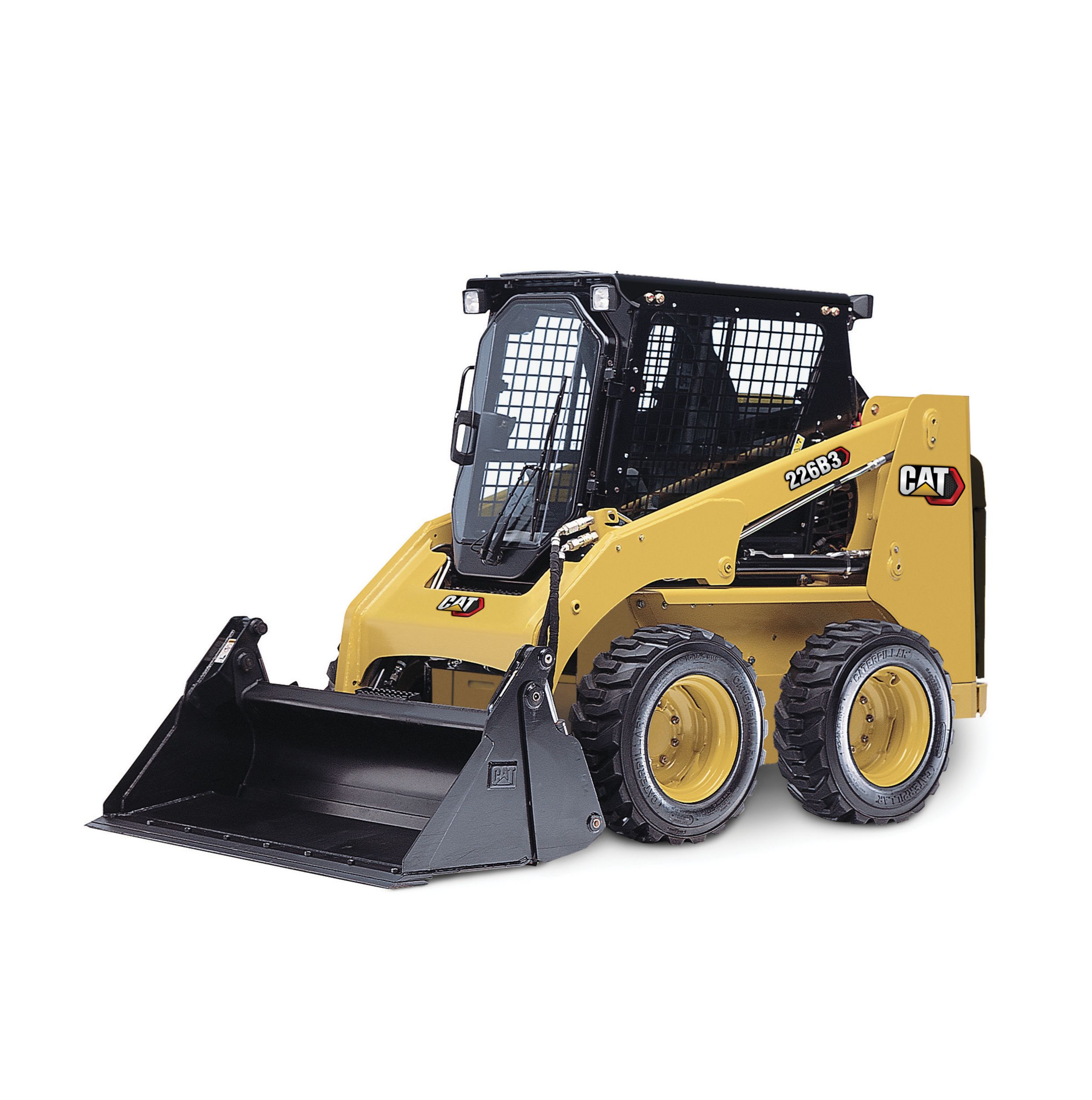

اللودر المزوَّد بسيور انزلاقية 226B3
يعتبر اللودر المزود بالسيور الانزلاقية من Cat®، مع العديد من خيارات أدوات العمل، مثاليًا لتطبيقات التشييد والمسطحات الخضراء والتطبيقات الزراعية والتطبيقات الأخرى. فهو يوفر مستويات الموثوقية والمتانة التقليدية من Cat مع الإنتاجية الفائقة.
نظام هيدروليكي عالي الأداء
يتميز النظام الهيدروليكي للماكينة بأقصى قدرة وموثوقية. علاوةً على تزويد القدرة إلى العجلات، يوفر أيضًا هذا النظام وظائف رفع اللودر وإمالته، كما أنه يزود القدرة إلى الدائرة الإضافية لتشغيل أدوات العمل وتشغيل مروحة تبريد المحرك. يتم تشغيل المضخات الهيدروليكية مباشرةً بشكل مستقل عن المحرك لضمان أقصى أداء هيدروليكي وموثوقية - دون استخدام أي سيور. يتميز أيضًا النظام الهيدروليكي بما يلي:
- مكونات هيدروليكية إضافية قياسية لتزويد القدرة إلى أدوات العمل التي تتوفر من خلال القارنات الهيدروليكية للتوصيل السريع المُثبتة بقوة بذراع اللودر.
- خراطيم ToughGuardâ„¢ لمزيد من الموثوقية والمتانة.
راحة طول اليوم
لقد تم تصميم جميع جوانب محطة المشغل مع التركيز على الراحة وسهولة التشغيل. توفر المساحة الداخلية العريضة والرحبة إلى جانب الأرضية المنظمة بيئة عمل مريحة مع مساحة فائقة للرأس والكتفين والساقين من أجل زيادة الإنتاجية وتقليل الكلال. يحافظ المقعد القابل للضبط مع أدوات التحكم سهلة التشغيل على راحة المشغل طوال يوم العمل.
الأداة المناسبة لتنفيذ المهمة
حقق أقصى استفادة من ماكينتك مع المجموعة الشاملة من أدوات العمل من Cat. بفضل تصميمها وتصنيعها خصيصًا لضمان أعلى أداء وموثوقية، توفر هذه الأدوات الإنتاجية العالية في مجموعة متنوعة من التطبيقات من أجل زيادة تعدد استخدامات اللودر المزود بالسيور الانزلاقية من Cat ومرونته إلى أقصى الحدود:
- المثاقب
- المحاريث الخلفية
- الشفرات (بزاوية، جرار)
- الجرافات (للأغراض العامة، وعالية السعة، وللنفايات، وللمرافق، وللمواد الخفيفة، ومتعددة الأغراض، وجرافة الكلاّب الصناعية، وجرافة الكلّاب للمرافق)
- أذرع الرافعة (بزاوية، للالتقاط، للمرافق)
- قواطع الأغصان
- ماكينات الكشط على البارد
- الشوكات (المنصة، والصناعية ذات الكلاّب، وللمرافق ذات الكلاّب، وللمرافق)
- المطارق الهيدروليكية
- محاريث المسطحات الخضراء
- أدوات تقليب المسطحات الخضراء
- ذراع مناولة المواد
- أدوات تقليب صندوق القدرة
- المقص
- نافخات الثلوج
- جلاخات أجذال الشجر
- حفارات الخنادق
- الضواغط الاهتزازية
- مناشير العجلات
المستندات والكتيبات
المعدات القياسية
كهربي
- النظام الكهربائي 12 فولت
- مولد تيار متردد بقدرة 85 أمبير
- التنشيط التلقائي لشمعة التوهج
- مفتاح تشغيل/إيقاف مفتاح الإشعال
- المصابيح: الإضاءة الخلفية للمقاييس، مصباحان خلفيان، مصباحا هالوجين أماميان وخلفيان قابلان للضبط، مصباح السقف.
بيئة المشغل
- المقاييس: مستوى الوقود، مقياس الساعات
- مؤشرات نظام تحذير المشغل: تقييد فلتر الهواء، خرج مولد التيار المتردد، ارتفاع مسند الذراع/عدم وجود المشغل في المقعد، درجة حرارة سائل تبريد المحرك، ضغط زيت المحرك، تنشيط شمعة التوهج، تقييد الفلتر الهيدروليكي، درجة حرارة الزيت الهيدروليكي، تعشيق فرملة الانتظار
- مقعد فينيل
- مسند ذراع محيطي مريح قابل للسحب لأسفل
- نظام تعشيق أدوات التحكم، عندما يترك المشغل المقعد أو مسند الذراع مرفوعًا: يتم تعطيل النظام الهيدروليكي، وتعطيل ناقل الحركة الهيدروستاتيكي، وتعشيق فرملة الانتظار
- كابينة مزودّة بهيكل حماية من الانقلاب (ROPS) مفتوح، وقابل للإمالة لأعلى
- هيكل الحماية من الأجسام المتساقطة (FOPS)، المستوى I
- النوافذ العلوية والخلفية
- الحصيرة الأرضية
- مرآة داخلية للرؤية الخلفية
- مقبس كهربائي بجهد 12 فولت
- آلة التنبيه
- تنبيه الرجوع للخلف
- الخانق اليدوي والقدمي
مجموعة نقل الحركة
- محرك ديزل Cat C2.2 T
- المحرك يكافئ المستوى 4 المؤقت/المرحلة IIIA/معايير Bharat من المرحلة III
- يفي المحرك بمعايير الانبعاثات البرازيلية MAR-1 المكافئة للمستوى 4 المؤقت والمرحلة IIIA
- منظف الهواء، مزدوج العناصر، وبسدادة نصف قطرية
- صمام أخذ عينات S·O·SSM، الزيت الهيدروليكي
- الفلاتر، دوارة، هيدروليكية
- فلاتر، من نوع الحربة، فاصل الوقود والمياه
- الرادياتير/مبرد الزيت الهيدروليكي قابل للإمالة إلى أعلى
- فرامل انتظار يتم تعشيقها بواسطة زنبرك، وتحريرها هيدروليكيًا
- ناقل الحركة الهيدروستاتيكي
- الدفع الرباعي
أخرى
- حاوية المحرك، قابلة للقفل
- مانع التجمد طويل العمر، –36 درجة مئوية (–33 درجة فهرنهايت)
- نقاط ربط الماكينة (4)
- الدعم، ذراع الرفع
- مقياس رؤية مستوى الزيت الهيدروليكي
- مقياس رؤية مستوى سائل تبريد الرادياتير
- الرادياتير، زجاجة التمدد
- خرطوم ToughGuard™ من Cat
- المكونات الهيدروليكية الإضافية، تدفق متواصل
- نقاط الفصل السريع، مسطحة الوجه، للخدمة الشاقة
- حلقة D مقسمة لتوجيه خراطيم أدوات العمل على طول جانب ذراع الرفع الأيسر
- المنفذ الكهربائي، مصباح التحذير
- تنظيف الحوض الباطني
المعدات الإلزامية
- قارنة التوصيل السريع، ميكانيكية أو هيدروليكية
- حزام المقعد، 50 مم (بوصتان) أو 75 مم (3 بوصات)
- مروحة التبريد، التي تعمل عن الطلب أو القياسية
- مجموعات الراحة (يجب تحديد واحدة مما يلي):
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C0): المقعد الثابت
– هيكل الحماية من الانقلاب (ROPS) المفتوح (C1): مقعد مزود بنظام تعليق، وبطانة علوية فاخرة
– هيكل الحماية من الانقلاب (ROPS) المغلق (C2): خصائص المجموعة C1 بالإضافة إلى مسخن، باب كابينة، نوافذ جانبية، حامل أكواب، حاجز لإبعاد الحطام عن الكابينة
– هيكل الحماية من الانقلاب (ROPS) المغلق (C3): خصائص المجموعة C2 بالإضافة إلى مكيف هواء - مجموعات التحكم (يجب تحديد واحدة مما يلي):
– مجموعة التحكم 1: تشغيل/إيقاف المكونات الهيدروليكية الإضافية الأساسية
– مجموعة التحكم 2: المكونات الهيدروليكية الإضافية المتناسبة الفاخرة
– مجموعة التحكم 3: المكونات الهيدروليكية الإضافية المتناسبة الفاخرة، وعدة أداة العمل
– مجموعة التحكم 4: المكونات الهيدروليكية عالية التدفق
معلومات إضافية
| المحرك - إجمالي القدرة | 45.5 كيلووات ( 61 حصان ) |
|---|---|
| المحرك - إجمالي القدرة - SAE J1995 | 45.5 كيلووات ( 61 حصان ) |
| المحرك - صافي القدرة ـ وفقًا للمعيار ISO 9249 EEC | 42 كيلووات ( 56 حصان ) |
| المحرك - صافي القدرة - SAE 1349 | 42 كيلووات ( 56 حصان ) |
| المحرك - الإزاحة | 2.2 l ( 134 بوصة³ ) |
| المحرك - الشوط | 100 مم ( 3.9 بوصة ) |
| المحرك - التجويف | 84 مم ( 3.3 بوصة ) |
| موديل المحرك | Cat® C2.2 T |
| المحرك - قدرة الحدافة الصافية | 42 كيلووات ( 56 حصان ) |
| المحرك - صافي القدرة - SAE 1349/ISO 9249 | 42 كيلووات ( 56 حصان ) |
| الأوزان - الوزن أثناء التشغيل | 2641 كجم ( 5822 رطل ) |
| الأوزان - ملاحظة | يعتمد الوزن أثناء التشغيل ومواصفات التشغيل والأبعاد على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، ووجود هيكل الحماية من الانقلاب المفتوح (OROPS)، وجرافة النفايات، والإطارات، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يُذكر خلاف ذلك). |
| مواصفات التشغيل - سعة التشغيل المقدرة (50% من حمل القلب) | 680 كجم ( 1500 رطل ) |
| مواصفات التشغيل - سعة التشغيل المقدرة مع ثقل الموازنة الاختياري | 726 كجم ( 1600 رطل ) |
| مواصفات التشغيل - حمل القلب | 1360 كجم ( 3000 رطل ) |
| مواصفات التشغيل - قوة الكبح - أسطوانة الإمالة | 1852 كجم ( 4083 رطل ) |
| مواصفات التشغيل - ملاحظة | يعتمد الوزن أثناء التشغيل ومواصفات التشغيل والأبعاد على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، ووجود هيكل الحماية من الانقلاب المفتوح (OROPS)، وجرافة النفايات، والإطارات، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يُذكر خلاف ذلك). |
| النظام الهيدروليكي - الحد الأقصى للضغط الهيدروليكي للودر | 23000 كيلو باسكال ( 3335 رطل لكل بوصة مربعة ) |
| النظام الهيدروليكي - الحد الأقصى للتدفق الهيدروليكي للودر | 104 لتر/دقيقة ( 27 جالون/دقيقة ) |
| النظام الهيدروليكي - القدرة الهيدروليكية ـ المحسوبة | 37.7 كيلووات ( 50.6 حصان ) |
| النظام الهيدروليكي - التدفق الهيدروليكي - قياسي - القدرة الهيدروليكية (المحسوبة) | 23.2 كيلووات ( 31.1 حصان ) |
| النظام الهيدروليكي - الضغط الهيدروليكي للودر | 23000 كيلو باسكال ( 3335 رطل لكل بوصة مربعة ) |
| الكابينة - هيكل الحماية من الانقلاب (ROPS) | ISO 3471:2008 |
| الكابينة - هيكل الحماية من الأجسام المتساقطة (FOPS) من المستوى II | SAE J231 يناير 81، ISO 3449:1992 المستوى II |
| مجموعة نقل الحركة - سرعة السير للأمام | 12.7 كم/س ( 7.9 ميل/ساعة ) |
| مجموعة نقل الحركة - سرعة السير للخلف | 12.7 كم/س ( 7.9 ميل/ساعة ) |
| مجموعة نقل الحركة - سرعة السير ـ إلى الأمام أو الخلف | 12.7 كم/س ( 7.9 ميل/ساعة ) |
| سعات إعادة التعبئة للخدمة - صندوق السلسلة - على كل جانب | 6 l ( 1.6 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 10 l ( 2.6 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - علبة مرافق المحرك | 10 l ( 2.6 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان الوقود | 58 l ( 15.4 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - النظام الهيدروليكي | 55 l ( 14.5 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي | 35 l ( 9.2 جالون (أمريكي) ) |
| الأبعاد - قاعدة العجلات | 986 مم ( 39 بوصة ) |
| الأبعاد - الطول - مع وجود الجرافة على الأرض | 3233 مم ( 127 بوصة ) |
| الأبعاد - الطول - بدون الكتيفة | 2519 مم ( 99 بوصة ) |
| الأبعاد - الارتفاع - قمة الكابينة | 1950 مم ( 77 بوصة ) |
| الأبعاد - عرض المركبة فوق الإطارات | 1525 مم ( 60 بوصة ) |
| الأبعاد - الحد الأقصى للارتفاع الكلي | 3709 مم ( 146 بوصة ) |
| الأبعاد - ارتفاع مسمار الجرافة - الحد الأقصى للرفع | 2854 مم ( 112 بوصة ) |
| الأبعاد - ارتفاع مسمار الجرافة - موضع الحمل | 200 مم ( 8 بوصة ) |
| الأبعاد - الوصول - عند الحد الأقصى للرفع/التفريغ | 505 مم ( 20 بوصة ) |
| الأبعاد - الخلوص عند الحد الأقصى للرفع والتفريغ | 2169 مم ( 85.4 بوصة ) |
| الأبعاد - الخلوص الأرضي | 195 مم ( 8 بوصة ) |
| الأبعاد - زاوية المغادرة | 26° |
| الأبعاد - بروز المصد - المحور الخلفي | 967 مم ( 38 بوصة ) |
| الأبعاد - الحد الأقصى لزاوية التفريغ | 40° |
| الأبعاد - نصف قطر الدوران من المركز - المؤخرة | 1502 مم ( 59 بوصة ) |
| الأبعاد - نصف قطر الالتفاف من المركز - الجرافة | 1195 مم ( 47 بوصة ) |
| الأبعاد - نصف قطر الدوران من المركز - الجرافة | 1944 مم ( 77 بوصة ) |
| الأبعاد - الحد الأقصى للوصول - والأذرع موازية | 1291 مم ( 51 بوصة ) |
| الأبعاد - زاوية التحميل - الحد الأقصى للارتفاع | 81° |
| الأبعاد - بروز المصد - خلف المحور الخلفي | 967 مم ( 38 بوصة ) |
| الأبعاد - الحد الأقصى للوصول والأذرع موازية للأرض | 1291 مم ( 51 بوصة ) |
| الأبعاد - ملاحظة | يعتمد الوزن أثناء التشغيل ومواصفات التشغيل والأبعاد على أن يكون وزن المشغل 75 كجم (165 رطل)، وتوفر كل السوائل، وسرعة واحدة، ووجود هيكل الحماية من الانقلاب المفتوح (OROPS)، وجرافة النفايات، والإطارات، وبدون أثقال موازنة اختيارية وقارنة توصيل سريع يدوية (ما لم يُذكر خلاف ذلك). |
| الأبعاد - نصف قطر الالتفاف من المركز - مؤخرة الماكينة | 1502 مم ( 59 بوصة ) |
| Offering Type |
