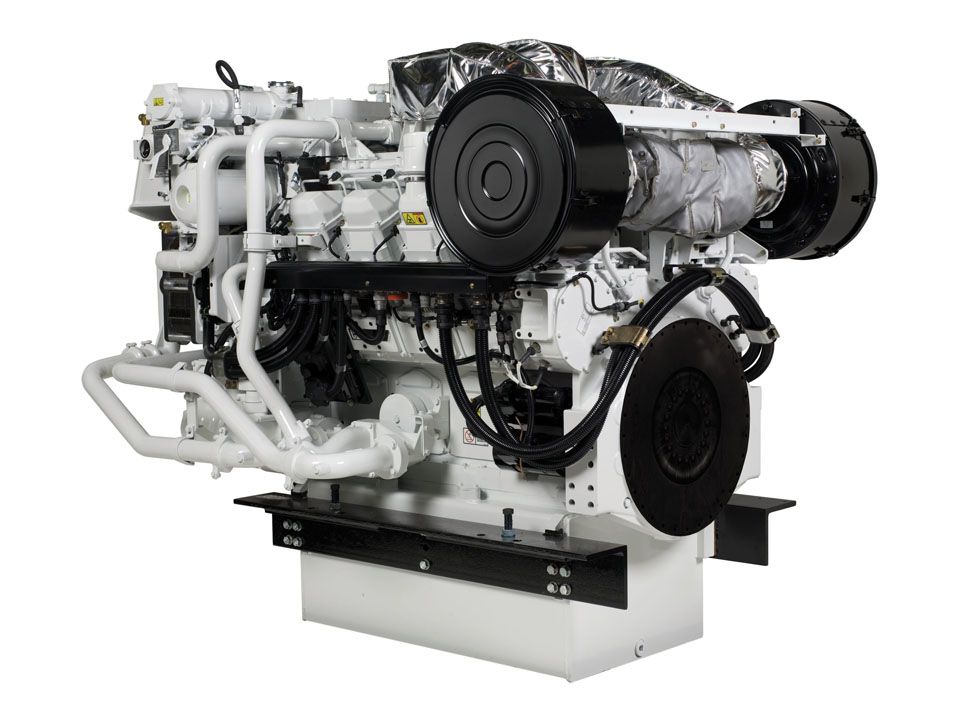

محرك الدفع 3508C

يتوافق محرك الدفع البحري 3508C مع معايير انبعاثات IMO II ويوفر المزيد من الطاقة مع انبعاثات أقل لتلبية احتياجات الدفع البحري الخاصة بك. وبالإضافة إلى ذلك، يوفر المحرك 3508C كفاءة ممتازة في استهلاك الوقود وزيت التشحيم. تتوفر خيارات الدوران القياسي أو العكسي بالإضافة إلى قطع الغيار والخدمة في جميع أنحاء العالم. منصة المحرك 3500 عبارة عن تصميم مبسط ومؤكد الكفاءة يوفر الموثوقية والمتانة الرائدة في الصناعة.

التصنيف:

وحدة التحكم الإلكترونية A3 (ECU)

• أحد أكثر أنظمة التحكم الإلكترونية تقدمًا المتوفرة لمحركات Cat البحرية. • أسرع مع سعة ذاكرة أكبر من ADEM 2 • متوافق مع العديد من أنظمة شاشات العرض الاختيارية • لا يحتاج إلى تبريد للوقود • تحسين قدرة الدخل/الخرج • تصميم بحري قوي وموصلات IP66 • تصميم دوائر كهربائية حائز على جائزة

لوحة عدادات مثبتة على المحرك

• شاشة عرض MPD مدمجة للاستجابة السريعة والتحكم الموضعي الفعال • تحكم اختياري موضعي في السرعة • ماسح ضوئي فردي اختياري لدرجة حرارة العادم مع رابط بيانات للتركيب عن بعد • إيقاف موضعي في حالة الطوارئ، مؤشرات تحذير، آلة تنبيه • تتيح وصلات التوصيل والتشغيل التركيب على الجانب الأيسر أو الأيمن للمحرك

شاشة الطاقة البحرية (MPD)

• بيان رسومي لمعاملات تشغيل المحرك بتنسيق تناظري أو رقمي أو مخطط شريطي • بناء قوي مقاوم للظروف الجوية • شاشات عرض يمكن للمستخدم تكوينها بالكامل • اعتماد للنوع من اتحاد التصنيف البحري • تنبيهات ورسائل للتشخيص • تحديد أولويات الأحداث والتشخيصات على ثلاث مستويات • إمكانية استخدام لغات متعددة • شاشة LCD ذات وضع ليلي • رموز ISO لتعريف المعاملات

شواحن توربينية عالية السعة وعالية الكفاءة

• تكوين شاحن توربيني مزدوج بحري قياسي. • طاقة احتياطية أكبر للحصول على أداء فائق للتحميل الجزئي في التقديرات المستمرة • ضبط الشواحن التوربينية لتحقيق قوة عالية واستهلاك ممتاز للوقود

مبادل حراري لوحي من Cat® مثبت على المحرك

• بمبرد لاحق منفصل الدائرة (SCAC) • مبادل حراري فردي لكل من مياه الدثار وأنظمة المبرد اللاحق • وصلات مدخل ومخرج فردية لمياه البحر • خفة الوزن وصغر الحجم • وصلات وأنابيب مثبتة في المصنع

ضفيرة أسلاك قوية

• متانة عالية: عمر طويل • مرونة في عمليات إضافة الأسلاك المخصصة • تبطين بفوم مقاوم للحريق • استبدال فعال من حيث التكلفة للأسلاك الممتازة • اعتماد من اتحاد التصنيف البحري

صندوق لتوزيع الطاقة

• يعزل "طاقة التحكم" عن طاقة مولد التيار المتردد/بادئ الحركة/مسخن مياه الدثار • إمكانية التركيب بعيدًا عن المحرك • يتيح للمستخدم النهائي اختيار ما يصل إلى ثلاثة مصادر طاقة مستقلة • يحتوي على قواطع دوائر ومفاتيح مدمجة لاستكشاف الأعطال وإصلاحها بسهولة

موافقات اتحاد التصنيف البحري

• ABS/DNV/LR/GL/CCS/BV/RINA

الميزات الإلكترونية

• بيانات الرسم البياني ثلاثي الأبعاد لتشغيل المحرك (الحمل والسرعة والوقت) • إشارة تغذية راجعة للحميل بالنسبة لتشغيل CPP • حد إلكتروني لعزم الدوران لإعادة التشغيل ومعدات للاستخدامات المحدودة بعزم الدوران • الميل القابل للضبط • معدلات كسب قابلة للضبط للمنظم • صيانة حسب الحالة • ميزات المراقبة • اتصالات ناقل البيانات التسلسلي • وحدات تحكم A3 أساسية وثانوية في جميع محركات الدفع

لوحات لكابينة القيادة من Cat

• لوحات لكابينة القيادة من Cat مع أو بدون شاشة الطاقة البحرية (MPD) • سهولة التوصيل بموصل العميل للمحرك • القدرة على الحصول على لوحات قيادة كاملة الوظائف ولوحات أجنحة للوظائف المخفضة

حواقن للوحدة

• نظام قامت Caterpillar بتصميمه وتصنيعه • تركيب "إسقاطي" • لا حاجة إلى وصلات الوقود المحززة • الضغط العالي فقط داخل الحاقن لا يتطلب خطوط مزدوجة الجدران أو أجهزة تجميع للتسربات

مأخذ الطاقة

• تتوفر مهايئات لمآخذ الطاقة • وحدات تشغيل إضافية لمآخذ الطاقة للمضخات والضواغط الهيدروليكية

مضخات مثبتة على المحرك وتدار بالترس

• مضخة مبرد لاحق قياسية مثبتة على المحرك • مضخة ماء دثار قياسية مثبتة على المحرك • مضخة مياه بحرية عالية السعة اختيارية مثبتة على المحرك وتدار بترس

نظام تثبيت للمحرك

• نقاط تثبيت متينة • تثبيت مرن اختياري

إصلاح شامل للبدن

• أغطية جانبية قابلة للإزالة بسهولة • أغطية للمحامل يسهل الوصول إليها

المعدات القياسية

نظام الوقود
  • فلتر الوقود، على اليمين، مع مؤشرات الخدمة
  • مضخة نقل الوقود.
  • حواقن وحدات محكومة إلكترونيًا
مجموعة أجهزة القياس
  • وحدة رسومية (شاشة Marine Power Display) للعرض التناظري أو الرقمي لـ
نظام التشحيم
  • جهاز تهوية علبة المرافق، علوي التثبيت
  • فلتر الزيت، على اليمين، مع مؤشرات الخدمة
  • فتحة تعبئة الزيت وعصا القياس، الجانب الأيمن
  • وعاء حوض زيت قياسي (الفاصل الزمني لتغيير الزيت 500 ساعة)
  • مضخة زيت، ترسية
نظام التركيب
  • قضبان، تثبيت المحرك، من نوع الحافة، 203 مم × 203 مم (8 بوصات × 8 بوصات)
مآخذ القدرة
  • مشغل الملحقات
  • مبيت أمامي، بوجهين
نظام الحماية
  • يوفر نظام المراقبة الإلكتروني A4 ECU إستراتيجيات لخفض قدرة المحرك قابلة للبرمجة بمعرفة العميل للحماية من ظروف التشغيل القاسية
  • يوفر نظام المراقبة الإلكتروني AIII للعملاء إستراتيجيات لخفض قدرة المحرك قابلة للبرمجة بمعرفة العميل للحماية من ظروف التشغيل القاسية
  • زر دفع توقف الطوارئ (يوجد في لوحة العدادات الإلكترونية) حماية إيقاف التشغيل الآمن:
عام
  • ممتص الاهتزازات والوقاء
  • عروات الرفع
  • الطلاء، محرك أصفر Caterpillar مع قضبان بلون أسود
  • ملاحظة: المحركات الخاصة بتبريد المبادل الحراري لا تتضمن مبادلاً حراريًا.
الحدافة ومبيت الحدافة
  • الحدافة، معيار SAE رقم 0، 151 سنًا
  • مبيت الحدافة، معيار SAE رقم 0.
نظام مدخل هواء
  • قلب مبرد لاحق بدائرة منفصلة، بطبقة مقاومة للتآكل (جانب الهواء)
  • منظف الهواء، خدمة عادية
  • شواحن توربينية مزدوجة، وصلة مستقيمة بقطر خارجي 152 مم (6 بوصات)
المدمج للتحكم
  • وحدة التحكم الإلكتروني المزدوج في المحرك Caterpillar A-III، بالجانب الأيسر مع نظام الوقود الإلكتروني ذي حواقن الوحدات
  • عدة توصيلات كهربائية صلبة (يلزم توفر طاقة 10 أمبير من التيار المباشر لتشغيل وحدة التحكم الإلكترونية في المحرك)
نظام التبريد
  • مبرد الزيت
  • الترموستات والمبيت، درجة حرارة للفتح الكامل تبلغ 92 درجة مئوية (198 درجة فهرنهايت)
  • مضخة مياه الدثار، تُدار بترس، طرد مركزي
  • مضخة مياه عذبة إضافية مع محركات SCAC
  • مضخة مياه بحر إضافية، طرد مركزي، غير ذاتية التحضير
  • خزان التمدد
نظام العادم
  • مجمعات عادم جافة محكمة للغاز مع وقاءات من السخونة.
  • شواحن توربينية مزدوجة مزوَّدة بمحامل يتم تبريدها بالمياه وواقية حرارية.
  • مخرج العادم، رأسي، شفة دائرية مقاس 203 مم (8 بوصات).

معلومات إضافية

تقدير القدرة - نطاق القدرة

775-1100 قدرة حصانية للفرامل (578-820 كيلووات للفرامل)
مواصفات المحرك - نطاق السرعة

1200-1600 دورة في الدقيقة
مواصفات المحرك - الانبعاثات

IMO II، EU IW
مواصفات المحرك - السحب

TTA
مواصفات المحرك - التجويف

170.0 مم ( 6.7 بوصة )
مواصفات المحرك - الشوط

190.0 مم ( 7.5 بوصة )
مواصفات المحرك - الإزاحة

34.5 l ( 2107.0 بوصة³ )
مواصفات المحرك - الدوران من طرف الحدافة

عكس اتجاه عقارب الساعة أو في اتجاه عقارب الساعة
مواصفات المحرك - التكوين

ديزل على شكل حرف V ذو 8 أسطوانات، دورة رباعية الأشواط
الأبعاد والأوزان - أدنى وزن جاف

4960.0 كجم ( 10935.0 رطل )
الأبعاد والأوزان - الطول

2117.0 مم ( 83.4 بوصة )
الأبعاد والأوزان - الارتفاع

1829.0 مم ( 72.0 بوصة )
الأبعاد والأوزان - العرض

1703.0 مم ( 67.0 بوصة )
