3512C

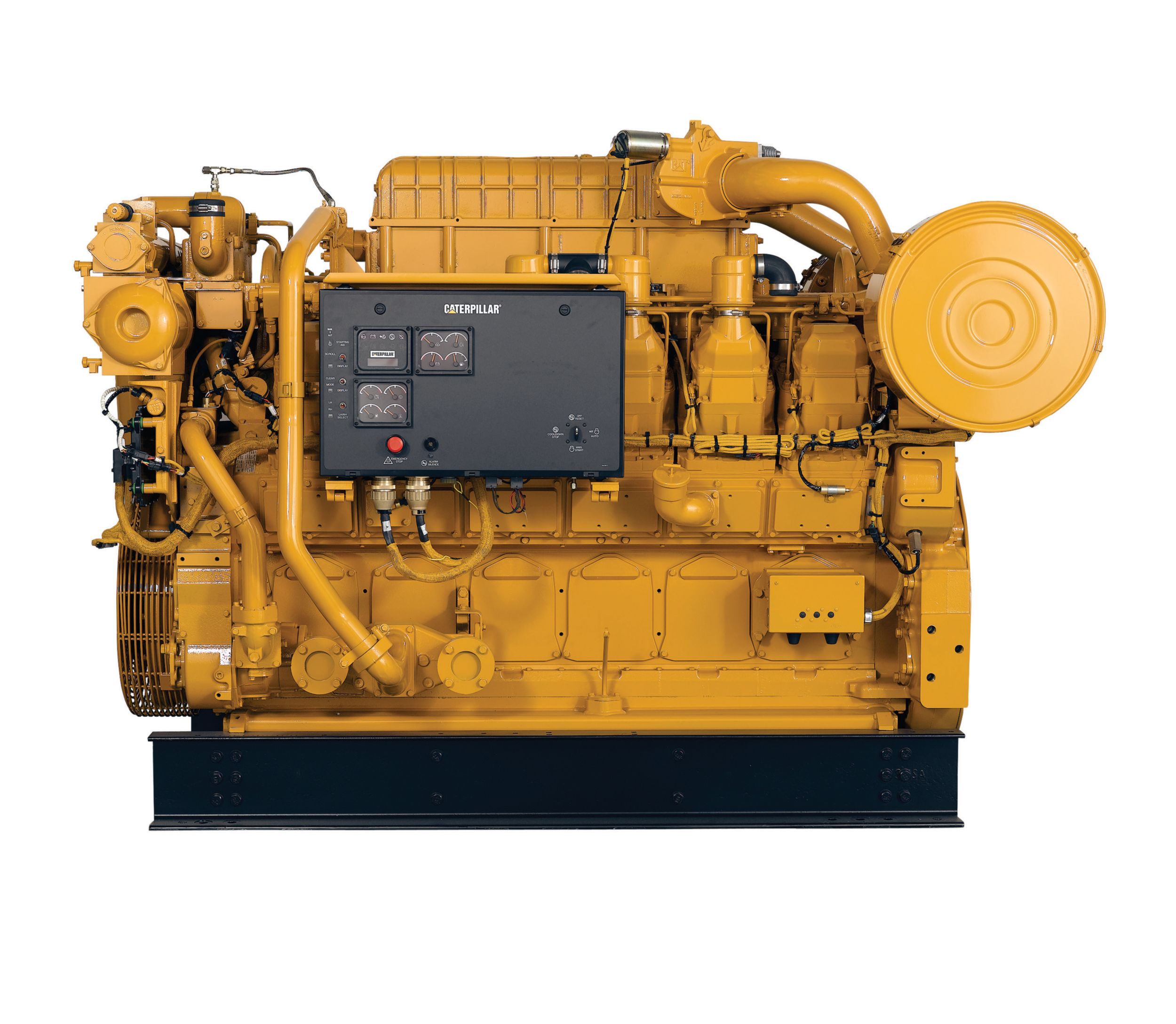

محرك الحفر الميكانيكي البري طراز 3512C (HD)‎‎‎

تُعد مجموعة المحركات طراز 3512C (HD)‎‎‎ من إنتاج Cat هي المحركات القياسية في مجال التنقيب. ظل المحرك طراز 3500 لسنوات عديدة الاختيار المفضل للعاملين في مجال التنقيب نظرًا لأدائه العالي ومتانته وموثوقيته في حقول النفط.إن التطبيق المثالي للمحرك طراز 3512C (HD)‎‎‎ هو الدفع الميكانيكي لحفارات الحفر البري.إن المحركات من إنتاج Cat مدعومة بشبكة عالمية من وكلاء Cat الذين على استعداد لدعم عملية التشغيل لديك من خلال الدعم الفني والخدمة وقطع الغيار والضمان.تتسم المحركات طراز 3512C (HD)‎‎‎ بالتقديرات: 932-1100 كيلو واط (1250-1475 حصانًا) عند 1200 دورة في الدقيقة، متوافق مع معايير وكالة حماية البيئة الأمريكية (EPA) للطرق الوعرة من المستوى 2 المكافئ ومعايير انبعاثات المستوى 2 المكافئ لـ CARB. وتتوفر متبنيةً معايير وكالة حماية البيئة الأمريكية (EPA) ومرونة الاتحاد الأوروبي كما تتوفر للمناطق الأخرى المنظمة وغير المنظمة.

التصنيف:
إضافة إلى طلب عرض سعر

تصميم المنتج

- لقد تم تطوير التصميم خاصة ليفي بمتطلبات تطبيقات النفط والغاز- موثوقية ومتانة مؤكدتان- قوة الديزل وقوة التصميم تطيل من عمر المحرك وتقلل من تكاليف الشراء والتشغيل- مجموعة متنوعة من منحنيات العزم المخصصة لتطبيقات الدفع الميكانيكي البترولي- كثافة القدرة الرائدة في السوق- مصمم للعمل في ظروف حقول النفط، التي تتضمن درجات الحرارة المحيطة المرتفعة وتطبيقات الارتفاعات الشاهقة- مدة خدمة طويلة بين عمليات الإصلاحات في تطبيقات حقول النفط- المكونات الأساسية للمحرك مصممة حتى يمكن تجديدها وإعادة استخدامها عند الترميم

سهولة التركيب

- تسهل مواصفات تركيب القاعدة الداخلية/الخارجية عملية التكامل مع المعدات - تمكّن المجموعة المتنوعة من الملحقات من مرونة عملية الضبط - يحافظ نظام التثبيت ثلاثي النقاط للقاعدة الداخلية على المحاذاة الخاصة بالمصنع - تسهل نقطة الرفع الواحدة عملية التركيب

الإدارة المتقدمة للمحرك الرقمي

- يوفر نظام إدارة المحرك ADEM A3 التحكم في المحرك ومراقبته وحمايته.

السلامة

- زر دفع توقف الطوارئ على لوحة العدادات - يتوفر إغلاق الهواء وصمامات تصريف الانفجارات - نقاط ضبط التنبيه وخفض القدرة وإيقاف التشغيل قابلة للضبط - تتوفر تنبيهات وأدوات أدخال وأدوات إخراج إضافية

حزم مخصصة

بالنسبة إلى أي تطبيق من التطبيقات النفطية، يمكنك الوثوق في Caterpillar لتلبية احتياجات مشروعك من خلال مجموعات المولدات والحزم الميكانيكية المخصصة للمصانع. يمكن أن يتم تصميم المحركات والمولدات وأدوات التحكم والرادياتيرات وناقلات الحركة من Cat وملاءمتها بالتعاون مع وكلائنا المحليين لإنشاء حلول فريدة. تكون الحزم المخصصة مدعومة عالميًا وتغطيها فترة ضمان تبلغ عامًا واحدًا بعد بدء التشغيل.

الاختبارات

لقد تم اختبار كل مجموعة محركات من إنتاج Cat تحت حمل كامل لضمان الأداء المتميز للمحرك.

دعم المنتجات الذي يتم تقديمه عبر شبكة وكلاء Cat في جميع أنحاء العالم

هناك أكثر من 2200 منفذ للوكلاء - يخدم الفنيون المدربون في مصانع Cat لدي الوكلاء جميع جوانب المنتج البترولي من Cat - توفر قطع الغيار والخدمة والضمان على مستوى العالم - تتوفر اتفاقيات الصيانة الوقائية للإصلاح قبل حدوث الأعطال - يتوافق برنامج S•O•SSM مع عينات الزيت وسائل التبريد في مقابل معايير Caterpillar التي تم تعيينها لتحديد: • حالة المكونات الداخلية للمحرك • وجود سوائل غير مرغوب فيها • وجود احتراق في المنتجات الثانوية • الفاصل الزمني لتغيير الزيت بحسب الموقع

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تمكّن ملكية عمليات التصنيع هذه شركة Caterpillar من إنتاج منتجات عالية الجودة ويمكن الاعتماد عليها.

موقع الويب

للحصول على جميع متطلبات الطاقة البترولية، تفضل بزيارة الموقع www.catoilandgasinfo.com

المستندات والكتيبات

المعدات القياسية

نظام مدخل الهواء
  • قلب المبرد اللاحق بدائرة مستقلة — مغطى بمادة مقاومة للتآكل (جانبالهواء)، منظف الهواء (عنصر فردي مع مؤشر الخدمة)
  • شواحن توربينية ثنائية مثبتة على الخلف
نظام التحكم
  • وحدة التحكم الإلكترونية ADEM A3 — الجانب الأيسر
  • نظام الوقود لحقن الوقود الإلكتروني (يتطلب طاقة 10 أمبير تيار مستمر لتشغيل وحدة التحكم الإلكترونية في المحرك)
نظام التبريد
  • توصيلات محول عزم الدوران
  • أجهزة تنظيم الحرارة والمبيت؛ مضخة مياه الدثار، طاردة مركزية مدارة بالتروس
  • توصيلات لتبريد الرادياتير
  • منافذ مزدوجة: توصيلات خرطوم الكوع 88.9 ملم قطر خارجي (3,5 بوصة)
  • مبرد لاحق مزوَّد بدائرة منفصلة (SCAC)
نظام العادم
  • مجمع العادم — جاف، أكواع من الصلب المقاوم للصدأ
  • شواحن توربينية ثنائية مزودة بمحامل مبردة بالمياه
  • منفذ العادم: 292 ملم قطر داخلي (11,5 بوصة)، فتحات بقطر 12-10,5 ملم متباعدة بالتساوي، ثقب مسمار بقطر 376 ملم.
الحدافات ومبيت الحدافة
  • الحدافة، معيار SAE رقم 0 — 151 سنّة
  • مبيت الحدافة — معيار SAE رقم 0
نظام الوقود
  • فلتر الوقود الرئيسي
  • مضخة تحضير الوقود
  • فلتر الزيت — الأيمن من النوع الدوار
  • مضخة نقل الوقود
  • حاقنات وحدات مدارة إلكترونيًا
مجموعة أجهزة القياس
  • لوحة العدادات الإلكترونية
  • قراءات مجموعة أجهزة القياس:
نظام التشحيم
  • جهاز تهوية علبة المرافق — مثبت بالأعلى
  • مبرد الزيت
  • فتحة تعبئة الزيت وعصا القياس — الجانب الأيمن
  • مضخة الزيت
  • فلتر الزيت، الأيمن من النوع الدوار
  • حوض زيت المجمع السفلي الخلفي، الفاصل الزمني للتغيير 250 ساعة
  • صمام تصريف حوض الزيت — وصلة أنثى موافقة لمعيار NPT (السن اللولبي للأنابيب المحلية) مقاس 3/4 بوصة
نظام التثبيت
  • قضبان — تثبيت من النوع الأرضي
مآخذ الطاقة
  • المبيت الأمامي — ثنائي الجانب
نظام الحماية
  • نظام وحدة التحكم الإلكترونية (ECU) لـ ADEM A3 لتقديم إستراتيجيات خفض قدرة المحرك قابلة للبرمجة بواسطة العميل للحماية من ظروف التشغيل المعاكسة
  • إدخالات منطقية لتوقف الطوارئ مقدمة عند وصلة واجهةالعميل 40 سنًا
  • إغلاق مدخل الهواء
نظام البدء
  • موتور بدء تشغيل الهواء — على اليمين، بضغط يتراوح من 620 إلى 1034 كيلوباسكال (من 90 إلى 150 رطلاً لكل بوصة مربعة)
  • كاتم الهواء
العام
  • الطلاء — الأصفر المميز لـ Cat
  • ممتص الاهتزازات والواقي
  • عروات الرفع
  • الفئة B أرضي

معلومات إضافية

مواصفات المحرك - الحد الأقصى للتقدير

1100.0 bkW ( 1475.0 BHP )
مواصفات المحرك - الانبعاثات

المعايير الخاصة للطرق الوعرة من المستوى 2
مواصفات المحرك - الإزاحة

59.0 l ( 3574.0 بوصة³ )
مواصفات المحرك - أدنى تقدير

932.0 bkW ( 1250.0 BHP )
مواصفات المحرك - التجويف

170.0 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط

215.0 مم ( 8.46 بوصة )
مواصفات المحرك - السرعة المقدرة

1200.0 دورة في الدقيقة ( 1200.0 دورة في الدقيقة )
مواصفات المحرك - السحب

يعمل بشاحن توربيني-مبرد لاحقًا
مواصفات المحرك - المنظم والحماية

ADEM A3
مواصفات المحرك - وزن المحرك، الصافي الجاف

5423.0 كجم ( 11945.0 رطل )
مواصفات المحرك - الدوران من طرف الحدافة

عكس عقارب الساعة
مواصفات المحرك - الفاصل الزمني لتغيير الزيت

500
مواصفات المحرك - الحدافة ومبيت الحدافة

معيار SAE رقم 00
مواصفات المحرك - أسنان الحدافة

183
سعة السوائل - الحد الأدنى لنظام التبريد (المحرك فقط)

157.0 l ( 41.0 جالون (أمريكي) )
Dimensions - الطول

2682.0 مم ( 105.6 بوصة )
Dimensions - العرض

1791.0 مم ( 70.5 بوصة )
الأبعاد - الارتفاع

2019.0 مم ( 79.5 بوصة )
