3516

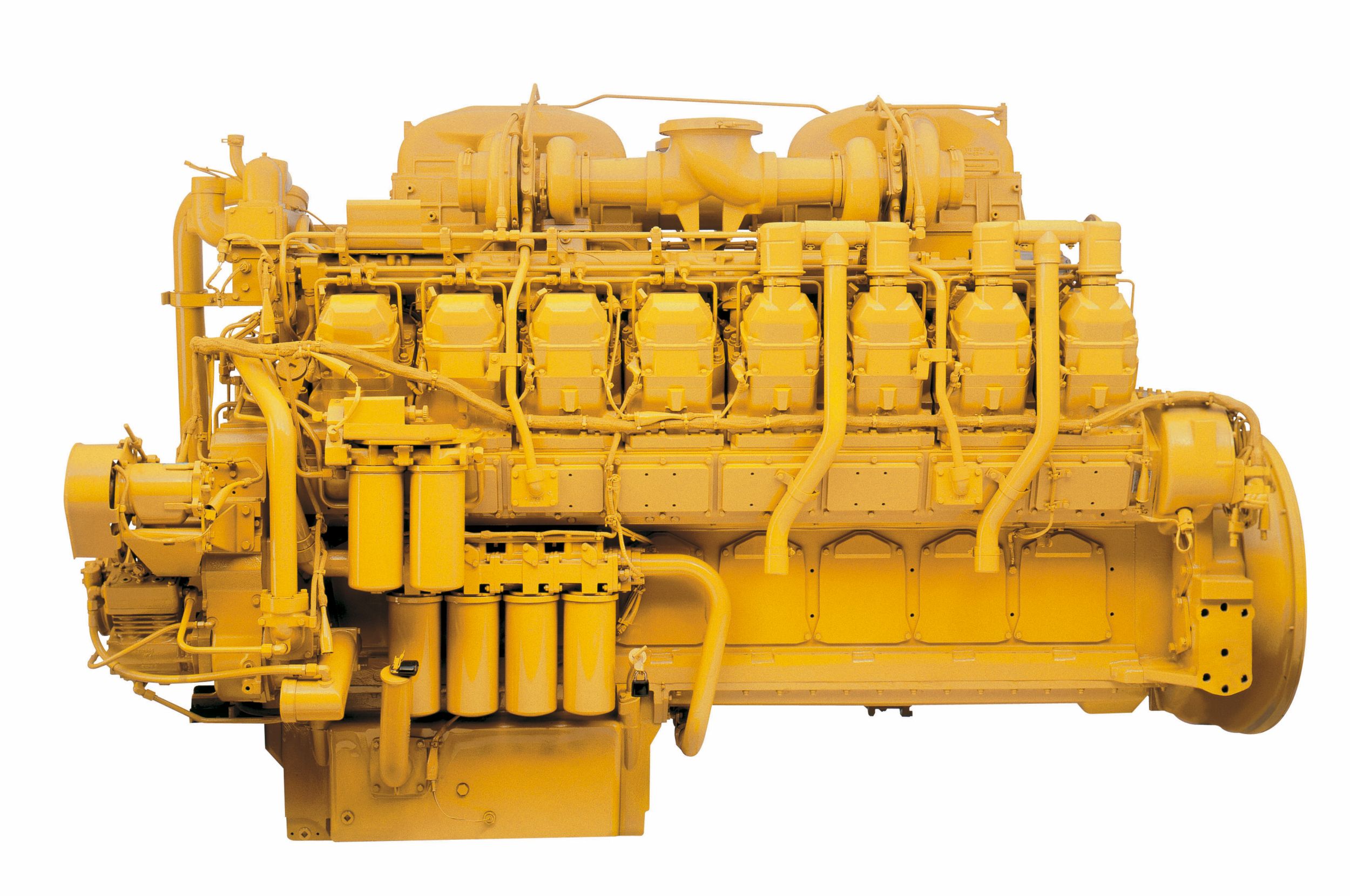

محرك الحفر الميكانيكي البري طراز 3516

تُعد مجموعة المحركات طراز 3516 من إنتاج Cat هي المحركات القياسية في مجال التنقيب. ظل المحرك طراز 3500 لسنوات عديدة الاختيار المفضل للعاملين في مجال التنقيب نظرًا لأدائه العالي ومتانته وموثوقيته في حقول النفط.إن التطبيق المثالي للمحرك طراز 3512 هو الدفع الميكانيكي لحفارات الحفر البري.إن المحركات من إنتاج Cat مدعومة بشبكة عالمية من وكلاء Cat الذين على استعداد لدعم عملية التشغيل لديك من خلال الدعم الفني والخدمة وقطع الغيار والضمان.تتسم المحركات طراز 3516 بالتقديرات: 1230 كيلو واط (1649 حصانًا) عند 1200 دورة في الدقيقة. غير معتمد بالنسبة إلى الانبعاثات، متاح للمناطق غير الخاضعة للمعايير العالمية.

التصنيف:
إضافة إلى طلب عرض سعر

تصميم المنتج

- لقد تم تطوير التصميم خاصة ليفي بمتطلبات تطبيقات النفط والغاز- موثوقية ومتانة مؤكدتان- قوة الديزل وقوة التصميم تطيل من عمر المحرك وتقلل من تكاليف الشراء والتشغيل- كثافة القدرة الرائدة في السوق- مصمم للعمل في ظروف حقول النفط، التي تتضمن درجات الحرارة المحيطة المرتفعة وتطبيقات الارتفاعات الشاهقة- مدة خدمة طويلة بين عمليات الإصلاحات في تطبيقات حقول النفط- المكونات الأساسية للمحرك مصممة حتى يمكن تجديدها وإعادة استخدامها عند الترميم

سهولة التركيب

- تسهل مواصفات تركيب القاعدة الداخلية/الخارجية عمليةالتكامل مع المعدات- تمكّن المجموعة المتنوعة من الملحقات منمرونة عملية الضبط- يحافظ نظام التثبيت ثلاثي النقاط للقاعدة الداخلية علىالمحاذاة الخاصة بالمصنع- تسهل نقطة الرفع الواحدة عملية التركيب

التحكم في المحرك وحمايته

- المنظم Woodward 3161- زر دفع توقف الطوارئ على لوحة العدادات- يتوفر إغلاق الهواء وصمامات تصريف الانفجارات- تتوفر تنبيهات وأدوات أدخال وأدوات إخراج إضافية

حزم مخصصة

بالنسبة إلى أي تطبيق من التطبيقات النفطية، يمكنك الوثوق في Caterpillar لتلبية احتياجات مشروعك من خلال مجموعات المولدات والحزم الميكانيكية المخصصة للمصانع. يمكن أن يتم تصميم المحركات والمولدات وأدوات التحكم والرادياتيرات وناقلات الحركة من Cat وملاءمتها بالتعاون مع وكلائنا المحليين لإنشاء حلول فريدة. تكون الحزم المخصصة مدعومة عالميًا وتغطيها فترة ضمان تبلغ عامًا واحدًا بعد بدء التشغيل.

الاختبارات

- لقد تم اختبار كل مولد تحت حمل كامل لضمانالأداء المتميز للمحرك.- لقد تم تجميع مجموعات المولدات واختبارهاوالتحقق من صلاحيتها باعتبارها مجموعة واحدة لضمان الأداء والموثوقيةوالمتانة.

يتم تقديم دعم المنتجات من خلال شبكة وكلاء Cat العالمية

- هناك أكثر من 2200 منفذ للوكلاء- يخدم الفنيون المدربون في مصانع Cat لدي الوكلاء جميعجوانب المنتج البترولي من Cat- توفر قطع الغيار والخدمة والضمان على مستوى العالم- تتوفر اتفاقيات الصيانة الوقائية للإصلاح قبلحدوث الأعطال- يتوافق برنامج S•O•SSM مع عينات الزيت وسائل التبريدفي مقابل معايير Caterpillar التي تم تعيينها لتحديد:• حالة المكونات الداخلية للمحرك• وجود سوائل غير مرغوب فيها• وجود احتراق في المنتجات الثانوية• الفاصل الزمني لتغيير الزيت بحسب الموقع

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تمكّن ملكية عمليات التصنيع هذه شركةCaterpillar من إنتاج منتجات عالية الجودة ويمكن الاعتماد عليها.

موقع الويب

للحصول على جميع متطلبات الطاقة البترولية، تفضل بزيارة الموقع www.catoilandgasinfo.com.

المعدات القياسية

نظام مدخل الهواء
  • قلب المبرد اللاحق المقاوم للتآكل
  • منظف الهواء للخدمة المنتظمة
  • مؤشر الخدمة
نظام التحكم
  • المنظم، Woodward 3161 — على اليمين
  • التحكم الهوائي
  • التحكم في المنظم - قفل إيجابي
نظام التبريد
  • أجهزة تنظيم الحرارة والمبيت (منفذ مزدوج)
  • مضخة مياه الدثّار، يتم تشغيلها باستخدام التروس
نظام العادم
  • مجمع العادم الجاف
  • التركيبة المرنة للعادم والمهايئات والشفات
الحدّافة والمبيت
  • معيار SAE رقم الحدّافة 00
  • معيار SAE رقم مبيت الحدّافة 00
  • دوران موافق لمعيار SAE
نظام الوقود
  • فلتر الوقود
  • مضخة نقل الوقود
  • خطوط وقود مرنة
  • مضخة تحضير الوقود
مجموعة أجهزة القياس
  • مقاييس العدادات التناظرية:
نظام التشحيم
  • جهاز تهوية علبة المرافق
  • مبرد الزيت
  • فلتر الزيت
  • حوض زيت ضحل
  • امتداد تصريف الزيت، وصلة أنثى من النوع NPT بحجم بوصتان
نظام التثبيت
  • قضبان، تثبيت، من النوع الأرضي
مآخذ الطاقة
  • مشغل ملحق
  • المبيت الأمامي، ثنائي الجانب
نظام الحماية
  • التحكم اليدوي في إيقاف التشغيل، على اليسار
  • صندوق وصل
  • الحماية من خلال الإيقاف للسلامة، يتم تنشيطه لإيقاف التشغيل
نظام البدء
  • موتور بدء التشغيل بالهواء
  • كاتم الهواء
العام
  • الطلاء - الأصفر الخاص بـ Cat
  • ممتص الاهتزازات والواقي
  • عروات الرفع

معلومات إضافية

مواصفات المحرك - الحد الأقصى للتقدير

1230.0 bkW ( 1649.0 BHP )
مواصفات المحرك - الانبعاثات

غير معتمد
مواصفات المحرك - الإزاحة

69.0 l ( 4210.0 بوصة³ )
مواصفات المحرك - أدنى تقدير

1230.0 bkW ( 1649.0 BHP )
مواصفات المحرك - التجويف

170.0 مم ( 6.69 بوصة )
مواصفات المحرك - الشوط

190.0 مم ( 7.48 بوصة )
مواصفات المحرك - السرعة المقدرة

1200.0 دورة في الدقيقة ( 1200.0 دورة في الدقيقة )
مواصفات المحرك - السحب

يعمل بشاحن توربيني-مبرد لاحقًا
مواصفات المحرك - المنظم والحماية

W3161
مواصفات المحرك - وزن المحرك، الصافي الجاف

8659.0 كجم ( 19090.0 رطل )
مواصفات المحرك - الفاصل الزمني لتغيير الزيت

500
مواصفات المحرك - الدوران من طرف الحدافة

عكس عقارب الساعة
مواصفات المحرك - الحدافة ومبيت الحدافة

معيار SAE رقم 00
مواصفات المحرك - أسنان الحدافة

183
سعة السوائل - الحد الأدنى لنظام التبريد (المحرك فقط)

233.0 l ( 61.5 جالون (أمريكي) )
Dimensions - الطول

3251.0 مم ( 128.0 بوصة )
Dimensions - العرض

1701.0 مم ( 67.0 بوصة )
الأبعاد - الارتفاع

2004.0 مم ( 78.9 بوصة )
