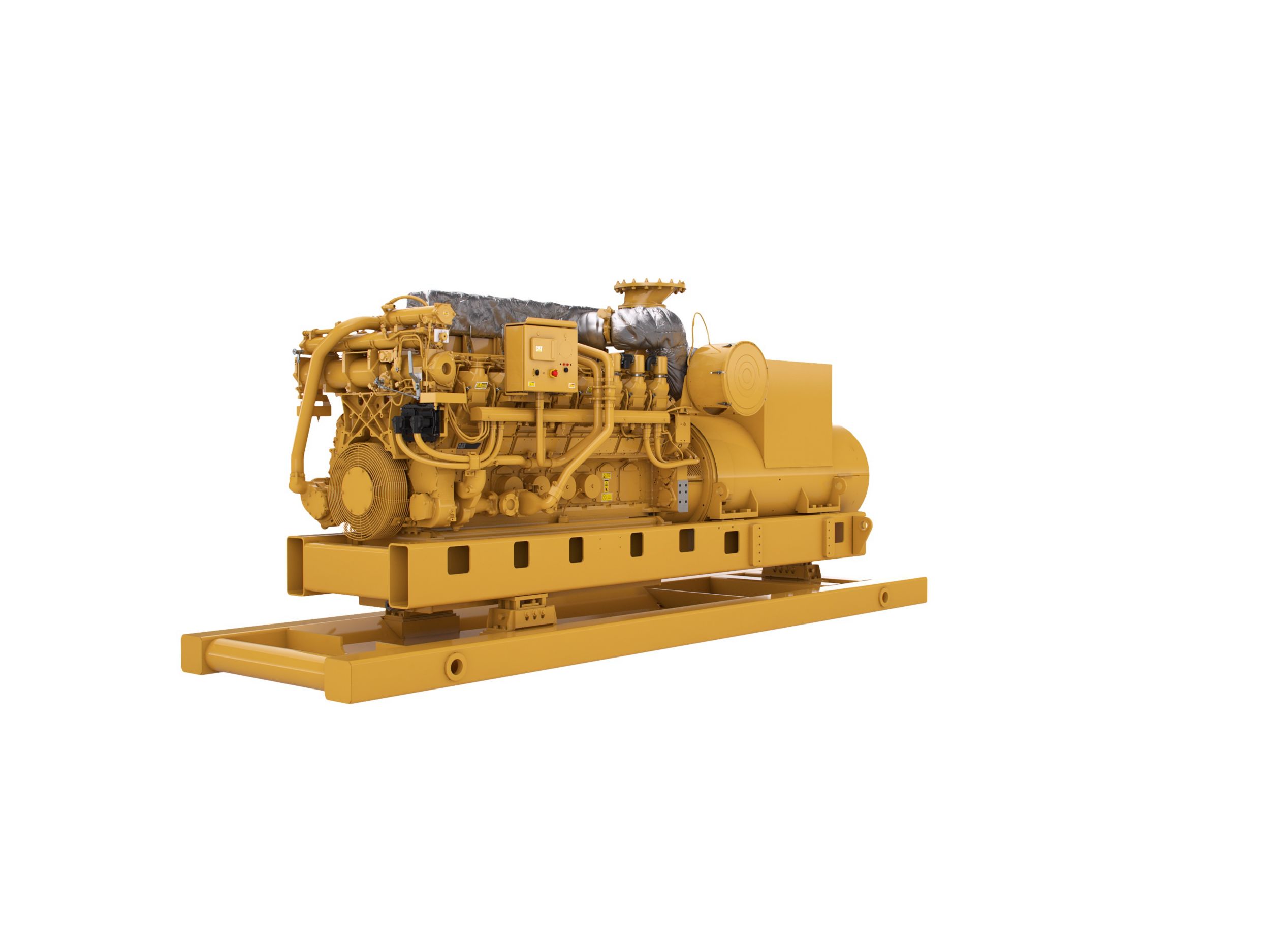

3516C (HD) CI/D2 موقع خطير

3516C (HD) CI/D2 موقع خطير

مجموعات المولدات البحرية Cat 3500 مصممة خصوصًا لعمليات الحفر والإنتاج في البحر. لقد تطورت عقود من الخبرة في تشغيل السفن والمنصات البحرية إلى منتج يقدم أداءً مثبتًا، وانبعاثات منخفضة، ومتانة عالية، وتكاليف امتلاك وتشغيل منخفضة. ومجموعات مولدات Cat تدعمها شبكة وكلاء Cat العالمية، وهي على أتم الاستعداد دائمًا لدعم عملياتك من خلال الدعم الفني، والخدمة، وقطع الغيار، والضمان. تقديرات مجموعة المولد البحري Cat 3516C (للخدمة الشاقة) الفئة I/ القسم 2: 2100 كيلووات كهربائي (2963 قدرة حصانية للفرامل) عند 60 هرتز (1800 دورة في الدقيقة).

التصنيف:
إضافة إلى طلب عرض سعر

حزم مخصصة

بالنسبة إلى أي استخدام بترولي، ثق بأن منتجات Caterpillar ستلبي احتياجات مشروعك من خلال مجموعات المولدات والحزم الميكانيكية المخصصة من المصنع. يمكن تصميم المحركات والمولدات وأدوات التحكم والرادياتيرات ونواقل الحركة من Cat وملاءمتها بطريقة خاصة بالتعاون مع وكلائنا المحليين لإنشاء حلول فريدة. والحزم المخصصة مدعومة عالميًا وتغطيها فترة ضمان عام واحد بعد بدء التشغيل.

دعم للمنتجات توفره شبكة وكلاء Cat العالمية

- أكثر من 2200 منفذ وكيل - لدى الوكلاء فنيون مدربون في مصنع Cat يقدمون الخدمة لكل جزء من أجزاء منتج البنزين من Cat لديك - مستوى توفر عالمي لقطع الغيار، والخدمة، والضمان - تتوفر اتفاقيات صيانة وقائية لخيارات الإصلاح قبل الأعطال

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.

الموقع الإلكتروني

لمعرفة كل متطلبات الطاقة البترولية لديك، تفضل بزيارة الموقع www.cat.com/oilandgas.

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • قلب المبرد اللاحق، مقاوم للتآكل (جانب الهواء)
  • منظف الهواء، للخدمة العادية، مزود بمؤشرات للخدمة
  • شاحنان توربينيان، مثبتان في الخلف
نظام التحكم
  • التحكم الإلكتروني المزدوج في المحرك Caterpillar A4، مع نظام الوقود بحقن الوحدة الإلكترونية وعدة توصيلات كهربائية ثابتة.
  • يجب على العميل توفير طاقة تبلغ 24 فولت من التيار المستمر (أقل من 10 أمبير) في لوحة توزيع الطاقة لتشغيل النظام الكهربائي للمحرك.
نظام التبريد
  • تبريد المحرك بمياه الدثار (JW) وتبريد هواء الشحن بمياه الدثار/الدائرة المنفصلة (SCAC) ثنائية المراحل
  • لضمان الامتثال في الاستخدام، يجب أن تكون الرادياتيرات أو المبادلات الحرارية قادرة على طرد قدر كافٍ من السخونة للسماح بتشغيل المحرك بشكل صحيح في أسوأ ظروف الموقع.
  • يجب أن يوفر الرادياتير أو المبادل الحراري 48 درجة مئوية (118 درجة فهرنهايت)
  • مياه تبريد SCAC إلى مدخل المبرد اللاحق بما لا يقل عن 200 جالون/دقيقة في درجة حرارة محيطة تبلغ 30 درجة مئوية وفي ظروف الموقع (بما في ذلك اعتبارات الارتفاع)
نظام العادم
  • مجاميع عادم جافة ومحكمة ضد تسرب الغاز مع واقيات حرارية، الشواحن التوربينية المزدوجة مع محامل مُبرَّدة بالمياه وواقيات حرارية
  • مخرج العادم: مخرج ذو شفة دائرية مقاس 305 مم (12 بوصة)، اتجاه رأسي
الحدافات ومبايت الحدافات
  • الحدافة، معيار SAE رقم 00، 183 سنًا، مبيت الحدافة، معيار SAE رقم 00
  • مبيت الحدافة، معيار SAE رقم 00
  • دوران موافق لمعيار SAE
نظام الوقود
  • فلتر وقود مزدوجة، الخدمة من الجانب الأيسر. فلتر وقود أحادي، الخدمة من الجانب الأيمن
  • مضخة نقل الوقود
  • مضخة تحضير وقود، بالجانب الأيمن
  • حواقن الوحدة إلكترونية التحكم
  • توجد وصلة العميل تقع في الجزء السفلي الأيمن الأمامي من المحرك
  • وقاءات SOLAS
مجموعة أجهزة القياس
  • لوحة العدادات المُثبَّتة بالمحرك مع المفتاح رباعي المواضع، مصباح الإخطار بإيقاف التشغيل لتجاوز السرعة، مصباح الإخطار بتوقف الطوارئ، وحدة شاشة العرض الرسومية لشاشة العرض التناظرية أو الرقمية الخاصة بـ: ضغط الزيت والوقود، الضغط التفاضلي لفلتر الزيت والوقود، جهد التيار المستمر للنظام، درجة حرارة العادم والمياه، انسداد مدخل الهواء، مقياس الخدمة، سرعة المحرك، استهلاك الوقود (الإجمالي والفوري)
نظام التشحيم
  • جهاز تهوية علبة المرافق علوي التثبيت، فلتر الزيت على الجانب الأيمن، فتحة تعبئة الزيت على الجانب الأيمن، مضخة الزيت من النوع الترسي، حوض زيت المجمع السفلي العميق، يوصى باستخدام زيت محركات الديزل من Caterpillar 10W30 أو 15W40
نظام التركيب
  • قضبان التركيب ونظام العزل بناءً على طلب العميل
النظام الكهربائي
  • الفئة I / القسم 2 بشهادة MCS
  • عدة أسلاك منخفضة الدخان وخالية من الهالوجين
نظام الحماية
  • يوفر نظام المراقبة الإلكتروني A-III للعملاء إستراتيجيات لخفض قدرة المحرك قابلة للبرمجة بمعرفة العميل للحماية من ظروف التشغيل القاسية
  • زر دفع توقف الطوارئ (يوجد في لوحة العدادات الإلكترونية) حماية إيقاف التشغيل الآمن لضغط الزيت ودرجة حرارة المياه، حماية تجاوز السرعة
المواقع الخطيرة
  • النظام الكهربائي هو وحده المعتمد للبيئة الخطرة
  • NEC 500 الفئة I القسم 2 لمجموعات الغاز C وD
  • فئة درجة الحرارة هي T3 لدرجات الحرارة المحيطة من -10 درجة مئوية إلى 50 درجة مئوية
  • الفئة I/ القسم 2 CMPD
المولد وملحقات المولد
  • الفئة I / القسم 2 مصممة حسب مواصفات العميل
  • العزل للحماية في البيئة القاسية

معلومات إضافية

مواصفات المحرك - أدنى معدل

2100.0 ekW ( 2625.0 kV·A )
مواصفات المحرك - أقصى معدل

2100.0 ekW ( 2625.0 kV·A )
مواصفات المحرك - الانبعاثات

وكالة حماية البيئة (EPA) من المستوى 2، المنظمة البحرية الدولية (IMO) من المستوى II
مواصفات المحرك - التحكم في المحرك

ADEM A4
مواصفات المحرك - التجويف

170.0 مم ( 6.7 بوصة )
مواصفات المحرك - الوزن

17500.0 كجم ( 38581.0 رطل )
مواصفات المحرك - الإزاحة

78.0 l ( 4760.0 بوصة³ )
مواصفات المحرك - نظام الوقود

EUI
مواصفات المحرك - الشوط

215.0 مم ( 8.5 بوصة )
مواصفات المحرك - السحب

مزوَّد بشاحن توربيني مزدوج ومزوَّد بمبرد لاحق
الأبعاد - الطول

6705 مم ( 264.0 بوصة )
الأبعاد - الارتفاع

2535.0 مم ( 100.0 بوصة )
الأبعاد - العرض

1986.0 مم ( 78.0 بوصة )
سعة السوائل - نظام زيت التشحيم - إعادة التعبئة

405.0 l ( 107.0 جالون (أمريكي) )
سعة السوائل - نظام التبريد - المحرك

234.7 l ( 62.0 جالون (أمريكي) )
