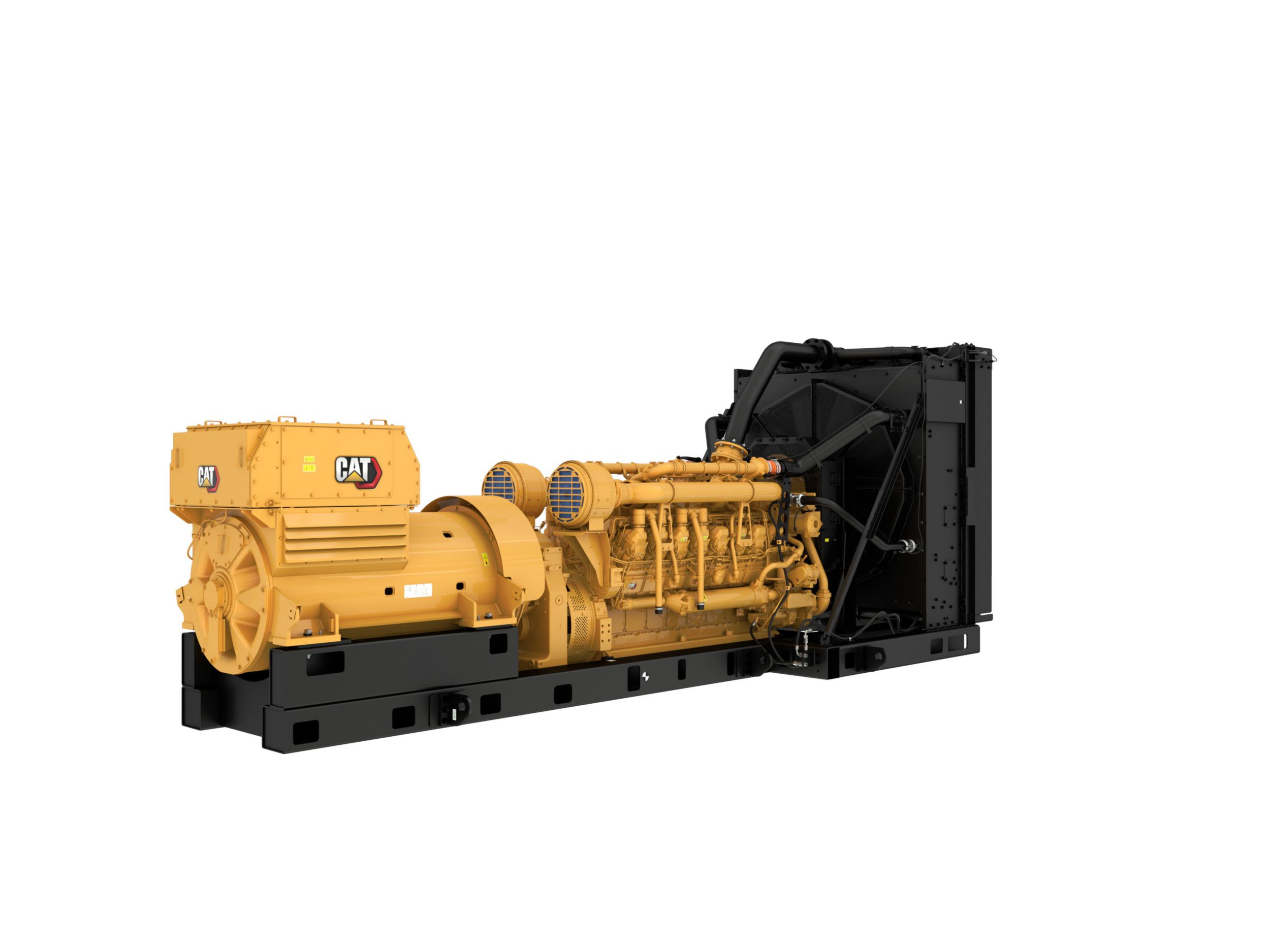

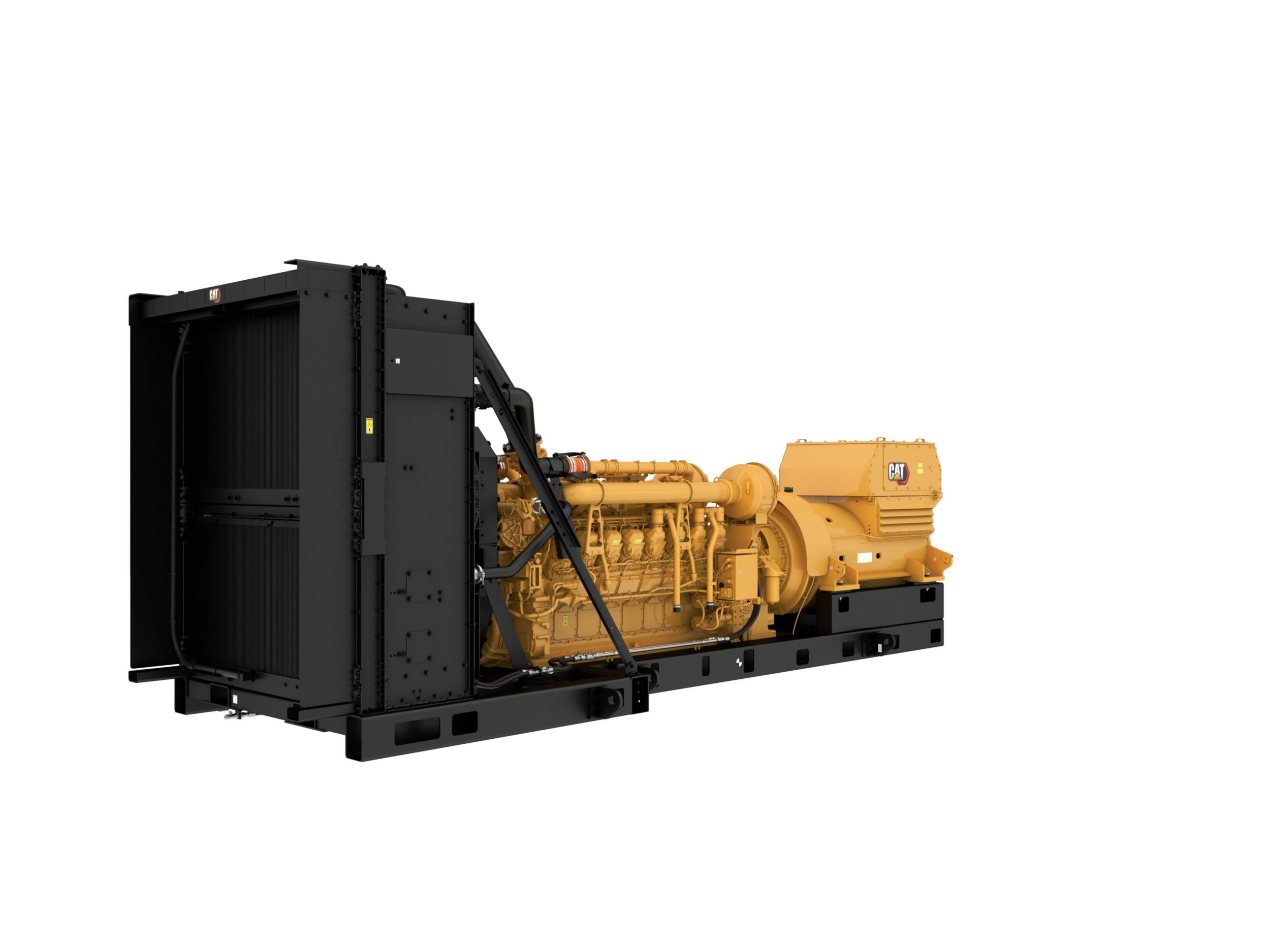

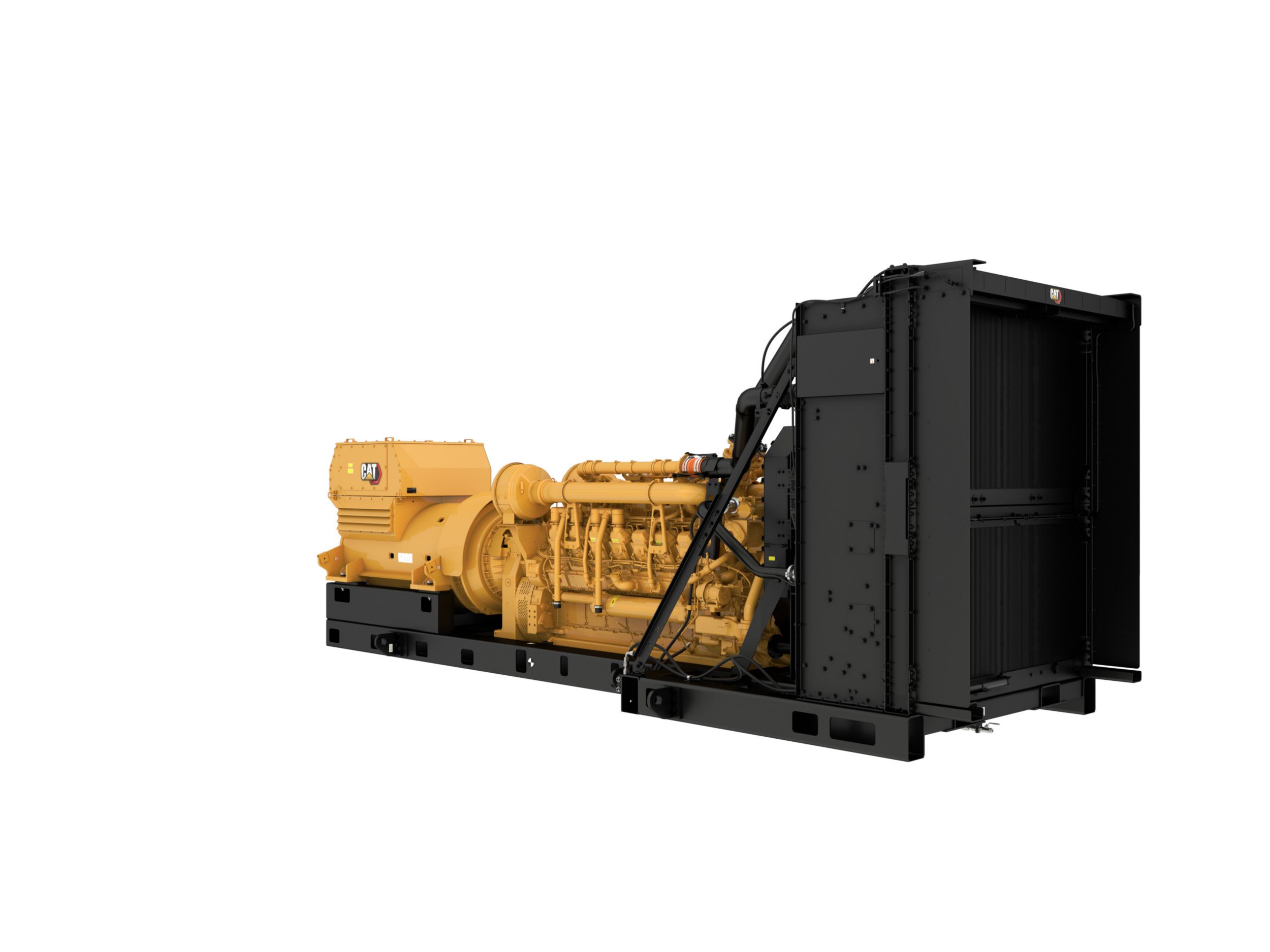

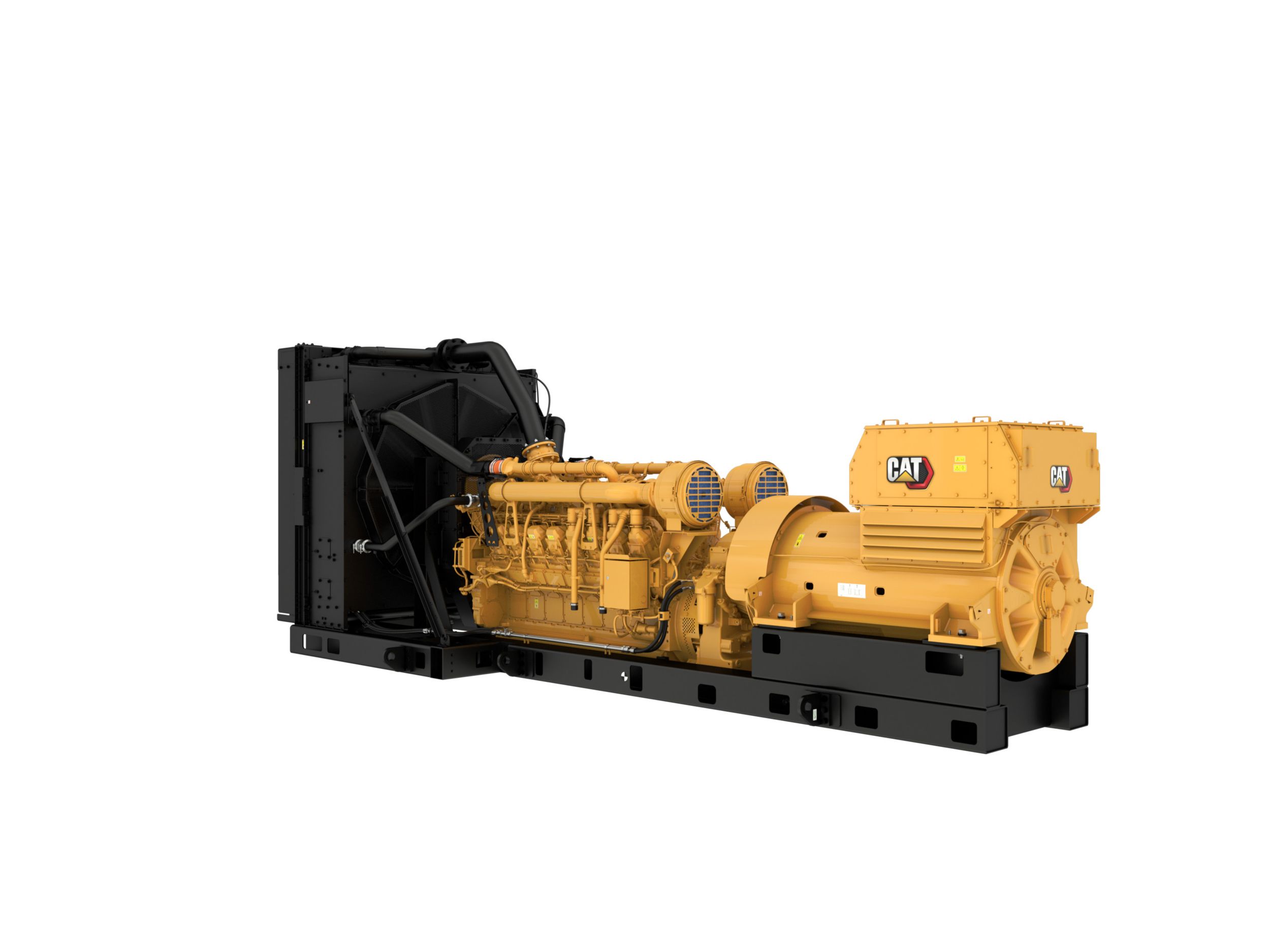

3516E (50 هرتز)
مجموعة مولد الديزل 3516E
أُنشئت مجموعات مولدات الديزل 3516E لتلبية احتياجاتك من الطاقة الاحتياطية والاستخدامات الأساسية بما يتوافق مع معايير الطاقة لديك. بفضل إنتاج طاقة موثوق بها (من 3000 إلى 3500 كيلوفولت أمبير عند 50 هرتز)، صُممت كل مجموعة من مجموعات المولدات لتفي بمتطلبات الاستجابة العابرة وفقًا للمعيار ISO 8528-5، ولتستوعب حملًا مقدرًا بنسبة 100 % في خطوة واحدة مع إمكانية الرجوع إلى الحالة التشغيلية بعد الأحمال المفاجئة التي تزيد على 50% ضمن حدود G2. المولد معتمد حسب المستوى 2، وكالة حماية البيئة (EPA) الأمريكية بخصوص استخدامات الطوارئ الثابتة فقط – أكاسيد نيتروجين منخفضة (1/2 TA Luft).
مجموعة المولدات من Cat
- لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
- تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
- تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة
محرك ديزل من Cat
- تصميم موثوق به، وقوي، ومتين
- كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
- محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن
مولد تيار متردد SR5
- تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
- مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
- عزل شديد من الفئة H
لوحة تحكم Cat
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الشهادات
- بيان التوافق مع معايير الاتحاد الأوروبي
- إعلان الاتحاد الأوروبي الخاص بالدمج
- المطابقة اليوروآسيوية (EAC)
مصدر واحد آمن
- يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
- يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
- يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
- يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
نظام مدخل هواء
- منظف الهواء، أحادي العنصر من نوع العلبة
المدمج للتحكم
- أوصاف نصية للتنبيهات/الأحداث
- زر ضاغط لتوقف الطوارئ
- يتضمن منظم الجهد المتكامل (IVR) إمكانية الميل المتفاعل
- الوضعان كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)
- EMCP 4.2B
- استشعار ثلاثي الأطوار للجهد
- مثبتة بالمولد - موجهة للخلف
- تتضمن مجموعات المولد ما يلي:
- التشغيل بالتيار المستمر بجهد 24 فولت
- منظم الجهد من Caterpillar
- منع تداخل الترددات اللاسلكية
- سطح أمامي محكم الغلق عن البيئة المحيطة
- جهاز مراقبة الصمام الثنائي لجهاز التحديد والاستثارة
- الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- أدوات التحكم:
- ضبط السرعة
- الإقرار بالتنبيه
- تحكم تلقائي/بدء/إيقاف
- ذراع تدوير المحرك
- تبريد المحرك
- شاشات قابلة للتخصيص
- وظائف وحدات التحكم المنطقية القابلة للبرمجة (PLC)
- اختبار المصابيح
- ميزة مخطط الأحمال
- ارتباط بيانات وحدة الملحق
- القدرة العكسية (كيلووات) (32)
- 6 إدخالات رقمية قابلة للبرمجة للعميل
- 3 أطوار
- الدقة +/- 2%
- ارتفاع درجة حرارة سائل التبريد
- قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)
- وظائف الترحيل الوقائي القابلة للبرمجة:
- عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
- الاتصالات:
- تسلسل طور المولد
- زيادة / انخفاض الجهد (27/59)
- التيار الزائد (50/51)
- دورة في الدقيقة
- يختلف عدد وحدات الإدخال/الإخراج حسب الخيارات المحددة
- السرعة الزائدة
- ارتباط بيانات جهاز التنبيه التسلسلي
- انخفاض درجة حرارة سائل التبريد
- 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
- إخراج مرحل واحد قابلة للبرمجة (النموذج ج)
- 3 مدخلات تناظرية
- زيادة / انخفاض التردد (81 o/u)
- مؤشر رقمي من أجل:
- انخفاض مستوى سائل التبريد
- فشل البدء (التدوير الزائد)
- نظام Cat connect
- 1 مخرج رقمي قابل للبرمجة
- فولت من التيار المستمر
- ساعات التشغيل
- درجة حرارة سائل التبريد
- ضغط الزيت (رطل لكل بوصة مربعة، أو كيلوباسكال، أو بار)
- - أمبير (لكل طور والمتوسط)
- معامل الطاقة (لكل طور والمتوسط)
- التردد (هرتز)
- فولت (L-L & L-N)
- كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
- كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
- التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل من أجل: انخفاض ضغط الزيت - ارتفاع درجة حرارة سائل التبريد - زيادة السرعة - الإيقاف في حالة الطوارئ - فشل البدء (التدوير الزائد) - انخفاض درجة حرارة سائل التبريد - انخفاض مستوى سائل التبريد -
- ضغط الزيت المنخفض
- كيلووات - ساعة (الإجمالي)
- كيلوفار - ساعة (الإجمالي)
نظام التبريد
- مبرد لاحق هواء-إلى-هواء (ATAAC) - رادياتيرات مجموعة 3516E تشحن مركَّبة
- توفير تقرير اختبار PGS القياسي المعتمد
نظام العادم
- منفذ (منافذ) ذات سطح مشفه
- مجمع العادم الجاف
نظام الوقود
- فلاتر الوقود الثانوية
- مبرد الوقود؛ لا تشمله المجموعات من دون الرادياتير
- خطوط الوقود المرنة - تشحن مفكوكة
عام
- الخدمة من الجانب الأيمن
- مدهونة بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
- دوران موافق لمعيار SAE
- الحدافة ومبيت الحدافة - معيار SAE رقم 00
المولد والملحقات
- نمط فتحات قياسي متوافق مع معايير NEMA
- جهد كهربائي متوسط:
- مسخن الوحدة المانع للتكاثف
- نظام عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
- وحدات اكتشاف درجة حرارة اللفيفة
- الجهد الكهربائي العالي:
- وصلات قضيب التوصيل، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
- تشكيل اللف
- الجهد المنخفض: عشوائي اللف - استثارة داخلية (IE) - وحدات اكتشاف درجة حرارة اللفائف - نظام عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية) - وصلات قضيب التوصيل، ومدخل علوي للكابلات مُثبت في المنتصف - نمط فتحات قياسي متوافق مع معايير NEMA
- 6 أسلاك
- إثارة ذات مغنطيس دائم (PMG)
- ثلاثي الأطوار بدون فرشاة، قطب بارز
- عزل من الفئة H، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية/130 درجة مئوية للطاقة الاحتياطية)
نظام التنظيم
- ADEM A5
المطبوعات
- كتاب القطع
- دليل التشغيل والصيانة
نظام التشحيم
- مبرد زيت تشحيم متكامل
- فلتر الزيت، فتحة التعبئة وعصا القياس
- خطوط تصريف الزيت والصمام
- مضخة زيت التشحيم من النوع الترسي
- زيت تشحيم
- التخلص من الأبخرة
نظام التركيب
- القضبان - تركيب بالمحرك/المولد/الرادياتير
- تركيبات مضادة للاهتزاز (تشحن مفكوكة)
- حوامل مطاطية مانعة للاهتزاز - تشحن مفكوكة
نظام بدء التشغيل
- موتور بدء التشغيل الكهربائي 24 فولت
- مفتاح فصل البطارية
- البطارية ورف البطارية مع الكابلات
- مولد التيار المتردد للشحن 45 أمبير
معلومات إضافية
مواصفات مجموعة المولدات - أقصى معدل | 3500 كيلوفولت أمبير |
---|---|
مواصفات مجموعة المولدات - أدنى معدل | 3000 كيلوفولت أمبير |
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | مكافئة للمستوى 2 – 1800 دورة في الدقيقة |
مواصفات مجموعة المولدات - الجهد | 380 إلى 11000 فولت |
مواصفات مجموعة المولدات - التردد | 50 هرتز |
مواصفات مجموعة المولدات - السرعة | 1800 دورة في الدقيقة |
مواصفات مجموعة المولدات - دورة العمل | استخدامات الطاقة الاحتياطية، والمهام الصعبة |
مواصفات المحرك - موديل المحرك | 3516E، V-16، ديزل 4 أشواط ومبرد بالمياه |
مواصفات المحرك - التجويف | 170 مم ( 6.69 بوصة ) |
مواصفات المحرك - الشوط | 215 مم ( 8.46 بوصة ) |
مواصفات المحرك - الإزاحة | 78.1 l ( 4765 بوصة³ ) |
مواصفات المحرك - نسبة الانضغاط | 14.7:1 |
مواصفات المحرك - السحب | ATAAC |
مواصفات المحرك - نظام الوقود | حقن وحدة إلكتروني |
مواصفات المحرك - نوع المنظم | Adem™5 |
أبعاد مجموعة المولدات - الطول - الحد الأقصى | 8513 مم ( 335.1 بوصة ) |
أبعاد مجموعة المولدات - العرض - الحد الأقصى | 2460 مم ( 104 بوصة ) |
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى | 3342 مم ( 131.6 بوصة ) |
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى) | 23,000 كجم ( 50,706 رطل ) |
