740 GC

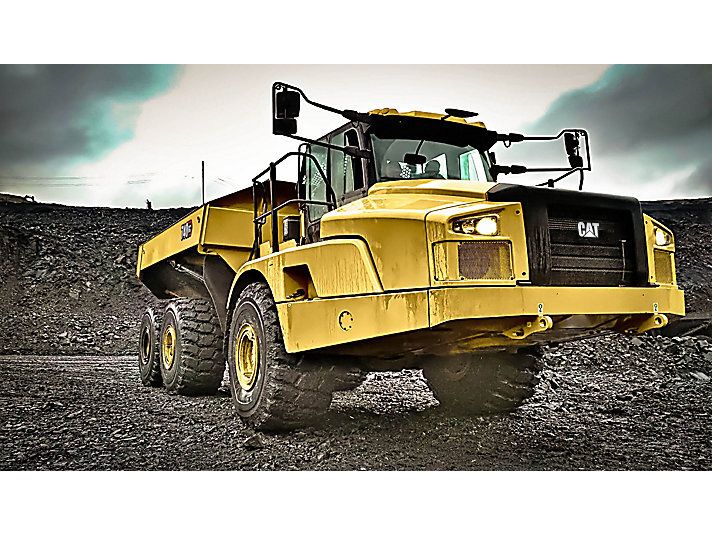

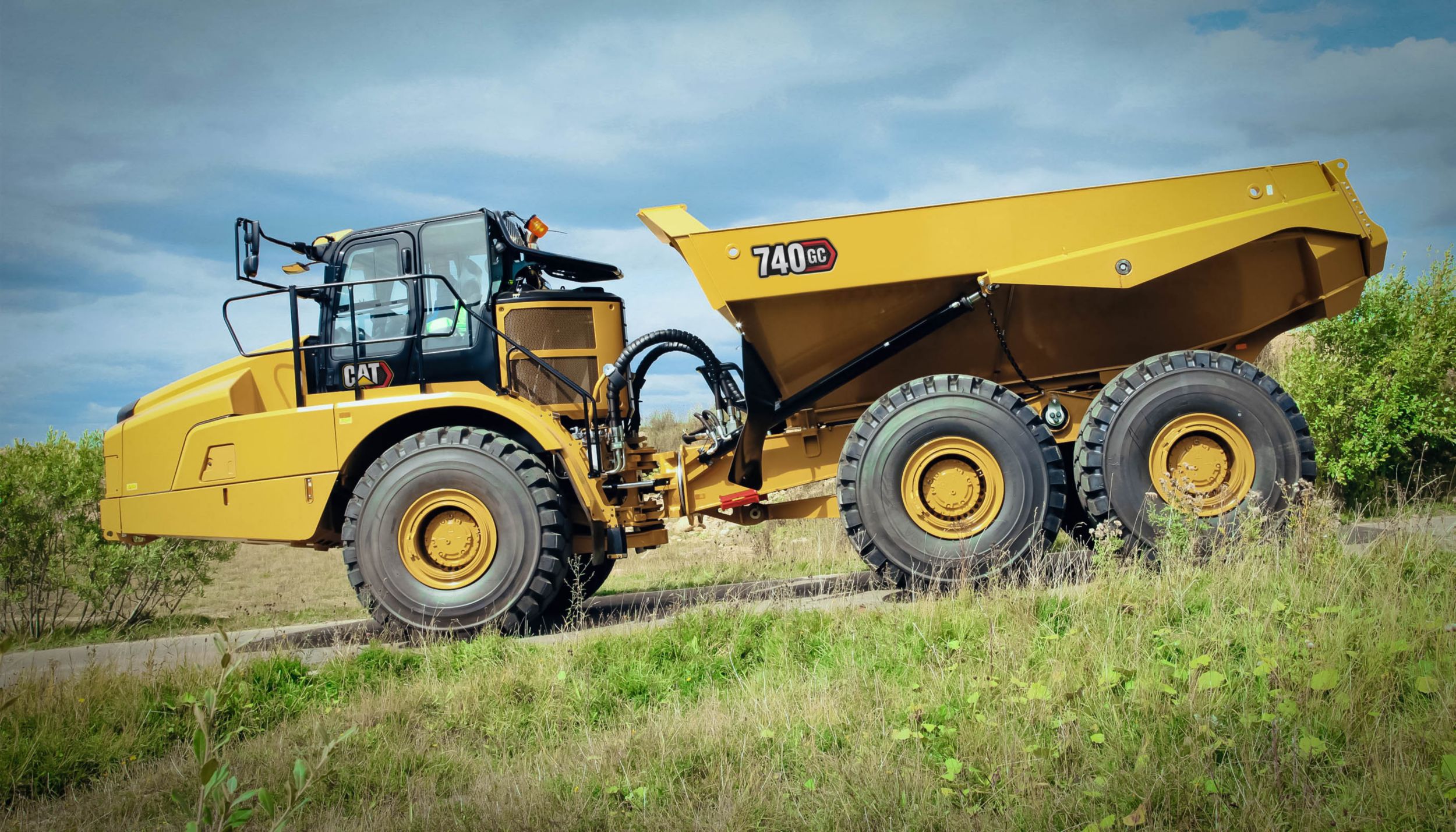

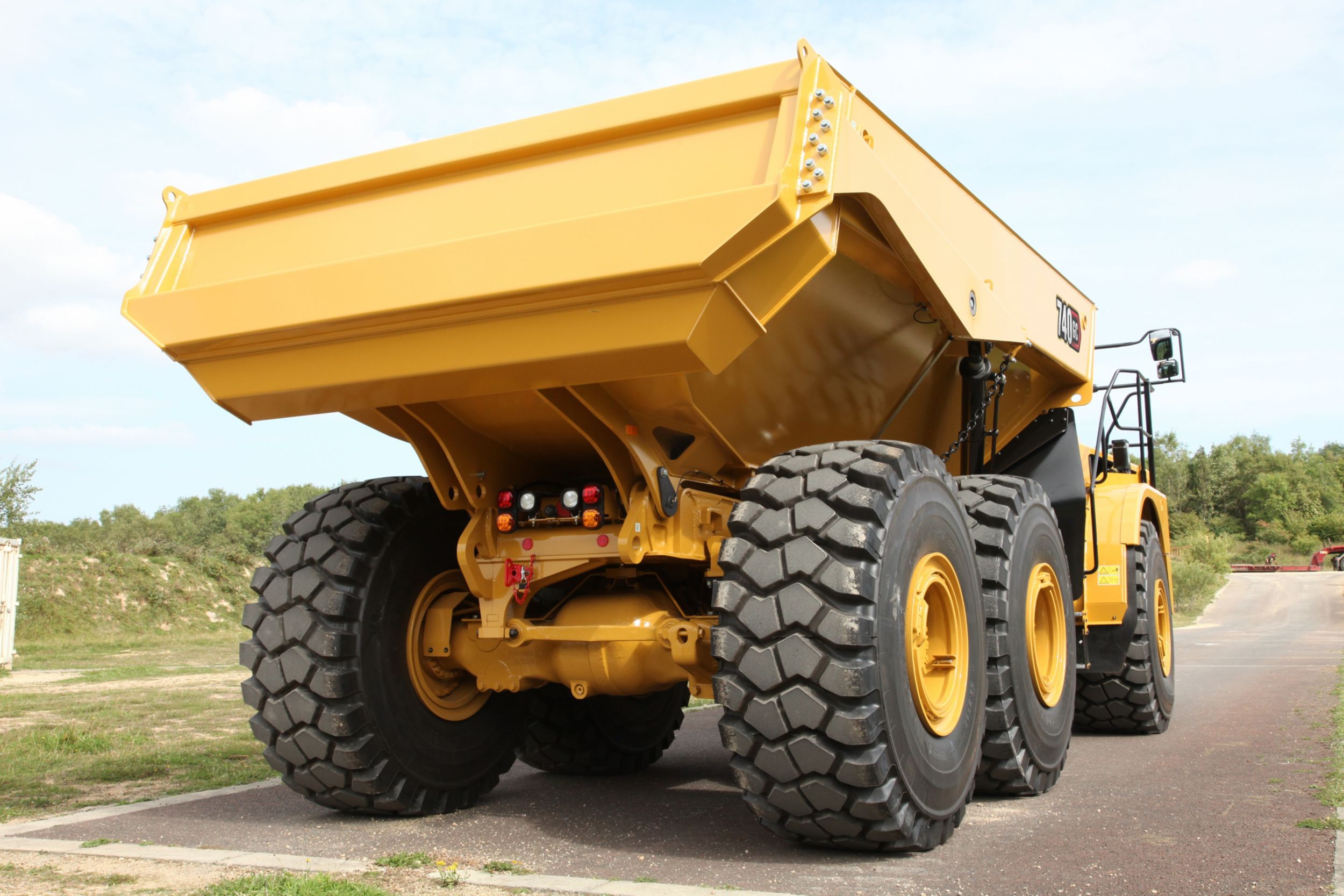

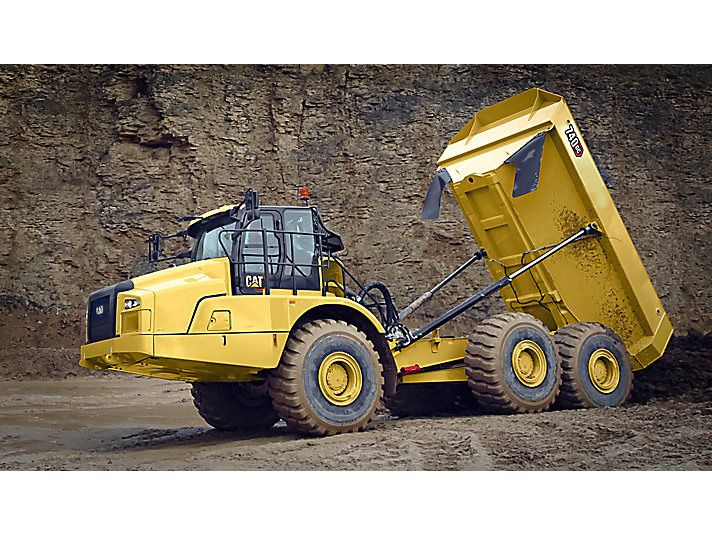

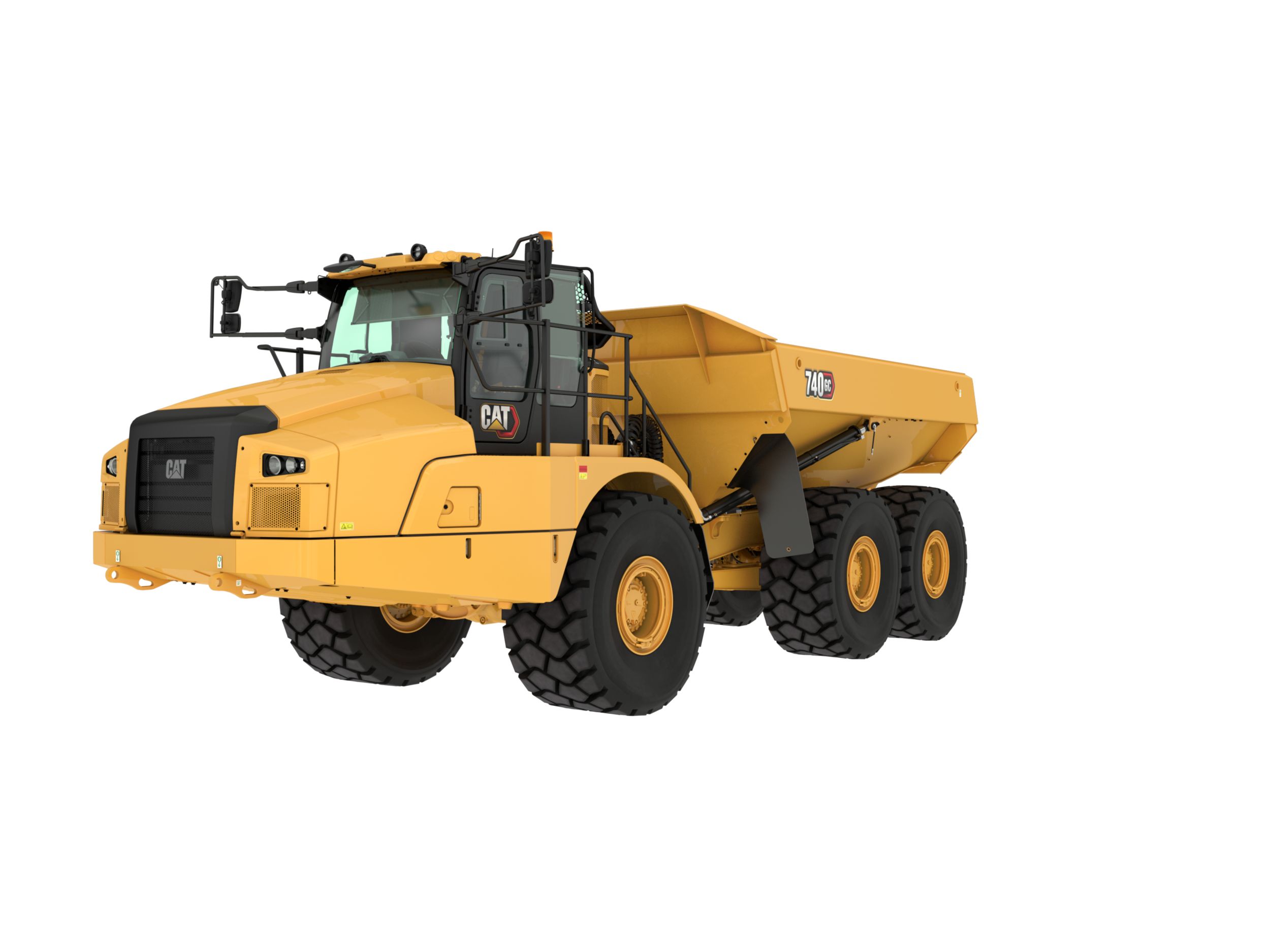

الشاحنة المفصلية 740 GC
يتميز طراز Cat® 740 GC بتصميم كابينة عالمي المستوى، تمت إعادة هندسته بالاستعانة بملاحظات من المشغلين على مستوى العالم لتوفير الراحة وسهولة التشغيل. تشمل التحسينات أدوات تحكم جديدة، ومزايا حماية ناقل الحركة، ونظام التحكم في المرفاع، ونظام التحكم في الجر التلقائي المتقدم، ونظام التحذير من انقلاب الماكينة للمساعدة في الحفاظ على الاستقرار، وضع اقتصادي لتوفير الوقود.
زيادة الأداء إلى أقصى الحدود
أدوات التحكم التلقائي
أعمال التشييد الشاقة
راحة وتحكم المشغل
تصميم يضمن الأداء الفائق
التكنولوجيا التي تساعد على إنجار الأعمال
نظرًا لأهمية وقت التشغيل
مستقبل أكثر استدامة
خصائص الأمان المدمجة
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
بيئة المشغل
- النوافذ الزجاجية:
– الأمامية رقائقية وملونة
– والجانبية والخلفية مقواة وملونة - مقعدان بحزامين أمان، للمشغل قابل للسحب
- المرايا: ترتيب واسع النطاق لتحسين الرؤية
- شاشة عرض تعمل باللمس لعرض بث الفيديو من كاميرا الرؤية الخلفية
- عجلة قيادة تلسكوبية وقابلة للإمالة
- مسخن ومزيل صقيع مع مروحة رباعية السرعات
- ماسحة وغاسلة للزجاج الأمامي، سرعتان، متقطعة (أمامية)
- تكييف الهواء مع المبرد R134A
- ذراع مشتركة للتحكم في المرفاع وتحديد التروس
- نظام التوجيه الثانوي ـ كهروهيدروليكي
- شاشة العرض البلورية (LCD):
– مؤشر التنبيه
– تحديد التروس والاتجاه
– تبديل السرعة أو التبديل التلقائي
– دليل التشغيل والصيانة (OMM)
– (تحذير) تعطل نظام التوجيه الأساسي
– تحذير حزام الأمان
– تعطل نظام التوجيه الثانوي
– نظام أمان الماكينة (MSS)
– توصيل مصدر طاقة نظام التوجيه الثانوي
– مقياس الساعات
– المثبط النشط - المقاعد:
– المشغل: قابل للضبط بالكامل، وبنظام تعليق هوائي
– متدرب: مبطن وبحزام لمنطقة الحجر - التخزين:
– حامل أكواب
– فتحة لوعاء المياه (تحت المقعد الثانوي)
– منطقة تخزين أسفل المقعد
– جيب الباب
– منطقة تخزين خلف المقعد
– خطاف تعليق المعطف - يتضمن نظام مراقبة تشغيل الماكينة:
– مصباح العمل
– وضغط زيت المحرك
– ونظام التوجيه الأساسي
– وإشارة الانعطاف إلى اليسار واليمين
– والضوء العالي
– ودرجة حرارة سائل التبريد
– ومقياس السرعة
– وفرملة الانتظار
– ومستوى الوقود
– ودرجة حرارة زيت ناقل الحركة
– ونظام الفرامل
– وتعليق ناقل الحركة
– وأداة التحكم في المرفاع
– والنظام الهيدروليكي
– ونظام الشحن
– وتعطل ناقل الحركة
– ونظام التحكم في الجر
– ومصباح فحص المحرك - حاجب الشمس
- فتحات تهوية قابلة للضبط
- نوافذ (ملونة) تفتح على كلا الجانبين
- ماسحة وغاسلة للزجاج الأمامي، سرعتان، (خلفية)
تقنيات CAT
- نظام Cat Detect with Stability Assist
- Product Link: PL631E أو PL641E اعتمادًا على الموقع واتفاقية الترخيص
المكونات الكهربائية والإضاءة
- البطاريات (اثنتان) لا تحتاجان للصيانة
- مقبس لبدء التشغيل عن بُعد (الكابلات غير متوفرة)
- النظام الكهربي: 24 فولت، ومحول بقدرة 10 أمبير من 24 إلى 12 فولت
- آلة التنبيه
- أنظمة الإضاءة:
– داخل الكابينة
– مصباحان أماميان
– إشارتان لتحديد العرض
– مصباحان للرجوع للخلف
– مصباح العمل/مصباح الوصول إلى الكابينة
– مصباحا التوقف/المؤخرة
– مؤشرات الاتجاه الأمامية والخلفية - مفتاح الفصل الرئيسي
مجموعة نقل الحركة
- ناقل حركة تلقائي التبديل ذو تسع سرعات أمامية وسرعتان خلفيتان
- التروس التفاضلية: قياسية بأقفال تفاضلية تلقائية ذات محاور متداخلة وبينية مزوَّدة بقوابض
- المحرك Cat C15
- المثبط: فرامل ضغط المحرك
- فرامل مطوّقة مزدوجة الدوائر، ومغطسة في الزيت ـ جميع العجلات
- دفع ثلاثي المحاور، سداسي العجلات
- دفع ثلاثي المحاور، سداسي العجلات
السلامة
- تنبيه الرجوع للخلف
- كاميرا الرؤية الخلفية
- الكابينة المزوَّدة بهيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS)
الوقاءات
- علبة المرافق
- المحور
- وقاء أمامي ضد الانسكاب لجسم التفريغ، وهو جزء لا يتجزأ من الجسم المُصنَّع
- الرادياتير
- النافذة الخلفية
المعدات القياسية الأخرى
- حواجز الوحل: مُثبَّتة بقوس العجلة وجسمها مع وسائل تثبيت للنقل
- الإطارات، ستة 29.5 R25
- الحماية من التخريب: أغطية قابلة للقفل
- صمامات أخذ عينات S·O·S
- مجموعة كتم الصوت (تتوفر في أوروبا فقط كميزة قياسية)
معلومات إضافية
| Engine - موديل المحرك | Cat® C15 |
|---|---|
| المحرك - إجمالي القدرة - SAE J1995 | 335 كيلووات ( 449 حصان ) |
| المحرك - صافي القدرة - SAE J1349 | 324 كيلووات ( 434 حصان ) |
| المحرك - صافي القدرة - ISO 14396 | 330 كيلووات ( 443 حصان ) |
| Engine - التجويف | 137 مم ( 5.4 بوصة ) |
| Engine - الشوط | 171.5 مم ( 6.75 بوصة ) |
| Engine - الإزاحة | 15.2 l ( 926 بوصة³ ) |
| Engine - ملاحظة (1) | تنطبق تقديرات القدرة عند سرعة مقدرة تبلغ 1700 دورة في الدقيقة، وذلك عند الاختبار في ظل الظروف الخاصة بالمعيار المحدد. |
| Engine - ملاحظة (2) | صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمولد تيار متردد، ومنظف هواء، وكاتم صوت، ومروحة تعمل بأدنى سرعة. |
| Engine - ملاحظة (3) | صافي القدرة عند تشغيل المروحة بأقصى سرعة هو 324 كيلووات (434 hp) طبقًا لظروف SAE المرجعية. |
| Engine - الانبعاثات | يفي المحرك C15 بمعايير الانبعاثات من المستوى 2/المرحلة II أو المكافئة لمعايير المستوى 3/المرحلة IIIA. |
| المحرك - لا يلزم خفض القدرة على ارتفاع أقل من | 3050 m ( 10000 قدم ) |
| المحرك - إجمالي أقصى عزم دوران للمحرك (SAE J1995) | 2320 نيوتن-متر ( 1711 ft·lbf ) |
| المحرك - صافي أقصى عزم دوران للمحرك (SAE J1349) | 2264 نيوتن-متر ( 1670 ft·lbf ) |
| المحرك - سرعة أقصى عزم دوران للمحرك | 1200 دورة في الدقيقة ( 1200 دورة في الدقيقة ) |
| الأوزان - الحمولة الصافية المقدرة | 36.3 t ( 40 ton (US) ) |
| سعات الجسم - (SAE 2:1) في حالة التكديس | 22.7 m³ ( 29.7 yd³ ) |
| سعات الجسم - في حالة الخفض | 17 m³ ( 22.2 yd³ ) |
| سعات الجسم - SAE 2:1 في حالة تكديس البوابة الخلفية | 24.4 m³ ( 31.9 yd³ ) |
| سعات الجسم - في حالة خفض البوابة الخلفية | 17.9 m³ ( 23.4 yd³ ) |
| ناقل الحركة - أمامي - 1 | 6.4 كم/س ( 4 ميل/ساعة ) |
| ناقل الحركة - أمامي - 2 | 8.5 كم/س ( 5.3 ميل/ساعة ) |
| ناقل الحركة - أمامي - 3 | 11.5 كم/س ( 7.3 ميل/ساعة ) |
| ناقل الحركة - أمامي - 4 | 14.8 كم/س ( 9.2 ميل/ساعة ) |
| ناقل الحركة - أمامي - 5 | 19.7 كم/س ( 12.2 ميل/ساعة ) |
| ناقل الحركة - أمامي - 6 | 24 كم/س ( 14.9 ميل/ساعة ) |
| ناقل الحركة - أمامي - 7 | 33.1 كم/س ( 20.6 ميل/ساعة ) |
| ناقل الحركة - الأمامية - 8 | 39.8 كم/س ( 24.7 ميل/ساعة ) |
| ناقل الحركة - الأمامية - 9 | 57.5 كم/س ( 35.7 ميل/ساعة ) |
| ناقل الحركة - خلفي - 1 | 6.8 كم/س ( 4.2 ميل/ساعة ) |
| ناقل الحركة - خلفي - 2 | 15.7 كم/س ( 9.8 ميل/ساعة ) |
| مستويات الصوت - داخل الكابينة | 72 ديسبيل (أ) ( 72 ديسبيل (أ) ) |
| مستويات الصوت - ملاحظة (1) | إن مستوى ضغط الصوت المكافئ (Leq) لتعرض المشغل للصوت، الذي تم قياسه وفقًا لإجراءات دورة العمل المحددة في ANSI/SAE J1166 OCT98، يبلغ 72 ديسيبل (A) للكابينة التي توفرها Caterpillar عند تركيبها، وصيانتها، واختبارها على نحو سليم مع غلق الأبواب والنوافذ. |
| مستويات الصوت - ملاحظة (2) | قد يلزم حماية السمع عند التشغيل مع فتح محطة المشغل والكابينة (في حالة عدم صيانتها على نحو سليم أو فتح الأبواب/النوافذ) لفترات طويلة أو في بيئات العمل الصاخبة. |
| الأوزان أثناء التشغيل - المحور الأمامي - مُحملة | 21994 كجم ( 48488 رطل ) |
| الأوزان أثناء التشغيل - المحور المركزي - مُحمَّلة | 23243 كجم ( 51242 رطل ) |
| الأوزان أثناء التشغيل - المحور الخلفي - مُحملة | 23020 كجم ( 50750 رطل ) |
| الأوزان أثناء التشغيل - الإجمالي - فارغة | 31956 كجم ( 70451 رطل ) |
| الأوزان أثناء التشغيل - الإجمالي - الحمل المقدر | 36301 كجم ( 80030 رطل ) |
| الأوزان أثناء التشغيل - الإجمالي - مُحمَّلة | 68257 كجم ( 150480 رطل ) |
| لوحة الجسم - النوع | فولاذ Brinell HB450 عالي القوة والمقاوم للتآكل |
| سُمك لوحة الجسم - اللوحة الأمامية | 7 مم ( 0.28 بوصة ) |
| سُمك لوحة الجسم - لوحة القاعدة | 13 مم ( 0.51 بوصة ) |
| سُمك لوحة الجسم - اللوحات الجانبية | 11 مم ( 0.43 بوصة ) |
| Service Refill Capacities - خزان الوقود | 550 l ( 145.3 جالون (أمريكي) ) |
| Service Refill Capacities - نظام التبريد | 90 l ( 23.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان تبريد الفرامل | 67 l ( 17.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - النظام الهيدروليكي للتوجيه/المرفاع | 140 l ( 36.9 جالون (أمريكي) ) |
| Service Refill Capacities - علبة مرافق المحرك | 52 l ( 13.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - ناقل الحركة - ترس نقل الخرج (OTG) | 75 l ( 19.8 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - مجموعة الإدارة النهائية - لكل مجموعة | 5 l ( 1.3 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - المحاور - كل محور | 60 l ( 15.8 جالون (أمريكي) ) |
| مرفاع الجسم - وقت الرفع | 12 s ( 12 s ) |
| مرفاع الجسم - وقت الخفض | 12 s ( 12 s ) |
| التجهيزات القياسية - الفرامل | ISO 3450 – 2011 |
| التجهيزات القياسية - الكابينة - هيكل الحماية من الانقلاب (ROPS) | ISO 3471 – 2008 |
| التجهيزات القياسية - التوجيه | ISO 5010 – 2007 |
| التوجيه - من القفل إلى القفل | 4,75 ثانية عند 60 دورة في الدقيقة |
| التوافق المثالي للتمريرات بين اللودر/الشاحنة - حفار هيدروليكي: 374F - دفعات | 3–4 |
| دائرة الدوران - أبعاد الدوران - زاوية التوجيه - يسار/يمين | 45° |
| دائرة الدوران - أبعاد الدوران - عرض الممشى | 5595 مم ( 220 بوصة ) |
| دائرة الدوران - أبعاد الدوران - نصف القطر الداخلي | 3960 مم ( 156 بوصة ) |
| دائرة الدوران - ملاحظة | الأبعاد تخص الماكينات المزوّدة بإطارات 29.5 R25. |
| دائرة الدوران - أبعاد الدوران - نصف قطر الدوران وفقًا لمعايير SAE | 7698 مم ( 303 بوصة ) |
| موديل المحرك - يفي بمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 2/الاتحاد الأوروبي من المرحلة II أو المكافئة لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 3/الاتحاد الأوروبي من المرحلة IIIA | Cat C15 |
| Offering Type |
