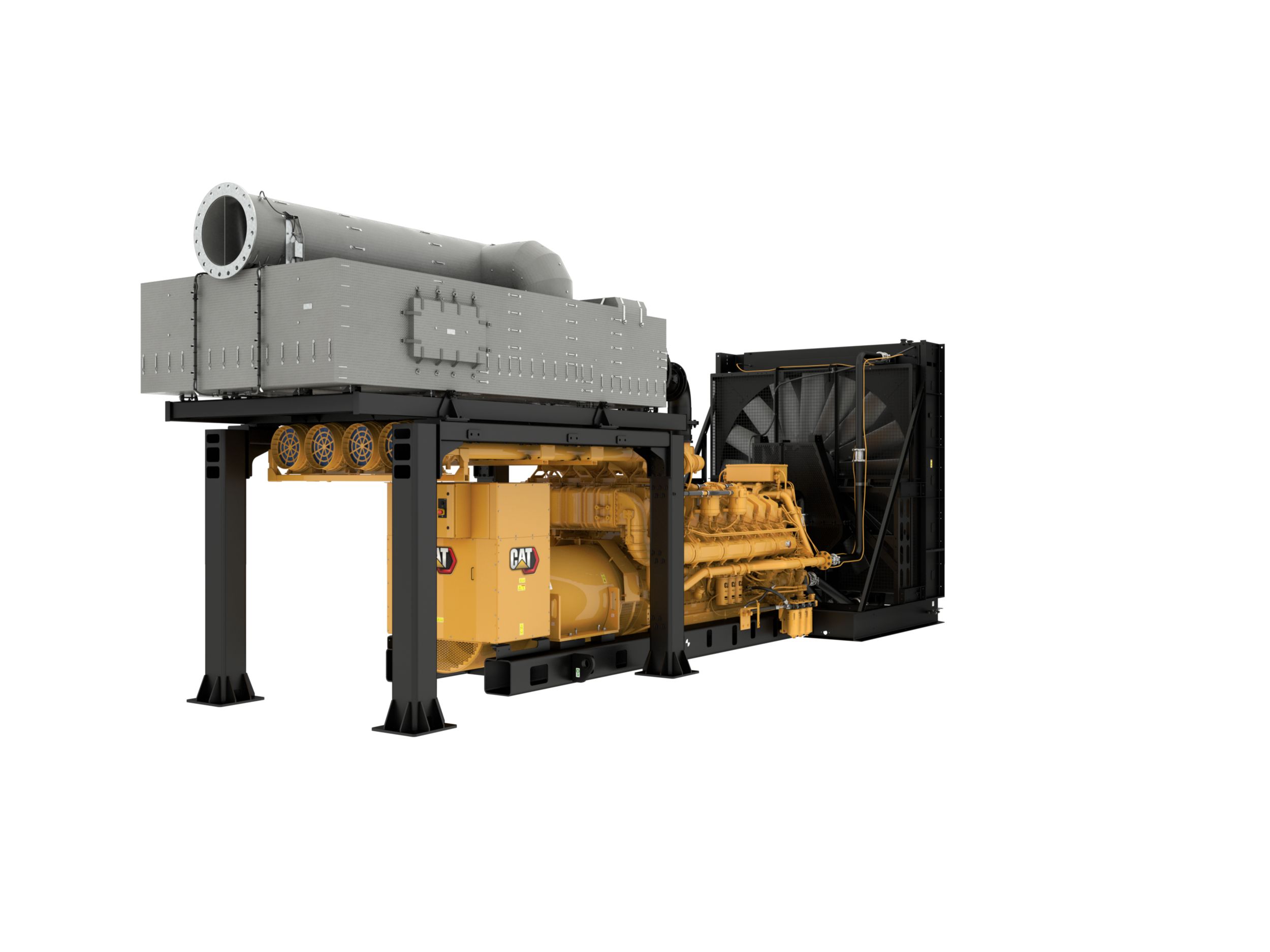

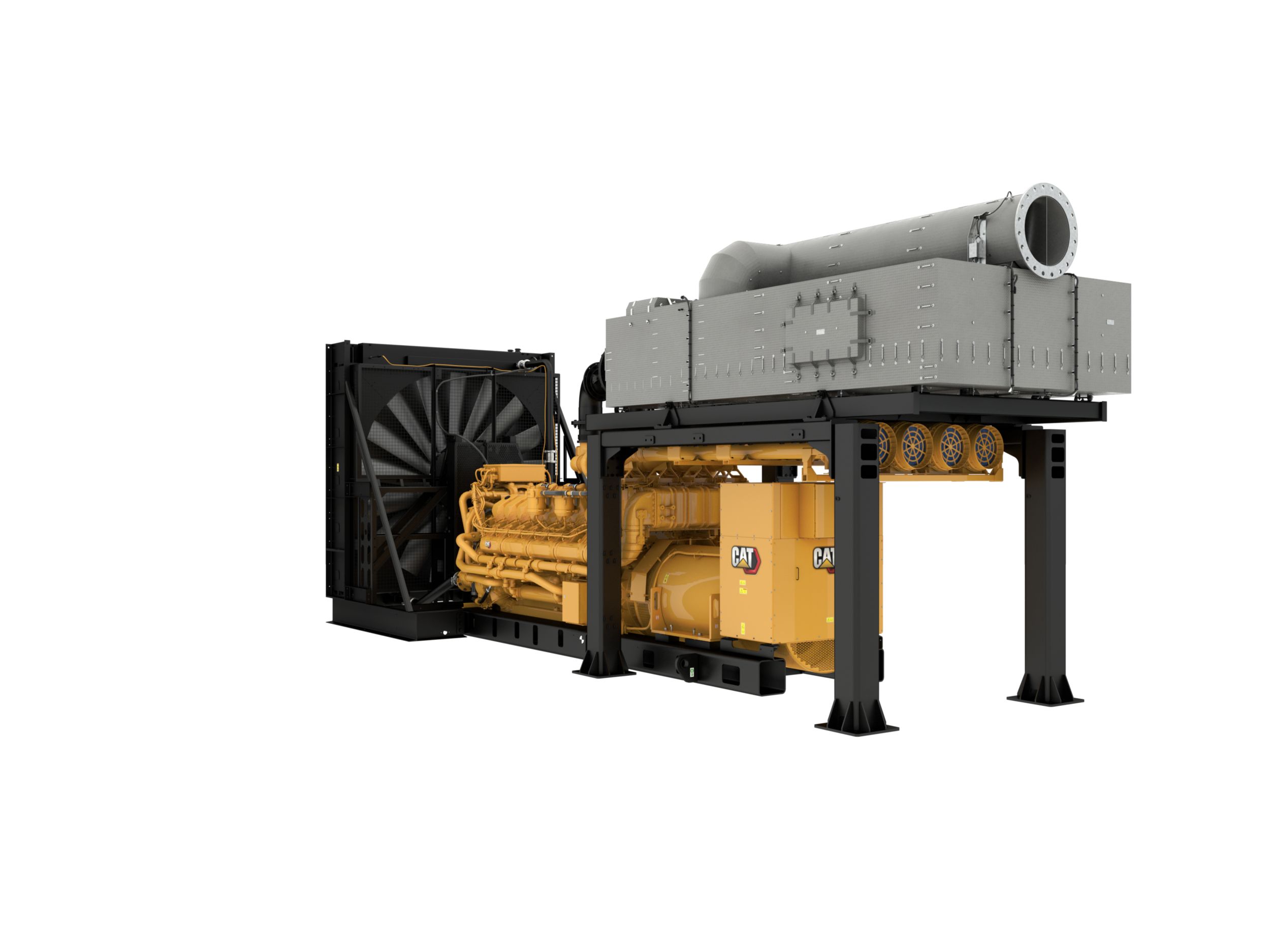

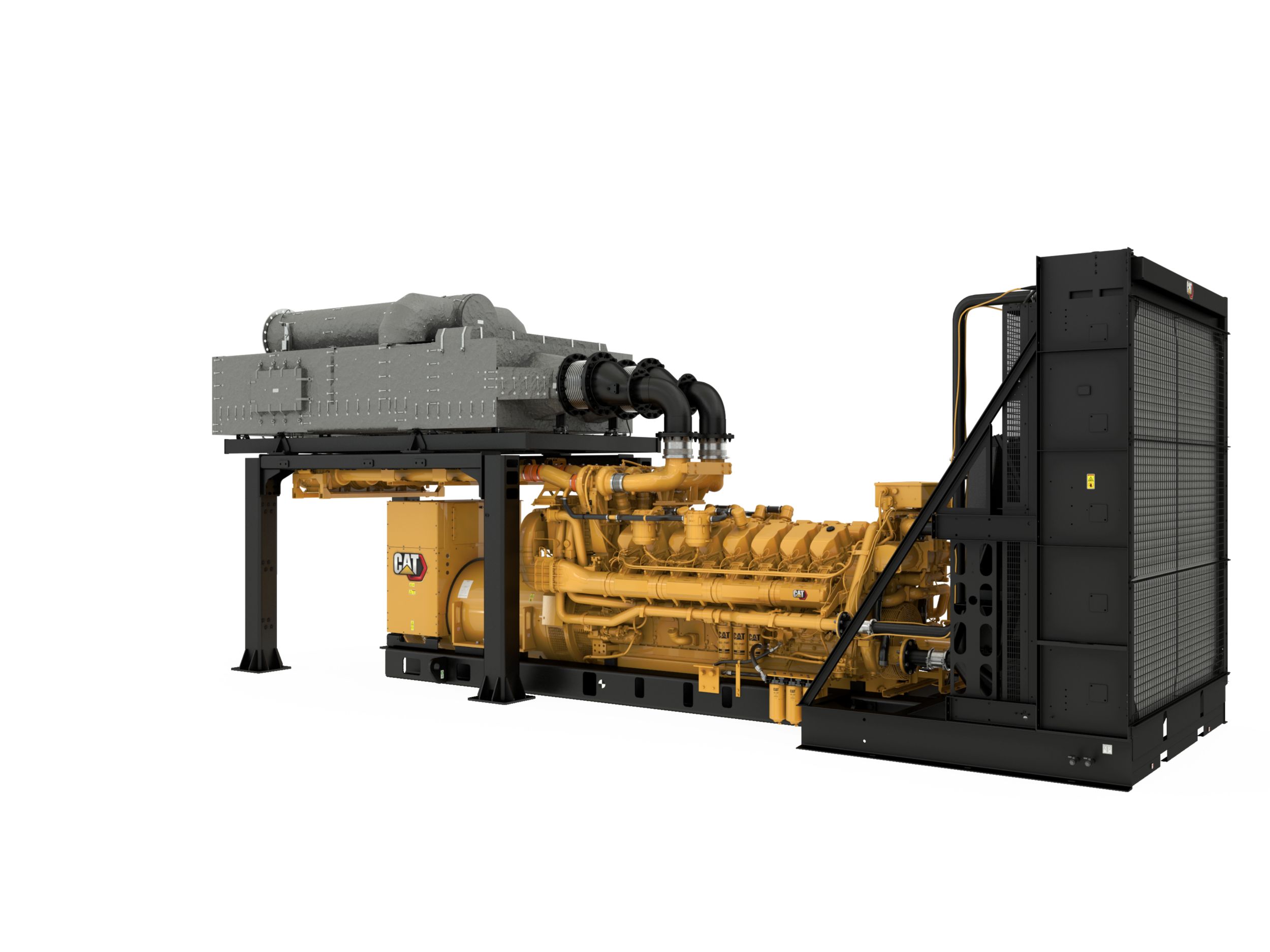

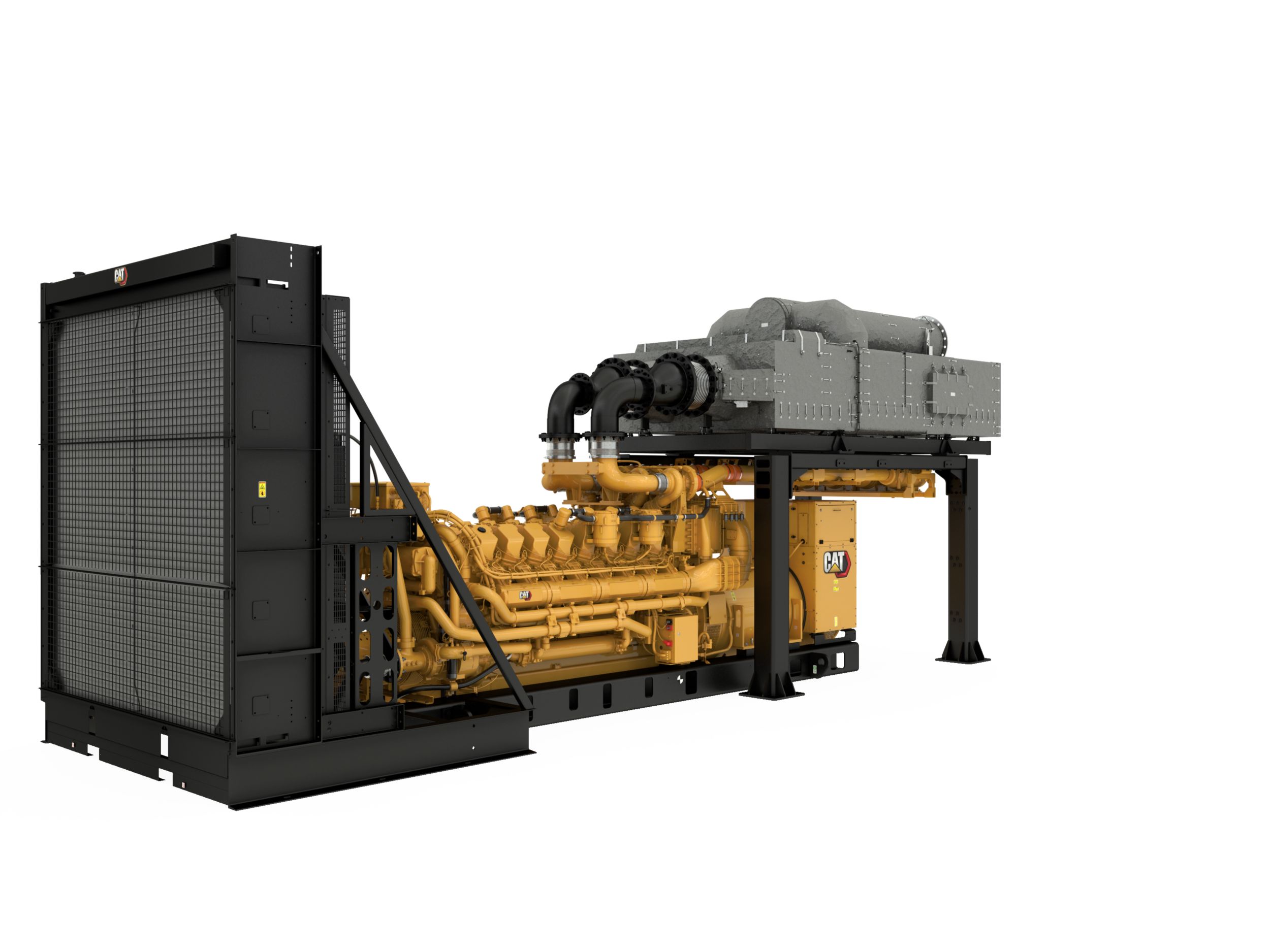

C175-16 المستوى 4 النهائي (60 هرتز)

C175-16 المستوى 4 النهائي

بفضل إنتاج طاقة موثوق بها تتراوح بين 2500 و3000 كيلووات كهربائي (3100 كيلووات كهربائي بدون مروحة) عند تردد 60 هرتز، تم تصنيع مجموعات المولدات الديزل C175-16 لتلبي متطلبات استخدامات المهام الصعبة، واستخدامات الطاقة المتواصلة، والطاقة الاحتياطية، والطاقة الرئيسية لديك. وقد صممنا كلاً منها وفقًا لمتطلبات الاستجابة العابرة ISO 8528-5 ولتقبل حملاً مقدرًا بنسبة 100 في المائة في خطوة واحدة. مجموعة المولدات معتمدة وفقًا لمعايير وكالة حماية البيئة (EPA) الأمريكية للاستخدام الثابت في غير حالة الطوارئ.

التصنيف:
إضافة إلى طلب عرض سعر

مجموعة المولدات من Cat

  • لقد تم اختبار النماذج الأولية لمجموعة المولدات من Cat بالكامل
  • تقبل حملاً للمجموعة مقدرًا بنسبة 100% في خطوة واحدة وتلبي متطلبات التحميل وفقًا لمعايير NFPA 110 الأخرى
  • تتوافق مع متطلبات ISO 8528-5 الخاصة بحالة الاستقرار والاستجابة العابرة

محرك ديزل من Cat

  • تصميم موثوق به، وقوي، ومتين
  • كفاءة مؤكدة ميدانيًا في آلاف الاستخدامات على مستوى العالم
  • محرك ديزل بدورة رباعية الأشواط يجمع بين الأداء الثابت والتوفير الفائق للوقود مع أخف وزن ممكن

مولد تيار متردد SR5

  • تقلل قدرة بدء تشغيل الموتور الفائقة من الحاجة لزيادة حجم مولد التيار المتردد
  • مصمم للتوافق مع سمات الأداء والخرج الخاصة بمحركات الديزل من Cat
  • عزل شديد من الفئة H

لوحة التحكم EMCP 4

  • تنقل سهل وواجهة سهلة الاستخدام
  • نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
  • وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

نظام التبريد

  • تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 50 درجة مئوية (122 درجة فهرنهايت)
  • اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة

الشهادات

  • مدرج في قوائم UL 2200
  • CSA
  • شهادات الزلازل وفقًا لـ IBC
  • الاعتماد المسبق من قِبل OSHPD

مصدر واحد آمن

  • يتم اختيار المكونات المستخدمة في مجموعة المولد في مرحلة التصميم لتحقيق أفضل أداء للمجموعة
  • يتم تجميع مجموعة المولد بالكامل في إحدى منشآت Caterpillar وفقًا لإرشادات الجودة لدينا
  • يتم اختبار كل مجموعة من مجموعات المولدات قبل مغادرة منشأة Caterpillar
  • يغطي دعم المنتج من Cat، بما في ذلك خدمة الوكلاء، وقطع الغيار، والضمان، نظام الطاقة من Cat بالكامل

دعم عالمي للمنتج

  • لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
  • يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

لوحة التحكم
  • - التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل بمصابيح إشارة من أجل:
  • #اسم؟
  • سطح أمامي محكم الغلق عن البيئة المحيطة
  • #اسم؟
  • اختبار المصابيح
  • #اسم؟
  • مثبتة بالمولد - موجهة للخلف
  • - فولت (L-L & L-N)
  • - أمبير (لكل طور والمتوسط)
  • #اسم؟
  • تحكم تلقائي / بدء تشغيل / إيقاف
  • التشغيل بالتيار المستمر بجهد 24 فولت
  • #اسم؟
  • - التيار الزائد (50/51)
  • خيار جهاز التنبيه المحلي
  • #اسم؟
  • السرعة الزائدة
  • #اسم؟
  • #اسم؟
  • 12 مدخلاً رقميًا قابلاً للبرمجة
  • كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
  • #اسم؟
  • قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-0.25%
  • #اسم؟
  • فولت من التيار المستمر
  • انخفاض مستوى سائل التبريد، وزيادة/انخفاض الجهد (27/59)
  • #اسم؟
  • أدوات التحكم:
  • #اسم؟
  • - أمبير (لكل طور والمتوسط)
  • #اسم؟
  • #اسم؟
  • كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
  • - كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
  • - زيادة / انخفاض الجهد (27/59)
  • #اسم؟
  • فشل البدء (التدوير الزائد)
  • #اسم؟
  • #اسم؟
  • انخفاض مستوى سائل التبريد (يتطلب مستشعر سائل تبريد اختياريًا)
  • 4 إخراجات مرحل قابلة للبرمجة (النموذج A)
  • معامل الطاقة (لكل طور والمتوسط)
  • عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
  • زر لتوقف الطوارئ
  • #اسم؟
  • زيادة/انخفاض التردد (81 o/u)
  • فولت (L-L & L-N)
  • التحذير/إيقاف التشغيل مع مؤشرات LED مشتركة للإشارة إلى إيقاف التشغيل بمصابيح إشارة من أجل:
  • - معامل الطاقة (لكل طور والمتوسط)
  • 2 مخرج رقمي قابل للبرمجة
  • #اسم؟
  • #اسم؟
  • #اسم؟
  • #اسم؟
  • مؤشر رقمي من أجل:
  • مؤقت تبريد المحرك
  • 6 مداخل رقمية قابلة للبرمجة
  • #اسم؟
  • ارتباط بيانات العميل (Modbus RTU)
  • #اسم؟
  • مخرجان لـ PWM قابل للبرمجة
  • #اسم؟
  • كيلوفار - ساعة (الإجمالي)
  • ضغط الزيت المنخفض
  • - زيادة/انخفاض التردد (81 o/u)
  • ارتباط بيانات وحدة الملحق
  • انخفاض درجة حرارة سائل التبريد
  • 16 مخرج رقمي قابل للبرمجة
  • - كيلوفار (لكل طور، والمتوسط، والنسبة المئوية)
  • كيلوفولت أمبير (لكل طور، والمتوسط، والنسبة المئوية)
  • - كيلووات (لكل طور، والمتوسط، والنسبة المئوية)
  • ارتباط بيانات جهاز التنبيه التسلسلي
  • EMCP 4.2B
  • مخرجان للمرحل قابلان للبرمجة (النموذج C)
  • درجة حرارة سائل التبريد
  • #اسم؟
  • ساعات التشغيل
  • - عكس الطاقة التفاعلية (كيلو فولت أمبير تفاعلي) (32 فولت مقدر)
  • وظائف الترحيل الوقائي القابلة للبرمجة:
  • دورة في الدقيقة
  • #اسم؟
  • 3 مخارج تناظرية قابلة للبرمجة
  • التيار الزائد (50/51)
  • الإقرار بالتنبيه
  • #اسم؟
  • - القدرة العكسية (كيلووات) (32)
  • كيلووات - ساعة (الإجمالي)
  • ارتفاع درجة حرارة سائل التبريد
  • #اسم؟
  • الاتصالات
  • #اسم؟
  • ذراع تدوير المحرك
  • وحدة تحكم EMCP 4.2B تشمل:
  • القدرة العكسية (كيلووات) (32)
  • - قياس فعلي للتيار المتردد بجذر متوسط المربع (RMS)، 3 أطوار، بدقة +/-0.25%
  • التردد (هرتز)
  • - التشغيل بالتيار المستمر بجهد 24 فولت
  • أوصاف نصية للتنبيهات/الأحداث
  • 3 مداخل تناظرية قابلة للبرمجة
  • ضبط السرعة
  • #اسم؟
نظام التبريد
  • مجموعة الرادياتير، يتم شحنها مفكوكة
  • واقيات المروحة والسير
  • تبريد المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC)
  • مستشعر سائل التبريد - (2 يتم شحنهما مفكوكان: 1/4-18 و1/2-14 NPTF)
  • خط تصريف سائل التبريد والصمامات
نظام العادم
  • ميزات وحدة تحديد الجرعات بوحدة الانبعاثات النظيفة (CEM):
  • وحدة الانبعاثات النظيفة (CEM) المعزولة
  • فلتر سائل عادم الديزل (DEF)
  • وحدة تحديد الجرعات بوحدة الانبعاثات النظيفة (CEM)
  • عدة التوصيلات الكهربائية من وحدة تحديد الجرعات إلى وحدة الانبعاثات النظيفة (CEM)
  • فلتر الهواء
  • الحماية من التجمد
  • 120 فولت من التيار المتردد
  • مجمع العادم الجاف
  • مخارج بشفة في وحدة الانبعاثات النظيفة (CEM) بالداخل (21,2 بوصة) وبالخارج (25 بوصة)
  • خطوط الهواء وسائل عادم الديزل (DEF) المسخن من وحدة تحديد الجرعات إلى وحدة الانبعاثات النظيفة (CEM)
نظام الوقود
  • فلاتر وقود ثانوية/ثلاثية
  • فلتر الوقود الأساسي/فاصل المياه عن الوقود
  • 3 فلاتر، يتم شحنها مفكوكة - يمكن تركيبها على قضبان الإطارات (تتطلب وصلة مرنة من الوكيل)
  • 10 ميكرونات من النوع الدوار
  • 3 فلاتر، مُثبتة في المحرك
  • 4 ميكرونات من النوع الدوار
  • 10 ميكرونات من النوع الدوار
المولد والملحقات
  • يتضمن منظم الجهد الرقمي من Caterpillar (CDVR):
  • مغناطيس دائم
  • وصلات قضيب التوصيل (MV)، وصندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات: - الموديلات 60 هرتز: نمط فتحات قياسي متوافق مع معايير NEMA
  • عزل من الفئة H وفقًا لمعايير NEMA، وارتفاع درجة حرارة الفئة F عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (105 درجة مئوية للطاقة الرئيسية/130 درجة مئوية للطاقة الاحتياطية)
  • منع تداخل الترددات اللاسلكية
  • مولدات النطاق 3000 (متوسطة الجهد/عالية الجهد)
  • 6 أسلاك
  • إمكانية الميل التفاعلي
  • ارتفاع درجة حرارة الفئة H عند درجة حرارة محيطة تصل إلى 40 درجة مئوية (125 درجة مئوية للطاقة الرئيسية/150 درجة مئوية للطاقة الاحتياطية)
  • تشكيل اللف
  • استشعار ثلاثي الأطوار للجهد
  • الوضعان كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR/PF)
  • صندوق توسعة بالجانب الأيمن، ومدخل سفلي للكابلات
  • ثلاثي الأطوار بدون فرشاة، قطب بارز
  • مسخن الوحدة المانع للتكاثف
  • وحدات اكتشاف درجة حرارة المقاومة (RTD) البلاتينية للعضو الساكن وفقًا لمعايير IEC (معامل درجة الحرارة 0,00385)
  • جهاز مراقبة الصمام الثنائي لجهاز الاستثارة
  • مولدات النطاق 1800 (منخفضة الجهد/متوسطة الجهد)
  • محدد الحد الأدنى / الحد الأقصى لجهاز الاستثارة
  • وصلات قضيب التوصيل (منخفضة الجهد)، ومدخل علوي للكابلات مُثبت في المنتصف. الموديلات 60 هرتز: نمط فتحات قياسي متوافق مع معايير NEMA
  • عزل من الفئة H وفقًا لمعايير NEMA
نظام التنظيم
  • ADEM A4
  • الإغلاق المتكرر (الحماية من السرعة الزائدة من خلال نظام استشعار مزدوج السرعة)
نظام التشحيم
  • فلتر الزيت، فتحة التعبئة وعصا القياس
  • مضخة زيت التشحيم من النوع الترسي
  • مبرد زيت تشحيم متكامل
  • زيت تشحيم
  • التشحيم المسبق - يلزم لاستخدامات الطاقة الرئيسية، والمتواصلة؛ واختياريًا لاستخدامات الطاقة الاحتياطية
  • خطوط تصريف الزيت والصمام
  • التخلص من الأبخرة
نظام التركيب
  • البطاريات ورف البطارية مع الكابلات
  • مفتاح فصل البطارية
  • حوامل مطاطية مانعة للاهتزاز (تشحن مفكوكة)
  • موتوران لبدء التشغيل الكهربائي بجهد 24 فولت
  • القضبان - المحرك/المولد
إرشادات الخدمة
  • فحصان خاصان بالصيانة الوقائية
عام
  • * بالنسبة للاستخدامات عالية الجهد، يقوم العميل بتوفير استشعار ثانوي بجهد قدره 120 فولت، واستشعار تيار ثانوي بقدرة 5 أمبير، وعدة التوصيلات الكهربائية بين المجموعة ولوحة التحكم EMCP4.3 (يتوفر رسم). يتم تركيب منظم الجهد الرقمي من Caterpillar (CDVR) في حامل على الحائط.
  • الدهان - بأصفر Caterpillar والقضبان والرادياتير بالأسود شديد اللمعان
  • *بالنسبة إلى لوحة التحكم EMCP4.3 عالية الجهد: تشمل لوحة التحكم التي تركَّب على الحائط ـ تشحن مفكوكة ـ للعميل وضفيرة توصيل بيني بطول 7,5 أمتار.
  • الخدمة من الجانب الأيمن (باستثناء خدمة فلتر الزيت للموديلات بتردد 60 هرتز: الخدمة من الجانب الأيسر
  • دوران موافق لمعيار SAE
  • الحدافة ومبيت الحدافة - معيار SAE رقم 00
نظام مدخل هواء
  • منظف الهواء؛ 4 أحادي العنصر من نوع العلبة مع مؤشر (مؤشرات) الخدمة.
  • منظف هواء أحادي المرحلة

معلومات إضافية

مواصفات مجموعة المولدات - تقدير الطاقة الرئيسية

2825 (بدون مروحة)/2725 كيلووات كهربائي
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

معتمد وفقًا لمعايير وكالة حماية البيئة (EPA) الأمريكية من المستوى 4
مواصفات مجموعة المولدات - الجهد

480 إلى 13800 فولت
مواصفات مجموعة المولدات - التردد

60 هرتز
مواصفات مجموعة المولدات - السرعة

1800 دورة في الدقيقة
مواصفات مجموعة المولدات - دورة العمل

استخدامات الطاقة الاحتياطية، والمهام الصعبة، والطاقة الرئيسية، والطاقة المتواصلة
مواصفات مجموعة المولدات - أقصى معدل

3100 كيلووات كهربائي
مواصفات مجموعة المولدات - أدنى معدل

2500 كيلووات كهربائي
مواصفات المحرك - موديل المحرك

C175-16 SCAC، V-16، ديزل 4 أشواط ومبرد بالمياه
مواصفات المحرك - التجويف

175 مم ( 6.89 بوصة )
مواصفات المحرك - الشوط

220 مم ( 8.66 بوصة )
مواصفات المحرك - الإزاحة

84.67 l ( 5155.88 بوصة³ )
مواصفات المحرك - نسبة الانضغاط

16.7:1
مواصفات المحرك - السحب

شاحن توربيني مع تبريد لاحق
مواصفات المحرك - نظام الوقود

EUI
مواصفات المحرك - نوع المنظم

ADEM� A4
أبعاد مجموعة المولدات - الطول - الحد الأقصى

7928.7 مم ( 312.2 بوصة )
أبعاد مجموعة المولدات - العرض - الحد الأقصى

3123.3 مم ( 123 بوصة )
أبعاد مجموعة المولدات - الارتفاع - الحد الأقصى

3613.3 مم ( 142.3 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولدات (الحد الأقصى)

20463 كجم ( 45114 رطل )
