C280-16 FMT

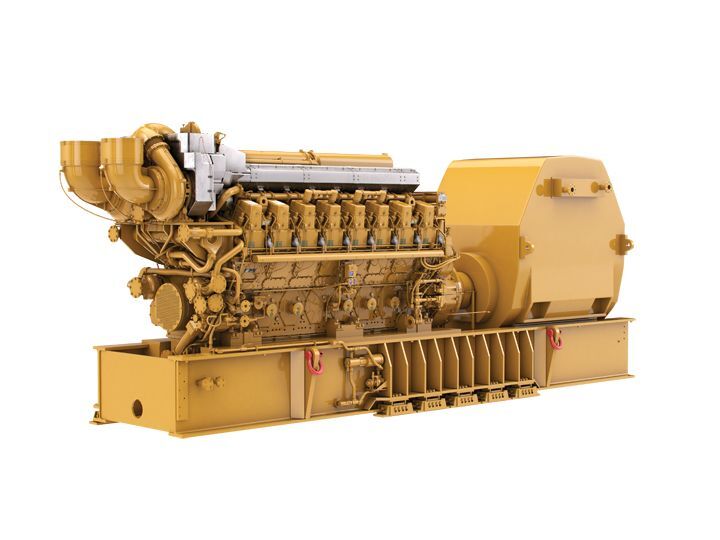

مجموعة مولد بحري C280-16 (شاحن توربيني مثبت في الأمام)

أثبتت مجموعة المولد C280-16 كفاءتها لسنوات عديدة مع المحرك 3600 الذي يضم أحدث التقنيات في مجال الإلكترونيات. وقد أثمر ذلك عن حل متكامل تمامًا ومثالي لعمليات التشغيل البحرية. الاستخدامات المثالية لمجموعة المولد البحري C280-16 هي العمل كمصدر للطاقة الرئيسية على متن السفن والمنصات المخصصة للحفر والإنتاج. وتشمل هذه المنصات منصات الرفع، ومنصات الحفر شبه الغاطسة، وسفن الحفر، ومنصات الإنتاج. يعمل تكوين الشاحن التوربيني الجديد المثبت في الجزء الأمامي والمجموعة الكاملة على تبسيط عملية دمج مجموعة مولد Cat C280-16 في السفينة عملية مبسطة من خلال تقليل نطاق العمل والإمداد في حوض بناء السفن. يعمل نظام التحكم في المحرك ADEM A4 الإضافي مع نظام الإنذار والحماية من Cat لتوفير التحكم الشامل في مجموعة المولد وتوفير الأمان وواجهة المشغل البسيطة. ومجموعات مولدات Cat تدعمها شبكة وكلاء Cat العالمية، وهي على أتم الاستعداد دائمًا لدعم عملياتك من خلال الدعم الفني، والخدمة، وقطع الغيار، والضمان. مجموعة مولد بحري Cat C280-16 مع شواحن توربينية مثبتة في الأمام. التقديرات: 5500 كيلووات كهربائي (7684 كيلوفولت أمبير) عند 60 هرتز (900 دورة في الدقيقة). متوافق مع انبعاثات IMO للمستوى II.

التصنيف:
إضافة إلى طلب عرض سعر

حزم مخصصة

بالنسبة إلى أي استخدام بترولي، ثق بأن منتجات Caterpillar ستلبي احتياجات مشروعك من خلال مجموعات المولدات والحزم الميكانيكية المخصصة من المصنع. يمكن تصميم المحركات والمولدات وأدوات التحكم والرادياتيرات ونواقل الحركة من Cat وملاءمتها بطريقة خاصة بالتعاون مع وكلائنا المحليين لإنشاء حلول فريدة. والحزم المخصصة مدعومة عالميًا وتغطيها فترة ضمان عام واحد بعد بدء التشغيل.

دعم للمنتجات توفره شبكة وكلاء Cat العالمية

- أكثر من 2200 منفذ وكيل - لدى الوكلاء فنيون مدربون في مصنع Cat يقدمون الخدمة لكل جزء من أجزاء منتج البنزين من Cat لديك - مستوى توفر عالمي لقطع الغيار، والخدمة، والضمان - تتوفر اتفاقيات صيانة وقائية لخيارات الإصلاح قبل الأعطال

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.

أكثر من 80 عامًا من الخبرة في تصنيع المحركات

تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.

الموقع الإلكتروني

لمعرفة كل متطلبات الطاقة البترولية لديك، تفضل بزيارة الموقع www.cat.com/oilandgas.

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

تكوين المنتج
  • المحرك عبارة عن محرك ديزل بشاحن توربيني، يعمل بمبرد لاحق، بدروة رباعية الأشواط، وحدة حقن إلكترونية بقطر تجويف 280 مم (11 بوصة) وشوط 300 مم (11.8 بوصة). الدوران حسب معيار SAE هو الدوران عكس اتجاه حركة عقارب الساعة بالنظر من الجزء الخلفي لحدافة المحرك.
شهادات الانبعاثات
  • شهادة IMO المعتمدة من GL وCCS - تتضمن بيان الامتثال أو الشهادة الدولية للمحرك لمنع تلوث الهواء (EIAPP)، المقدمة من المنظمة المعترف بها (RO) عند توفرها، والملف الفني الذي يجب الاحتفاظ به على متن السفينة وفقًا للوائح المنظمة البحرية الدولية.
تصريح النوع من جمعية الشهادات البحرية
  • ABS، BV، CCS، DnV، GL، LRS
  • وقاء بالرش لتلبية لوائح SOLAS للسوائل القابلة للاشتعال
الشهادات الأوروبية
  • إعلان اندماج لسلامة الماكينات في الاتحاد الأوروبي
  • توجيه أمان الفولتية المنخفضة للاتحاد الأوروبي
نظام مدخل هواء
  • المبرد اللاحق للمياه المتجددة، مطلي لمقاومة التآكل (جانب الهواء)
  • إغلاق مدخل الهواء
  • شواحن توربينية (2)، مثبتة في الأمام، مشحمة بالزيت
  • مهايئات 90 درجة ومهايئات مستقيمة لمدخل الهواء مع الشاحن التوربيني
  • منظفات هواء
  • منظفات الهواء مع عناصر فلتر ورقية جافة من Cat (فعالة بنسبة 99,9% تقريبًا في تصفية الغبار الناعم وفقًا لمعايير SAE)
المدمج للتحكم
  • وحدة التحكم الإلكتروني المزدوج في المحرك Cat ADEM A4 مع نظام الوقود ذي حاقنات الوحدات الإلكترونية، عدة توصيلات كهربائية صلبة (يلزم طاقة بقدرة 10 أمبير وجهد 24 فولت لتشغيل وحدات التحكم الإلكتروني في المحرك)، التحكم المباشر في الحامل
نظام التبريد
  • مضخة مياه الدثار (JW) مدارة بترس
  • مضخة مبرد لاحق/مبرد زيت (AC/OC) بدائرة منفصلة تعمل بالتروس
  • توصيلات المياه المثبتة في الأمام: مياه الدثار وAC/OC، 6 بوصات ANSI
  • خيارات ترموستات مياه الدثَّار:
  • خيارات ترموستات AC/OC:
  • خيارات خزانات التمدد:
نظام العادم
  • جاف، مجمع عادم محكم للغاز
  • شاحن توربيني مزدوج، مثبت في الأمام
  • بوابة مزدوجة للنفايات؛ وقاء صلب - متوافقة مع معايير SOLAS
  • وقاءات لمجمعات العادم
نظام الوقود
  • الوقود المقطر (يتطلب لزوجة تتراوح بين 1,4 و20 سنتي ستوك عند 38 درجة مئوية)؛ مضخة وقود، تدار بترس؛ مضخة نقل الوقود (مُثبَّتة على الجانب الأيسر)؛ فلاتر الوقود المزدوجة، مثبتة خلف المحرك؛ حواقن وحدات إلكترونية التحكم
  • ؛ أجهزة تهوية علبة المرافق، مثبتة في الأعلى؛ شواحن توربينية (2)، مثبتة في الأمام، مشحمة بالزيت
نظام التشحيم
  • خطوط وفلاتر زيت بالطرد المركزي ذات إغلاق فردي - مثبتة على الجانب الأيمن على أغطية فحص كتلة الأسطوانة، قابلة للصيانة مع تشغيل المحرك
  • مضخة زيت، تُدار بترس
  • فتحة تعبئة الزيت ومقياس الزيت - موجودان في الخزان المدمج الأساسي
  • صمام تنظيم ضغط الغاز
  • فلتر زيت مزدوج - مثبت في وحدة الملحقة
  • مبرد زيت مثبت خارج المحرك - يجب عمل عرض أسعار DTO لتوصيلات المجموعة
  • خزان مدمج أساسي - DTO ضروري
  • مضخة التشحيم المسبق الكهربائية المستمرة
  • تزييت مسبق إضافي مع تزييت مسبق كهربائي مستمر
  • احتياطي تشحيم مسبق للهواء المتقطع
نظام الحماية
  • وقاءات المخمدات والحدافة
  • صمامات تصريف انفجارات علبة المرافق
مجموعة أجهزة القياس
  • ميزات نظام الإنذار والحماية من Cat:
نظام بدء التشغيل
  • مواتير بدء تشغيل هوائي مزدوجة TDI، الجانب الأيسر بالخلف
  • صمام إغلاق
  • صمامان للمرحل مدمجان مع شبكة مصفاة رقم 40 وملف لولبي
  • مستشعر ضغط الهواء، يتم مراقبته بواسطة نظام الإنذار والحماية من Cat - يتطلب توصيل الأسلاك من قبل العميل
  • ضغط التشغيل (الديناميكي) الأقصى: 10 بار (150 رطل لكل بوصة مربعة)
  • الضغط الثابت الأقصى: 14 بار (200 رطل لكل بوصة مربعة)
  • وصلة للعميل بشفة ANSI مقاس 3 بوصات؛ تتطلب خط إمداد الهواء مقاس 3 بوصات يوفره العميل من المستوعب أو المنظم إلى مشغل الهواء ووصلة مرنة؛ إذا تم استخدام المنظم، فيلزم وجود Cv بمقاس 40 أو أكبر
  • صمام تقليل الضغط
نظام التركيب
  • قاعدة التصميم حسب الطلب (DTO)
عام
  • لوحة المولد
  • وصلة التوائية
  • خيارات أجهزة منع تشغيل المحرك:

معلومات إضافية

مواصفات المحرك - أدنى معدل

5600.0 ekW ( 7510.0 kV·A )
مواصفات المحرك - أقصى معدل

5730.0 ekW ( 7684.0 kV·A )
مواصفات المحرك - الانبعاثات

معايير IMO من المستوى 2 / معايير الاستخدامات البحرية لوكالة حماية البيئة (EPA) من المستوى 2
مواصفات المحرك - الإزاحة

296.0 l ( 18062.0 بوصة³ )
مواصفات المحرك - السحب

مزوَّد بشاحن توربيني ومزوَّد بمبرد لاحق
مواصفات المحرك - التحكم في المحرك

Dual ADEM™ A4
مواصفات المحرك - التجويف

280.0 مم ( 11.0 بوصة )
مواصفات المحرك - نظام الوقود

EUI
مواصفات المحرك - فترة تغيير الزيت

1000.0 h ( 1000.0 h )
مواصفات المحرك - الشوط

300.0 مم ( 11.8 بوصة )
مواصفات المحرك - الوزن

66000.0 كجم ( 145505.0 رطل )
مواصفات المحرك - التحكم في مجموعة المولد

نظام الإنذار والحماية من Cat®
الأبعاد - الطول

10283.0 مم ( 404.8 بوصة )
الأبعاد - العرض

2800.0 مم ( 110.2 بوصة )
الأبعاد - الارتفاع

4092.0 مم ( 161.1 بوصة )
سعة السوائل - نظام التبريد - المحرك

1245.0 l ( 329.0 جالون (أمريكي) )
سعة السوائل - نظام زيت التشحيم - إعادة التعبئة

1677.0 l ( 443.0 جالون (أمريكي) )
