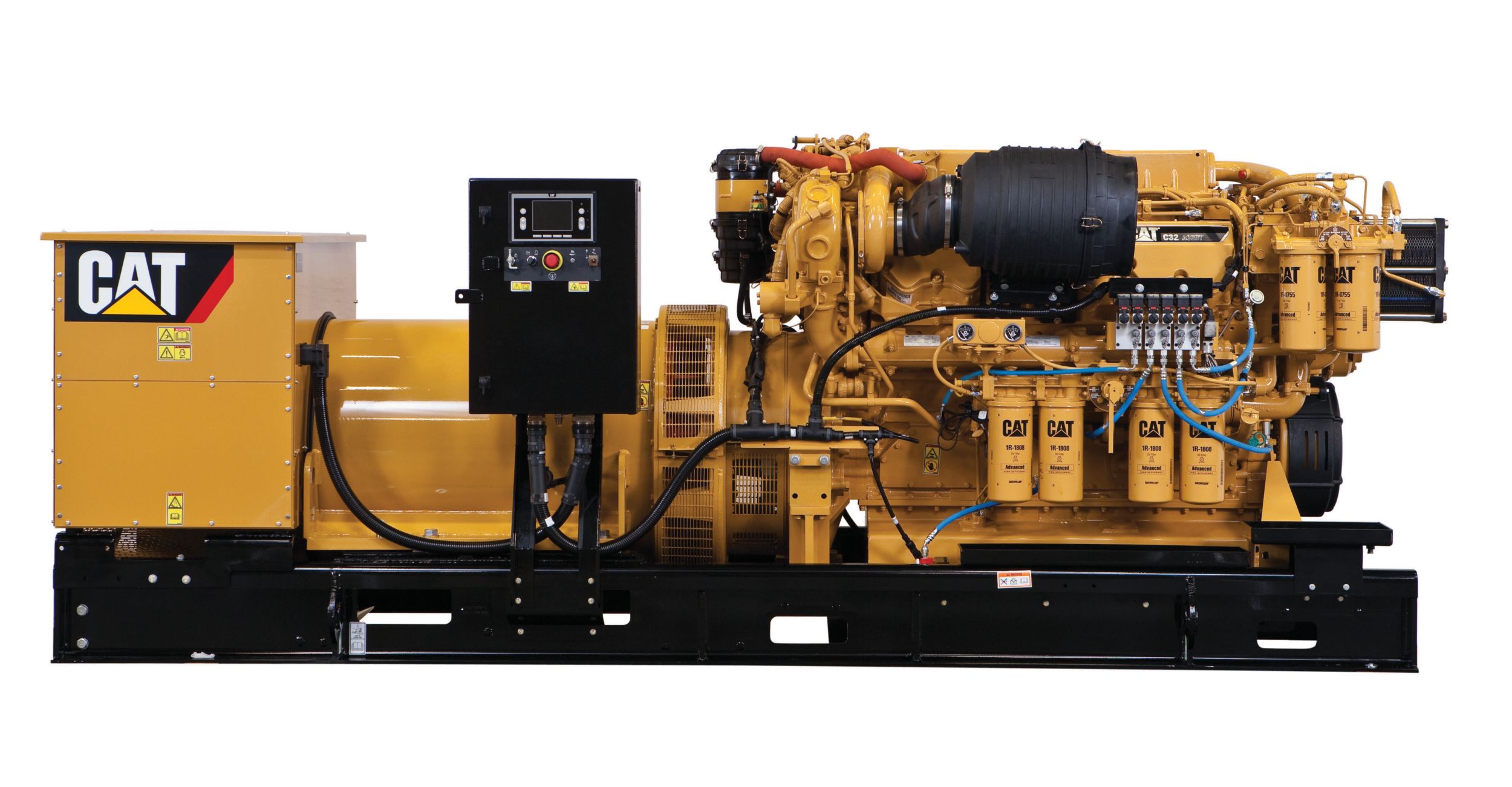

مجموعة مولد Cat C32 ACERT (المنظمة البحرية الدولية (IMO) من المستوى II)

تحتوي مجموعات مولدات C32 ACERT على نظام التبريد اللاحق منفصل الدائرة (SCAC) لجميع المواصفات. إن الفائدة الأساسية لنظام التبريد اللاحق منفصل الدائرة (SCAC) هو الحد من تآكل المبرد اللاحق نظرًا لعدم دوران مياه البحر خلال المبرد اللاحق. يسهم العديد من التحسينات الأخرى التي أدخلت على هذه المحركات في خفض تكاليف الامتلاك والتشغيل إلى أدنى حد. تتوفر التقديرات المتوافقة مع المعايير الخاصة بالمنظمة البحرية الدولية (IMO) من المستوى II، والاتحاد الأوروبي من المرحلة IIIA في خيارات المبادل الحراري أو التبريد بالرافدة. تشمل مواصفات المبادل الحراري مضخة مياه بحر اختيارية مُثبتة بالأمام.

التصنيف:

الانبعاثات

متوافق مع IMO II

الدعم العالمي

شبكة خدمة واسعة للوكلاء؛ خدمة لا تضاهى بمثيل من الوكلاء البحريين المعتمدين

المتانة

تاريخ تشغيل المحرك ذي الكفاءة المؤكدة؛ حديد عالي الأداء يتميز بآلاف الساعات من اختبارات التحقق لضمان الجودة والمتانة

العالية

ضمان قياسي لمدة 60 شهرًا

نظام التبريد

مبادل حراري أو تبريد بالرافدة؛ تكوينات المبادل الحراري: مضخة مياه بحر اختيارية مُثبتة بالأمام

نظام التبريد اللاحق

نظام التبريد اللاحق منفصل الدائرة (SCAC): لا يتم تدوير مياه البحر خلال المبرد اللاحق

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

نظام مدخل هواء
  • منفصل الدائرة ومزوَّد بمبرد لاحق (SCAC)
  • الشاحن التوربيني، مبرد بمياه الدثار
  • مدخل الشاحن التوربيني، وصلة مستقيمة بقطر خارجي يبلغ 152 مم (6 بوصات)
نظام التحكم
  • في حالة عدم اختيار لوحة EMCP أو خيار MGCP كمعدات اختيارية، فيجب توفير أدوات التحكم في البدء/التوقف من قِبل العميل
  • تسجيل إلكتروني للتشخيصات والأعطال
  • وحدة حماية المحرك لظروف الحرارة المحيطة المرتفعة
  • التحكم الإلكتروني في نسبة الوقود/الهواء
نظام التبريد
  • تبريد لاحق منفصل الدائرة (SCAC) لكل من المحركات المُبردة بالمبادل الحراري (HEX) والرافدة
  • الحاوية الواقية والأنبوب للمبادلات الحرارية الخاصة بمياه الدثار (JW) وللتبريد اللاحق منفصل الدائرة (SCAC) للمحركات المبردة بالمبادل الحراري (HEX)
  • مضخة SCAC، تُدار بترس
  • مضخة مياه الدثار، تُدار بترس
  • مضخة مياه البحر، دولاب دفع برونزي، تُدار بتروس، للمحركات المبردة بالمبادل الحراري (HEX) فقط
  • المبادل الحراري (HEX) لمياه الدثار مع وصلات مضخة مياه البحر: قياسية بقطر داخلي مقاس 76,2 مم (3 بوصات)
  • وصلة شفة ANSI ذات 4 مسامير
  • المبادل الحراري (HEX) لمياه الدثار بدون وصل مضخة مياه البحر: وصلة طرفية للخرطوم مقاس 2,5 بوصة (المدخل)، وشفة ANSI قياسية ذات 4 مسامير بقطر داخلي مقاس 76,2 مم (3 بوصات) (المخرج)
  • وصلات الرافدة: وصلة مشفهة ANSI ذات 4 مسامير بقطر داخلي قياسي 76,2 مم (3 بوصات)
  • خزانات تفريغ التبريد اللاحق منفصل الدائرة (SCAC) ومياه الدثار (JW) للحفاظ على معدلات ضغط ملائمة لمدخل المضخة
نظام العادم
  • الشاحن التوربيني ومجمع العادم المبرد بالمياه
  • منفذ ذو 4 مسامير مزوَّد بشفاه بقطر 130 مم (5,12 بوصة)
الحدافات ومبايت الحدافات
  • مبيت الحدافة - SAE رقم 0
  • الحدافة، 18 بوصة، 136 سنًا
  • دوران موافق لمعيار SAE
نظام الوقود
  • فلاتر الوقود المزدوجة، دوارة، الخدمة من الجانب الأيمن
  • مقاس وصلات الوقود: JIC 37 درجة -10 للإمداد (7/8 - 14)، JIC 37 درجة -8 للرجوع (3/4 - 16)
  • مبرد وقود من النوع اللوحي مُركَّب خلف خزان التفريق المزوَّد بمبرد لاحق
  • مضخة نقل الوقود، تُدار بترس
  • مضخة تحضير وقود يدوية
المولدات وملحقات المولدات
  • تشكيل اللف SR5
  • محملا بكرات
  • إثارة ذات مغنطيس دائم
  • 4 أقطاب، 6 أسلاك، توصيل نجمي تسلسلي
  • منظم الجهد الرقمي من Caterpillar (CDVR)
  • عزل بحري من الفئة H، ارتفاع درجة الحرارة من الفئة F
  • وحدات اكتشاف درجة حرارة المحامل (RTD) ثلاثية الأسلاك مصنوعة من البلاتينيوم ومُثبَّتة بالسطح (PT100)، وحدتان لكل مرحلة على العضو الساكن وواحدة على محامل الدعامات
  • مسخنات الوحدات المانعة للتكثيف (عنصران - 240 فولت من التيار المتردد، 1000 وات
  • حماية IP23 ملائمة للاستخدام مع أنظمة إطفاء الحريق في الاستخدامات المحلية القائمة على المياه الثابتة (FWBLAFFS)
  • عزل IV للنظام من أجل ضمان الحماية في البيئات القاسية
نظام التشحيم
  • فلاتر الزيت الأحادية، الخدمة من الجانب الأيمن
  • وعاء زيت الحوض العميق
  • مواقع فلاتر الوقود ذات إمكانية الخدمة من الجانب الأيمن
  • عصا القياس ذات إمكانية الخدمة من الجانب الأيمن
  • مضخة زيت، تُدار بترس
نظام التركيب
  • قضبان مشكلة ذات قنوات على شكل C، بارتفاع 300 مم (11,81 بوصة)
  • ستة عوازل يتم شحنها مفكوكة من الزنبرك اللولبي/المطاط للتركيب أسفل قاعدة المجموعة
عام
  • وقاء الممتص الأمامي
  • نقطة ربط كهربائي مشتركة بالمحركات المبردة بالمبادل الحراري (HEX) وبالرافدة (KEEL)

معلومات إضافية

مواصفات مجموعة المولدات - أدنى معدل

550 كيلووات كهربائي (688 كيلوفولت أمبير)
مواصفات مجموعة المولدات - أقصى معدل

940 كيلووات كهربائي (1175 كيلوفولت أمبير)
مواصفات مجموعة المولدات - التردد

50 هرتز أو 60 هرتز
مواصفات مجموعة المولدات - السرعة

1500 دورة في الدقيقة (50 هرتز) أو 1800 دورة في الدقيقة (60 هرتز)
مواصفات المحرك - السحب

مزود بشاحن توربيني مزدوج ومبرد لاحق
مواصفات المحرك - التجويف

145.0 مم ( 5.7 بوصة )
مواصفات المحرك - الشوط

162.0 مم ( 6.4 بوصة )
مواصفات المحرك - الإزاحة

32.1 l ( 1959.0 بوصة³ )
مواصفات المحرك - نوع المنظم

إلكتروني
مواصفات المحرك - نظام الوقود

ديزل
مواصفات المحرك - موديل المحرك

ديزل على شكل حرف V ذو اثنتي عشرة أسطوانة، ذو دورة رباعية الأشواط
مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود

المنظمة البحرية الدولية (IMO) من المستوى II
أبعاد مجموعة المولدات - الطول

4275.9 مم ( 168.34 بوصة )
أبعاد مجموعة المولدات - العرض

1671.1 مم ( 65.79 بوصة )
أبعاد مجموعة المولدات - الارتفاع

1800.0 مم ( 70.86 بوصة )
أبعاد مجموعة المولدات - الوزن ـ المُقدر

7131.0 كجم ( 15721.0 رطل )
مواصفات المولد - الاستثارة

مغناطيس دائم (PMG)
مواصفات المولد - الخطوة

2/3
مواصفات المولد - عدد الأقطاب

4
مواصفات المولد - عدد المحامل

محملا بكرات
مواصفات المولد - عدد الأسلاك

6
مواصفات المولد - العزل

الفئة H
مواصفات المولد - تنظيم الجهد

± 0,5% (حالة الاستعداد)
مواصفات المولد - حجم الهيكل

1423, 1467
مواصفات المولد - تقدير IP

مانع للتقطر IP 23*
مواصفات المولد - المحاذاة

مهايئ مغلق التوصيل
مواصفات المولد - انحراف الشكل الموجي - من الخط إلى الخط

< 3.0%
مواصفات المولد - منظم الجهد

منظم جهد رقمي (CDVR) من Cat®
مواصفات المولد - معامل التداخل الهاتفي (TIF)

< 50
