G3512 مع الاستجابة السريعة

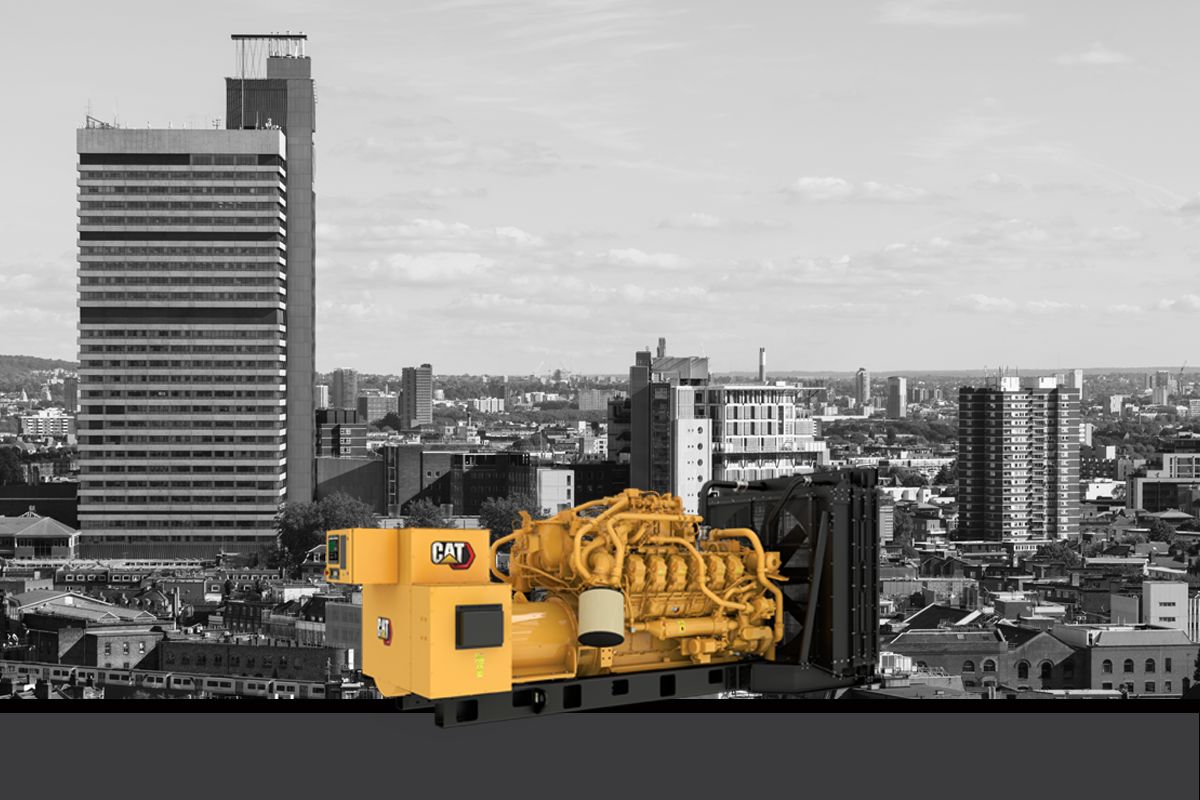

مجموعة مولد الغاز G3512 1000 كيلووات
تقود Caterpillar سوق توليد الطاقة من خلال مجموعات المولدات سريعة الاستجابة المصممة لتوفير أداء لا يضاهى، وموثوقية، وانخفاض التكلفة.
محرك الغاز Cat G3512
- يوفر التصميم القوي وعالي السرعة للمجموعة عمرًا طويلاً، كما أنه يعمل على تقليل تكاليف الامتلاك والتشغيل
- مصمم لضمان أعلى أداء مع الغاز الطبيعي منخفض الضغط الخاص بخطوط الأنابيب
- نظام احتراق بسيط ذو غرفة مفتوحة لضمان الموثوقية ومرونة استخدام الوقود
- يتم استخدام تقنية متطورة في نظام الإشعال والتحكم في نسبة الهواء/الوقود لضمان انبعاثات أقل مع كفاءة عالية للمحرك
- تتعامل وحدة تحكم إلكترونية واحدة مع جميع وظائف المحرك: الإشعال، والتنظيم، والتحكم في نسبة الهواء/الوقود، وحماية المحرك
مولد SR5
- مصمم لمطابقة سمات الأداء والخرج الخاصة بمحركات الغاز من Caterpillar
- تصميم ميكانيكي وكهربائي رائد على مستوى الصناعة
- الكفاءة العالية
لوحة التحكم EMCP4.3
- تنقل سهل وواجهة سهلة الاستخدام
- نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
- وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة
نظام التبريد
- تم تصميمه ليعمل في درجات الحرارة المحيطة القياسية وحتى 43 درجة مئوية (110 درجة فهرنهايت)
- اتصل بوكيل Cat المحلي بخصوص درجات حرارة محيطة وارتفاعات معينة
الانبعاثات
- معتمد من وكالة حماية البيئة (EPA) الأمريكية لاستخدامه في استخدامات حالات الطوارئ وغير حالات الطوارئ
- يتوفر جهاز توليد طاقة إضافي بمستوى أكسيد نتروجين قابل للتحديد ليفي بمتطلبات الانبعاثات العالمية حتى مستوى أكسيد نيتروجين يبلغ 0,5 جم/قدرة حصانية للفرامل في الساعة بدون المعالجة اللاحقة
نظام مؤكد الكفاءة
- كفاءة مؤكدة ميدانيًا في مجموعة كبيرة من الاستخدامات على مستوى العالم
- تم اختبار النماذج الأولية بالكامل
- يتوفر تحليل الاهتزاز الالتوائي المعتمد
مجموعة كاملة من الملحقات
- مجموعة كبيرة من ملحقات توسعة النظام المُثبَّتة بمسامير
- تم تصميمها واختبارها في المصنع
- خيارات تجميع مرنة لضمان التركيب السهل والفعال من حيث التكلفة
دعم عالمي للمنتج
- لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
- يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح
نظام التحكم الإلكتروني من Cat
جولات افتراضية
المستندات والكتيبات
المعدات القياسية
مدخل هواء
- منظف هواء ثنائي العناصر أحادي المرحلة مع حاوية ومؤشر للخدمة
- منظفا هواء، 1 لكل جانب، مع مؤشر للخدمة
لوحة التحكم
- EMCP 4.3
نظام التبريد
- مضخات يديرها المحرك لمياه الدثار ومبرد لاحق بدائرة منفصلة
التبريد
- الرادياتير المُثبَّت بالمجموعة
- مضخات مياه الدثار والتي تعمل بمحرك بمبرد لاحق مزوَّد بدائرة مستقلة (SCAC)
- ترموستات مياه الدثار والمبرد اللاحق منفصل الدائرة (SCAC)
- وصلات LH أو RG عندما يكون الرادياتير غير محدد
العادم
- مجاميع العادم الجافة، معزولة ومحجب
- منفذ عادم فردي ومنفذ شاحن توربيني متصل سلكيًا بوحدة استشعار متكاملة لدرجة الحرارة (ITSM) مع GCEM لتوفير التنبيهات والإغلاقات
- مخرج بشفة من Cat بالشاحن التوربيني
لاستهلاك
- التحكم في نسبة الهواء إلى الوقود استنادًا إلى مستشعر أكسيد النيتروجين
- الغاز الطبيعي بخطوط الأنابيب: 800-1000 وحدة حرارية بريطانية/قدم مكعب قياسية و70-100 رقم ميثان
- مجموعة أنابيب الغاز: NFPA37 وCSA B149.3
- ضغط مدخل وقود المحرك 0,5 إلى 5 رطل لكل بوصة مربعة
نظام الوقود
- إن حجم نظام الوقود ملائم للغاز الطبيعي الخاص بخطوط الأنابيب الجافة من 31,5 إلى 47,2 مللي جول/نيوتن متر3 بضغط 10,2 إلى 34,5 كيلوباسكال وصولاً إلى صمام التحكم في وقود المحرك
- صمام التحكم الإلكتروني المركَّب في المحرك
- لوحة الخانق، مشغل بجهد 24 فولت من التيار المستمر، يتم التحكم فيها بواسطة GECM
- صمام إيقاف الغاز بجهد 24 فولت من التيار المستمر الخاص بالإمداد بالطاقة للتشغيل
- منظم ضغط الغاز
عام
- أدلة التشغيل والصيانة
- الدهان - أصفر Caterpillar باستثناء القضبان والرادياتيرات بالأسود اللامع
- كتاب القطع
- ملصق "Stationary Use Only" (للاستخدام الثابت فقط) بالتطابق مع قواعد وكالة حماية البيئة (EPA) لمحركات الطرق الوعرة التي يتم إشعالها بالشرر
- الخدمة من الجانب الأيمن
- وقاء وممتص اهتزازات عمود الكرنك
التشحيم
- فلتر زيت من نوع الخرطوشة
- مضخة زيت التشحيم من النوع الترسي
بدء التشغيل/الشحن
- سخان مياه الدثار
- البطارية مع الكابلات والرف (يتم شحنها مفكوكة)
- بادئ التشغيل الكهربائي
- بطاريات مع رف وكابلات
- مواتير بدء تشغيل بجهد 24 فولت تيار مستمر
المولد
- عزل من الفئة H وفقًا لمعايير NEMA
- إثارة ذات مغنطيس دائم
- SR5
- مسخن الوحدة المانع للتكاثف
- يتضمن منظم الجهد الرقمي (CDVR) من Caterpillar إمكانية الميل المتفاعل، واستشعار ثلاثي الأطوار للجهد، والوضعين كيلوفولت أمبير تفاعلي/معامل الطاقة (KVAR / PF)، ومنع تداخل الترددات اللاسلكية، ومحدد الحد الأدنى/الحد الأقصى لجهاز الاستثارة
- وحدات اكتشاف درجة حرارة اللفيفة
نظام الإشعال
- نظام الإشعال الإلكتروني (يتم التحكم فيه بواسطة وحدة التحكم الإلكتروني ADEM A4)
- توقيت استشعار انفجار (DST) الأسطوانات الفردية
التنظيم
- منظم السرعة ADEM A4 بدخل سرعة 4 إلى 20 مللي أمبير (0 فولت إلى 5 فولت)
معلومات إضافية
| مواصفات مجموعة المولدات - تقدير احتياطي الغاز | 1000 كيلووات كهربائي عند معامل طاقة 0,8 |
|---|---|
| مواصفات مجموعة المولدات - نوع الوقود | الغاز الطبيعي |
| مواصفات مجموعة المولدات - الانبعاثات/إستراتيجية الوقود | وكالة حماية البيئة (EPA) الأمريكية فيما يخص جهاز توليد الطاقة الثابت لغير حالات الطوارئ |
| مواصفات مجموعة المولدات - دورة في الدقيقة | 1800 دورة في الدقيقة |
| مواصفات مجموعة المولدات - التردد | 60 هرتز |
| مواصفات مجموعة المولدات - الإزاحة | 52 l ( 3173 بوصة³ ) |
| مواصفات المحرك - موديل المحرك | G3512 |
| مواصفات المحرك - الإزاحة | 52 l ( 3173 بوصة³ ) |
| مواصفات المحرك - السحب | TA |
| مواصفات المحرك - التجويف | 170 مم ( 6.7 بوصة ) |
| مواصفات المحرك - الشوط | 190 مم ( 7.5 بوصة ) |
| مواصفات مجموعة المولدات - نسبة الانضغاط | 9.7 |
| أبعاد مجموعة المولدات - الطول | 5224 مم ( 205.7 بوصة ) |
| أبعاد مجموعة المولدات - العرض | 2286 مم ( 90 بوصة ) |
| أبعاد مجموعة المولدات - الارتفاع | 2525 مم ( 99.4 بوصة ) |
| أبعاد مجموعة المولدات - الوزن | 12500 كجم ( 27500 رطل ) |
| Offering Type |
