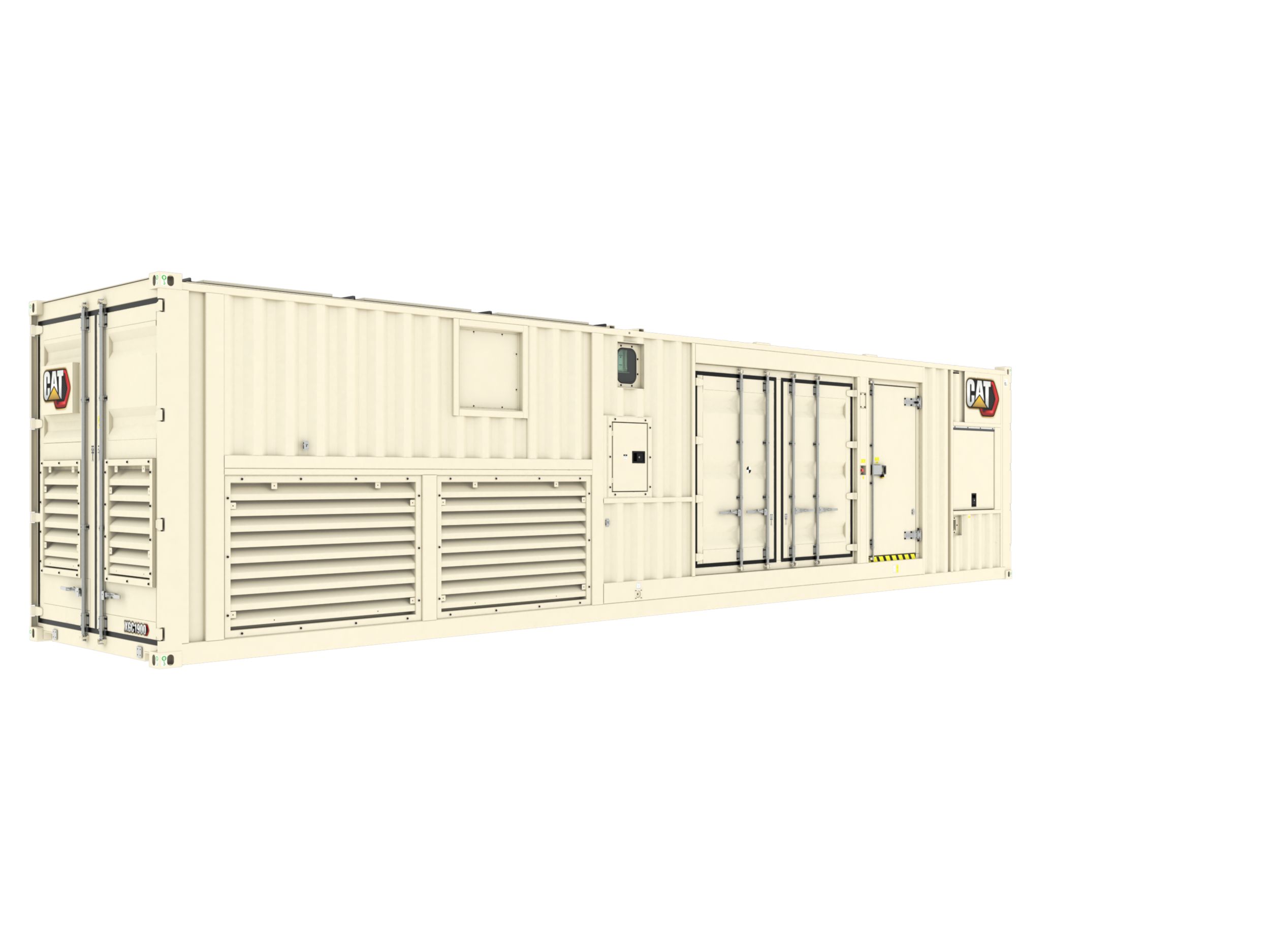

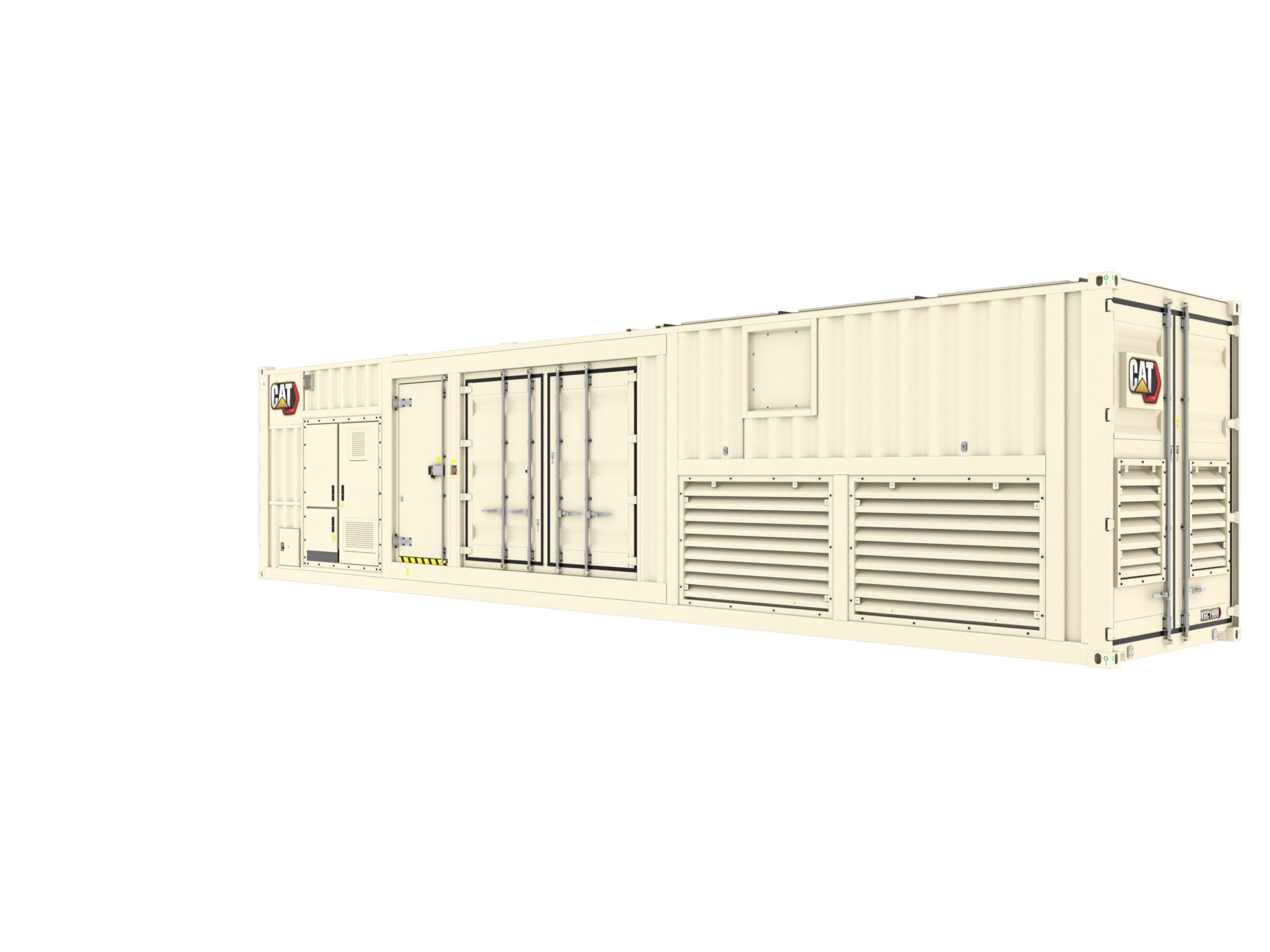

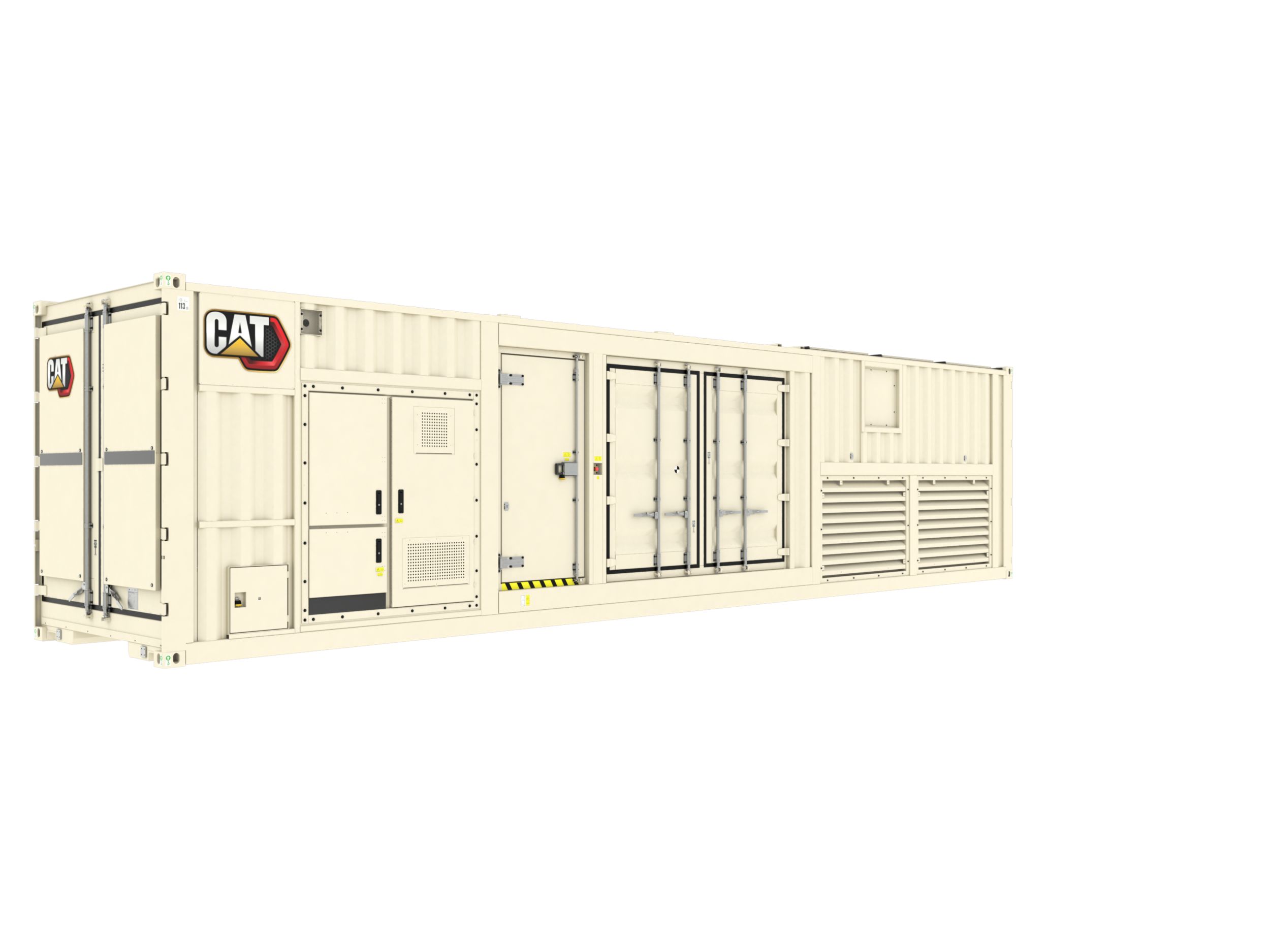

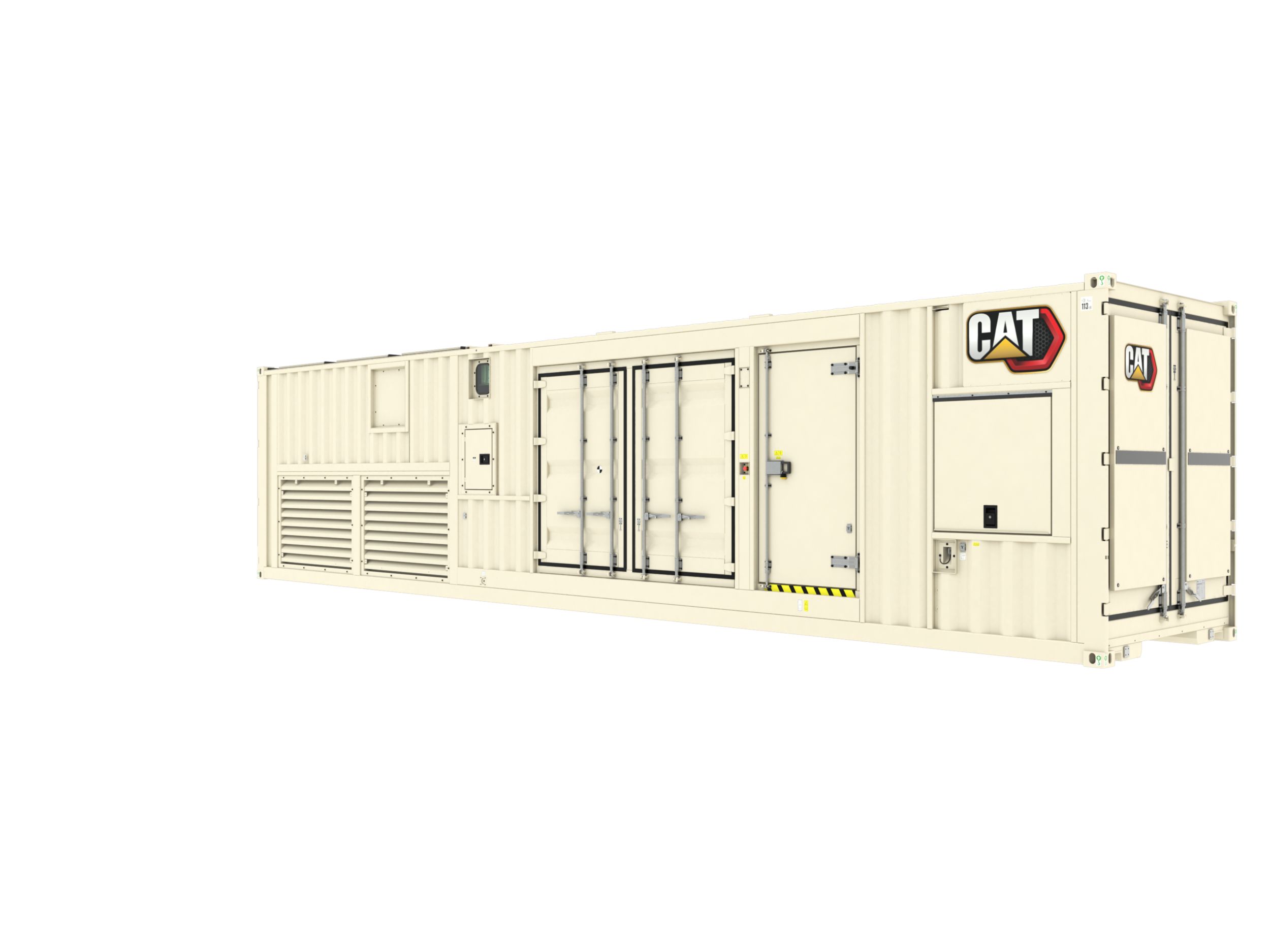

XGC1900 60Hz 250 mg/Nm3

XGC1900

يوفر الجيل القادم من مجموعة المولدات التأجيرية XGC1900 مزايا رائعة خاصة بكثافة الطاقة علاوة على تحسين معدل توفير الوقود. قامت شركة Caterpillar بتطوير مداخن عادم جديدة قليلة الحجم للمواقع التي تحتاج للعديد من الوحدات.

التصنيف:
إضافة إلى طلب عرض سعر

جاهز للتأجير

مجموعة شاملة من المزايا الجاهزة للتأجير لتلبية متطلبات العمل والاستخدامات.

إستراتيجية الوقود/الانبعاثات

يفي بمعظم متطلبات الانبعاثات العالمية حتى مستوى أكسيد نيتروجين يبلغ 250 مجم/متر عادي مكعب بدون المعالجة اللاحقة.

محرك غاز Cat® G3516H يعمل في أجواء محيطة وارتفاعات عالية

يتميز محرك الغاز G3516H الصغير رباعي الأشواط والدورات بمستويات لا تضاهى من الاعتمادية، وتوفير الوقود، وكثافة الطاقة، وذلك لتحقيق انخفاض التكلفة الإجمالية للملكية، وتعمل المكونات التي تناسب العمل في الأجواء المحيطة والارتفاعات العالية على تحسين قدرة المحرك على التعامل مع التحميل والتفريغ الكهربائي، فضلاً عن العمل في الأجواء المحيطة والارتفاعات العالية. تعمل المكونات عالية التحمل للوقود على تحسين تحمل الرطوبة وتتيح استخدام وقود بنسبة MN أقل، يعمل على الغاز الطبيعي المنقول عبر خطوط الأنابيب الجافة من 24,10 إلى 93,95 ملي جول/نيوتن متر (من 615 إلى 2386 وحدة حرارية بريطانية/قدم3)، يعمل وضع الجزيرة على تحسين قدرة المحرك على التعامل مع التحميل والتفريغ الكهربائي

لوحة التحكم Cat EMCP

لوحة تحكم EMCP 4.3 تتميز بخاصية لحماية المحركات والمولدات ومراقبتها، قياس القدرة بكامل المزايا، وترحيل وقائي، وتحكم في المحرك/المولد ومراقبته، أدوات التحكم في التشغيل المتوازي التلقائي مُثبَّتة بالمجموعة، تتيح AGC-4 عملية الموازاة، ومشاركة الحمل، التحكم في VFD، وحماية المولد الإضافي

مولد من Cat

تم تصميم المولد Cat SR5 بطريقة تجعله يتوافق مع سمات الأداء والخرج الخاصة بمحرك الغاز من Cat. عزل من الفئة H يعمل على ارتفاع دؤجة حرارة الفئة F لإطالة العمر. حماية بالعزل للنظام 4 ومسخنات وحدات مانعة للتكاثف. يوفر تنظيم الجهد التلقائي المتكامل (Cat IVR) مراقبة محسنة للنظام.

نظام التبريد

يوفر قدرة تشغيل في درجات حرارة محيطة تصل إلى 40 درجة مئوية (104 درجة فهرنهايت) بانبعاث 250 مجم/متر عادي مكعب من أكسيد النيتروجين (1 جم/حصان-ساعة) عند التشغيل المتواصل بنسبة 100% قبل خفض القدرة عند 500 م. تعمل أدوات التحكم في مروحة نظام التشغيل متغير التردد على تحسين استهلاك الوقود عند التحميل الجزئي. مروحة نظام التشغيل الكهربائي الموفر للطاقة.

حاوية مخففة للصوت

يفي بمعدلات الضوضاء البالغة 79 ديسيبل (A) عند 7 أمتار أو أقل وفقًا لإجراء القياس SAE J1074. حاوية مكعبة عالية مقاس 40 قدمًا متوافقة مع معايير ISO، حاصلة على شهادة CSC بحيث يرص فيها ما قد يصل إلى ارتفاع 9 وحدات. أبواب الخدمة وأبواب الأفراد. أزرار خارجية لإيقاف الطوارئ على كل جانب من الوحدة. أدوات تحكم يمكن الوصول إليها من الخارج.

نظام Cat Connect

المراقبة عن بُعد لإدارة أسطول المعدات وتتبع الأصول.

أثر أقل على البيئة

احتواء انسكاب جميع سوائل المحرك التهوية الإيجابية لأدخنة علبة المرافق.

موَّرد أحادي المصدر

مجموعة المولد مصنعة في منشأة تتوافق مع معايير ISO 9001:2000. تم تصميم المجموعة واختبارها في المصنع.

دعم عالمي للمنتج

يوفر وكلاء Cat® دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح. يتم الدعم بنسبة 100% بواسطة وكلاء Cat مع ضمان على قطع الغيار والعمالة.

المعدات القياسية

محرك
  • محرك غاز G3516H، V16، رباعي الأشواط والدورات. يعمل على الغاز الطبيعي المنقول عبر خطوط الأنابيب الجافة من 24,10 إلى 93,95 ملي جول/نيوتن متر (من 615 إلى 2386 وحدة حرارية بريطانية/قدم3). شحن توربيني، تبريد لاحق بدائرة منفصلة.
المولد
  • إطار SR5 1866 مزدوج المحامل، وبدون فرشاة، ومُشكَّل باللف، وبتصميم من 12 موصلا، ومُثار بمغناطيس دائم، وثلاثية الأطوار، ومزوَّدة بمنظم جهد متكامل IVR من Cat، وعزل من الفئة H تعمل في درجة حرارة من الفئة F. مراقبة درجة حرارة العضو الساكن والمحمل ومسخنات للوحدة مضادة للتكثف.
وحدة في حاوية
  • حاوية مكعبة عالية مقاس 40 قدمًا متوافقة مع معايير ISO، حاصلة على شهادة CSC بحيث يرص فيها ما قد يصل إلى ارتفاع 9 وحدات. خافضة للصوت حتى 79 ديسيبل (A) عند 7 م (23 قدمًا)، فتحات سحب هواء مخففة للصوت وبابان للأفراد قابلان للقفل مع أبواب لخدمة المحرك على اليمين واليسار مدمجة في الجدران الجانبية للحاوية ويمكن تحريرها في حالة الخط، وصلة وقود للعميل بشفة ANSI مقاس 3 بوصات
التبريد
  • يوفر التبريد القياسي قدرة تشغيل في درجات حرارة محيطة تصل إلى 40 درجة مئوية (104 درجة فهرنهايت) بانبعاث 250 مجم/متر عادي مكعب من أكسيد النيتروجين عند التشغيل المتواصل بنسبة 100% قبل خفض القدرة، عند 500 م.
الحماية وأدوات التحكم في المولد
  • نظام لوحة تحكم EMCP 4.3 مثبت بالمجموعة يوفر الحماية والمراقبة لكل من المحرك والمولد، وتنظيم الجهد من خلال منظم الجهد المتكامل IVR من Cat لتحسين أداء الاستجابة للتراوح المؤقت في التيار الكهربائي. توفر أدوات التحكم وحدة تحكم AGC-4 ذات موازاة تلقائية، ومشاركة الحمل، وتحكم VFD، وحماية المولد الأساسي لزيادة مستوى تعدد الاستخدامات، واستخدام المجموعة والمراقبة.
أوضاع التشغيل
  • تتيح التشغيل المستقل لوحدة واحدة، موازاة وضع الجزيرة ومشاركة الحِمل مع وحدات الطاقة الأخرى، وموازاة وحدة واحدة مع المرفق للتحكم في الحمل الأساسي
النظام الإضافي لزيت التشحيم
  • منظم لمستوى الزيت مثبت بحوض الزيت وتنبيه لانخفاض المستوى على خزان زيت سعته 114 لترًا (30 جالونًا)

معلومات إضافية

مجموعة المولد - التصنيف

1900 كيلووات كهربي (2375 كيلوفولت أمبير) متواصل
مجموعة المولد - التردد

60 هرتز
مجموعة المولد - الجهد

480 V
محرك

Cat G3516H
محرك - لاستهلاك

الغاز الطبيعي
الأبعاد - العرض - من دون الشاسيه

2438 مم ( 96 بوصة )
الأبعاد - الارتفاع - من دون الشاسيه

2896 مم ( 114 بوصة )
الأبعاد - الطول - من دون الشاسيه

12192 مم ( 480 بوصة )
الأبعاد - الوزن - بدون الشاسيه - مع زيت التشحيم وسائل التبريد

35280 كجم ( 77780 رطل )
