3512C

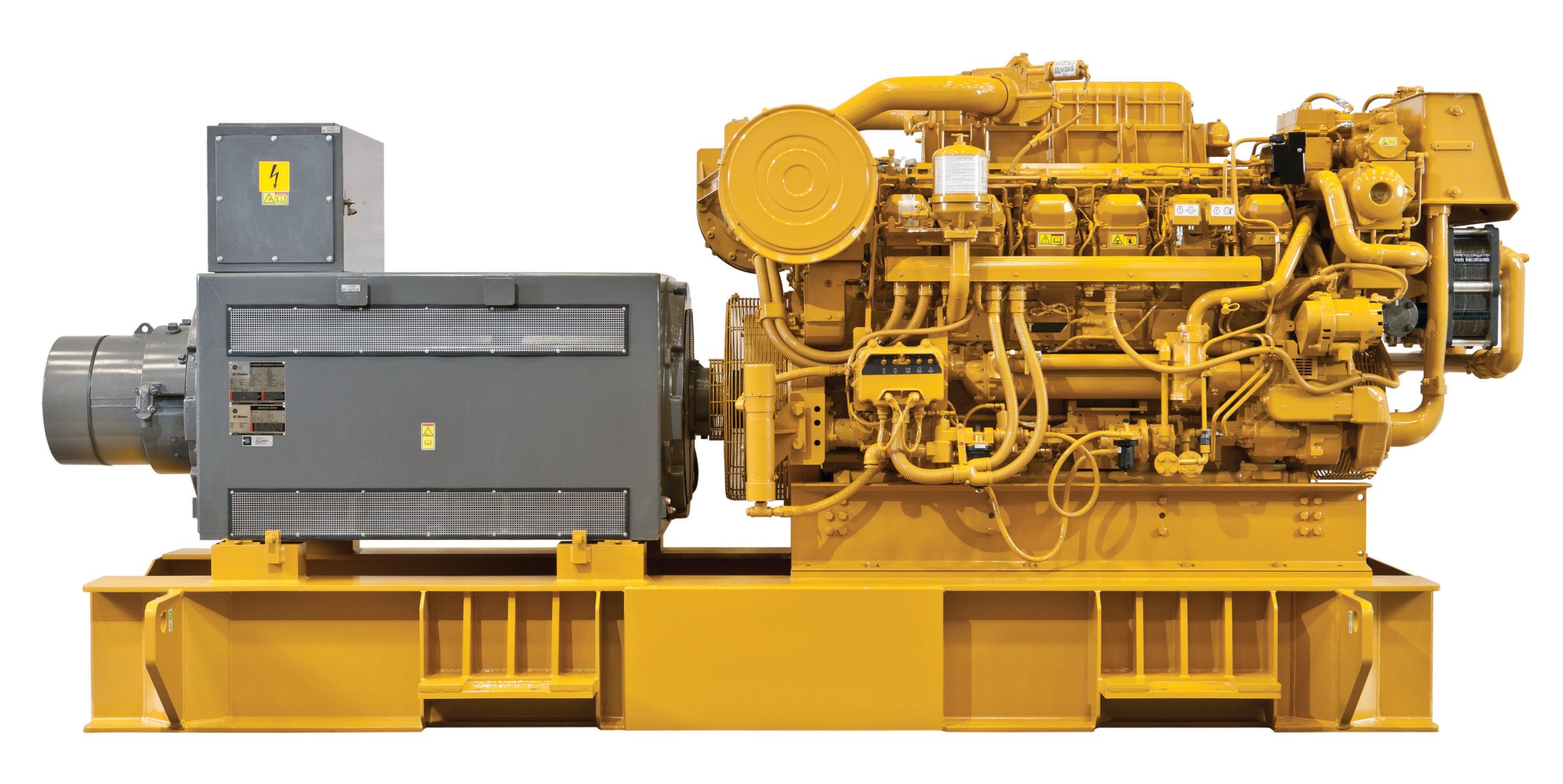

مجموعة المولدات البحرية 3512C (للخدمة الشاقة)
مجموعات المولدات البحرية Cat 3500 مصممة خصوصًا لعمليات الحفر والإنتاج في البحر. لقد تطورت عقود من الخبرة في تشغيل السفن والمنصات البحرية إلى منتج يقدم أداءً مثبتًا، وانبعاثات منخفضة، ومتانة عالية، وتكاليف امتلاك وتشغيل منخفضة. وتشتمل استخدامات مجموعات المولدات البحرية 3500 على الطاقة الرئيسية، وطاقة الخدمات الأساسية، وطاقة الطوارئ على متن منصات وسفن الحفر والإنتاج في البحر. ومجموعات مولدات Cat تدعمها شبكة وكلاء Cat العالمية، وهي على أتم الاستعداد دائمًا لدعم عملياتك من خلال الدعم الفني، والخدمة، وقطع الغيار، والضمان. مجموعة المولد البحري Cat 3512C (HD). التقديرات: 1550-1700 كيلووات كهربائي (1938-2125 كيلوفولت أمبير) عند 60 هرتز (1800 دورة في الدقيقة). يفي بمعايير انبعاثات IMO من المستوى II.
تصميم المنتج
- تم تطويره خصوصًا لتلبية متطلبات استخدامات البترول والغاز - موثوقية ومتانة مثبتتان - يطيل تصميم الديزل القوي من العمر الافتراضي ويقلل من تكاليف الامتلاك والتشغيل - كثافة طاقة رائدة في السوق - مصمم للأداء بقوة في ظروف حقول البترول، بما في ذلك الاستخدامات ذات درجات الحرارة المحيطية العالية والارتفاعات العالية - عمر ترميم طويل مثبت في استخدامات حقول البترول - مكونات المحرك الأساسية مصممة بطريقة تتيح تجديدها وإعادة استخدامها عند الترميم
سهولة التركيب
- تعمل تهيئة تثبيت القاعدة الداخلية-الخارجية على تبسيط عملية اندماج المعدات - تتيح مجموعة كبيرة من الملحقات مرونة التهيئة - يحافظ تثبيت المولد الثلاثي النقاط للقاعدة الداخلية على محاذاة المصنع - تعمل نقطة الرفع الفردية على تبسيط أعمال التركيب
إدارة المحرك الرقمية المتقدمة
- يتيح نظام إدارة المحرك ADEM A3 التحكم في المحرك ومراقبته وحمايته.
السلامة
- زر انضغاطي لإيقاف الطوارئ على لوحة أجهزة القياس - تتوفر صمامات لإغلاق الهواء وتنفيس الانفجار - نقاط ضبط قابلة للتهيئة للتنبيه وتخفيض القدرة والإغلاق - تتوفر إنذارات ومدخلات ومخرجات إضافية
حزم مخصصة
بالنسبة إلى أي استخدام بترولي، ثق بأن منتجات Caterpillar ستلبي احتياجات مشروعك من خلال مجموعات المولدات والحزم الميكانيكية المخصصة من المصنع. يمكن تصميم المحركات والمولدات وأدوات التحكم والرادياتيرات ونواقل الحركة من Cat وملاءمتها بطريقة خاصة بالتعاون مع وكلائنا المحليين لإنشاء حلول فريدة. والحزم المخصصة مدعومة عالميًا وتغطيها فترة ضمان عام واحد بعد بدء التشغيل.
دعم للمنتجات توفره شبكة وكلاء Cat العالمية
- أكثر من 2200 منفذ وكيل - لدى الوكلاء فنيون مدربون في مصنع Cat يقدمون الخدمة لكل جزء من أجزاء منتج البنزين من Cat لديك - مستوى توفر عالمي لقطع الغيار، والخدمة، والضمان - تتوفر اتفاقيات صيانة وقائية لخيارات الإصلاح قبل الأعطال - يقوم برنامج S•O•SSM بمطابقة عينات الزيت وسائل التبريد مع المعايير التي تحددها Caterpillar لتحديد:• حالة مكونات المحرك الداخلية• وجود سوائل غير مرغوب فيها• وجود نواتج احتراق ثانوية• موعد تغيير الزيت حسب بالموقع
أكثر من 80 عامًا من الخبرة في تصنيع المحركات
تتيح ملكية عمليات التصنيع هذه لشركة Caterpillar إنتاج منتجات عالية الجودة يمكن الاعتماد عليها.
الموقع الإلكتروني
لمعرفة كل متطلبات الطاقة البترولية لديك، تفضل بزيارة الموقع www.cat.com/oilandgas.
المعدات القياسية
نظام مدخل هواء
- قلب المبرد اللاحق مزوَّد بدائرة منفصلة مقاومة للتآكل، منظفات هواء للخدمة المنتظمة، شواحن توربينية مزدوجة
نظام التحكم
- التحكم الإلكتروني في المحرك Caterpillar A-III، نظام الوقود ذو حقن الوحدات الإلكترونية، عدة توصيلات كهربائية صلبة
نظام التبريد
- مضخة المياه العذبة الإضافية، ومضخة مياه البحر الإضافية مركزية الطرد غير ذاتية التحضير، ومضخة مياه الدثار مركزية الطرد ترسية التشغيل، وخزان التوسعة، ومبرد زيت المحرك، والترموستات، والمبيت
نظام العادم
- مجاميع عادم جافة ومحكمة ضد تسرب الغاز مع واقيات حرارية، الشواحن التوربينية المزدوجة مع محامل مُبرَّدة بالمياه وواقيات حرارية، منفذ عادم رأسي
الحدافات ومبايت الحدافات
- الحدافة، معيار SAE رقم 00، 183 سنًا، مبيت الحدافة، معيار SAE رقم 00
نظام الوقود
- فلتر الوقود، على اليمين، مع مؤشرات الخدمة
- مضخة نقل الوقود
- حواقن الوحدة إلكترونية التحكم
مجموعة أجهزة القياس
- لوحة العدادات المُثبَّتة بالمحرك مع المفتاح رباعي المواضع، مصباح الإخطار بإيقاف التشغيل لتجاوز السرعة، مصباح الإخطار بتوقف الطوارئ، وحدة شاشة العرض الرسومية لشاشة العرض التناظرية أو الرقمية الخاصة بـ: ضغط الزيت والوقود، الضغط التفاضلي لفلتر الزيت والوقود، جهد التيار المستمر للنظام، درجة حرارة العادم والمياه، انسداد مدخل الهواء، مقياس الخدمة، سرعة المحرك، استهلاك الوقود (الإجمالي والفوري)
نظام التشحيم
- جهاز تهوية علبة المرافق علوي التثبيت، فلتر الزيت على الجانب الأيمن، فتحة تعبئة الزيت على الجانب الأيمن، مضخة الزيت من النوع الترسي، حوض زيت المجمع السفلي العميق، يوصى باستخدام زيت محركات الديزل من Caterpillar 10W30 أو 15W40
نظام التركيب
- قضبان تثبيت المحرك من النوع الصناعي
مآخذ الطاقة
- الدفع الإضافي أسفل الجانب الأيمن، أسفل الجانب الأيسر مبيت أمامي، ذو وجهين
نظام الحماية
- يوفر نظام المراقبة الإلكتروني A-III للعملاء إستراتيجيات لخفض قدرة المحرك قابلة للبرمجة بمعرفة العميل للحماية من ظروف التشغيل القاسية
- زر دفع توقف الطوارئ (يوجد في لوحة العدادات الإلكترونية) حماية إيقاف التشغيل الآمن لضغط الزيت ودرجة حرارة المياه، حماية تجاوز السرعة
عام
- دهان ممتص الاهتزازات والوقاء، أصفر Caterpillar للمحرك مع قضبان ذات لون أسود. عروات رفع
معلومات إضافية
مواصفات المحرك - أدنى معدل | 1550.0 ekW ( 1938.0 kV·A ) |
---|---|
مواصفات المحرك - أقصى معدل | 1700.0 ekW ( 2125.0 kV·A ) |
مواصفات المحرك - الانبعاثات | IMO من المستوى II |
مواصفات المحرك - الإزاحة | 59.0 l ( 3574.0 بوصة³ ) |
مواصفات المحرك - التجويف | 170.0 مم ( 6.7 بوصة ) |
مواصفات المحرك - التحكم في المحرك | ADEM A3 |
مواصفات المحرك - الشوط | 215.0 مم ( 8.5 بوصة ) |
مواصفات المحرك - نظام الوقود | EUI |
مواصفات المحرك - الوزن | 14975.0 كجم ( 33300.0 رطل ) |
مواصفات المحرك - السحب | مزوَّد بشاحن توربيني ومزوَّد بمبرد لاحق |
مواصفات المحرك - فترة تغيير الزيت | 1000.0 h ( 1000.0 h ) |
الأبعاد - العرض | 1825.0 مم ( 71.9 بوصة ) |
الأبعاد - الطول | 5448.0 مم ( 214.5 بوصة ) |
الأبعاد - الارتفاع | 2313.0 مم ( 91.0 بوصة ) |
سعة السوائل - نظام التبريد - المحرك | 157.0 l ( 41.5 جالون (أمريكي) ) |
سعة السوائل - نظام زيت التشحيم - إعادة التعبئة | 318.0 l ( 84.0 جالون (أمريكي) ) |
