G3516H

Name: G3516H
SKU: 54748
Availability: InStock

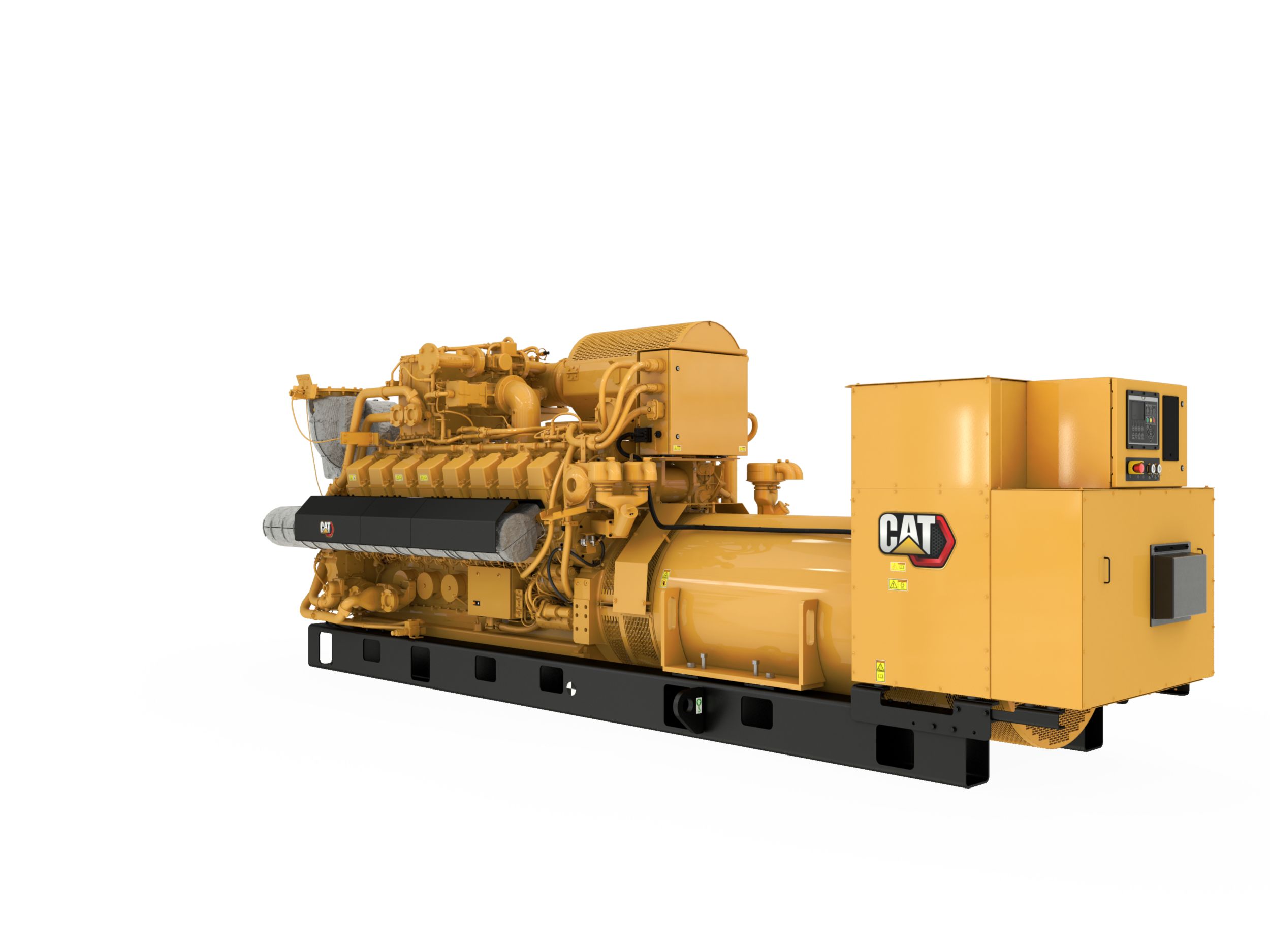

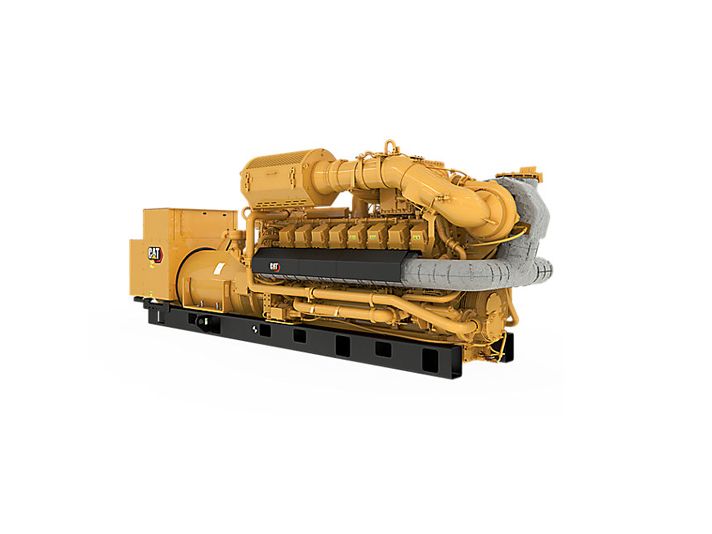

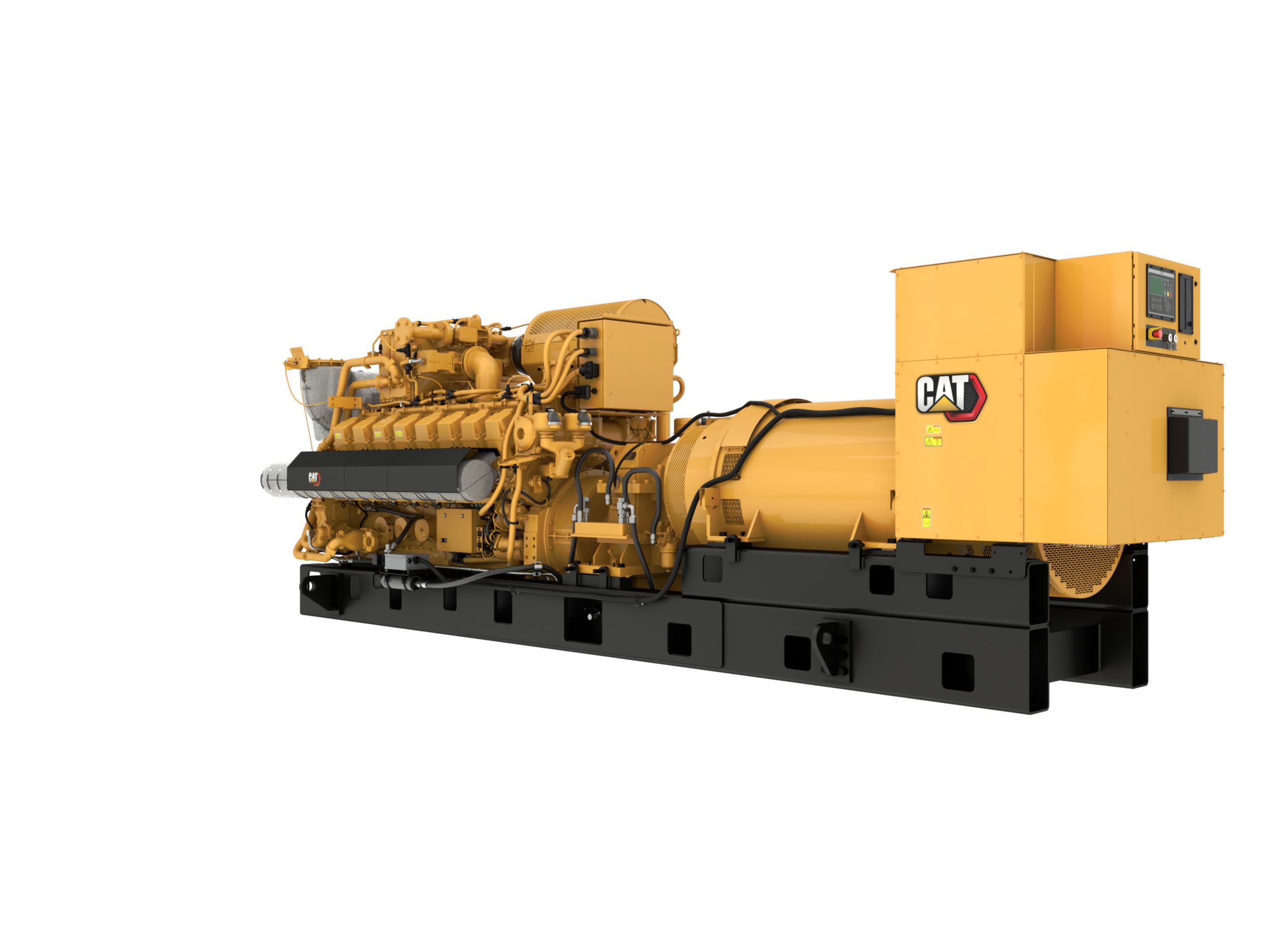

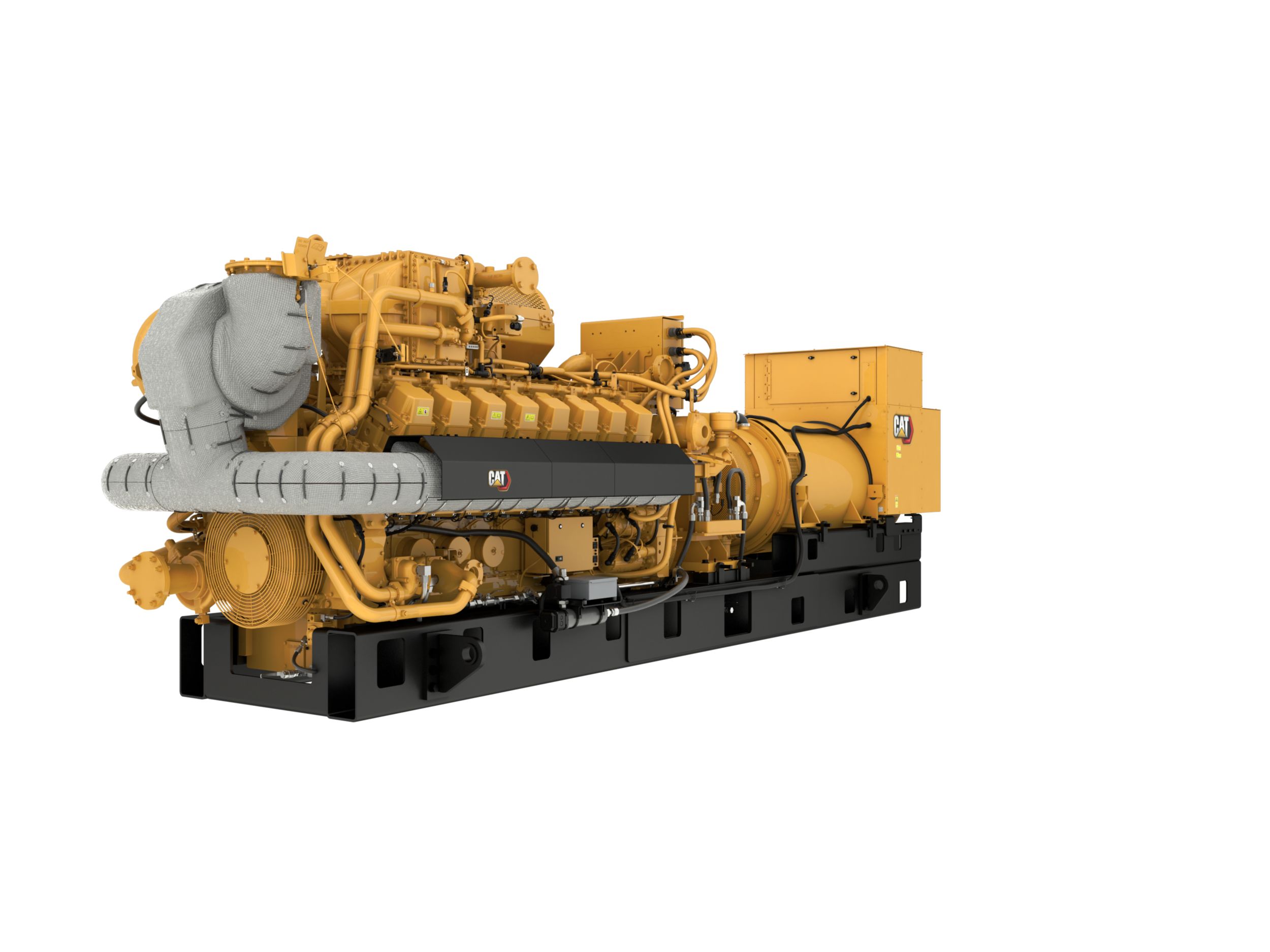

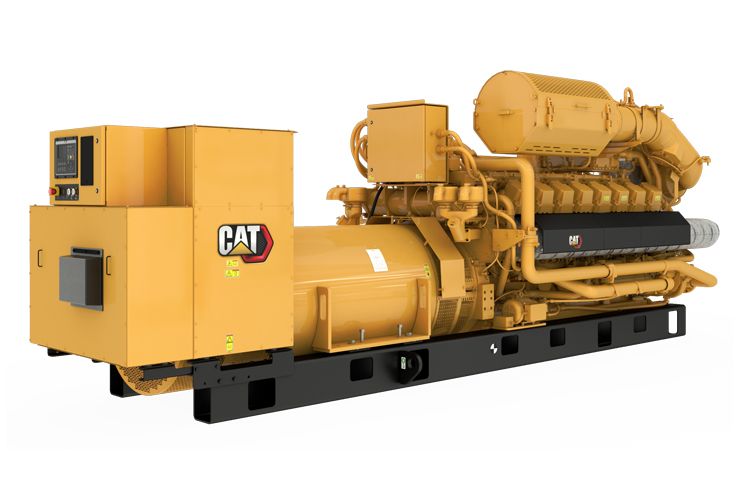

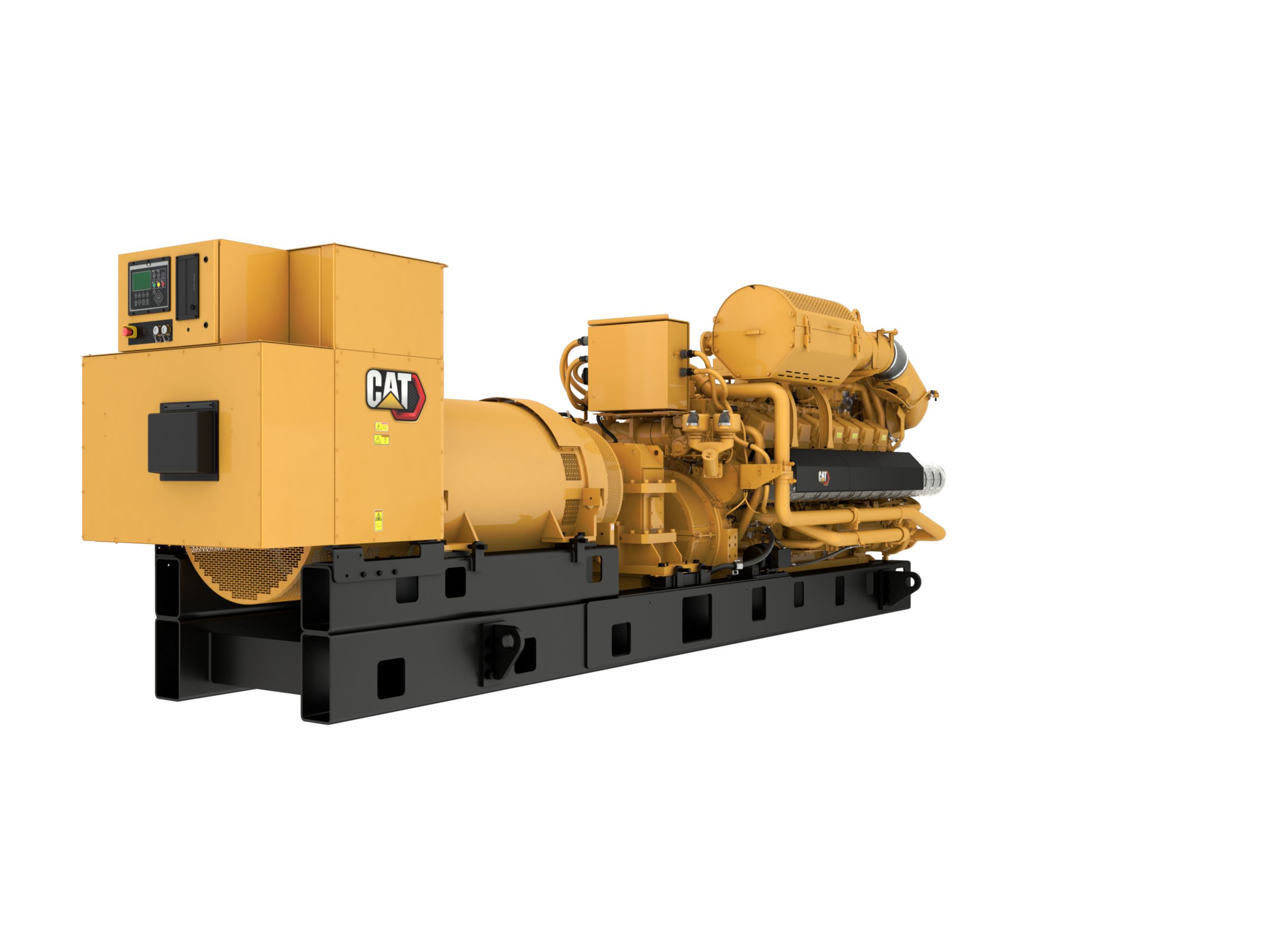

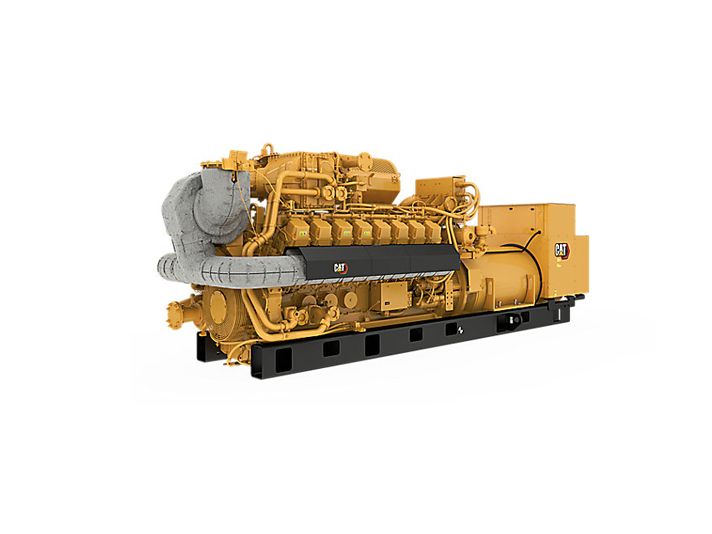

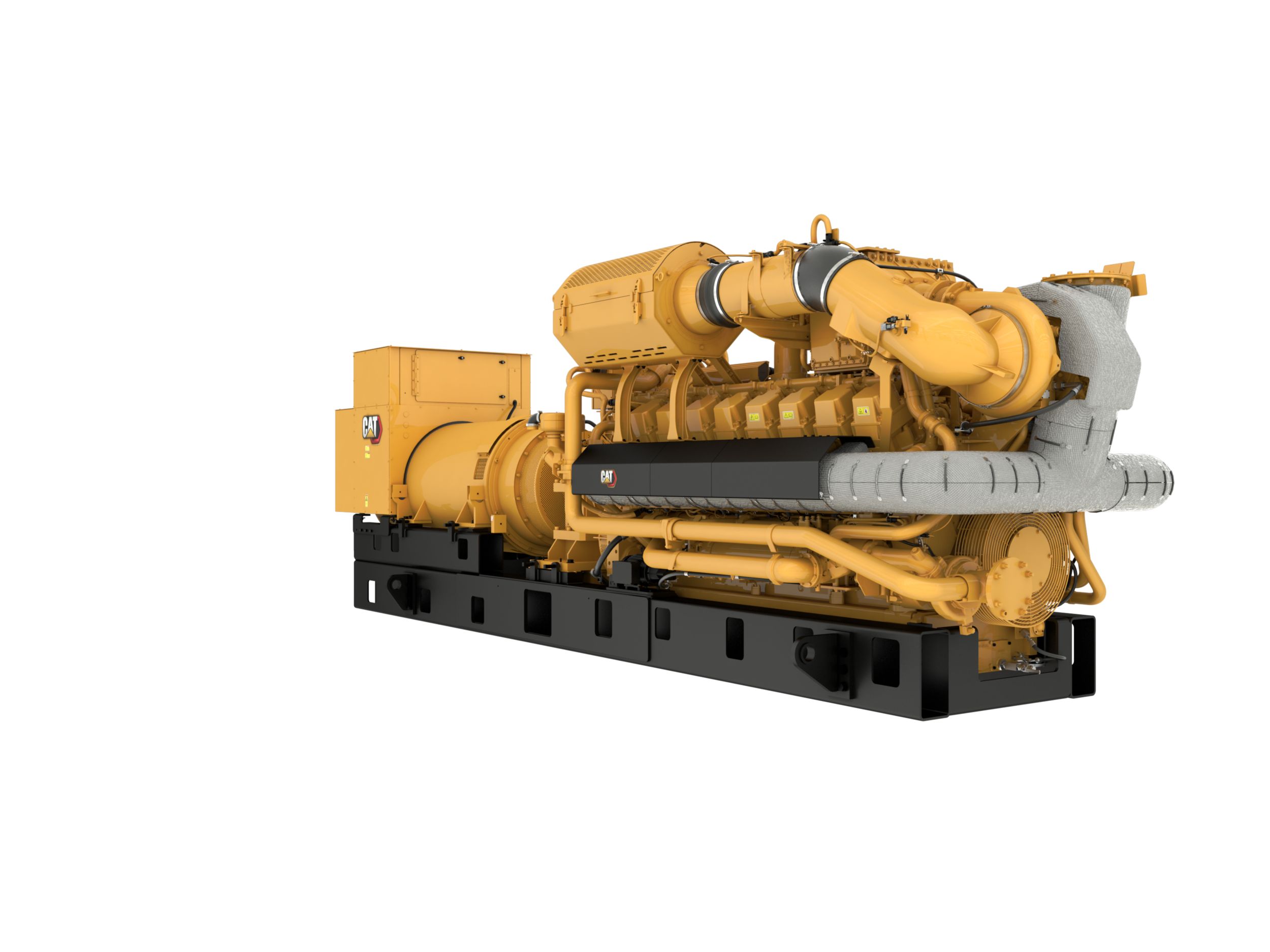

مولد الغاز G3516H

بداية من أنظمة الحرارة والطاقة المشتركة (CHP) التي تعمل بوقود الغاز الطبيعي، وطاقة الطوارئ للمنشآت إلى طاقة الغاز الحيوي المتجددة لدعم الشبكة المحلية، أو الكهرباء المولدة من غازات مناجم الفحم، توفر Caterpillar مجموعة كبيرة من حلول طاقة الغاز الموثوق بها.

التصنيف: مجموعات مولدات الغاز

الوصف
معلومات إضافية

محرك الغاز Cat G3516H

يوفر التصميم القوي وعالي السرعة للمجموعة عمرًا طويلاً، كما أنه يعمل على تقليل تكاليف الامتلاك والتشغيل
مصمم لضمان أعلى أداء مع الغاز الطبيعي منخفض الضغط الخاص بخطوط الأنابيب
نظام احتراق بسيط ذو غرفة مفتوحة لضمان الموثوقية ومرونة استخدام الوقود
يتم استخدام تقنية متطورة في نظام الإشعال والتحكم في نسبة الهواء/الوقود لضمان انبعاثات أقل مع كفاءة عالية للمحرك
تتعامل وحدة تحكم إلكترونية واحدة مع جميع وظائف المحرك: الإشعال، والتنظيم، والتحكم في نسبة الهواء/الوقود، وحماية المحرك

مولد SR5

مصمم لمطابقة سمات الأداء والخرج الخاصة بمحركات الغاز من Caterpillar
تصميم ميكانيكي وكهربائي رائد على مستوى الصناعة
الكفاءة العالية

لوحة التحكم EMCP 4.3

تنقل سهل وواجهة سهلة الاستخدام
نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

الانبعاثات

يفي بمتطلبات الانبعاثات العالمية حتى مستوى أكسيد نيتروجين يبلغ 0,5 جم/قدرة حصانية للفرامل في الساعة بدون المعالجة اللاحقة

نظام مؤكد الكفاءة

كفاءة مؤكدة ميدانيًا في مجموعة كبيرة من الاستخدامات على مستوى العالم
تم اختبار النماذج الأولية بالكامل
يتوفر تحليل الاهتزاز الالتوائي المعتمد

مجموعة كاملة من الملحقات

مجموعة كبيرة من ملحقات توسعة النظام المُثبَّتة بمسامير
تم تصميمها واختبارها في المصنع
خيارات تجميع مرنة لضمان التركيب السهل والفعال من حيث التكلفة

دعم عالمي للمنتج

لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

نظام التحكم الإلكتروني من Cat

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

لوحات التحكم

EMCP4.3

مدخل هواء

منظف هواء مُثبَّت بالمجموعة مع مؤشر للخدمة
منظف هواء ثنائي العناصر أحادي المرحلة مع حاوية ومؤشر للخدمة

التبريد

ترموستات مياه الدثار والتي تعمل بمبرد لاحق مزوَّد بدائرة مستقلة (SCAC)
وصلات شفة ANSI مخصصة من فئة 150/DN لمدخل مياه الدثار (JW) ومخرجها
مضخات مياه يديرها المحرك لمياه الدثار والمبرد اللاحق
شفة المبرد اللاحق المزوَّد بدائرة مستقلة (SCAC) من Cat للمرحلة الثانية

العادم

شاحن توربيني مُبرَّد ومركزي المقطع مع منفذ مزوَّد بشفاه من Cat
منفذ عادم فردي ومنفذ شاحن توربيني متصل سلكيًا بوحدة استشعار متكاملة لدرجة الحرارة (ITSM) مع GCEM لتوفير التنبيهات والإغلاقات
مجاميع العادم الجافة، معزولة ومحجب
مخرج بشفة من Cat بالشاحن التوربيني

نظام الوقود

لوحة الخانق، مشغل بجهد 24 فولت من التيار المستمر، يتم التحكم فيها بواسطة GECM
صمام قياس الوقود إلكترونيًا
إن حجم نظام الوقود ملائم للغاز الطبيعي الخاص بخطوط الأنابيب الجافة من 31,5 إلى 47,2 مللي جول/نيوتن متر3 بضغط 10,2 إلى 34,5 كيلوباسكال وصولاً إلى صمام التحكم في وقود المحرك

نظام الإشعال

نظام الإشعال الإلكتروني (يتم التحكم فيه بواسطة وحدة التحكم الإلكتروني ADEM A4)
توقيت استشعار انفجار (DST) الأسطوانات الفردية

المولد

إثارة ذات مغنطيس دائم
مسخن الوحدة المانع للتكاثف
وحدات اكتشاف درجة حرارة اللفيفة
SR5
الميل التفاعلي
منظم الجهد الرقمي من Caterpillar (CDVR) مع الاستشعار ثلاثي الأطوار والتحكم في KVAR/PF

عام

وقاء وممتص اهتزازات عمود الكرنك
الدهان - أصفر Caterpillar باستثناء القضبان والرادياتيرات بالأسود اللامع
الخدمة من الجانب الأيمن
كتاب القطع
أدلة التشغيل والصيانة

نظام التنظيم

منظم سرعة ADEM A4 بإدخال سرعة من 4 إلى 20 ملي أمبير (من 0 فولت إلى 5 فولت)

بدء التشغيل/الشحن

موتور البدء بجهد 24 فولت

معلومات إضافية

مواصفات مجموعة المولدات - الحد الأقصى للتقديرات المتواصلة	2027 / 2007 كيلووات كهربائي عند معامل طاقة 1,0
مواصفات مجموعة المولدات - نوع الوقود	الغاز الطبيعي
مواصفات مجموعة المولدات - أقصى كفاءة كهربائية	45.30%
مواصفات مجموعة المولدات - التردد	50 / 60 هرتز
مواصفات مجموعة المولدات - دورة في الدقيقة	1500 دورة في الدقيقة
مواصفات المحرك - موديل المحرك	G3516H
مواصفات المحرك - الإزاحة	78 l ( 4765 بوصة³ )
مواصفات المحرك - السحب	TA
مواصفات المحرك - التجويف	170 مم ( 6.7 بوصة )
مواصفات المحرك - الشوط	215 مم ( 8.5 بوصة )
مواصفات المحرك - نسبة الانضغاط	12.1
أبعاد مجموعة المولدات - الطول	7395 مم ( 291 بوصة )
أبعاد مجموعة المولدات - العرض	2139 مم ( 84 بوصة )
أبعاد مجموعة المولدات - الارتفاع	2402 مم ( 95 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولد	18315 كجم ( 40384 رطل )
مواصفات المحرك - نظام الوقود	الغاز الطبيعي
Offering Type	جديد
