G3520H

Name: G3520H
SKU: 54745
Availability: InStock

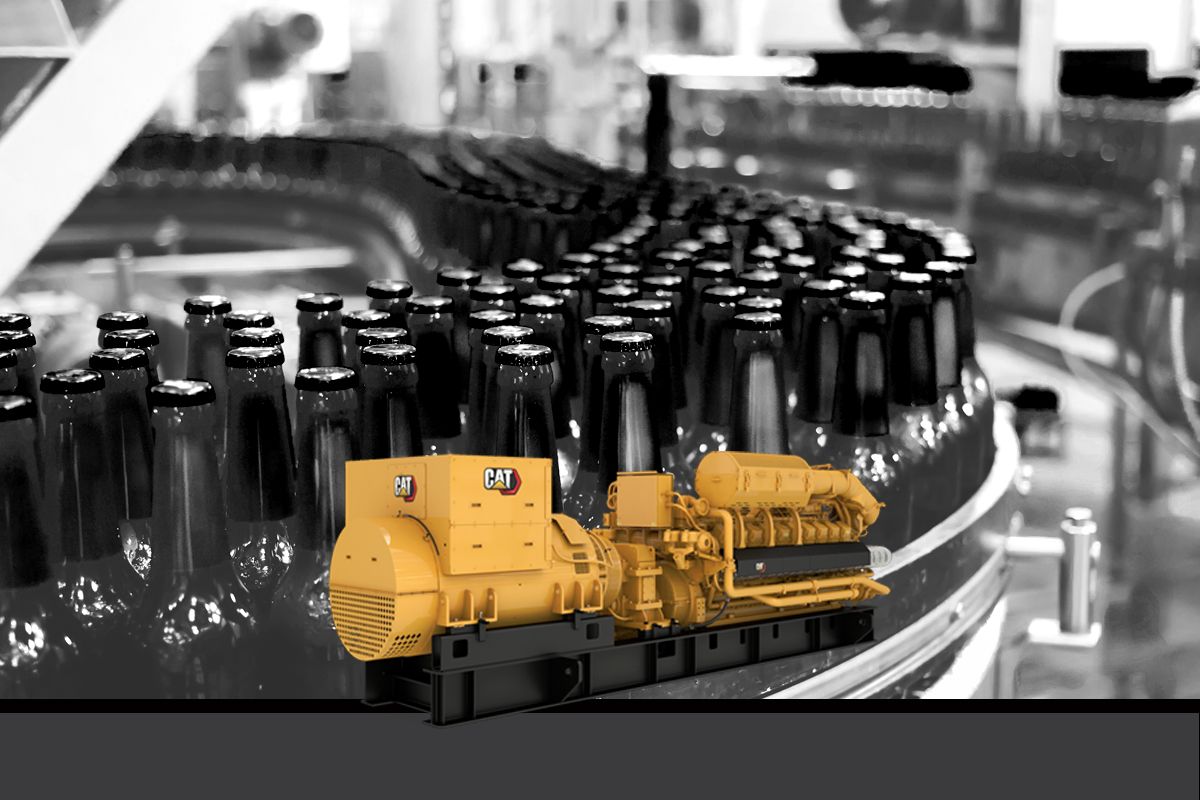

مولد الغاز G3520H

بداية من أنظمة الحرارة والطاقة المشتركة (CHP) التي تعمل بوقود الغاز الطبيعي، وطاقة الطوارئ للمنشآت إلى طاقة الغاز الحيوي المتجددة لدعم الشبكة المحلية، أو الكهرباء المولدة من غازات مناجم الفحم، توفر Caterpillar مجموعة كبيرة من حلول طاقة الغاز الموثوق بها.

التصنيف: مجموعات مولدات الغاز

الوصف
معلومات إضافية

محرك الغاز Cat G3520H

يوفر التصميم القوي وعالي السرعة للمجموعة عمرًا طويلاً، كما أنه يعمل على تقليل تكاليف الامتلاك والتشغيل
مصمم لضمان أعلى أداء مع الغاز الطبيعي منخفض الضغط الخاص بخطوط الأنابيب
نظام احتراق بسيط ذو غرفة مفتوحة لضمان الموثوقية ومرونة استخدام الوقود
يتم استخدام تقنية متطورة في نظام الإشعال والتحكم في نسبة الهواء/الوقود لضمان انبعاثات أقل مع كفاءة عالية للمحرك
تتعامل وحدة تحكم إلكترونية واحدة مع جميع وظائف المحرك: الإشعال، والتنظيم، والتحكم في نسبة الهواء/الوقود، وحماية المحرك

مولد SR5

مصمم لمطابقة سمات الأداء والخرج الخاصة بمحركات الغاز من Caterpillar
تصميم ميكانيكي وكهربائي رائد على مستوى الصناعة
الكفاءة العالية

لوحة التحكم EMCP 4.3

تنقل سهل وواجهة سهلة الاستخدام
نظام قابل للتطوير ليلبي مجموعة كبيرة من احتياجات التركيب
وحدات توسعة ووحدات برمجة خاصة بالمواقع لتلبية احتياجات العملاء الخاصة

الانبعاثات

يفي بمتطلبات الانبعاثات العالمية حتى مستوى أكسيد نيتروجين يبلغ 0,5 جم/قدرة حصانية للفرامل في الساعة بدون المعالجة اللاحقة

نظام مؤكد الكفاءة

كفاءة مؤكدة ميدانيًا في مجموعة كبيرة من الاستخدامات على مستوى العالم
تم اختبار النماذج الأولية بالكامل
يتوفر تحليل الاهتزاز الالتوائي المعتمد

مجموعة كاملة من الملحقات

مجموعة كبيرة من ملحقات توسعة النظام المُثبَّتة بمسامير
تم تصميمها واختبارها في المصنع
خيارات تجميع مرنة لضمان التركيب السهل والفعال من حيث التكلفة

دعم عالمي للمنتج

لوكلاء Cat أكثر من 1800 متجر فرعي يعمل في 200 دولة.
يوفر وكيل Cat المحلي لديك دعمًا شاملاً بعد البيع، والذي يتضمن اتفاقيات الصيانة والإصلاح

نظام التحكم الإلكتروني من Cat

فيديو

جولات افتراضية

المستندات والكتيبات

المعدات القياسية

لوحة التحكم

EMCP 4.3

مدخل هواء

منظف هواء ثنائي العناصر أحادي المرحلة مع حاوية ومؤشر للخدمة

التبريد

مضخات مياه يديرها المحرك لمياه الدثار والمبرد اللاحق
ترموستات مياه الدثار والمبرد اللاحق منفصل الدائرة (SCAC)
وصلات شفة ANSI/DN الخاصة بالعميل لمدخل مياه الدثار (JW) ومنفذها

قاطع الدائرة

جهاز تنبيه مؤشر الثبات الطولي (LSI) لفترة طويلة، ولفترة قصيرة، ولحظي
خلفي التثبيت
قواطع دائرة 3 أقطاب مقدرة وفقًا لمعايير IEC بقدرة 5000 أمبير

العادم

شاحن توربيني مُبرَّد ومركزي المقطع مع منفذ مزوَّد بشفاه من Cat
مجاميع العادم الجافة، معزولة ومحجب
منفذ عادم فردي ومنفذ شاحن توربيني متصل سلكيًا بوحدة استشعار متكاملة لدرجة الحرارة (ITSM) مع GECM لتوفير التنبيهات والإغلاقات

نظام الوقود

صمام قياس الوقود إلكترونيًا
لوحة الخانق، مشغل بجهد 24 فولت من التيار المستمر، يتم التحكم فيها بواسطة GECM
إن حجم نظام الوقود ملائم للغاز الطبيعي الخاص بخطوط الأنابيب الجافة من 31,5 إلى 47,2 مللي جول/نيوتن متر3 بضغط 10,2 إلى 34,5 كيلوباسكال وصولاً إلى صمام التحكم في وقود المحرك

نظام الإشعال

نظام الإشعال الإلكتروني (يتم التحكم فيه بواسطة وحدة التحكم الإلكتروني ADEM A4)
توقيت استشعار انفجار (DST) الأسطوانات الفردية

المولد

منظم الجهد الرقمي من Caterpillar (CDVR) مع الاستشعار ثلاثي الأطوار والتحكم في KVAR/PF
SR4B
وقاء وممتص اهتزازات عمود الكرنك
وصلات قضيب الناقل
الدهان - أصفر Caterpillar باستثناء القضبان بالأسود اللامع
وحدات اكتشاف درجة حرارة اللفيفة
أدلة التشغيل والصيانة
كتاب القطع
مسخن الوحدة المانع للتكاثف
الخدمة من الجانب الأيمن
SR5
الميل التفاعلي

نظام التنظيم

منظم سرعة ADEM A4 بإدخال سرعة من 4 إلى 20 ملي أمبير (من 0 فولت إلى 5 فولت)

معلومات إضافية

مواصفات مجموعة المولدات - الحد الأقصى للتقديرات المتواصلة	2519 / 2500 كيلووات كهربائي عند معامل طاقة 1,0
مواصفات مجموعة المولدات - نوع الوقود	الغاز الطبيعي
مواصفات مجموعة المولدات - أقصى كفاءة كهربائية	45.30%
مواصفات مجموعة المولدات - التردد	50/60 هرتز
مواصفات مجموعة المولدات - دورة في الدقيقة	1500
مواصفات المحرك - موديل المحرك	G3520H
مواصفات المحرك - الإزاحة	97.5 l ( 5956 بوصة³ )
مواصفات المحرك - السحب	TA
مواصفات المحرك - التجويف	170 مم ( 6.7 بوصة )
مواصفات المحرك - الشوط	215 مم ( 8.5 بوصة )
أبعاد مجموعة المولدات - الطول	7668 مم ( 302 بوصة )
أبعاد مجموعة المولدات - العرض	2173 مم ( 86 بوصة )
أبعاد مجموعة المولدات - الارتفاع	2473 مم ( 97 بوصة )
أبعاد مجموعة المولدات - الوزن الجاف - مجموعة المولد	25285 كجم ( 54675 رطل )
مواصفات المحرك - نسبة الانضغاط	12.1
Offering Type	جديد
