M320

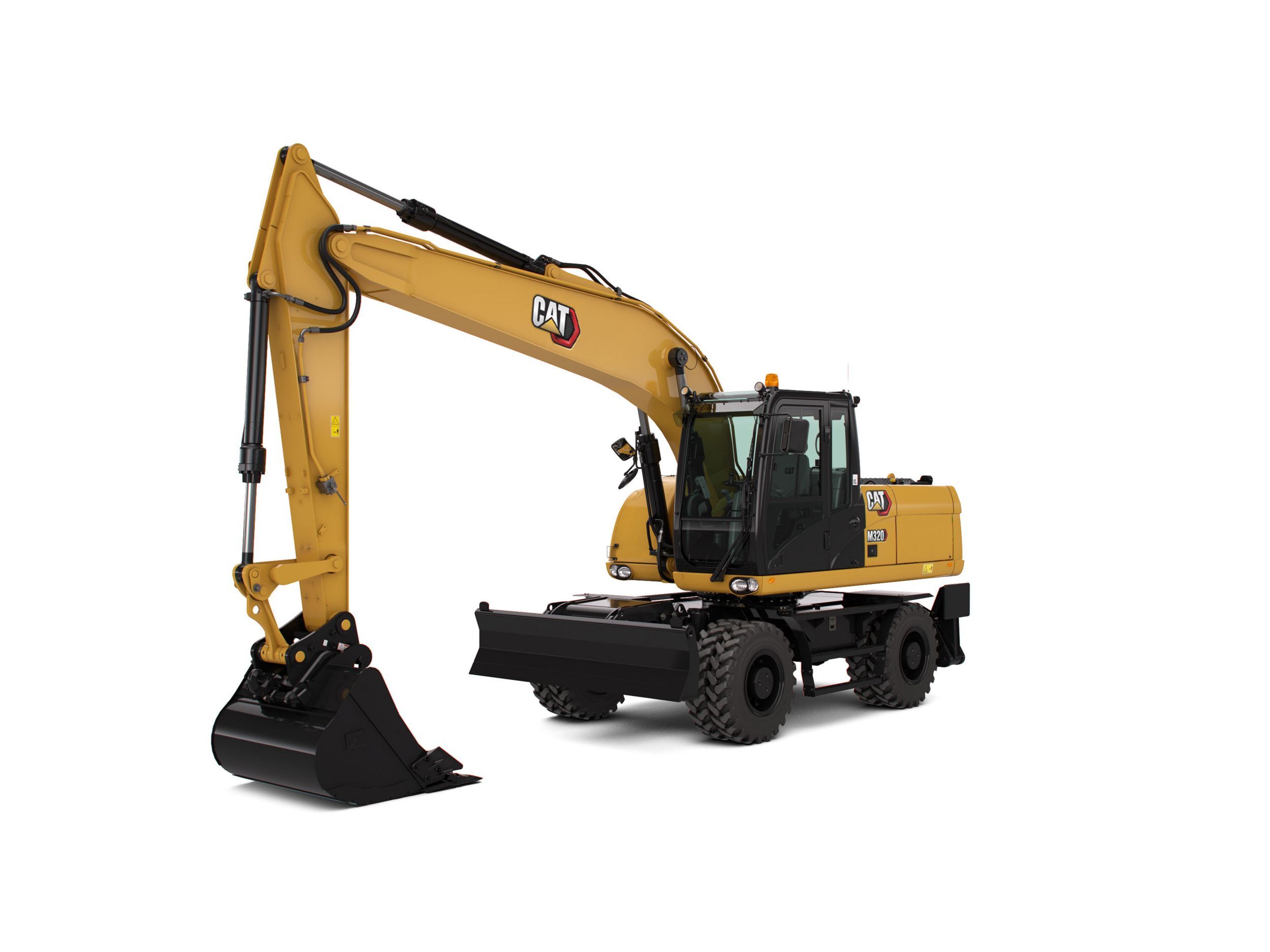

الحفار ذو العجلات M320
تعني الكابينة الهادئة وأنظمة الطاقة الفعالة راحة أكثر للمشغل وأرباحًا أعلى من كل مهمة تستخدم فيها حفار Cat® M320 المزوَّد بعجلات. مصمم ليناسب أصعب الظروف، يوفر الموديل M320 تكوينات وملحقات اختيارية للتعامل مع معظم احتياجات أي موقع عمل.
الأداء والإنتاجية
- يفي المحرك Cat® C7.1 بمعايير الانبعاثات المكافئة لمعايير الاتحاد الأوروبي من المرحلة IIIA.
- نظام وقود المحرك مصمم لإدارة جودة الوقود العالمية وتوفير مستوى مذهل من استهلاك الوقود المنخفض أثناء استخدامات العمل والسير على حدٍ سواء.
- تعمل أداة التحكم في التباطؤ المنخفض بلمسة واحدة وأداة التحكم التلقائي في سرعة المحرك على تقليل سرعة المحرك في حالة عدم تنفيذ أي إجراء تشغيلي، وهو ما يسهم في التقليل من استهلاك الوقود ومستويات الضوضاء.
- أوضاع العمل الثلاثة: وضع القدرة، والوضع الاقتصادي، ووضع السير.
- توفر ميزة استراتيجية القدرة الثابتة استجابة سريعة للأحمال المتغيرة، حيث تحافظ على كمية القدرة نفسها ثابتة.
- توفر مجموعة أذرع الرافعة والأذرع المتنوعة التوازن الملائم بين قوى الوصول والحفر لكل الاستخدامات.
- تسمح مضخة التأرجح المخصصة بحركات مجتمعة أسرع وأكثر سلاسة عند استخدام المعدات مع التأرجح.
وسِّع قدراتك
- تفي التكوينات المتعددة بكل احتياجات الاستخدامات لديك، وذلك بفضل باقة من أذرع الرافعة، و/أو الأذرع، و/أو الشفرات و/أو الهياكل السفلية للموازن.

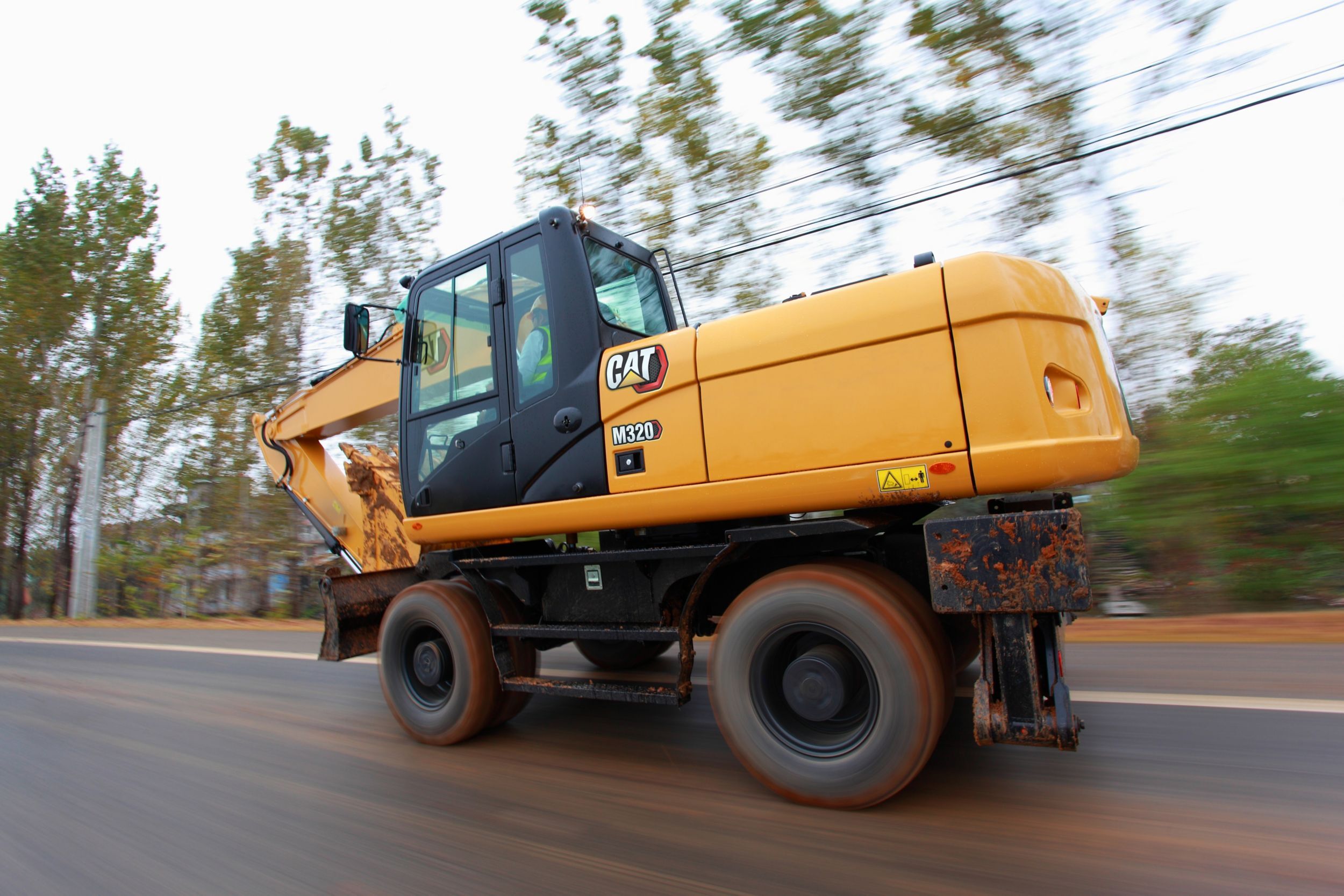

- يستطيع الحفار M320، خفيف الحركة، أن يسير بسرعة تصل إلى 37 كم/ساعة.

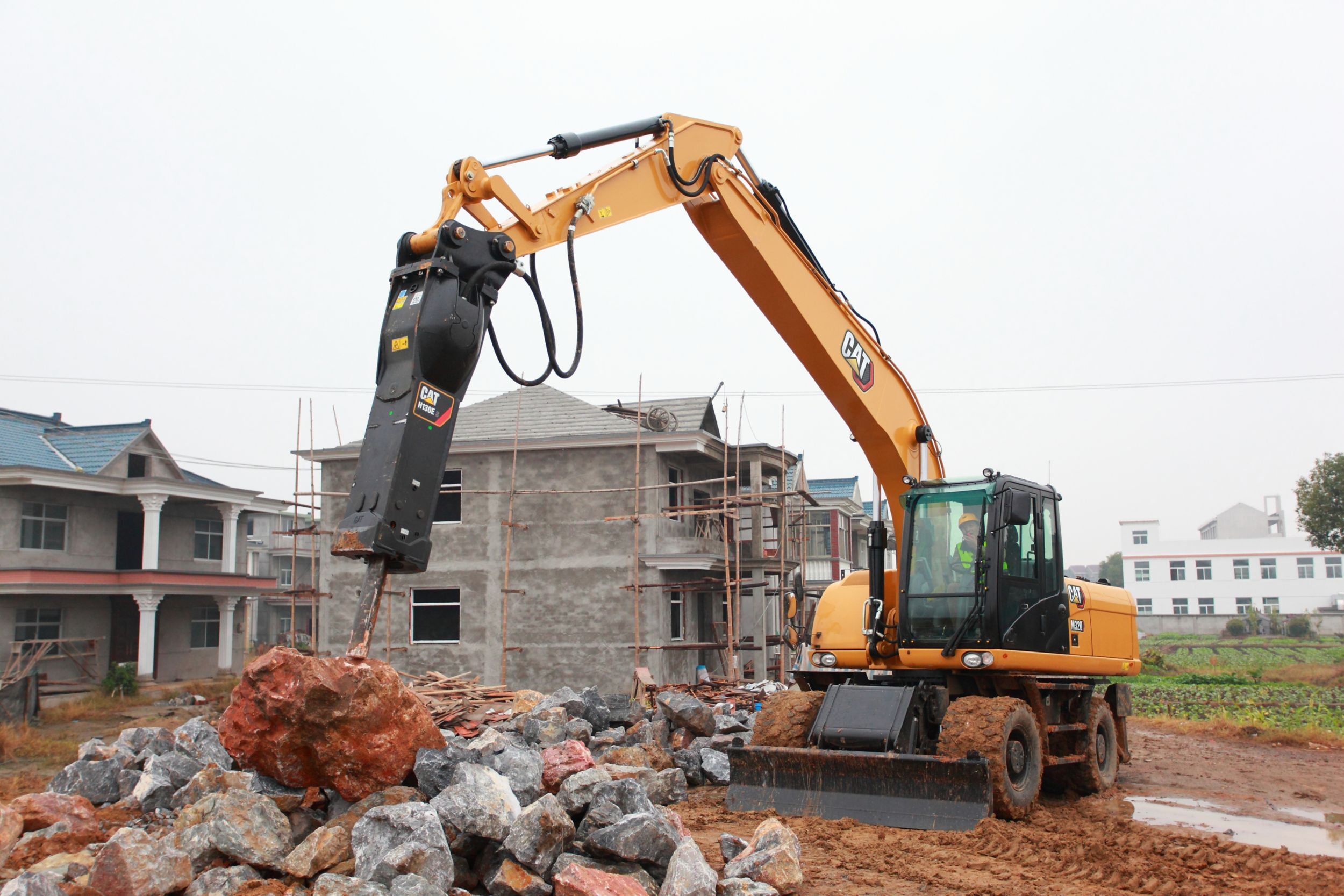

- الخطوط الهيدروليكية القياسية أحادية الاتجاه عالية الضغط تسمح للعملاء بتركيب ملحقات مثل المطارق دون إضافة خطوط أخرى.
- يمكن ضبط عشرة إعدادات للضغط وتدفق المضخة الهيدروليكية مسبقًا داخل الشاشة مما يسمح بإضافة الملحقات بصورة أسرع وأسهل (اختياري).

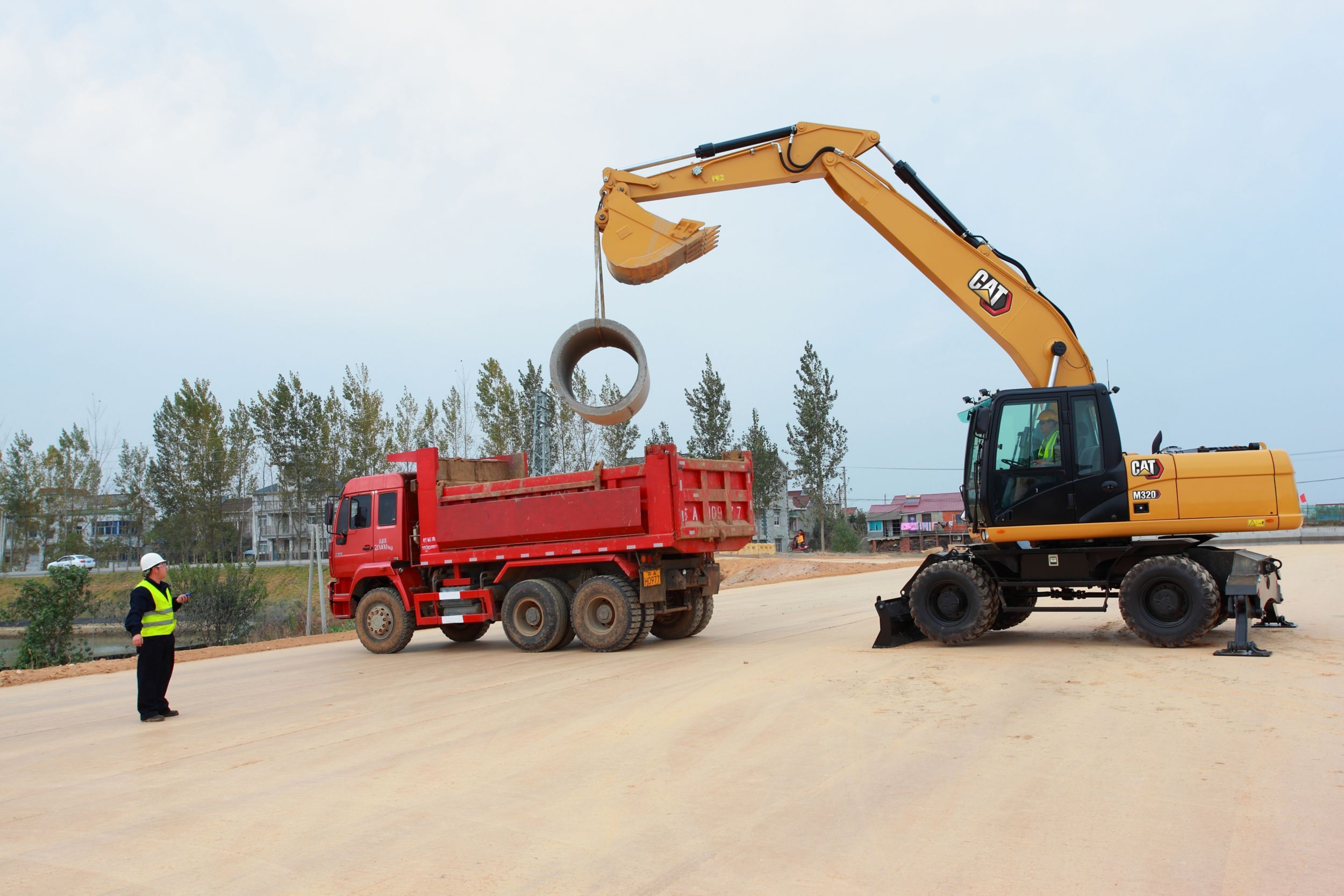

- تسمح عروة الرفع في وصلة الجرافة، ووضع الرفع الثقيل وإشارة التحذير من الحمل الزائد للمشغل برفع الأحمال الثقيلة بأمان.

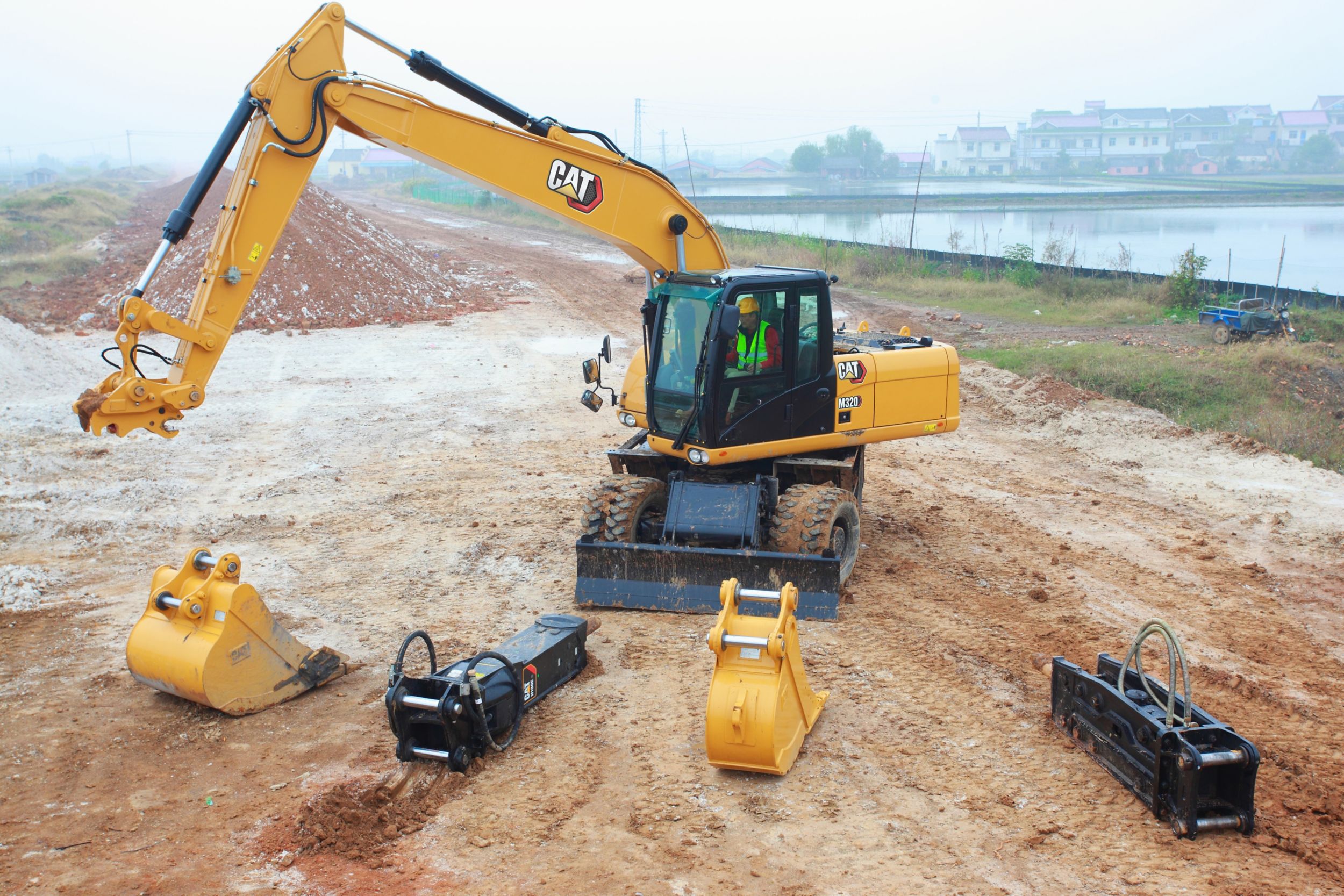

- مجموعة كبيرة من ملحقات Cat لإنجاز أي عمل مطلوب.
راحة المشغل وأمانه
- تتوفر الكابينة ببنية حماية المشغل (واقيات علوية وامامية)
- كابينة مصممة بشكل مريح ومزودة بأقل قدر ممكن من عناصر التحكم الموزعة بشكل مريح وسهلة الاستخدام.
- يعمل مقعد التعليق الهوائي الاختياري الذي يتميز بوظيفة الضبط التلقائي للوزن والتدفئة على تحسين مستوى الراحة والإنتاجية.
- تتحسن السلامة بوضوح الرؤية الشاملة في كل الاتجاهات والتي توفرها النافذة الزجاجية الأمامية الكبيرة والنافذة العلوية إلى جانب الكاميرا الخلفية القياسية التي تُعرَض على الشاشة كاملة الألوان.
- مستويات الصوت المنخفضة، نتيجة استخدام مروحة متغيرة السرعة وتمكين نظام التبريد عن بُعد.
تكاليف صيانة أقل
- تسهم فترة استبدال مرشح الوقود التي تصل إلى 500 ساعة (تقل إلى 250 ساعة إذا كانت جودة الوقود دون المستوى) في تقليل تكاليف الصيانة.
- يمكن الوصول إلى جميع نقاط الصيانة اليومية من مستوى الأرض.
- تصميم نظيف، مع أسلاك كهربية ملونة ومرقمة، محمية بجدائل سميكة لسهولة الخدمة.
- نقاط التشحيم متوسطة الموقع وبأقل عدد ممكن.
- خراطيم Cat XT™-6 ES مقاومة ومتينة حيث تقلل من خطر التسربات التي يمكن أن تضعف من أداء الماكينة.
- الصلابة الفائقة والعمر التشغيلي الطويل مع حماية ناقل الحركة الفعالة ومحور الخدمة الشاقة.
- بطاريات خدمة شاقة قياسية لتحسين قدرة بدء التشغيل على البارد.
تقنيات CAT متكاملة
- تزيد حلول Cat التقنية من الإنتاج وتقلل من تكاليف التشغيل إلى أدنى الحدود. توصلك تقنيات Link لاسلكيًا بموقع العمل؛ فهي توفر لك معلومات عن موقع الماكينة، وعدد ساعات تشغيلها، ومعدل استهلاك الوقود، ووقت الخمول، وأكواد الأحداث.
فيديو
المستندات والكتيبات
المعدات القياسية
ملاحظة
- قد تختلف المعدات القياسية والاختيارية. يُرجى استشارة وكيل Cat الذي تتعامل معه لمعرفة التفاصيل.
النظام الكهربائي
- مولد التيار المتردد، 75 أمبير
- مصباح عمل ذراع الرافعة
- مصابيح عمل مُثبَّتة بالكابينة، أمامية وخلفية
- مصابيح السير على الطريق والمؤشرات، أمامية وخلفية
- مفتاح الإغلاق الرئيسي
- بطاريات لا تتطلب الصيانة
المحرك
- محرك ديزل أحادي الشاحن التوربيني Cat® C7.1 - يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي وبمعايير الانبعاثات الخاصة بالاتحاد الأوروبي.
- محدد وضع القدرة
- فلتر هواء/فلتر وقود
- تحكم تلقائي في سرعة المحرك
- مساعد بدء تشغيل أوتوماتيكي
- يمكنك العمل على ارتفاع يصل إلى 3000 م (9,842 قدمًا) فوق مستوى سطح البحر من دون خفض قدرة المحرك
- فاصل الوقود/المياه مع مؤشر المستوى
- كاتم الصوت
النظام الهيدروليكي
- وضع الرفع الثقيل
- مضخة تأرجح مخصصة منفصلة
- دائرة استرجاع الذراع الطرفية
- نظام هيدروليكي مستشعر للحمل ومتغير الإزاحة
- فرملة تلقائية التأرجح
- إمكانية لإضافة دوائر هيدروليكية إضافية أخرى
- خراطيم Cat XT-6 ES
- الحساسية الهيدروليكية القابلة للضبط
- مبرد الزيت
- صمام منع الانحراف لأسطوانة الجرافة
- الزيت الهيدروليكي المعدني، زيت Cat HYDO™ Advanced 10
- النظام الهيدروليكي لاستشعار الحمل
السلامة والأمان
- الكاميرا المُثبَّتة بثقل الموازنة
- المرايا، الإطار والكابينة
- إنذار السير
- آلة تنبيه تحذيرية/إشارة
الخدمة والصيانة
- منافذ أخذ العينات لأخذ عينات الزيت المجدولة (SOS)
- ارتباط بيانات Caterpillar وإمكانية استخدام Electronic Technician
- أقفال للأبواب وأقفال للكابينة مع نظام أمان بمفتاح واحد من Caterpillar
تقنيات CAT
- نظام Cat Product Link™
الهيكل السفلي والهياكل الأخرى
- سرعة الزاحف/تشغيل الدفع بجميع العجلات
- محاور للخدمة الشاقة، بنظام فرامل قرصية متقدم، وموتور للسير بقوة كبح قابلة للضبط
- فرملة الانتظار
- محور أمامي متأرجح، وقابل للقفل، مع نقطة للتشحيم عن بُعد
- توجيه هيدروليكي بالكامل مع قدرات في حالة الطوارئ
- سلالم مع صندوق أدوات في الهيكل السفلي (بالجانبين الأيسر والأيمن)
- عمود التشغيل ثنائي القطع
- ناقل حركة هيدروستاتيكي ثنائي السرعة
- ثقل موازنة (4000 كجم-8818 رطل)
معلومات إضافية
| قدرة المحرك - ISO 14396 | 128.8 كيلووات ( 173 حصان ) |
|---|---|
| C15 Cat® - موديل المحرك | Cat® C7.1 |
| C15 Cat® - التجويف | 105 مم ( 4.1 بوصة ) |
| المحرك - الإزاحة | 7 l ( 427.8 بوصة³ ) |
| C15 Cat® - الشوط | 135 مم ( 5.3 بوصة ) |
| انبعاثات المحرك | يفي بمعايير الانبعاثات الخاصة بوكالة حماية البيئة (EPA) الأمريكية من المستوى 3 والاتحاد الأوروبي من المرحلة IIIA. |
| المحرك - ملاحظة (1) | يفي الموديل M320 بمعايير انبعاثات المستوى 3 والمرحلة IIIA. يتم اختبار صافي القدرة حسب ISO 9249:2007. المواصفات المعمول بها وقت التصنيع. صافي القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 2000 دورة في الدقيقة. |
| محرك - ملاحظة (2) | لا يلزم خفض قدرة المحرك عند ارتفاع أدنى من 3000 م (9843 قدم). |
| المحرك - ملاحظة (3) | يوصى باستخدامه حتى ارتفاع 3000 م (9843 قدم) مع خفض قدرة المحرك على ارتفاع أعلى من 3000 م (9840 قدم). |
| محرك - ملاحظة (4) | السرعة المقدرة عند 2000 دورة في الدقيقة. |
| النظام الهيدروليكي - النظام الرئيسي - التدفق الأقصى - المعدة | 280 كيلو باسكال ( 74 جالون/دقيقة ) |
| النظام الهيدروليكي - أقصى ضغط - المعدات | 35000 كيلو باسكال ( 5076 رطل لكل بوصة مربعة ) |
| النظام الهيدروليكي - أقصى ضغط - التأرجح | 31000 كيلو باسكال ( 4496 رطل لكل بوصة مربعة ) |
| النظام الهيدروليكي - أقصى ضغط - السير | 35000 كيلو باسكال ( 5076 رطل لكل بوصة مربعة ) |
| آلية التأرجح - أقصى عزم للتأرجح | 43.4 kN·m ( 32116 ft·lbf ) |
| آلية التأرجح - سرعة التأرجح القصوى | 9.2 دورة في الدقيقة ( 9.2 دورة في الدقيقة ) |
| وزن الماكينة - الحد الأقصى للوزن أثناء التشغيل | 19500 كجم ( 42990 رطل ) |
| وزن الماكينة - الحد الأدنى للوزن أثناء التشغيل | 19000 كجم ( 41890 رطل ) |
| وزن الماكينة - ملاحظة (1) | يتضمن الوزن التشغيلي ذراعًا متوسطًا وثقل موازنة يبلغ 4000 كجم، وخزان وقود ممتلئًا، ومشغلاً، وقارنة توصيل سريع وزنها 245 كجم، وجرافة وزنها 695 كجم وإطارات هوائية مزدوجة. يختلف الوزن حسب المواصفات. |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 37 l ( 9.6 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - مجموعة الإدارة النهائية | 2.5 l ( 0.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان الوقود | 385 l ( 101.7 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - النظام الهيدروليكي - بما في ذلك الخزان | 270 l ( 71 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي | 170 l ( 44.9 جالون (أمريكي) ) |
| الأبعاد - ذراع الرافعة | 5350 مم (17 قدم و7 بوصة) |
| الأبعاد - الجرافة | خدمة عامة 0,91 م³ (1,19 ياردة³) |
| الأبعاد - الذراع | 2,5 م (8 أقدام وبوصتان) |
| الأبعاد - خلوص ثقل الموازنة | 1280 مم ( 4.2 قدم ) |
| الأبعاد - ارتفاع الشحن - الجزء العلوي من الكابينة | 3300 مم ( 10.8 قدم ) |
| الأبعاد - طول الشحن | 8960 مم ( 29.4 قدم ) |
| الأبعاد - نصف قطر تأرجح الحاجز | 2565 مم ( 8.4 قدم ) |
| نطاقات العمل والقوى - نوع ذراع الرافعة | ذراع رافعة أحادي القطعة |
| نطاقات العمل والقوى - الجرافة | خدمة عامة 0,91 م³ (1,19 ياردة³) |
| نطاقات العمل والقوى - الذراع | 2,5 م (8 أقدام وبوصتان) |
| نطاقات العمل والقوى - ارتفاع الحفر | 8940 مم ( 29.3 قدم ) |
| نطاقات العمل والقوى - ارتفاع التفريغ | 6140 مم ( 20.2 قدم ) |
| نطاقات العمل والقوى - الامتداد من مستوى الأرض | 9295 مم ( 30.5 قدم ) |
| نطاقات العمل والقوى - عمق حفر الجدار الرأسي | 3935 مم ( 12.9 قدم ) |
| نطاقات العمل والقوى - ملاحظة (1) | يتم حساب قيم النطاقات بالجرافة (1200GD-CW30) (0,91 م3) مع TIP GP-GEN DUTY (K80) وقارنة توصيل سريع CW-30 ذات نصف قطر طرف قدره 1535 مم (5 أقدام و5 بوصات). |
| نظام مكيف الهواء - ملاحظة | يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 0,85 كجم من المبرد الذي يعادل 1216 طن متري من غاز ثاني أكسيد الكربون CO2. |
| التشغيل - الحد الأقصى لسرعة السير | 37 كم/س ( 23 ميل/ساعة ) |
