773 (07)

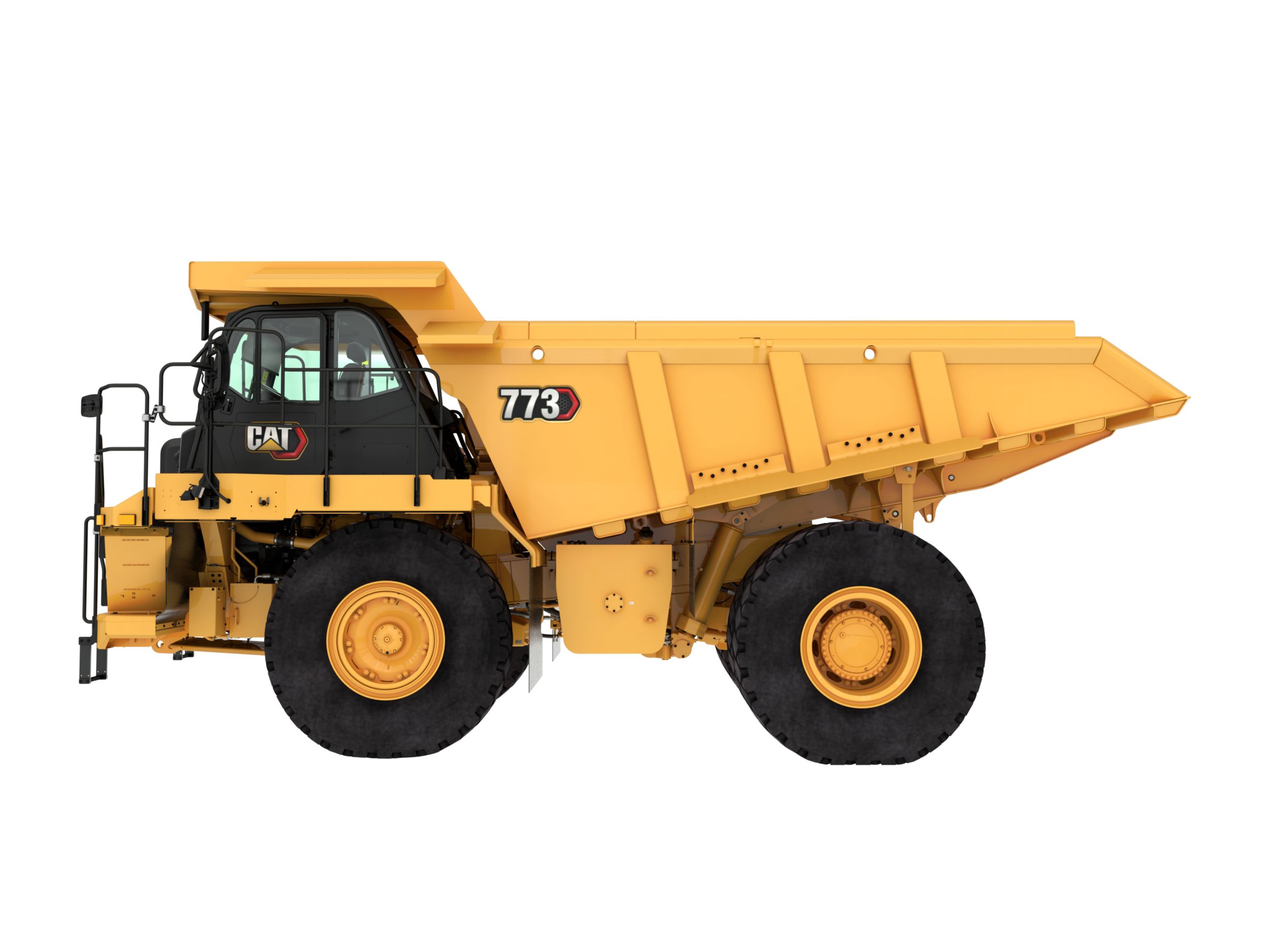

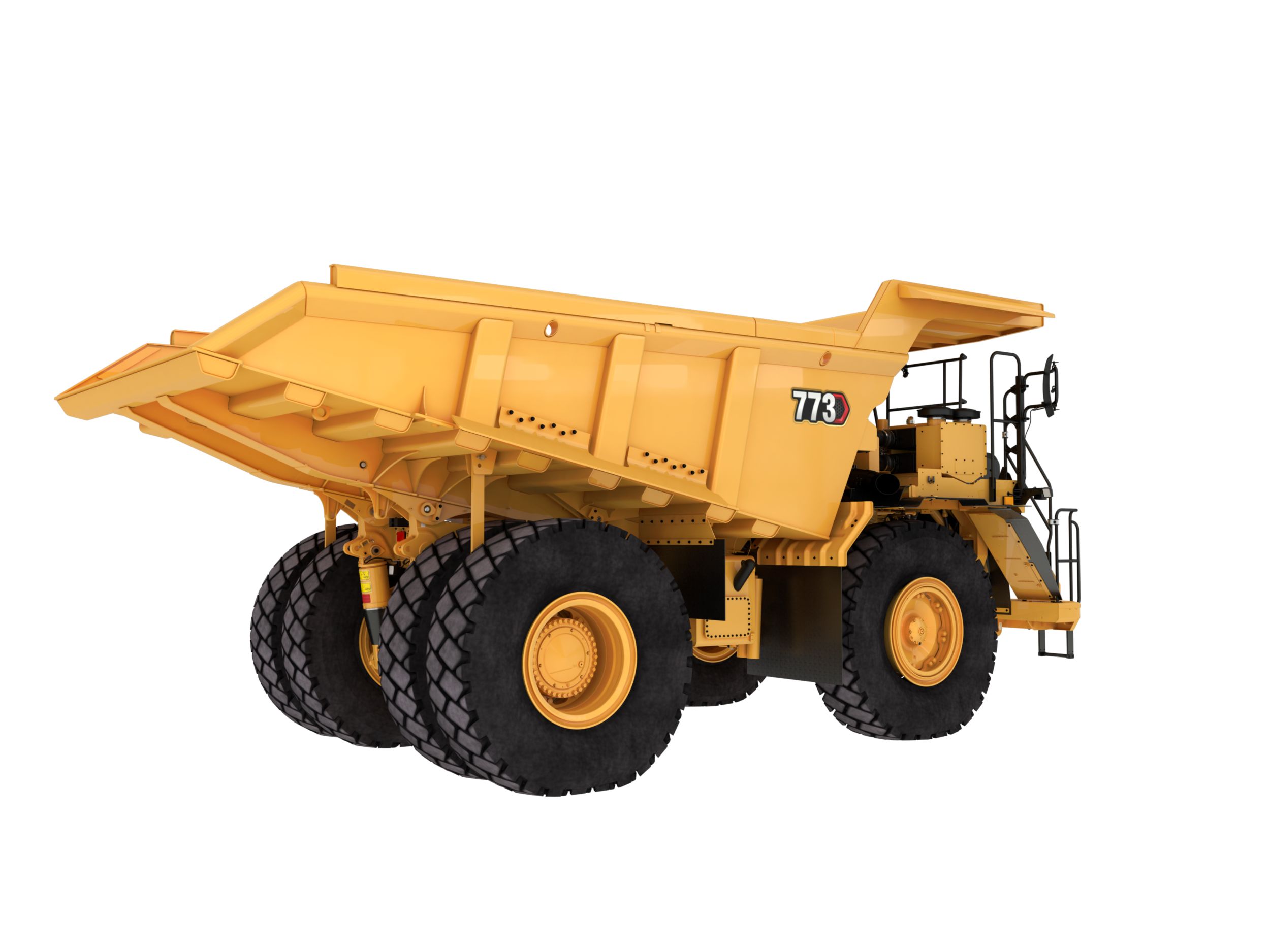

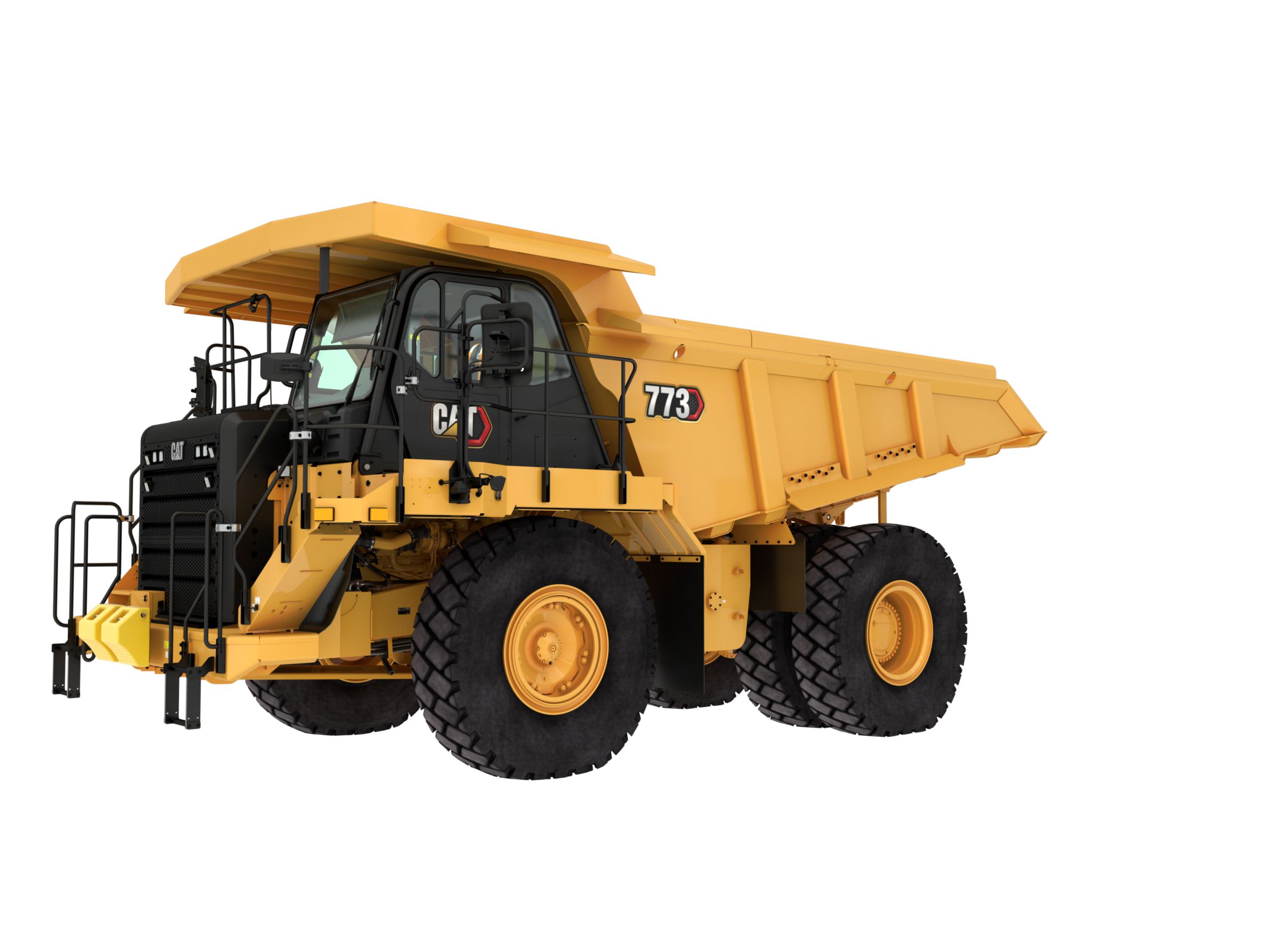

773 Off-Highway Truck
Caterpillar is pleased to introduce to you the 773 Off-Highway Truck. You may be asking how, after 40 years of building trucks, Caterpillar has improved this product’s ability to support your business.
The 773 Off-Highway Truck has been designed and manufactured using the latest quality control technologies – virtual and hands on. This product has over 30,000 hours of proven performance in the hands of customers prior to production, all of which ensures the truck delivered to your yard is ready to work, reliably and dependably.
In addition to quality, Cat 773 trucks will lower your costs with seven different ways to help you conserve fuel. We offer you two customizable fuel economy modes that will let you choose your level of savings. With Cat 773 trucks in your haul fleet, you can be more productive, spend less time on maintenance, and support the environment with new levels of eco performance. Your crew will appreciate all the new comfort and conveniences in our updated cab. Simply put, the Cat 773 trucks can and will make a positive difference to both your business and people – all day, every day.
ACHIEVE GREATER PRODUCTIVITY
BOOST FUEL EFFICIENCY
DESIGNED FOR SAFETY
WORK IN COMFORT
TECHNOLOGY THAT GETS WORK DONE
REDUCED MAINTENANCE COST AND OTHER COSTS
APPLICATION VERSATILITY
Virtual Tours
Documents & Brochures
Standard Equipment
NOTE
- Standard and optional equipment may vary. Consult your Cat dealer for details.
POWER TRAIN
- Cat C27 Tier 4/Stage V compliant diesel engine:
– Air cleaner with precleaner (2)
– Air-To-Air Aftercooler (ATAAC)
– Electric start
– Engine idle shutdown
– Ether starting aid
– Exhaust muffler
– NGMR radiator
For non-regulated regions only:
– Direct drive fan
– MEUI-A fuel system - Braking system:
– Extended Life Brakes
– Automatic Retarder Control (ARC)
– Manual retarder (utilizes rear oil-cooled, multiple disc brakes)
– Brake release motor (towing)
– Dry disc brakes (front)
– Front brake disconnect switch (front)
– Oil-cooled multiple disc brakes (rear)
– Brake wear indicator (rear)
– Parking brake
– Secondary brake
– Service brake - Transmission:
– 7-speed automatic powershift with:- Electronic Clutch Pressure Control (ECPC)
- Advanced Productivity Electronic Control Strategy (APECS)
– Automatic neutral idle
– Autostall
– Second gear start
SUSPENSION SYSTEMS
- Suspension, front and rear (EU compliant)
ELECTRICAL
- Alarm backup
- Alternator, 120 Amp
- Autolube power supply ready
- Batteries, maintenance-free, 12V (2), 1,400 CCA combined
- Electrical system, 25 Amp, 24V to 12V converter
- Lighting system:
– Backup light (halogen)
– Directional signals/hazard warning (front and rear LED)
– Engine compartment light
– Headlights, (halogen) with dimmer
– Operator access courtesy lights
– Side profile lights
– Stop/tail lights (LED) - Service center containing:
– Battery jump start
– Breakers with spare fuses
– Lockout switch
– Ports, ET and VIMS
– Service lockout switch (power without engine start)
TECHNOLOGY PRODUCTS
- Economy Modes, standard and adaptive
- Product Link, cellular or satellite
- Traction Control System (TCS)
- Truck Production Management System
- Vital Information Management System (VIMS)
OPERATOR ENVIRONMENT
- Advisor display:
– Air cleaner service indicator
– Fluid level monitoring
– Fuel level monitoring
– Display languages (market-based) - Air conditioning/heat
- Automatic temperature control
- Ashtray and cigarette lighter
- Coat hook
- Cup holders (4)
- Diagnostic connection port, 24V
- Entertainment radio ready:
– 5 amp converter
– Speakers
– Antenna
– Wiring harness - Foot rest
- Gauges/indicators:
– Brake oil temperature gauge
– Coolant temperature gauge
– Engine overspeed indicator
– Fuel level
– Hour meter
– Speedometer with odometer
– Tachometer
– Transmission gear indicator - Hoist lever
- Horn
- Light – courtesy
- Light – dome
- Mirrors, non-heated
- Power port, 24V and 12V (2)
- Rollover Protection (ROPS)/Falling Object Protection (FOPS)
- Seat, Cat Comfort Series III:
– Full air suspension
– Retractable 3-point seat belt with shoulder harness - Seat, training with lap belt
- Steering wheel, padded, tilt and telescopic
- Storage compartment
- Sun visor
- Throttle lock
- Window, hinged, right side (emergency exit)
- Window, powered, left side
- Windshield wiper intermittent and washer
GUARDS
- Driveline
- Engine crankcase
- Fan
FLUIDS
- Antifreeze
- Extended life coolant to –34° C (–30° F)
- Grouped ground-level filters
OTHER STANDARD EQUIPMENT
- Body down indicator
- Body safety pin (secures body in up position)
- Center-mounted rims
- Fuel tank, 795 L (210 gal)
- Ground level battery disconnect
- Ground level engine shutdown
- Ground level grease fittings
- Operator Maintenance Manual (OMM)
- Rims 17 × 35
- Rock ejectors
- Secondary steering (electric)
- Tie down eyes
- Tow hooks (front)/tow pin (rear)
- Vandalism protection locks
Additional Information
| موديل المحرك | Cat® C27 |
|---|---|
| سرعة المحرك المقدرة | 2000 دورة في الدقيقة ( 2000 دورة في الدقيقة ) |
| المحرك - إجمالي القدرة - SAE J1995 | 615 كيلووات ( 825 حصان ) |
| المحرك - صافي القدرة - SAE J1349 | 584 كيلووات ( 783 حصان ) |
| المحرك - صافي القدرة - ISO 9249 | 590 كيلووات ( 791 حصان ) |
| المحرك - صافي القدرة - 80/1269/EEC | 590 كيلووات ( 791 حصان ) |
| المحرك - التجويف | 137 مم ( 5.4 بوصة ) |
| المحرك - الشوط | 152 مم ( 6 بوصة ) |
| المحرك - الإزاحة | 27 l ( 1648 بوصة³ ) |
| المحرك - عزم الدوران الصافي | 3896 نيوتن-متر ( 2874 قدم-رطل ) |
| المحرك - ملاحظة (3) | لا يلزم خفض القدرة حتى ارتفاع 3810 م (12,500 قدم) للماكينات المكافئة للمستوى 2. |
| المحرك - ملاحظة (2) | تعتمد التقديرات على الأحوال الجوية القياسية الخاصة ب- SAE J1995 والتي تبلغ 25 درجة مئوية (77 درجة فهرنهايت) و100 كيلوباسكال (29,61 هكتوجرام) على جهاز البارومتر. تعتمد القدرة على استخدام وقود بالكثافة التي يحددها المعهد الأمريكي للبترول (API) والتي تبلغ 35 عند درجة حرارة 16 درجة مئوية (60 درجة فهرنهايت) وقيمة تسخين منخفضة (LHV) تبلغ 42780 كيلوجول/ كيلوجرام (18390 وحدة حرارية بريطانية/رطل) عند استخدام المحرك في درجة حرارة تبلغ 30 درجة مئوية (86 درجة فهرنهايت). |
| المحرك - أقصى عزم دوران - السرعة | 1300 دورة في الدقيقة ( 1300 دورة في الدقيقة ) |
| قدرة المحرك - ISO 14396 | 607 كيلووات ( 813 حصان ) |
| المحرك - ملاحظة (1) | وينطبق تقدير القدرة عند 2000 دورة في الدقيقة، وذلك عند الاختبار تحت ظروف معينة لمعيار محدد. |
| الأوزان - تقريبية - الحد الأقصى لإجمالي وزن المركبة | 102740 كجم ( 226503 رطل ) |
| مواصفات التشغيل - فئة الحمولة الاسمية (100%) | 56 t ( 61.7 ton (US) ) |
| مواصفات التشغيل - أعلى سرعة - مُحملة | 67.6 كم/س ( 42 ميل/ساعة ) |
| مواصفات التشغيل - لا يجب تجاوز الحمولة الصافية (120%)* | 67,1 t ( 74,0 ton (US) ) |
| مواصفات التشغيل - الحد الأقصى المسموح به للحمل (120%)* | 67.1 t ( 74 ton (US) ) |
| مواصفات التشغيل - سعة الجسم - SAE 2:1 | 35.75 m³ ( 46.75 yd³ ) |
| مواصفات التشغيل - ملاحظة (1) | السعة مع الجسم مزدوج الانحدارات – بدون بطانة. |
| مواصفات التشغيل - أقصى حمولة صافية أثناء العمل (110%) | 61.5 t ( 67.8 ton (US) ) |
| مواصفات التشغيل - ملاحظة (2) | * ارجع إلى سياسة الحمولة الصافية 10/10/20 الخاصة بشركة Caterpillar لمعرفة الحدود القصوى لإجمالي وزن الماكينة. |
| مواصفات التشغيل - الحمولة الصافية المستهدفة (100%) | 56 t ( 61.7 ton (US) ) |
| ناقل الحركة - أمامي - 1 | 10.8 كم/س ( 6.7 ميل/ساعة ) |
| ناقل الحركة - أمامي - 2 | 15.1 كم/س ( 9.4 ميل/ساعة ) |
| ناقل الحركة - أمامي - 3 | 20.4 كم/س ( 12.7 ميل/ساعة ) |
| ناقل الحركة - أمامي - 4 | 27.4 كم/س ( 17 ميل/ساعة ) |
| ناقل الحركة - أمامي - 5 | 37 كم/س ( 23 ميل/ساعة ) |
| ناقل الحركة - أمامي - 6 | 50.1 كم/س ( 31.1 ميل/ساعة ) |
| ناقل الحركة - أمامي - 7 | 67.6 كم/س ( 42 ميل/ساعة ) |
| ناقل الحركة - خلفي | 14.1 كم/س ( 8.8 ميل/ساعة ) |
| ناقل الحركة - ملاحظة | أقصى سرعات سير مع إطارات 24.00R35 (E4) القياسية. |
| مجموعات الإدارة النهائية - نسبة التروس التفاضلية | 3.64:1 |
| مجموعات الإدارة النهائية - نسبة المجموعة الكوكبية | 4.80:1 |
| مجموعات الإدارة النهائية - إجمالي نسبة الخفض | 17.49:1 |
| سطح الفرامل - الأمامية | 655 cm² ( 257 in² ) |
| سطح الفرامل - الخلفية | 61269 cm² ( 9497 in² ) |
| معايير الفرامل | ISO 3450:2011 |
| رافعات الجسم - تدفق المضخة - التباطؤ العالي | 448 لتر/دقيقة ( 118 جالون/دقيقة ) |
| رافعات الجسم - إعداد صمام التصريف - الرفع | 17250 كيلو باسكال ( 2502 رطل لكل بوصة مربعة ) |
| رافعات الجسم - إعداد صمام التصريف - منخفض | 3450 كيلو باسكال ( 500 رطل لكل بوصة مربعة ) |
| رافعات الجسم - وقت رفع الجسم - التباطؤ العالي | 9.5 s ( 9.5 s ) |
| رافعات الجسم - وقت خفض الجسم - في حالة الطفو | 13 s ( 13 s ) |
| رافعات الجسم - الخفض الكهربائي للجسم - التباطؤ العالي | 13 s ( 13 s ) |
| السعة - انحدر مزدوج - عامل الملء 100% - في حالة التكديس بنسبة 2:1 (وفقًا لمعايير SAE) | 35,75 m³ ( 46,76 yd³ ) |
| السعة - انحدر مزدوج - عامل الملء 100% - ملاحظة (1) | اتصل بوكيل Cat المحلي فيما يتعلق بتوصيات هيكل الشاحنة. |
| السعة - انحدار مزدوج - عامل تعبئة 100% - (SAE 2:1)* في حالة التكديس | 35.75 m³ ( 46.76 yd³ ) |
| السعة - انحدار مزدوج - عامل تعبئة 100% - ملاحظة (2) | * ISO 6483:1980. |
| السعة - أرضية مسطحة - عامل الملء 100% - في حالة التكديس بنسبة 2:1 (وفقًا لمعايير SAE) | 35,49 m³ ( 46,41 yd³ ) |
| السعة - أرضية مسطحة - عامل تعبئة 100% - (SAE 2:1)* في حالة التكديس | 35.49 m³ ( 46.41 yd³ ) |
| السعة - أرضية مسطحة - عامل تعبئة 100% - ملاحظة (2) | * ISO 6483:1980. |
| السعة - أرضية مسطحة - عامل الملء 100% - ملاحظة (1) | اتصل بوكيل Cat المحلي فيما يتعلق بتوصيات هيكل الشاحنة. |
| توزيعات الأوزان - تقريبية - المحور الأمامي ـ مُحمَّلة | 35 % ( 35 % ) |
| توزيعات الأوزان - تقريبية - المحور الخلفي - مُحملة | 65 % ( 65 % ) |
| تعليق - المحور الخلفي - التأرجح | 8.1 ° ( 8.1 ° ) |
| التعليق - الشوط الأمامي للأسطوانة المحملة الفارغة | 234 مم ( 9.2 بوصة ) |
| التعليق - الشوط الخلفي للأسطوانة المحملة الفارغة | 149 مم ( 5.8 بوصة ) |
| سعات إعادة التعبئة للخدمة - خزان الوقود | 795 l ( 210 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 171 l ( 45 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - التروس التفاضلية - مجموعات الإدارة النهائية | 145 l ( 38 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان نظام التوجيه | 36 l ( 9.5 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التوجيه - بما في ذلك الخزان | 54 l ( 14 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - محول عزم الدوران - نظام ناقل الحركة - HRC | 70,0 l ( 18,0 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي للرافعة/الفرامل | 176 l ( 46.5 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام الفرامل والمرفاع | 322 l ( 85 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - علبة المرافق | 90 l ( 24 جالون (أمريكي) ) |
| الإطارات - ملاحظة (2) | وتوصي Caterpillar العميل بأن يقوم بتقييم جميع ظروف المهمة وأن يستشير شركة تصنيع الإطارات من أجل اختيار النوع الملائم من الإطارات. |
| الإطارات - ملاحظة (1) | القدرات الإنتاجية للشاحنة 773G، في ظل ظروف خاصة بمهمة معينة، هي قدرات الطن كيلومتر في الساعة (TKPH) (الطن ميل في الساعة (TMPH)) الخاصة بالإطارات القياسية أو الاختيارية التي يمكن تجاوزها، وبذلك يتم الحد من مستوى الإنتاج. |
| الإطارات - الإطار القياسي | 24.00R35 (E4) |
| هيكل الحماية من الانقلاب (ROPS) - معايير هيكل الحماية من الأجسام المتساقطة (FOPS) | يفي هيكل الحماية من المواد المتساقطة (FOPS) بمعايير هيكل الحماية من المواد المتساقطة (FOPS) ISO 3449:2005 من المستوى II. |
| معايير هيكل الحماية من الانقلاب (ROPS) | يفي هيكل الحماية من الانقلاب (ROPS) للكابينة الذي توفره Caterpillar بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS). |
| معايير هيكل الحماية من الانقلاب (ROPS)/هيكل الحماية من الأجسام المتساقطة (FOPS) | التجهيزات القياسية |
| معايير الصوت (3) | قد تحتاج إلى حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل والكابينة (في حالة عدم إجراء الصيانة الملائمة أو فتح الأبواب/النوافذ) لفترات طويلة أو في البيئات الصاخبة. |
| معايير الصوت (2) | يبلغ مستوى ضغط الصوت الخارجي للماكينة القياسية عند مسافة 15 م (49 قدمًا) طبقًا لإجراءات الاختبار المحددة في SAE J88:2008 عند التشغيل الحركي بسرعة متوسطة هو 86 ديسيبل (A). |
| معايير الصوت (1) | يبلغ مستوى ضغط الصوت المكافئ (Leq) عند المشغل 76 ديسيبل (A) عندما يتم استخدام معيار SAE J1166 FEB2008 لقياس القيمة لكابينة مغلقة. ويمثل ذلك مستوى التعرض للصوت في دورة عمل. تم تركيب الكابينة وصيانتها بشكل سليم. وتم إجراء الاختبار وأبواب ونوافذ الكابينة مغلقة. |
| معايير الصوت | التجهيزات القياسية |
| التوجيه - قطر الدوران - الأمامي | 23.5 m ( 77.1 قدم ) |
| معايير التوجيه | SAE J1511 FEB94 ISO 5010:1992 |
| زاوية التوجيه | 31 ° ( 31 ° ) |
| التوجيه - دائرة الالتفاف - قطر الخلوص | 26.1 m ( 85.6 قدم ) |
