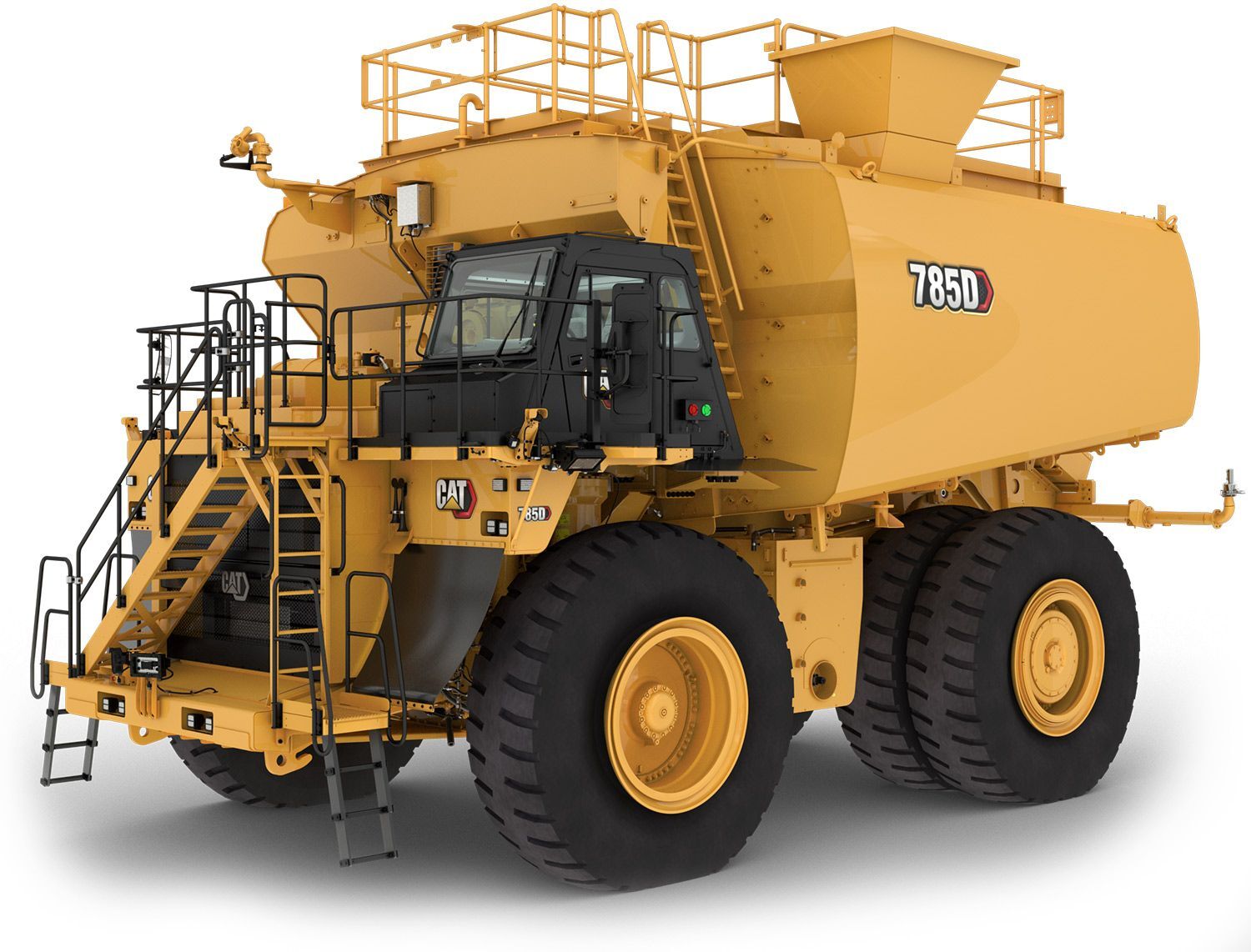

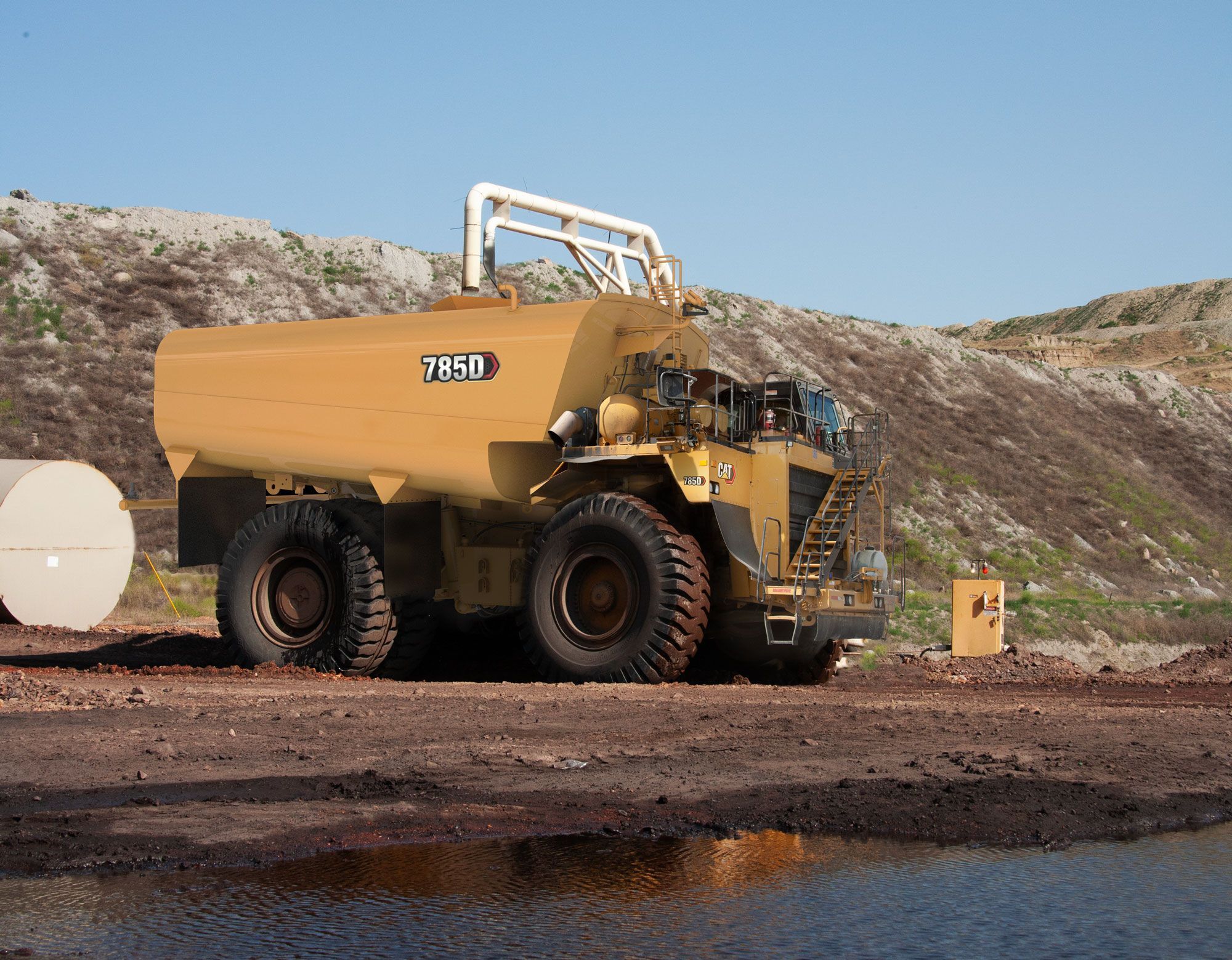

785D Water Truck
Cat Water Solutions: 785D Off-Highway Water Truck

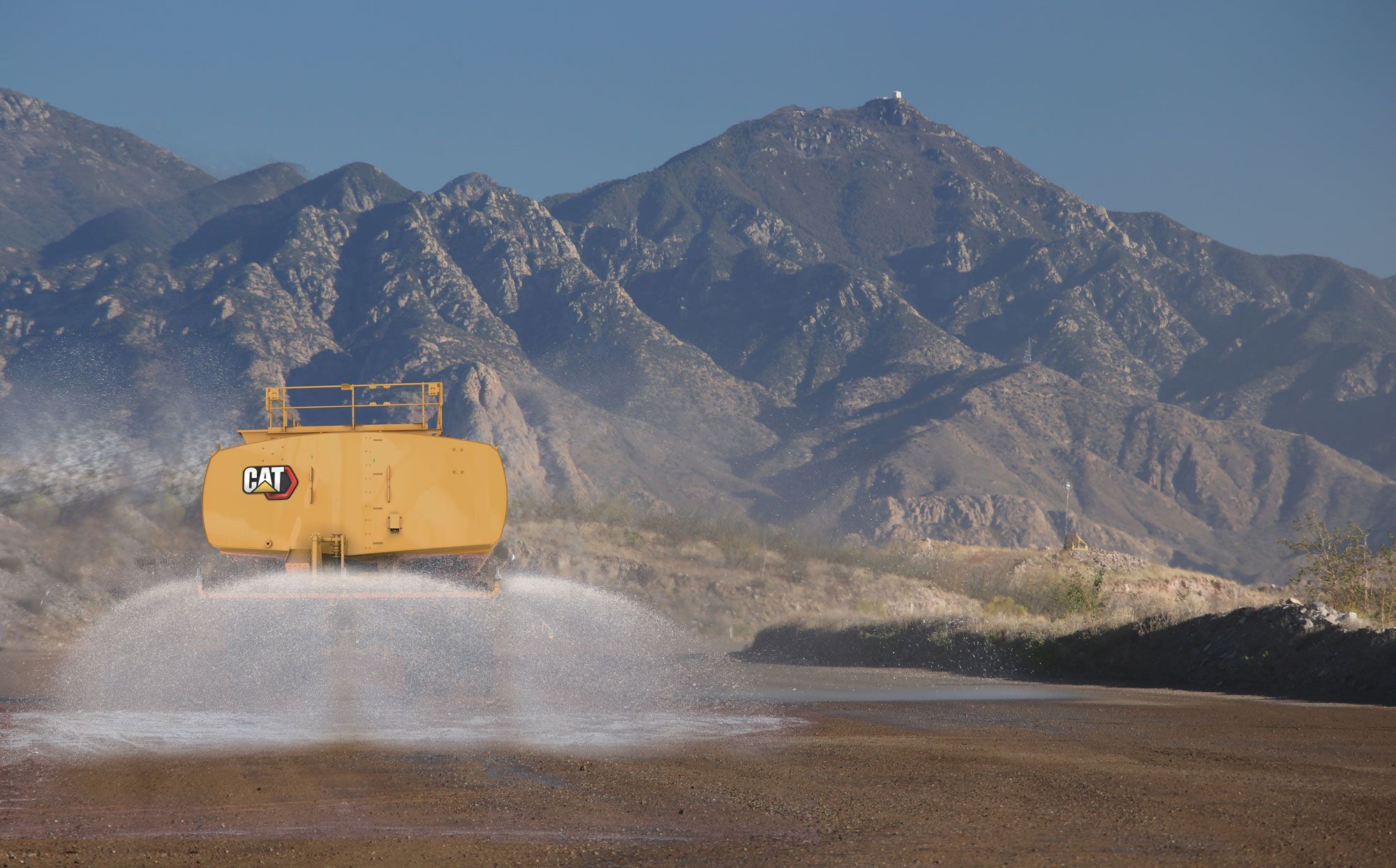

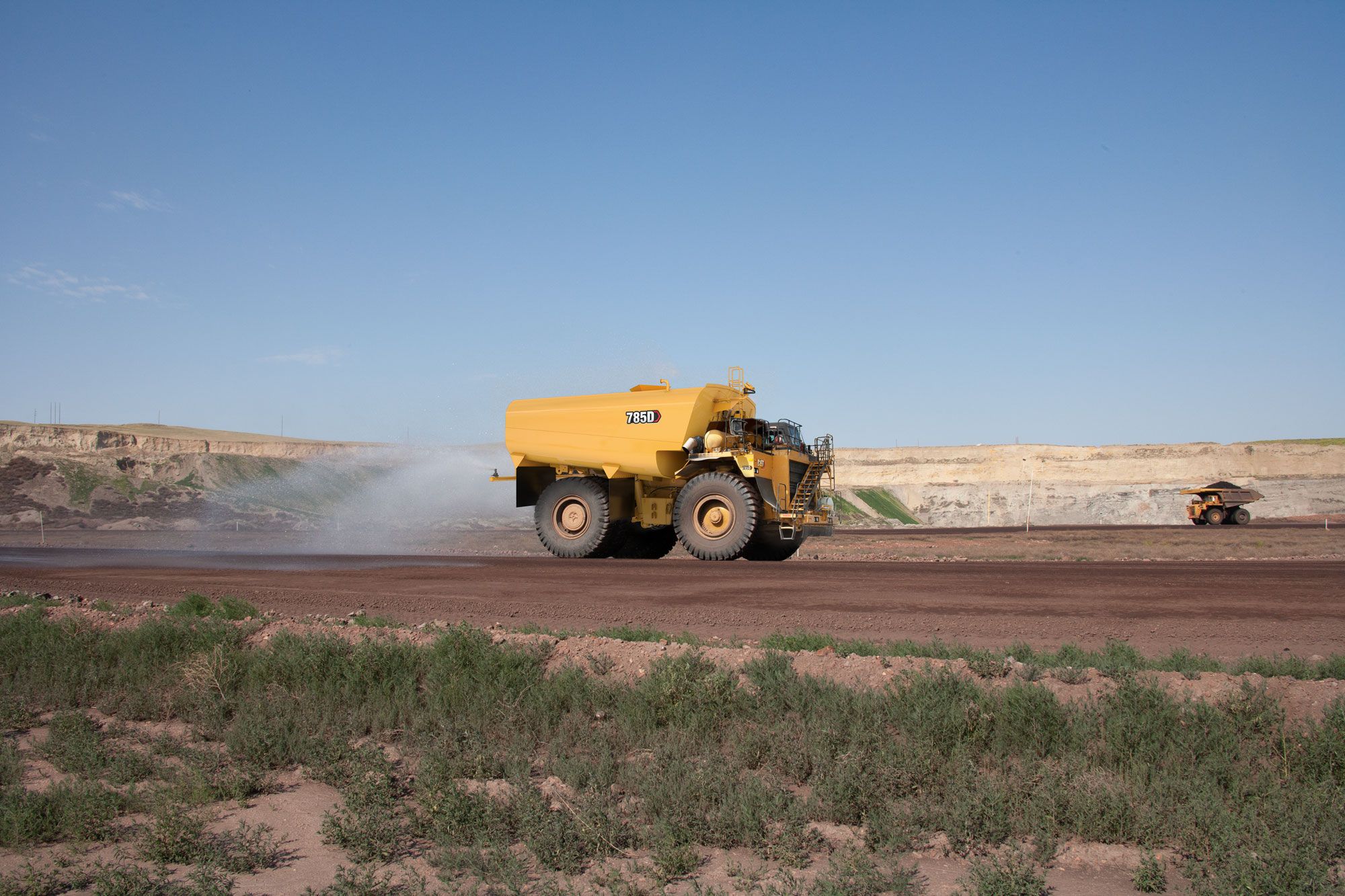

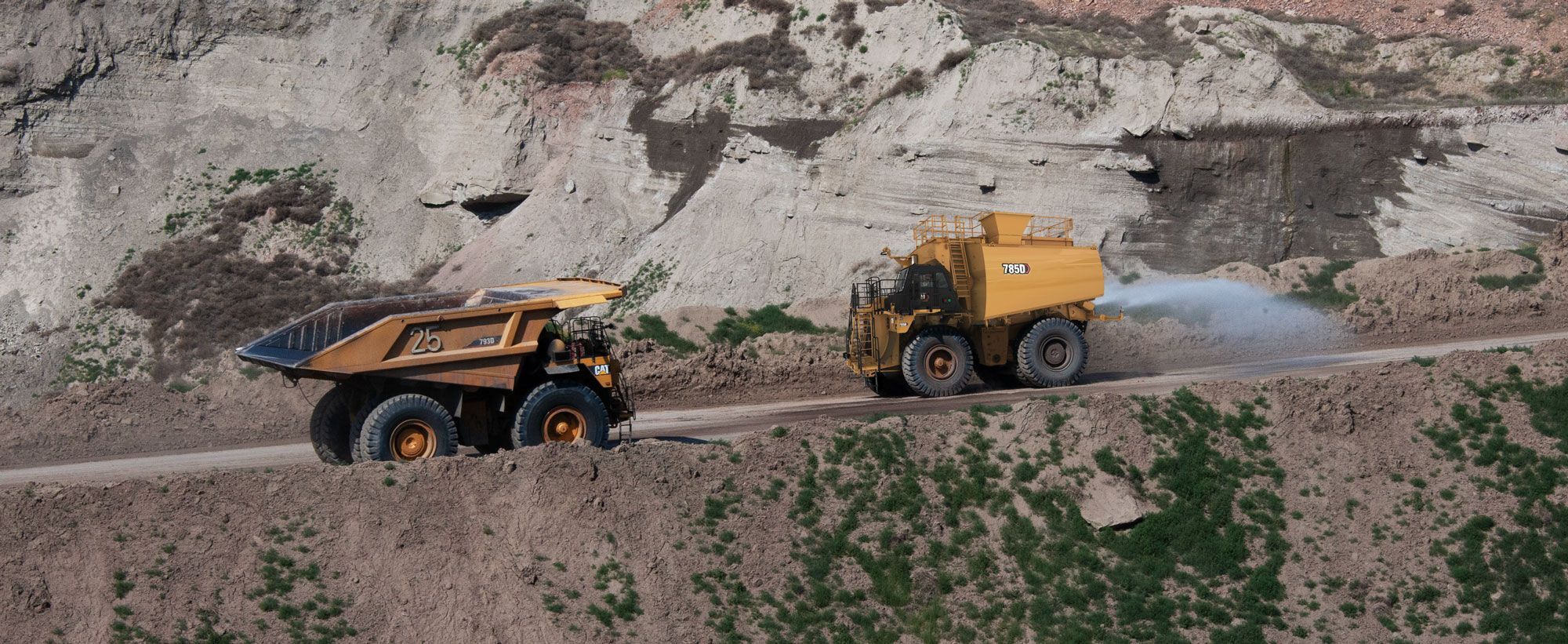

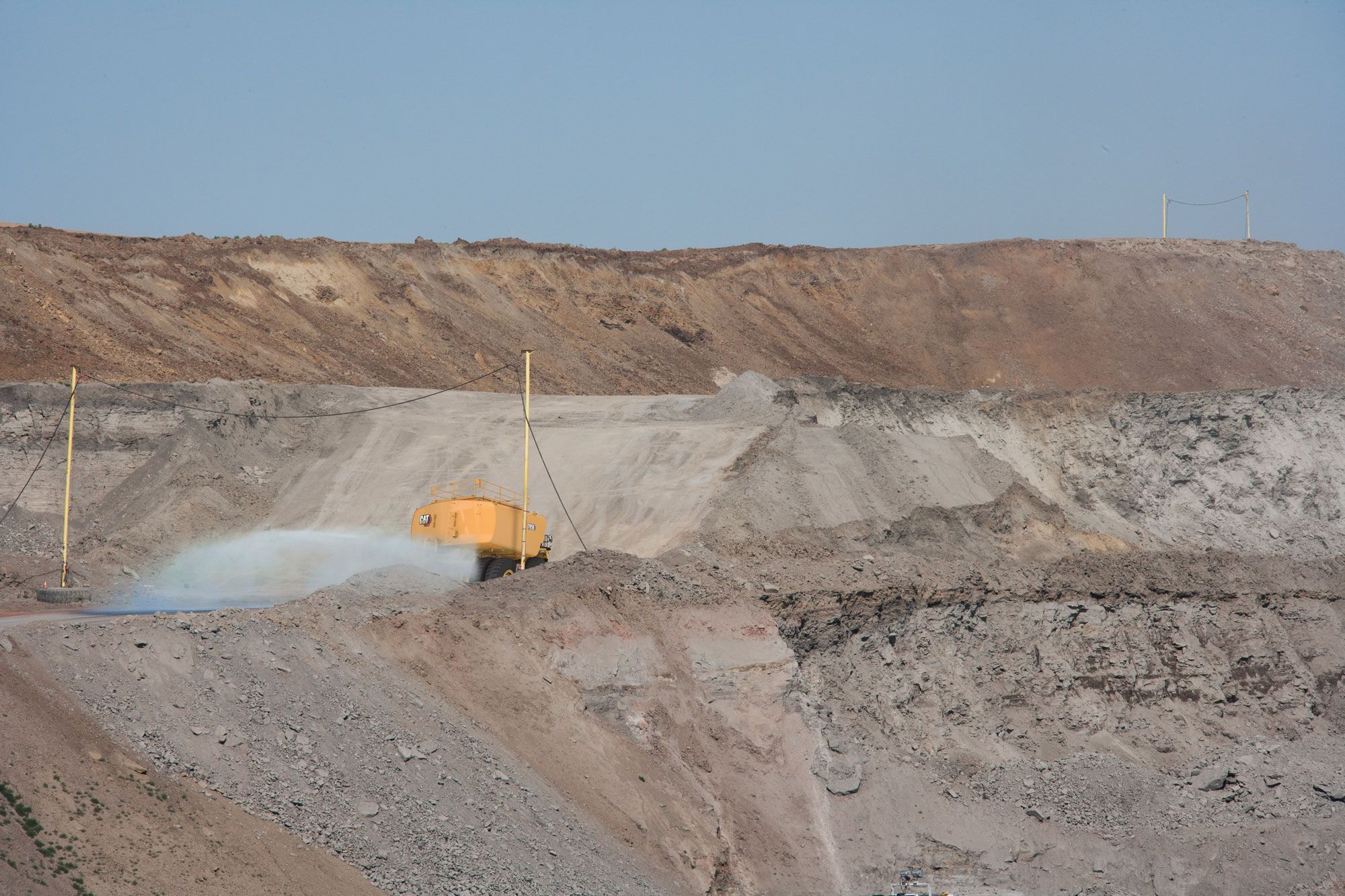

Cat® Water Solutions helps you efficiently reduce haul road dust to enhance safety and increase productivity at your job site, quarry, or mine. A fully integrated truck, tank, and water delivery system – connected with scalable levels of technology helps you solve overwatering and underwatering issues with a focus on sustainable operations. This turnkey solution with Cat branded tank offerings is sold and supported by the local Cat dealer you know and trust.
ENHANCED SITE SAFETY
COMFORTABLE CAB
OPTIMIZED PRODUCTIVITY
EFFICIENCY & SUSTAINABILITY
DO MORE WITH LESS FUEL
SCALABLE CONNECTIVITY
Serviceability
INTEGRATION & SUPPORT
Virtual Tours
Documents & Brochures
Standard Equipment
NOTE
- Standard and optional equipment may vary. Consult your Cat dealer for details.
ELECTRICAL
- Alarm, Back-up
- Alternator (105 A)
- Batteries, 93Ah, Low-maintenance, 12V (2)
- Converter, 12V electrical
- Lighting System
- Electrical System, 24V, 15A
SUSPENSION SYSTEMS
- Suspension, rear
OPERATOR ENVIRONMENT
- Dome courtesy light
- Gauges/Indicators
- Air conditioning
- Ashtray and cigarette lighter
- Coat hook
- Diagnostic connection port
- Entertainment Radio Ready
– 5 amp converter
– Speakers
– Antenna
– Wiring harness - Heater/defroster
- Horn
- VIMS
- TPMS
- Storage compartment
- Steering wheel, tilt, padded, telescopic
- ROPS cab, insulated/sound suppressed
- Tinted glass
- Window, electric powered, operator
- Sun visor
- Window, right side, hinged access/egress
- Windshield wiper (intermittent) and washer
CAT TECHNOLOGY PRODUCTS
- Adaptive economy mode
- Object detection (4 cameras, 4 radars)
- Product Link™ Ready (Level 1)
- TKPH/TMPH (Tons Kilometer Per Hour/ Tons Mile Per Hour)
- Work Area Vision System (WAVS)
- Cat MineStar Edge™: Level 1 - Basic (Equipment Tracking)*
- *Basic connectivity package comes standard on all Cat Water Solutions trucks with a 6-month complimentary service-based offering
POWERTRAIN
- Braking System
- Transmission
GUARDS
- Engine crankcase
- Driveline
- Fan and A/C
FLUIDS
- Extended Life Coolant to –35° C (–30° F)
OTHER STANDARD EQUIPMENT
- Body mounting group
- Air Line Dryer (2)
- Auto lubrication system (Lincoln)
- Dumping, Auxiliary Quick Connect for “Buddy Dumping”
- Steering, Auxiliary Quick Connect for Towing
- Continuous rear axle filtration
- Diagonal stairway, 600 mm (24 in)
- Driveline Operator Safety Guard
- Battery Disconnect
- Fast-fill Fuel System
- High speed crankcase oil change
- Reservoirs (Separate)
- S•O•S℠ sample ports
- Supplemental steering (automatic)
- Tie Down Eyes
- Tow Hooks, Front
- Traction Control System
- Vandalism Protection Locks
- Vital Information Management System (VIMS) includes: VIMS payload monitor, MAX payload and speed manager
CAT WATER DELIVERY SYSTEM (WDS)
- Controls: Factory installed and integrated into cab
- Water System Monitor: integrated into cab, programmable spray configurations, automatic diagnostic messages
- Variable Hydraulic Pump Drive: 1,200 gpm at speeds of 3 to 25 mph with auto shut-off and soft startup
- Stainless Steel Spray Heads: maintenance free, patented design resists corrosion
- Independent Hydraulic Cooling System: minimizes overheating
- Water Cannon: hydraulically controlled, integrated joystick with cab controls, optional nozzles
- Parts & service available through global Cat dealer network
Cat Branded Water Tank Offerings with Options
- Cat branded tanks include additional features and options commonly selected by customers in the industry.
– Splash guards, fill chute, and rock ejectors are standard.
– Hoist cylinder mounting on all tank offerings enhances serviceability
– Manufactured and supplied by recognized tank providers (covered by a Caterpillar warranty)
Additional information
| موديل المحرك | Cat® 3512C HD |
|---|---|
| المحرك - إجمالي القدرة - SAE J1995 | 1082 كيلووات ( 1450 حصان ) |
| المحرك - صافي القدرة - SAE J1349 | 1005 كيلووات ( 1348 حصان ) |
| المحرك - الانبعاثات | تحسين للوقود |
| المحرك - التجويف | 170 مم ( 6.7 بوصة ) |
| المحرك - الشوط | 215 مم ( 8.4 بوصة ) |
| المحرك - الإزاحة | 58.56 l ( 3573.6 بوصة³ ) |
| المحرك - ملاحظة (1) | صافي القدرة المعلن عنها هو القدرة المتاحة عند الحدافة عندما يكون المحرك مزوَّدًا بمروحة، ومنظف هواء، وكاتم صوت، ومولد تيار متردد مع سرعة محرك عند 1800 دورة في الدقيقة. |
| نظام توصيل المياه (WDS) من Cat - أقصى تدفق للمياه | 3785 لتر/دقيقة ( 1200 جالون (الولايات المتحدة)/دقيقة ) |
| نظام توصيل المياه (WDS) من Cat - الماء لكل رأس رش (الحد الأقصى) | 2270 لتر/دقيقة ( 600 جالون (الولايات المتحدة)/دقيقة ) |
| نظام توصيل المياه (WDS) من Cat - نطاق فتحة رأس الرش (الحد الأقصى) | 19 مم ( 0.75 بوصة ) |
| نظام توصيل المياه (WDS) من Cat - أقصى حجم للحطام الذي يتم شطفه عبر رأس الرش | 19 مم ( 0.75 بوصة ) |
| نظام توصيل المياه (WDS) من Cat - سعة الخزان الهيدروليكي لنظام الرش | 27.5 l ( 7.25 جالون (أمريكي) ) |
| نظام توصيل المياه (WDS) من Cat - أقصى عدد لرؤوس الرش الأمامية/الجانبية | 0 |
| نظام توصيل المياه (WDS) من Cat - أدنى عدد لرؤوس الرش الأمامية/الجانبية | 2 |
| نظام توصيل المياه (WDS) من Cat - الحد الأقصى للماء من المدفع (تباطؤ مرتفع) | 4732 لتر/دقيقة ( 1250 جالون (الولايات المتحدة)/دقيقة ) |
| نظام توصيل المياه (WDS) من Cat - أقصى مسافة لرش المدفع | 61 m ( 200 قدم ) |
| نظام توصيل المياه (WDS) من Cat - النوع | مضخة مياه رطبة/وصلة موتور هيدروليكي |
| نظام توصيل المياه (WDS) من Cat - ملاحظة | تغطية يمكن للمشغل اختيارها: 0,2-0,8 لتر/م² (4 كم في الساعة – 40 كم في الساعة ) / 0,05-0,2 جالون/قدم² (3 أميال في الساعة – 25 ميلاً في الساعة). قد لا تتوفر معدلات التغطية التي تزيد على 0,6 لتر/م² على السرعات الأعلى اعتمادًا على العدد والتكوين. |
| نظام توصيل المياه (WDS) من Cat - ملاحظة (1) | يتم التحكم في الفتح تلقائيًا بواسطة النظام لتحقيق تغطية الوضع التلقائي أو معدل تدفق الوضع اليدوي. |
| نظام توصيل المياه (WDS) من Cat - ملاحظة (2) | يتحكم رش الوضع التلقائي في تغطية المياه تلقائيًا حسب عدد الرؤوس المستخدمة والسرعة الأرضية التي يتم تحقيقها. |
| نظام توصيل المياه (WDS) من Cat - ملاحظة (3) | يتيح الوضع اليدوي للمشغل ضبط معدل تدفق مياه ثابت بغض النظر عن السرعة الأرضية. |
| نظام توصيل المياه (WDS) من Cat - ملاحظة (4) | تتطلب رؤوس الرش في أنظمة توزيع المياه المنافسة أدوات وصيانة لتغيير نمط التدفق والرش. وتُعَد Caterpillar هي الشركة الوحيدة التي لديها رؤوس رش نشطة متغيرة لتنظيم رش الماء. |
| نظام توصيل المياه (WDS) من Cat - ملاحظة (5) | يتم ضبط تدفق المياه باستمرار أثناء التشغيل للحفاظ على المياه وتحقيق التغطية المطلوبة ومعدل التدفق |
| تكوينات الخزان - سعة خزان الماء | حتى 121133 لتر (32000 جالون) |
| تكوينات الخزان - ملاحظة | يتم تقديم تكوينات الخزانات المتعددة بناءً على تفضيلات العميل والمواقع الإقليمية. نطاق سعة خزان المياه: 110000 – 121133 لتر (29059 – 32000 جالون) |
| مواصفات التشغيل - ملاحظة | نطاق سعة خزان المياه: 110000 – 121133 لتر (29059 – 32000 جالون) |
| تكوينات الخزان - وزن الماكينة (مع خزان مياه ممتلئ) | 480,655 lb – 520,237 lb / 218 022 kg – 235 976 kg |
| تكوينات الخزان - الوزن التشغيلي للماكينة الفارغة (بدون ماء / مع وقود) | 241,647 lb – 251,098 lb / 109 610 kg – 113 896 kg |
| تكوينات الخزان - خزان المياه - أقصى وزن فارغ (بدون نظام توصيل المياه (WDS)) | 57,320 lb – 66,769 lb / 26 000 kg – 30 286 kg |
| تكوينات الخزان - ملاحظة (1) | تشتمل الخزانات التي تحمل علامة Cat التجارية على خصائص وخيارات إضافية يختارها العملاء في المجال بشكل شائع. تعتبر واقيات الرذاذ وقناة التعبئة وقاذفات الصخور قياسية. |
| تكوينات الخزان - ملاحظة (2) | تركيب أسطوانة للمرفاع على جميع عروض الخزانات يعزز من إمكانية الخدمة. |
| مواصفات التشغيل - ملاحظة (2) | تغطية يمكن للمشغل اختيارها: 0,2-0,8 لتر/م² (4 كم في الساعة – 40 كم في الساعة ) / 0,5-0,2 جالون/قدم² (3 أميال في الساعة – 25 ميلاً في الساعة) |
| الأوزان - تقريبية - إجمالي الوزن المستهدف للماكينة | 249476 كجم ( 550000 رطل ) |
| الأوزان - تقريبية - وزن الشاسيه | 82022 كجم ( 180827 رطل ) |
| ناقل الحركة - أمامي - 1 | 12.1 كم/س ( 7.5 ميل/ساعة ) |
| ناقل الحركة - أمامي - 2 | 16.3 كم/س ( 10.2 ميل/ساعة ) |
| ناقل الحركة - أمامي - 3 | 22.2 كم/س ( 13.8 ميل/ساعة ) |
| ناقل الحركة - أمامي - 4 | 29.9 كم/س ( 18.6 ميل/ساعة ) |
| ناقل الحركة - أمامي - 5 | 40.6 كم/س ( 25.2 ميل/ساعة ) |
| ناقل الحركة - أمامي - 6 | 54.8 كم/س ( 34 ميل/ساعة ) |
| ناقل الحركة - خلفي | 11 كم/س ( 6.8 ميل/ساعة ) |
| ناقل الحركة - ملاحظة | أقصى سرعات سير مع إطارات 33.00-R51 القياسية. |
| مجموعات الإدارة النهائية - نسبة التروس التفاضلية | 2.10:1 |
| مجموعات الإدارة النهائية - نسبة المجموعة الكوكبية | 10.83:1 |
| مجموعات الإدارة النهائية - إجمالي نسبة الخفض | 22.75:1 |
| نظام الفرامل - سطح الفرامل - الأمامية | 61270 cm² ( 9497 in² ) |
| نظام الفرامل - سطح الفرامل - الخلفية | 89729 cm² ( 13908 in² ) |
| نظام الفرامل - معايير الفرامل | ISO 3450:2011 |
| رافعات الجسم - تدفق المضخة - التباطؤ العالي | 750 لتر/دقيقة ( 198 جالون/دقيقة ) |
| رافعات الجسم - إعداد صمام التصريف - الرفع | 17238 كيلو باسكال ( 2500 رطل لكل بوصة مربعة ) |
| رافعات الجسم - إعداد صمام التصريف - منخفض | 3450 كيلو باسكال ( 500 رطل لكل بوصة مربعة ) |
| رافعات الجسم - وقت رفع الجسم - التباطؤ العالي | 15.2 s ( 15.2 s ) |
| رافعات الجسم - وقت خفض الجسم - في حالة الطفو | 16.2 s ( 16.2 s ) |
| رافعات الجسم - وقت خفض الجسم - التباطؤ العالي | 15.9 s ( 15.9 s ) |
| توزيعات الأوزان - تقريبية - المحور الأمامي ـ مُحمَّلة | 33 % ( 33 % ) |
| توزيعات الأوزان - تقريبية - المحور الخلفي - مُحملة | 67 % ( 67 % ) |
| تعليق - المحور الخلفي - التأرجح | 5 ° ( 5 ° ) |
| معايير التوجيه | ISO 5010:2007 |
| زاوية التوجيه | 36 ° ( 36 ° ) |
| التوجيه - قطر الدوران - الأمامي | 29.8 m ( 97.7 قدم ) |
| الإطارات - الإطار القياسي | 33.00-R51 (E3 & E4) |
| الإطارات - ملاحظة (1) | القدرات الإنتاجية للشاحنة 785D، في ظل ظروف خاصة بمهمة معينة، هي قدرات الإطارات القياسية أو الاختيارية بالطن كيلومتر في الساعة (TKPH) (الطن ميل في الساعة (TMPH)) التي يمكن تجاوزها، وبالتالي تمثل حدود الإنتاج. |
| الإطارات - ملاحظة (2) | توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات. |
| سعات إعادة التعبئة للخدمة - خزان الوقود | 1893 l ( 500 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 379 l ( 100 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - علبة المرافق | 204 l ( 54 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - التروس التفاضلية - مجموعات الإدارة النهائية | 436 l ( 115 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان نظام التوجيه | 90 l ( 24 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التوجيه - بما في ذلك الخزان | 117 l ( 31 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام الفرامل والمرفاع - بما في ذلك الخزان | 641 l ( 169 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - محول عزم الدوران - نظام ناقل الحركة - بما في ذلك حوض الزيت | 248 l ( 65.5 جالون (أمريكي) ) |
| الكابينة - مكيف الهواء | 42780 وحدة حرارية بريطانية/كيلووات ساعة ( 18390 وحدة حرارية بريطانية/رطل ) |
| الكابينة - المسخن / مزيل الصقيع | 11070 كيلوجول/كجم ( 43930 وحدة حرارية بريطانية ) |
| الكابينة - معايير هيكل الحماية من الانقلاب (ROPS) (1) | يفي هيكل الحماية من الانقلاب (ROPS) الخاص بكبائن Caterpillar بمعايير ISO 3471:2008 الخاصة بهيكل الحماية من الانقلاب (ROPS). |
| الكابينة - معايير هيكل الحماية من الأجسام المتساقطة (FOPS) | يفي هيكل الحماية من المواد المتساقطة (FOPS) بمعايير ISO 3449:2005 من المستوى II لهيكل الحماية من المواد المتساقطة (FOPS). |
| الكابينة - ملاحظة (1) | مستوى ضغط الصوت المكافئ (Leq) لتعرض المشغل للصوت المقيس وفقًا لإجراءات دورة العمل المحددة في معايير ANSI/SAE J1166 MAY90 يبلغ 80 ديسيبل (A) لكبائن Caterpillar عند تركيبها وصيانتها واختبارها على نحو سليم مع إغلاق الأبواب والنوافذ. |
| الكابينة - ملاحظة (2) | يبلغ مستوى ضغط الصوت الخارجي للماكينة القياسية عند مسافة 15 م (49 قدم) طبقًا لإجراءات الاختبار المحددة في المعيار SAE J88 APR95 عند التشغيل الحركي بسرعة متوسطة 89 ديسيبل (A). |
| الكابينة - ملاحظة (3) | قد تحتاج إلى حماية السمع عند تشغيل الماكينة مع فتح محطة المشغل والكابينة (في حالة عدم إجراء الصيانة بالشكل الملائم أو فتح الأبواب/النوافذ) لفترات طويلة أو في البيئات الصاخبة. |
| Offering Type |
