793D

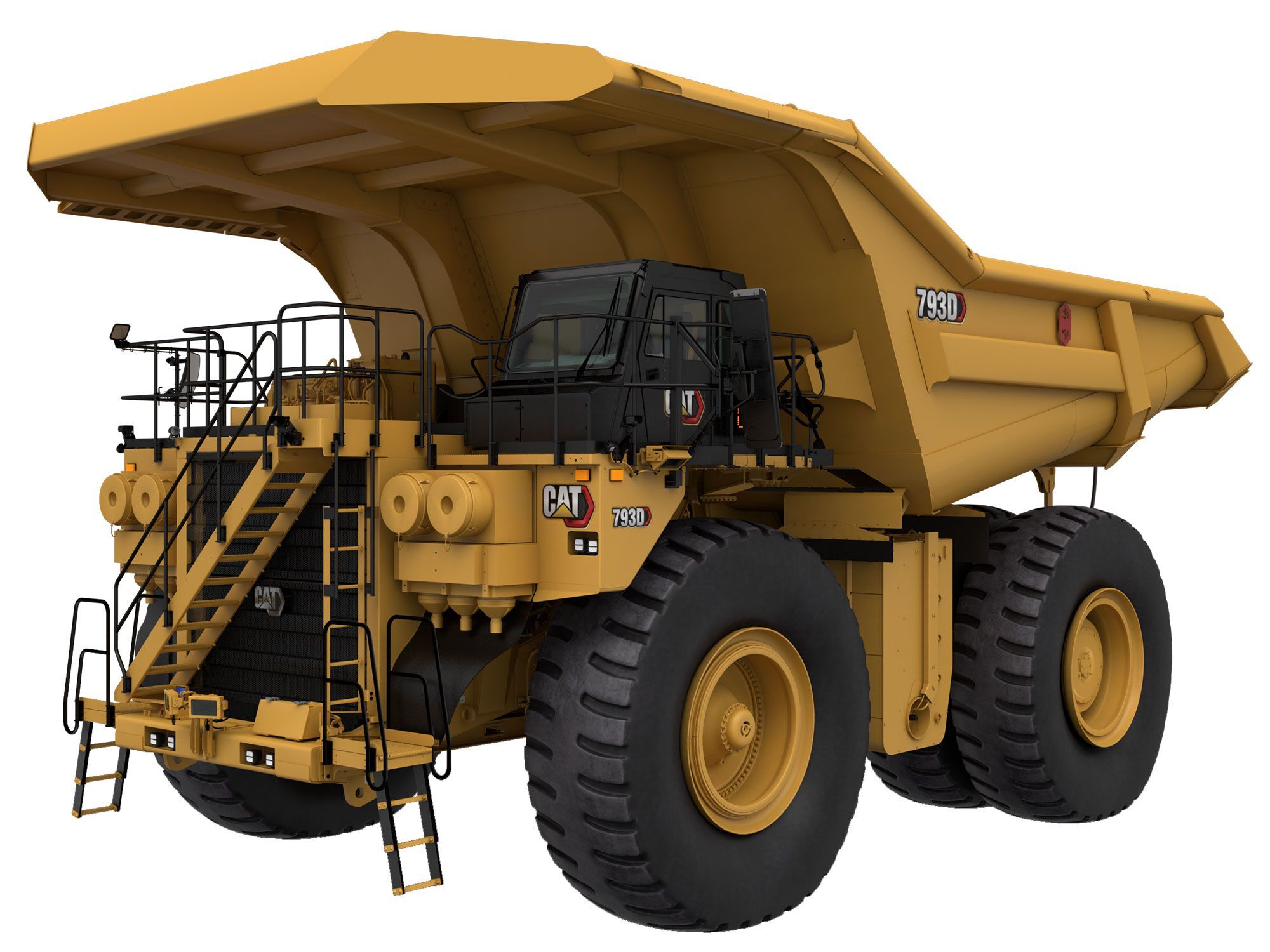

793D Mining Truck
The Cat® 793 Mining Truck was introduced more than three decades ago, and every model has continued to deliver excellent speed on grade, class-leading payload and long life — making it one of the most popular trucks in the mining industry. The 793D is no exception. The 793D delivers more power and performance for an increase in productivity, a class-leading empty weight that leads to optimized payload, and longer life for high operating hours, reduced costs and the opportunity to rebuild for multiple lives. The 793D is available in five configurations, making it the ideal choice for a wide variety of applications. It hauls more every load, every cycle and every shift. And it delivers a better bottom line to the most important mine in the world: yours.
PRODUCTIVITY
- The Cat 3516E quad turbocharged and aftercooled diesel engine produces 2,415 hp with over 12% increase in life compared to the previous 3516B HD engine, and enhanced power management capability for maximum hauling performance in the most demanding mining applications.
- The 23% net torque rise provides unequaled lugging force during acceleration, on steep grades and in rough underfoot conditions. Torque rise effectively matches transmission shift points for maximum efficiency and fast cycle times.
- The Cat six-speed power shift transmission and mechanical power train, matched with the electronic unit injection 3516B high displacement engine, provides consistent power and efficiency for peak power train performance
- The 793D has an empty machine weight advantage over competitive machines. It hauls more with every load while improving tire life, and reducing fuel burn and delivering faster cycle times during return hauls.
- Common rail hydraulics deliver up to 4% additional power to the ground rather than to functions that are not needed at the time.
SAFETY
- Access and egress are safer thanks to the 600-mm-wide (24-in-wide) stairway and walkways, slip-resistant surfaces and hand rails, plus optional powered access stairway. An optional rear cab access platform and handrail provide enhanced access to cab service panel and rear window.
- Superior control is delivered by a patented braking system that provides immediate, fade-resistant braking and retarding.
- The 793D is designed for excellent all-around visibility and clear sight lines, enhanced by wide-angle mirrors and the standard Cat MineStar™ Object Detection system, combines radar and camera systems to warn operators about light vehicles or stationary hazards within the immediate vicinity of their machines.
- Dumping operations are safer thanks to a body raised indicator, body retaining cable and reverse neutralizer when dumping.
- A secondary engine shutoff switch is located at ground level, and a battery disconnect switch is located directly above the front bumper, providing ground-level lockout of the electrical system.
OPERATOR COMFORT
- Operators enjoy an ergonomic layout, excellent all-around visibility, and controls, levers, switches and gauges that are positioned for ease of use.
- The cab has numerous features that enhance comfort and reduce fatigue, such as an air suspension seat, reduced vibration, heating and air conditioning, and sound suppression.
- Caterpillar designed integrated steering and suspension deliver excellent maneuverability, safe operation, lower operating costs,
- and a comfortable ride.
- The 793D comes standard with the Cat Comfort Seat with 3-point harness, which can be adjusted for proper height over the operator’s left shoulder. The unique ride zone indicator feature allows the air suspension to compensate for the operator’s weight and keeps the seat adjusted for the most comfortable positioning and ride.
SERVICEABILITY
- Time spent on regular maintenance procedures is reduced with easy access to daily service points and major components; ground-level access to tanks, filters, drains and engine shutdown; a maintenance platform that provides access to the engine engine, steering hydraulic tank and battery compartment; and an optional fast-fill service center, which enables high-speed fuel and oil exchange.
- The modular design of the new generation modular radiator reduces removal & installation time because the stairway, cowling, radiator, fan and fan motor remove together as a single unit.
- Enhanced serviceability and 500-hour service intervals are designed to increase machine availability and productivity.
- Electric connectors are sealed to lock out dust and moisture, harnesses are braided for protection, and wires are color- coded for easy diagnosis and repair.
- Individual cylinder heads are interchangeable for easy removal and visual inspection of internal parts.
DURABILITY AND LONG LIFE
- The 793D frame uses a box-section design, incorporating two forgings and 24 castings in high-stress areas with deep penetrating and continuous wrap-around welds to resist damage from twisting loads without adding extra weight. The mild steel frame provides flexibility, durability and resistance to impact loads.
- Resiliently mounted to the main frame to reduce vibration and sound, the integral ROPS is designed as an extension of the truck frame.
- Component life is enhanced thanks to the standard rear-axle continuous filtration feature. Cleaner oil helps promote lubrication that leads to longer life.
- The frame, powertrain, engine and components are built to be rebuilt — delivering multiple lives of like-new performance at a fraction-of-new price.
CAT BODIES
- Cat bodies are the best choice for the 793D. They’re designed to be an integral part of the entire vehicle system, ensuring you achieve maximum chassis life.
- The High Performance (HP) body features a lightweight, simplified and durable design that provides complete front machine coverage and extended overhead protection.
- Available in several sizes, the MSD II body is ideal for mature mines with good operational and maintenance practices. It can be lined or unlined, with a site-specific body designed to maximize performance.
- Intended for tough applications including greenfield sites and contracting mines, the Dual Slope body provides excellent load retention, maintains a low center of gravity with optimum load distribution and reduces shock loading.
- The specialty combination body for coal and coal overburden accommodates light density material while maintaining payload potential.
SUSTAINABILITY
- We’ve designed the 793D with a number of enhancements that lessen its impact on the environment. Features like oil renewal systems and continuous rear axle filtration decrease the amount of waste contributed to the environment.
- We continue to research alternative energy sources such as biofuels and a liquefied natural gas-supplied Dynamic Gas Blending solution, and we’re implementing power options like electrification and trolley to find new ways to reduce emissions.
- Cat engines are compatible with diesel fuel blended with lower-carbon intensity fuels such as biodiesel FAME (fatty acid methyl ester). They are also compatible with renewable fuels such as HVO (Hydrotreated Vegetable Oil) and GTL (Gasto-Liquid) alternative fuels that are drop-in replacements for diesel. HVO and GTL are acceptable for use in all Cat engines at any blend level and up to 100%.
- By rebuilding machines and components, the Cat Rebuild and Cat Reman programs preserve raw materials, conserve energy and reduce emissions.
VERSATILITY
- The 793D is available in five merchandising arrangements to meet your application needs: Standard, for balanced all-around performance; Extended Life Wheel Groups for long, uphill hauls; Extra Top Speed for long, flat hauls; Extra Retarding for long, downhill loaded hauls; and High Altitude Arrangement for operations above 2750 m (9,000 ft)
- The Cat Dynamic Gas Blending™ (DGB™) Retrofit Kit allows the 793D to use both liquefied natural gas and diesel fuel for operation in areas where LNG is readily available.
- The mechanical drive powertrain and power shift transmission provide unmatched efficiency and control on steep grades, in poor underfoot conditions and on haul roads with high rolling resistance.
TECHNOLOGY SOLUTIONS
- MineStar Command for hauling, an autonomous hauling solution proven to increase productivity up to 30%, is offered as a retrofit kit for the 793D.
- MineStar Fleet is a fleet monitoring system that can be used to measure, manage and maximize the overall hauling operation.
- The MineStar Detect in-cab Driver Safety System intervenes when it detects fatigue or distraction
- Machine health and condition monitoring solutions enable a proactive approach to maintenance.
Virtual Tours
Documents & Brochures
Standard Equipment
Brake System
- Oil-cooled, Multiple-disc, Front and Rear
- Parking
- Secondary, Emergency
Cab, ROPS
- Air Cleaner Service Indicator
- Air Conditioner
- Ashtray
- Cigarette Lighter
- Coat Hook
- Diagnostic Connector
- Electric Engine Control Fault Indicator
- Electric Window (Operator Only)
- Entertainment Radio Ready
- Glass, Tinted
- Heater/defroster: 11 070 kCal (43,930 Btu)
- Horn
- Insulated and Sound Suppressed
- Dome Courtesy Light
- Mirrors, Right and Left
- Quad-Gauge Panel
- Seat, Air Suspension w/3-piece compartment
- Seat, Passenger, Non-suspension
- Seat Belts, 75 mm (3 in) wide retractable
- Speedometer
- Steering, Automatic Supplemental
- Steering Wheel, Tilt, Padded, Telescopic
- Storage Compartment
- Sun Visor
- Tachometer
- Transmission Gear Indicator
- VIMS Keypad
- VIMS Message Center with Universal Gauge
- Windshield Wiper and Washer
Engine - Caterpillar 3516B HD EUI Diesel Engine
- Air Cleaner with Precleaner (2)
- Elevated Low Idle Control
- Ether Starting Aid, Automatic
- Multi-Point Oil Pressure Sensing
- Turbocharger (4)/Aftercooler
Ground Level
- Battery Disconnect
- Engine Shutdown
- VIMS Dataports (2)
Lighting System
- Back-up Lights, Halogen
- Direction Signals and Hazard Warning (Rear Halogen)
- Headlights, Halogen, With Dimmer
- LH Ladder Light and Service Deck Lights
- Stop and Tail Lights (LED)
- Under-hood Light
Reservoirs (Separate)
- Brake/Hoist
- Steering/Fan
- Transmission/Converter
Transmission
- 6-speed, Automatic Power Shift
- Body-up Shift Inhibitor
- Controlled Throttle Shifting
- Directional Shift Management
- Electronic Control and Downshift Inhibitor
- Lock-up Torque Converter
- Neutral Coast Inhibitor
- Neutral Start Switch, Reverse Shift Inhibitor
- Programmable Top Gear
- Reverse Neutralizer during Dumping
Additional information
| المحرك - إجمالي القدرة - SAE J1995 | 1801 كيلووات ( 2415 حصان ) |
|---|---|
| موديل المحرك | Cat® 3516B HD |
| المحرك - صافي القدرة - SAE J1349 | 1743 كيلووات ( 2337 حصان ) |
| المحرك - السرعة المقدرة | 1750 دورة في الدقيقة ( 1750 دورة في الدقيقة ) |
| المحرك - تصنيف الانبعاثات | وكالة حماية البيئة (EPA) الأمريكية من المستوى 1 |
| المحرك - التجويف | 170 مم ( 6.7 بوصة ) |
| المحرك - الشوط | 215 مم ( 8.5 بوصة ) |
| المحرك - الإزاحة | 78 l ( 4760 بوصة³ ) |
| المحرك - ملاحظة (1) | يتم تقديم المحرك 3516E حاليًا كترقية ملحقة اختيارية. |
| المحرك - ملاحظة (2) | تم اختبار صافي القدرة وفقًا للمعيار عند الحدافة عندما يكون المحرك مزودًا بنظام سحب هواء ونظام عادم ومولد تيار متردد. |
| الأوزان - تقريبية - إجمالي وزن الماكينة المقدر | 383848 كجم ( 846240 رطل ) |
| الأوزان - تقريبية - وزن الشاسيه | 121984 كجم ( 268929 رطل ) |
| الأوزان - تقريبية - وزن الجسم | 30700 كجم ( 67682 رطل ) |
| الأوزان - تقريبية - ملاحظة (1) | استشر جهة تصنيع الإطارات بخصوص أقصى حمل للإطار. |
| الأوزان - تقريبية - ملاحظة (2) | وزن الشاسيه مع الوقود الكامل والسوائل الكاملة والملحقات القياسية والإلزامية والرافعة ومجموعة تركيب الهيكل والجنوط والإطارات. |
| الأوزان - تقريبية - الحمولة الصافية الاسمية المقدرة | 232 t ( 256 ton (US) ) |
| توزيعات الأوزان - تقريبية - المحور الأمامي ـ مُحمَّلة | 33 % ( 33 % ) |
| توزيعات الأوزان - تقريبية - المحور الخلفي - مُحملة | 67 % ( 67 % ) |
| توزيعات الأوزان - تقريبية - ملاحظة | تحسين توزيعات الوزن مع جسم Cat. |
| مجموعات الإدارة النهائية - النوع | التخفيض المزدوج، كوكبية الدوران مع المحاور كاملة الطفو. |
| مجموعات الإدارة النهائية - نسبة التروس التفاضلية | 1:08:01 |
| مجموعات الإدارة النهائية - نسبة المجموعة الكوكبية | 16:01 |
| مجموعات الإدارة النهائية - إجمالي نسبة الخفض | 28.8:1 |
| ناقل الحركة - أمامي - 1 | 11.8 كم/س ( 7.3 ميل/ساعة ) |
| ناقل الحركة - أمامي - 2 | 15.9 كم/س ( 9.9 ميل/ساعة ) |
| ناقل الحركة - أمامي - 3 | 21.5 كم/س ( 13.4 ميل/ساعة ) |
| ناقل الحركة - أمامي - 4 | 29 كم/س ( 18.1 ميل/ساعة ) |
| ناقل الحركة - أمامي - 5 | 39.4 كم/س ( 24.5 ميل/ساعة ) |
| ناقل الحركة - أمامي - 6 | 54.3 كم/س ( 33.7 ميل/ساعة ) |
| ناقل الحركة - خلفي | 10.9 كم/س ( 6.8 ميل/ساعة ) |
| ناقل الحركة - أعلى سرعة - مُحملة | 54.3 كم/س ( 33.7 ميل/ساعة ) |
| الإطارات القياسية | 40.00 R57 |
| الإطارات - الجنوط | 29 بوصة x 57 بوصة |
| الإطارات - ملاحظة (1) | جنوط سريعة التغيير (QCR) ومحطة عجلات طويلة العمر (XLWS) اختيارية. |
| الإطارات - ملاحظة (2) | توصي Caterpillar العميل بتقييم جميع ظروف المهمة واستشارة جهة تصنيع الإطارات بخصوص الاختيار الملائم للإطارات وإمكانيات الطن كيلومتر في الساعة (TKPH)/الطن ميل في الساعة (TMPH). |
| نظام الفرامل - فرامل الخدمة | رباعية الأركان، رطبة الأقراص، مبردة بالزيت، هيدروليكية التشغيل |
| نظام الفرامل - فرملة قرصية رطبة أمامية منطقة السطح | 89 817 cm² ( 13921 in² ) |
| نظام الفرامل - الخلفية - منطقة سطح الفرامل القرصية الرطبة | 34 500 cm² ( 20847 in² ) |
| نظام الفرامل - المعايير | فرامل خدمة وثانوية: ISO 3450:2011 |
| نظام الفرامل - فرملة الانتظار | رباعية الأركان، متعددة الأقراص، تعمل بزنبرك، هيدروليكية التحرير |
| نظام الفرامل - فرملة الحمل | فرامل الخدمة الخلفية |
| السعة - جسم HP - عامل الملء 100% - في حالة الخفض | 112,6-151 م³ / 147-197,5 ياردة³ |
| السعة - جسم HP - عامل الملء 100% - في حالة التكديس (بنسبة 2:1 وفقًا لمعايير SAE)* | 162-191 م³ / 212-250 ياردة³ |
| السعة - جسم HP - عامل الملء 100% - ملاحظة (1) | استشر وكيل Cat المحلي فيما يتعلق بتوصيات الجسم. |
| رافعات الجسم - النوع | أسطوانات هيدروليكية مزدوجة ثنائية المرحلة مع صمام للصد. |
| رافعات الجسم - تدفق المضخة - التباطؤ العالي | 846 لتر/دقيقة ( 224 جالون/دقيقة ) |
| رافعات الجسم - إعداد صمام التصريف - الرفع | 20370 كيلو باسكال ( 2955 رطل لكل بوصة مربعة ) |
| رافعات الجسم - وقت رفع الجسم - التباطؤ العالي | 20.25 s ( 20.25 s ) |
| رافعات الجسم - وقت خفض الجسم - في حالة الطفو | 19.26 s ( 19.26 s ) |
| رافعات الجسم - الخفض الكهربائي للجسم - التباطؤ العالي | 17.51 s ( 17.51 s ) |
| تعليق - النوع | أسطوانات نيتروجين/زيت قائمة بذاتها، مثبتة بمسمار لمسمار، ملحقات بشوكة مقص مفصلية مزدوجة علوية وسفلية |
| تعليق - الشوط الفعال للأسطوانة - الأمامية | 130.5 مم ( 5.2 بوصة ) |
| تعليق - الشوط الفعال للأسطوانة - الخلفية | 105.5 مم ( 4.2 بوصة ) |
| تعليق - المحور الخلفي - التأرجح | +/- 4.9º |
| سعات إعادة التعبئة للخدمة - خزان الوقود - اختياري | 4922 l ( 1300 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التبريد | 973 l ( 257 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - علبة المرافق | 265 l ( 70 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - العجلات الأمامية - لكل واحدة | 22 l ( 6 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - مجموعة الإدارة النهائية - لكل مجموعة | 114 l ( 30 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - المجموعات التفاضلية | 832 l ( 220 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - خزان نظام التوجيه | 227 l ( 60 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام التوجيه - بما في ذلك الخزان | 341 l ( 90 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - محول عزم الدوران/نظام ناقل الحركة - بما في ذلك حوض الزيت | 189 l ( 50 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - الخزان الهيدروليكي للرافعة/الفرامل | 769 l ( 203 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - نظام الفرامل والمرفاع - بما في ذلك الخزان | 1375 l ( 363 جالون (أمريكي) ) |
| سعات إعادة التعبئة للخدمة - حوض محول عزم الدوران | 102 l ( 27 جالون (أمريكي) ) |
| الكابينة - مكيف الهواء | (HFC – وسيط التبريد 134A) 35100 وحدة حرارية بريطانية/ساعة |
| الكابينة - المسخن / مزيل الصقيع | 43930 Btu/h ( 43930 Btu/h ) |
| الكابينة - معايير هيكل الحماية من الانقلاب (ROPS) (2) | يفي هيكل الحماية من الانقلاب (ROPS) بمعايير ISO 3471:2008 ومعايير ISO 13459:2012 |
| الكابينة - معايير هيكل الحماية من الأجسام المتساقطة (FOPS) | يفي هيكل الحماية من الأجسام المتساقطة (FOPS) بمعايير ISO 3449:2005 المستوى II FOPS وISO13459:2012 المستوى II. |
| زاوية التوجيه | 36 ° ( 36 ° ) |
| التوجيه - قطر الدوران - الأمامي | 28.42 m ( 93.2 قدم ) |
| معايير التوجيه | ISO 5010:1992 |
| الأبعاد - الارتفاع - قمة هيكل الحماية من الانقلاب (ROPS) | 5584 مم ( 18.33 قدم ) |
| الأبعاد - الطول الإجمالي | 13589 مم ( 44.58 قدم ) |
| الأبعاد - قاعدة العجلات | 5905 مم ( 19.42 قدم ) |
| الأبعاد - المحور الخلفي - المؤخرة | 3997 مم ( 13.92 قدم ) |
| الأبعاد - الخلوص الأرضي | 1005 مم ( 3.3 قدم ) |
| الأبعاد - خلوص التفريغ | 1631 مم ( 5.33 قدم ) |
| الأبعاد - ارتفاع التحميل - فارغ | 6189 مم ( 20.33 قدم ) |
| الأبعاد - الارتفاع الكلي - الجسم مرفوع | 13714 مم ( 45 قدم ) |
| الأبعاد - عرض الإطار الأمامي للخط المركزي | 5610 مم ( 18.5 قدم ) |
| الأبعاد - خلوص وقاء المحرك | 1294 مم ( 4 قدم ) |
| الأبعاد - العرض الإجمالي للمظلة | 8592 مم ( 28.2 قدم ) |
| الأبعاد - عرض الهيكل الخارجي | 8007 مم ( 23.92 قدم ) |
| الأبعاد - عرض الجسم الداخلي | 7300 مم ( 26.33 قدم ) |
| الأبعاد - ارتفاع المظلة الأمامية | 7375 مم ( 24.2 قدم ) |
| الأبعاد - المحور الخلفي - الخلوص | 1128 مم ( 3.33 قدم ) |
| الأبعاد - عرض الإطار الخلفي المزدوج للخط المركزي | 4963 مم ( 16.25 قدم ) |
| الأبعاد - العرض الإجمالي للإطارات | 7605 مم ( 24.92 قدم ) |
| الأبعاد - الطول الإجمالي للجسم | 12862 مم ( 42.17 قدم ) |
| الأبعاد - طول الجسم الداخلي | 7712 مم ( 25.3 قدم ) |
| الأبعاد - عمق الجسم الداخلي - الحد الأقصى | 2330 مم ( 7.64 قدم ) |
| الأبعاد - عرض التشغيل | 7680 مم ( 25.17 قدم ) |
| معايير الصوت | .ANSI/SAE J1166 MAY90 |
| مواصفات التشغيل - الحد الأقصى لسعة الحمولة الصافية | مخصص |
| الأوزان - تقريبية - نطاق وزن الجسم | 21 795 – 54 431 كجم / 48050 – 120000 رطل |
| الفرامل - المعايير | J-ISO 3450 JAN88, ISO 3450:1996 |
| معايير هيكل الحماية من الانقلاب (ROPS) | .ISO 3471:1994 |
| Offering Type |
Related products
-
Mining Trucks
794 AC
View Details -
Mining Trucks
785D
View Details -
Mining Trucks
798 AC
View Details -
Mining Trucks
796 AC
View Details
