D10

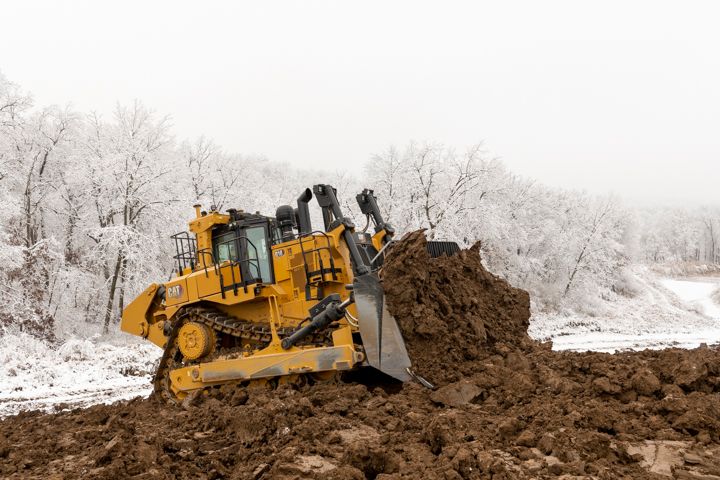

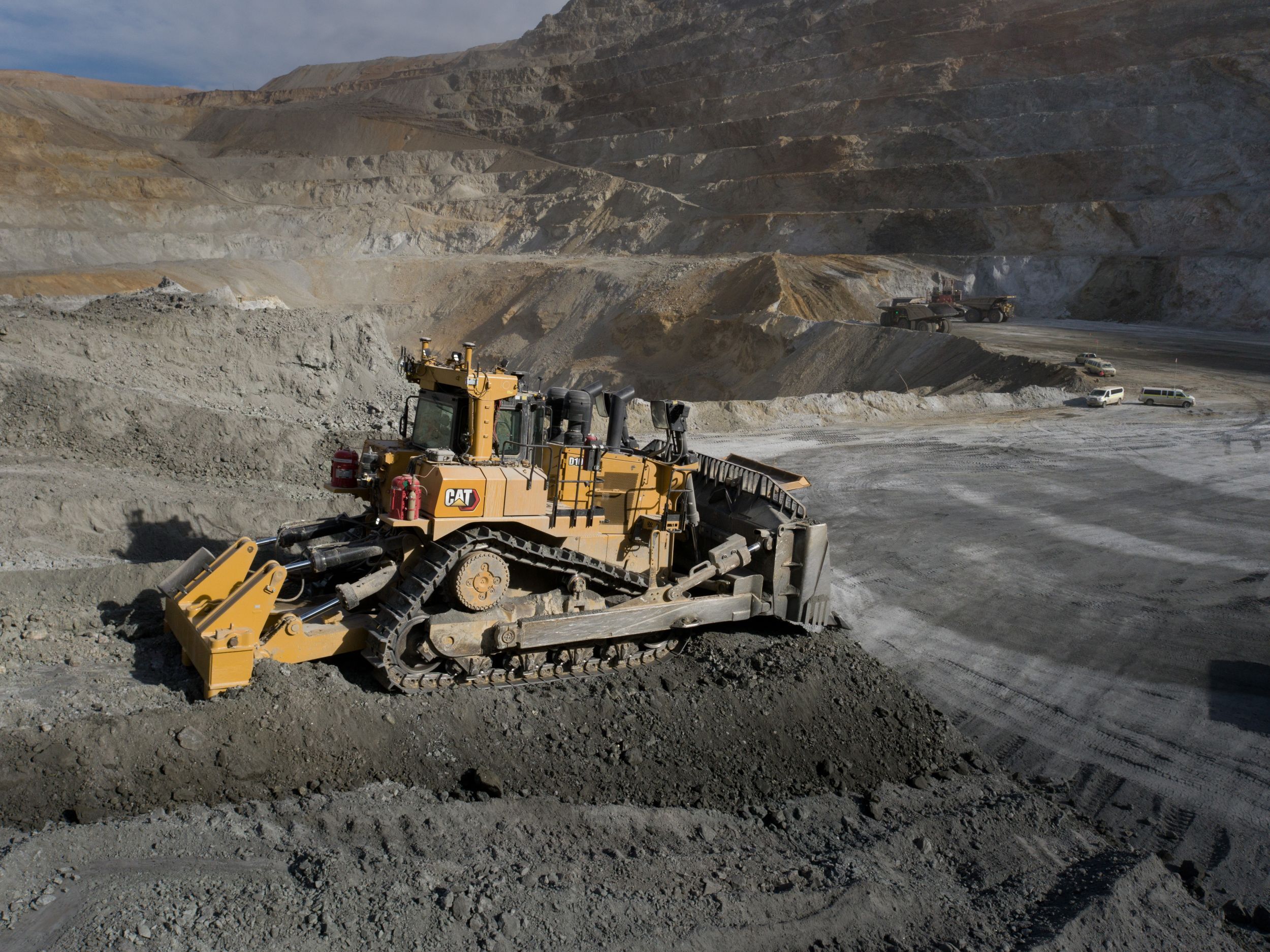

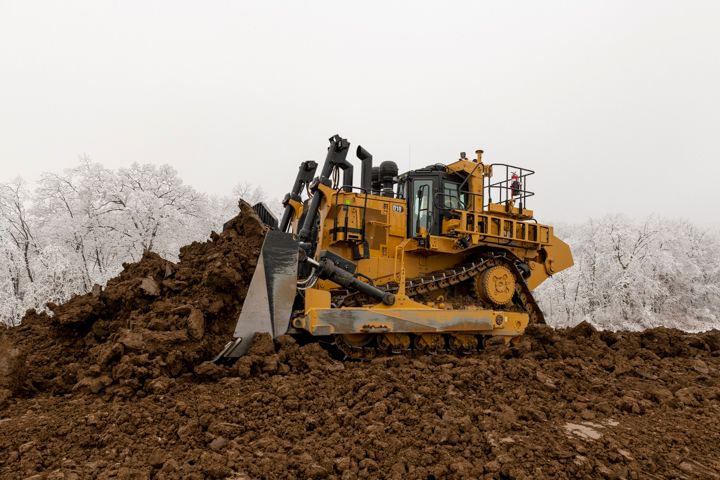

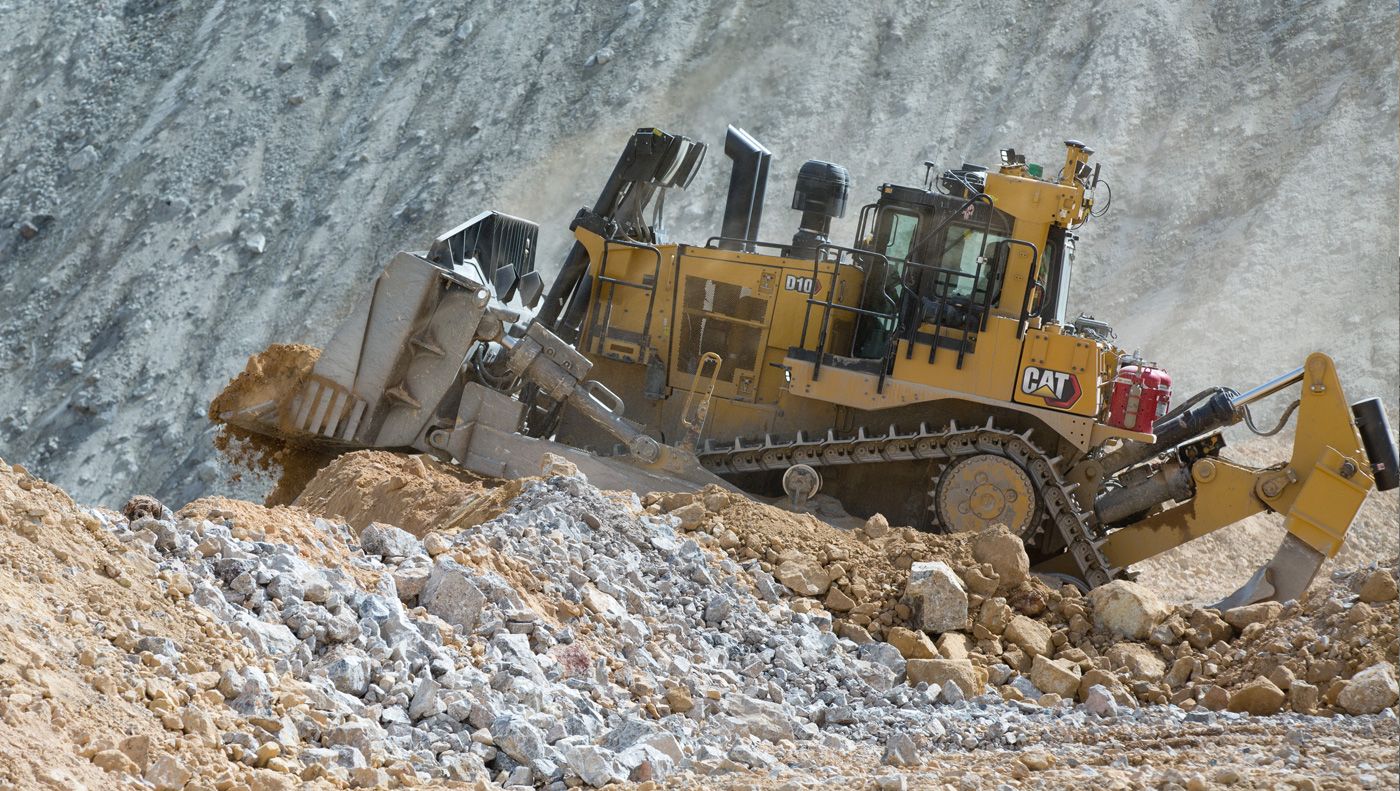

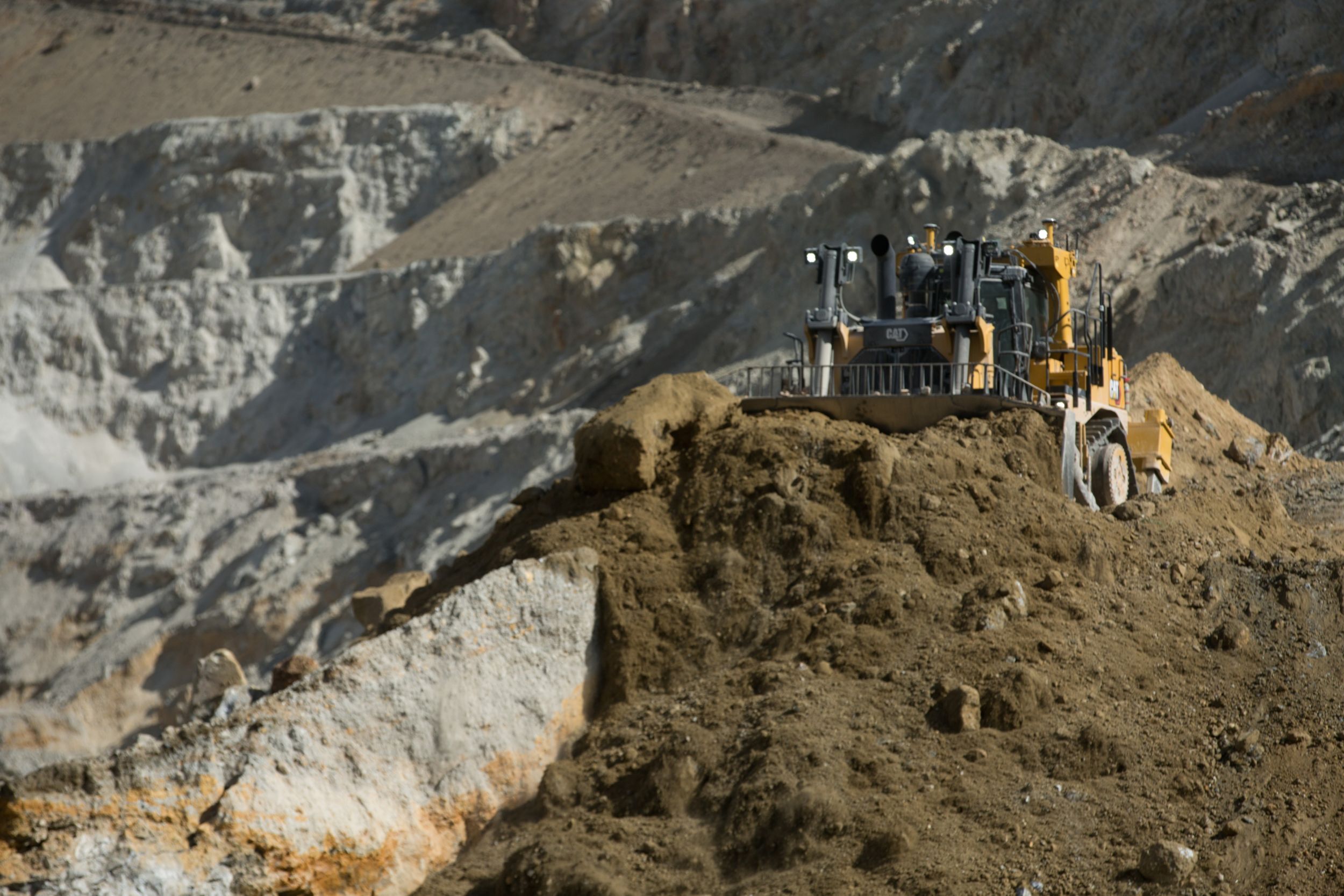

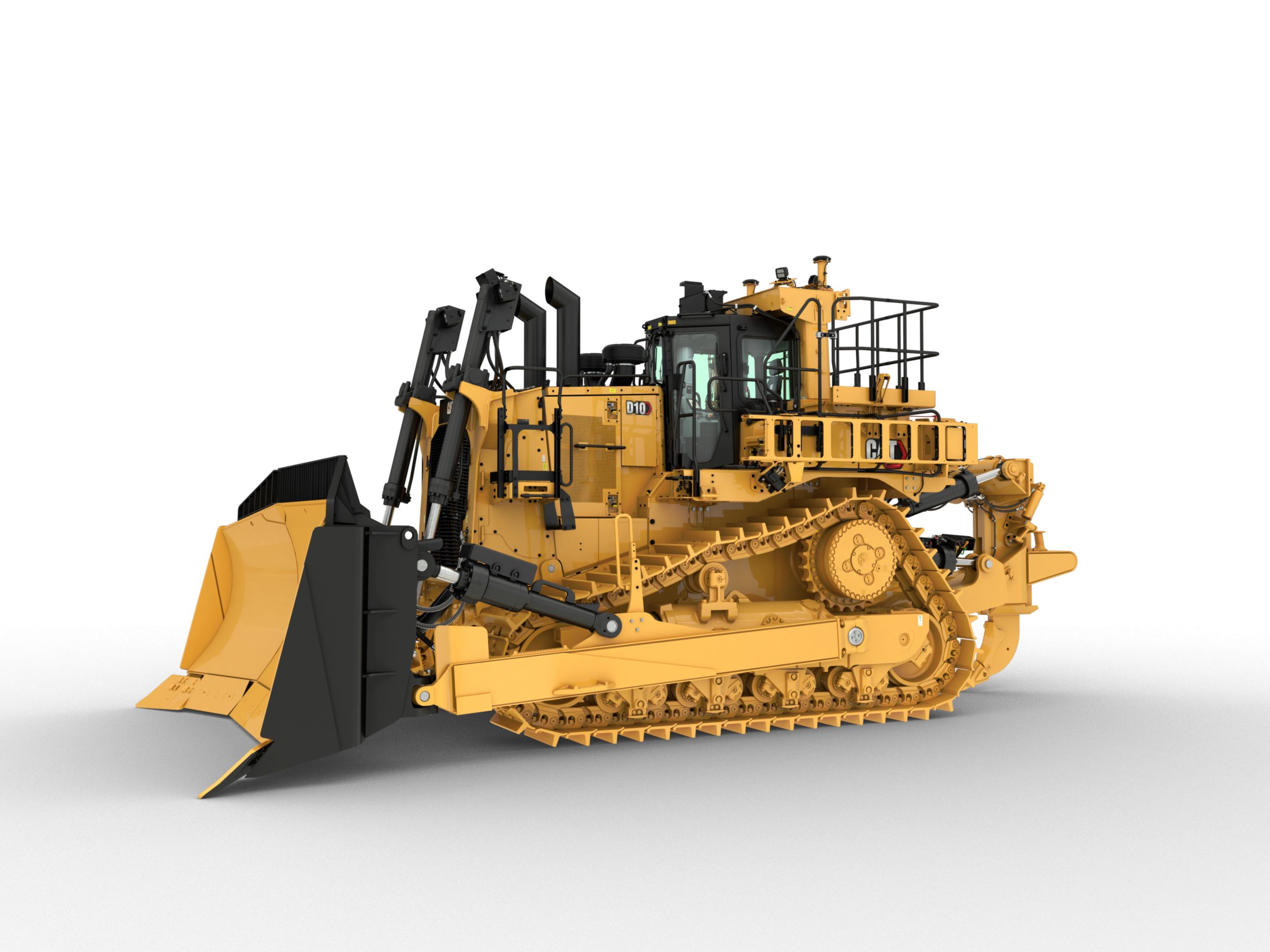

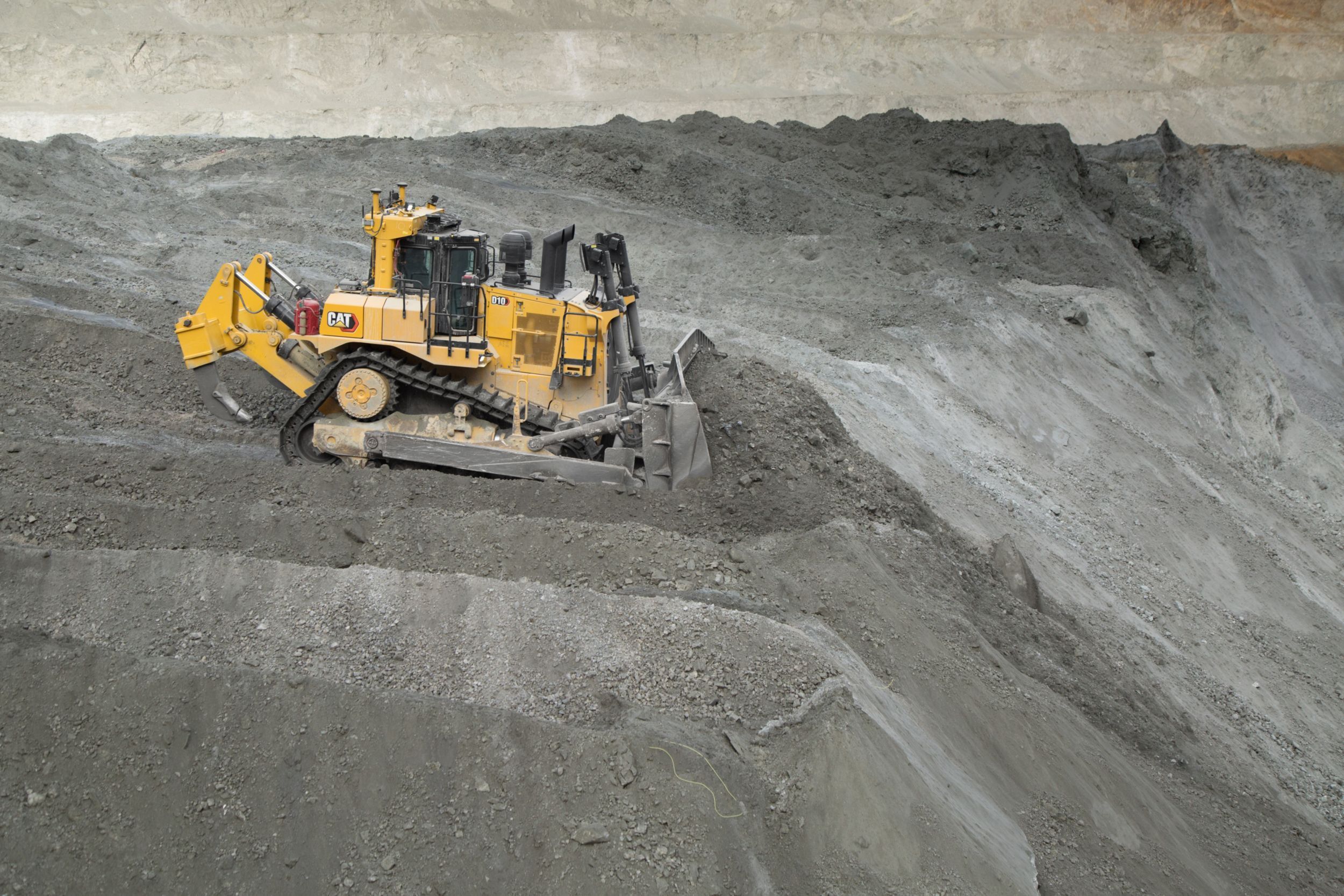

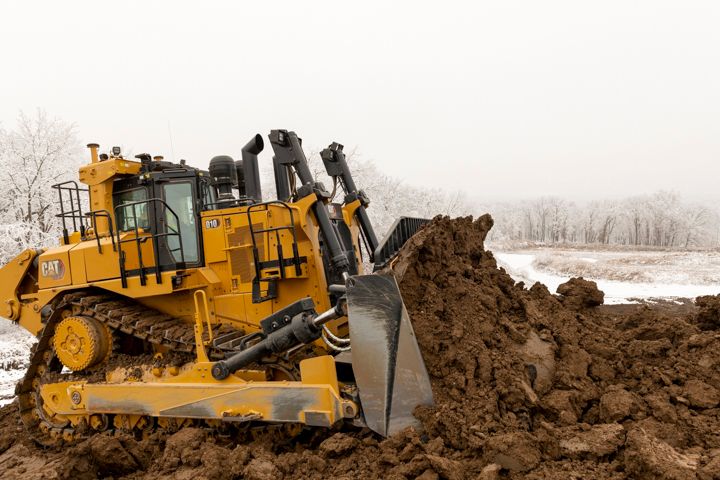

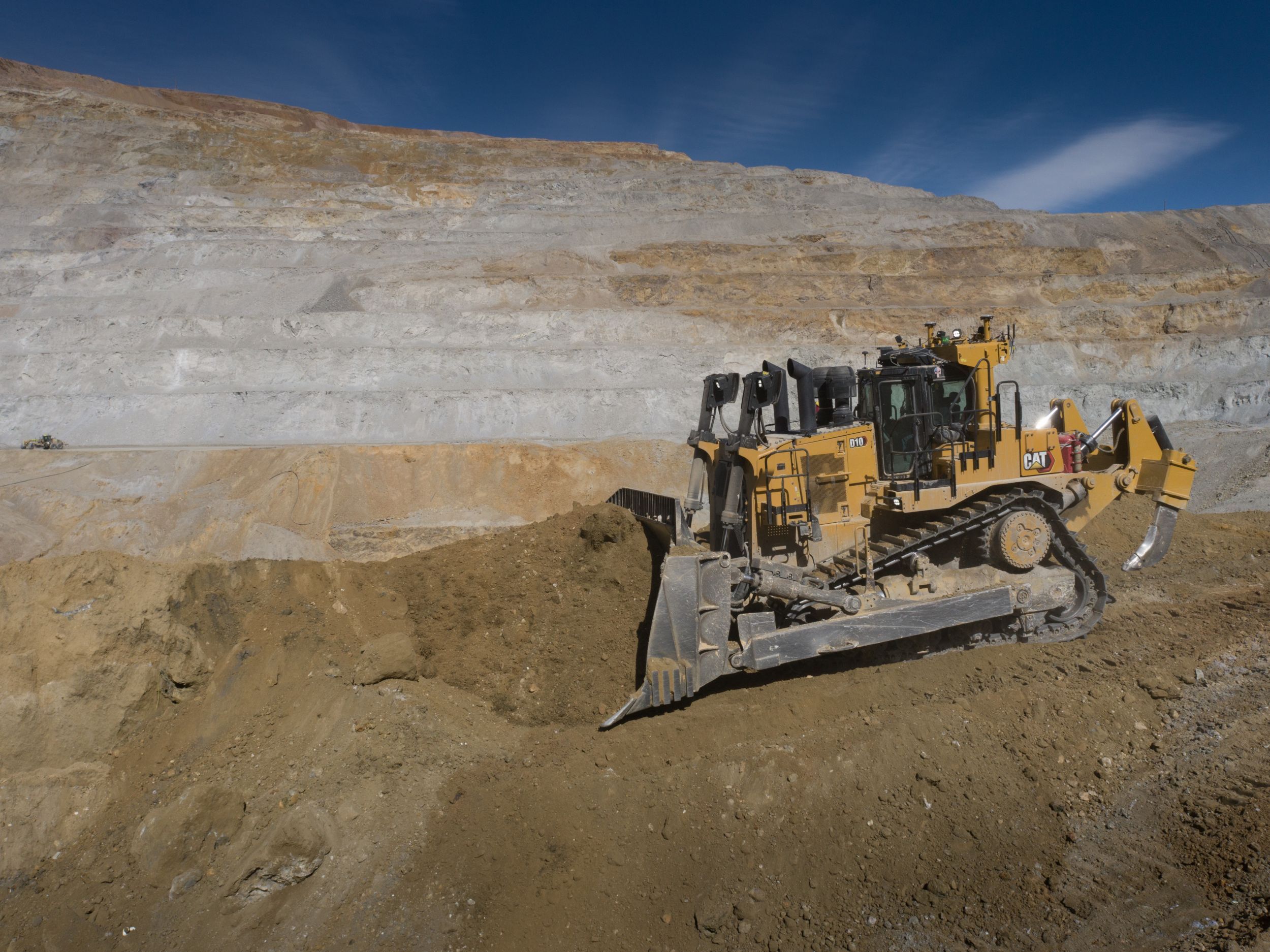

D10 Dozer
The Cat® D10 Dozer is innovative by design — developed by a team of experts who follow a design approach that incorporates feedback from the field with industry-leading technologies to deliver a dozer that continues to advance with every model. The new D10 is no exception. It’s more efficient, so it burns less fuel. It’s more serviceable, so you’ll experience less downtime. It’s more durable, so you’ll spend less over its lifetime. And it’s more productive — so you’ll spend less time putting more profitability to your bottom line.
PERFORMANCE & EFFICIENCY
- The torque converter with stator clutch automatically frees up the stator when torque multiplication is not required under low load, resulting in higher drivetrain efficiency for reduced fuel consumption.
- High-horsepower reverse speeds up non-productive traveling for faster cycle times and up to 8% higher productivity.
- The high-efficiency load-sensing hydraulic system improves hydraulic implement response and fuel efficiency.
- The in-cab multifunction touchscreen display is the operator’s gateway to monitoring machine performance and a convenient way to modify machine parameters to tailor performance to the current task.
OPERATOR COMFORT
- The cab is unparalleled, with enhanced ergonomics, a fully adjustable air suspension seat and and controls that are easy to access and operate.
- The suspended undercarriage absorbs impact and reduces shock loads transferred to the operator by up to 50% for a smoother, more comfortable ride.
- The automatic climate control system automatically adjusts heating and air conditioning controls to maintain a consistent temperature throughout the day.
- Low-effort electronic steering, ripper and dozer controls are easily accessible and provide sure, precise maneuvering.
SAFETY
- The operator station offers an exceptional viewing area, with a tapered hood, notched fuel tank, and narrow ripper carriage to give the operator a clear line of sight to front and rear work areas.
- The optional 360 Vision camera system and in-cab display further enhance visibility.
- An optional powered ladder with lockout protection improves access and egress.
- Ground-level access, forward-hinging cab door, removed lift cylinder grease points and secondary retention on hinged belly guards provide a greater level of safety for service personnel.
PRODUCTIVITY
- The in-cab touchscreen Information Display is larger, faster, and more powerful with increased memory and intuitive menu structure.
- The optional Work Monitor screen collects machine data and provides real-time feedback on machine performance to optimize productivity.
- Standard Dual Tilt allows the operator to optimize blade pitch angle, improving load control and making it possible to carry material instead of only pushing it.
- The C27 engine automatically switches engine power settings based on direction of travel, delivering 20% more power in reverse for reduced cycle times.
TECHNOLOGY & INNOVATION
- Standard Dual-Tilt Automated Blade Assist (ABA) increases efficiency while reducing operator workload, making use of preset blade pitch positions for the load, carry and spread portions of the cycle.
- AutoCarry™ (optional) automates blade lift to maintain desired blade load, improve load consistency and reduce track slip.
- Automatic Ripper Control (optional) automatically controls ripper height to limit track slip, reducing operator fatigue.
- Optional Cat Grade Control 3D uses dual ROPS-mounted GNSS antennas and in-cylinder sensors to provide precise positioning of the cutting edge.
CAT MINESTAR™ SOLUTIONS
- The D10 comes out of the factory ready to integrate Cat MineStar™ technology, which takes accuracy, efficiency and safety even further.
- MineStar Command for dozing offers multiple levels of remote control and even semiautonomous operation, helping increase operator safety and comfort—as well as the productivity of the dozer fleet.
- MineStar Terrain with Automatic Blade Control feature provides full automatics, full blade load and overcut protection integrated into the machine control system.
- MineStar Terrain for grading monitors ore bodies, bench heights, cycle times and volume of material cut and filled. Inputs from the office tell operators where to dig or cut, how much material to move, when they’ve moved enough and even if they’ve moved too much.
SERVICEABILITY
- Fully integrated Cat AutoLube Solution
- Replaceable push-arm trunnion bearing inserts
- Large engine oil sump with 50% more capacity, enabling extended oil change intervals and higher average oil quality.
- Single plane cooling system paired with large radiator access covers for improved core cleaning.
- Remote Flash software allows updates to be performed remotely
BLADES & ATTACHMENTS
- The perfect match for the D10, Cat blades are aggressive in tough materials and offer superior loadability.
- Work-tool options are available for applications requiring high-capacity blades for light materials.
- Cat blades have the ability to resist torsional bending and distortion and offer increased wear resistance without sacrificing machine balance or performance.
- Specialty attachments include single-shank ripper, multi-shank ripper and counterweight.
BUILT TO GO THE DISTANCE
- Increased oil pan capacity improves oil quality and engine life.
- The single plane cooling system reduces heat load for longer component life.
- The frame, powertrain and main components are built to be rebuilt for a cost-effective second life of like-new performance at a fraction-of-new price.
SUSTAINABILITY
- The D10 is designed to use less fuel, which reduces engine emissions
- The Tier 4 Final engine reduces NOx and particulate matter, plus the engine is compatible with diesel fuel blended with lower-carbon intensity fuels such as biofuels and renewable fuels.
- Features like extended life filters and longer maintenance intervals decrease the amount of waste contributed to the environment.
- By rebuilding machines and components, the Cat Rebuild and Cat Reman programs preserve raw materials, conserve energy and reduce emissions. In addition, retrofits and upgrades for older machines incorporate efficiency improvements and emission reductions, and keep them in production longer to conserve energy and minimize the need for raw materials.
- Increased commonality of systems and components, plus a reduction in unique part numbers, reduces waste and lowers owning and operating costs.
Videos
Virtual Tours
Documents & Brochures
Standard Equipment
OPERATOR ENVIRONMENT
- Air Conditioner and Heater with Automatic Climate Control
- Seat — Cloth with Air Suspension
- Cab Glass — Single-Pane Tinted Safety
- Rollover Protection System (ROPS)/Falling Object Protection (FOPS), Sound-Suppressed Cab
- High-Definition Primary Touchscreen Display
- Cab Access – Blade Push Arm Steps and Grab Handle
- Visibility – Rearview Mirror
TECHNOLOGY
- VIMS
- Cat Product Link™ Elite (cellular)
- Automated Blade Assist (ABA)
POWER TRAIN
- Stator Clutch Torque Divider – Electronic Control
- Powershift Transmission – Three-Speed Electronic Shift
- High-Performance Single-Plane Cooling Package with Aluminum Radiator
- Cat C27 Engine – U.S. EPA Tier 4 Final or Tier 2 Equivalent
UNDERCARRIAGE
- Lifetime-Lubricated Rollers and Idlers
- Suspension-Type Undercarriage
- Track Shoe (ES): 610/710/785 mm (24, 28, 31 inch) Width
HYDRAULICS
- Electronically Controlled, Load-Sensing Dozer Lift and Tilt
- Electronically Enabled Blade – Quick Drop
- Electronically Controlled, Load-Sensing Ripper Lift and Pitch
- Dozer Blade – Dual Tilt, Guarded Lines
ELECTRICAL
- 24V Electric Start
- Batteries – 2× 200-Amp Hour, 12V
- Battery Isolation - Single Pole
- Lights – LED – 13 Positions
SERVICE AND MAINTENANCE
- Replaceable Bearings – Push Arm and Ripper
- Radiator Guard – Swing-Out Access Doors
- Ground-Level Fast Fuel Fill
- Ground-Level Electrical Service Station
- Diagnostic Connector
- Bottom Guards - Hinged with Release Catch
- Scheduled Oil Sampling (S·O·S) Fluid Sampling Ports
- Ecology Fluid Drains – All Compartments
Additional Information
| المحرك - وكالة حماية البيئة (EPA) الأمريكية من المستوى 4 النهائي/الاتحاد الأوروبي المرحلة V - ملاحظة (5) | **صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمنظف هواء، وكاتم صوت، ومولد تيار متردد ومروحة وأدوات تحكم في انبعاثات المحرك حسب الحاجة عند درجة حرارة محيطة 25 درجة مئوية. |
|---|---|
| المحرك ـ مكافئ لمعيار وكالة حماية البيئة الأمريكية (EPA) من المستوى 2 - ملاحظة (5) | **صافي القدرة المعلن هو القدرة المتوفرة عند الحدافة عندما يكون المحرك مزوَّدًا بمنظف هواء، وكاتم صوت، ومولد تيار متردد ومروحة وأدوات تحكم في انبعاثات المحرك حسب الحاجة عند درجة حرارة محيطة 25 درجة مئوية. |
| سعات خزان الوقود - خزان الوقود - الحجم الإجمالي | 1269 l ( 335.2 جالون (أمريكي) ) |
| سعات السوائل - إعادة تعبئة نظام التبريد - المحرك المكافئ للمستوى 4 النهائي | 175 l ( 46.2 جالون (أمريكي) ) |
| سعات السوائل - حوض علبة مرافق المحرك | 103 l ( 27.2 جالون (أمريكي) ) |
| سعات السوائل - مجموعة نقل الحركة - الحجم الإجمالي | 308 l ( 81.4 جالون (أمريكي) ) |
| سعات السوائل - مجموعة نقل الحركة - حجم إعادة التعبئة | 283 l ( 74.8 جالون (أمريكي) ) |
| سعات السوائل - مجموعة الإدارة النهائية (كل على حدة) | 46 l ( 12.2 جالون (أمريكي) ) |
| سعات السوائل - إطارات بكرات الجنزير (كل على حدة) | 64 l ( 16.9 جالون (أمريكي) ) |
| سعات السوائل - زيت أعمدة محور الارتكاز | 36 l ( 9.5 جالون (أمريكي) ) |
| سعات السوائل - خزان النظام الهيدروليكي | 122 l ( 32.2 جالون (أمريكي) ) |
| الأوزان - الوزن التشغيلي | 70 256 كجم ( 154,888 رطل ) |
| الأوزان - وزن الشحن | 50 684 كجم ( 111,739 رطل ) |
| الأوزان - ملاحظة (1) | يشتمل وزن D10 في أثناء التشغيل على سائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل الحماية من الانقلاب (ROPS)، وكابينة الحماية من الأجسام المتساقطة (FOPS)، والبلدوزر SU ABR، والكسارة الأحادية الساق الساحبة للسنون، والوقود السريع، ومداسات للخدمة القاسية مقاس 610 مم (24 بوصة) والمشغل. |
| الأوزان - ملاحظة (2) | وزن شحن الموديل D10 يتضمن سائل التبريد، ومواد التشحيم، وخزان وقود ممتلئًا بنسبة 10%، والكابينة المزودة بهيكل الحماية من الأجسام المتساقطة (FOPS)، ونظام الوقود السريع، ومداسات الخدمة القاسية (ES) مقاس 610 مم (24 بوصة). |
| أدوات تحكم هيدروليكية - نوع المضخة | الكباس متغير الإزاحة |
| أدوات تحكم هيدروليكية - خرج المضخة - المعدة | 424 لتر/دقيقة ( 112 جالون/دقيقة ) |
| أدوات تحكم هيدروليكية - ملاحظة (1) | تم قياس خرج مضخة المعدة عند 2010 دورة في الدقيقة و7000 كيلو باسكال (1015 رطل لكل بوصة مربعة). |
| أدوات تحكم هيدروليكية - مضخة المروحة | 82 لتر/دقيقة ( 21.7 جالون/دقيقة ) |
| أدوات تحكم هيدروليكية - ملاحظة (2) | تم قياس خرج مضخة المروحة عند 2010 دورة في الدقيقة و26000 باسكال (3771 رطلاً لكل بوصة مربعة). |
| أدوات تحكم هيدروليكية - تدفق أسطوانة الإمالة - تدفق طرف الرأس | 240 لتر/دقيقة ( 63.4 جالون/دقيقة ) |
| أدوات تحكم هيدروليكية - إعداد صمام تصريف أسطوانة الإمالة | 26 700 كيلو باسكال ( 3,872.50 رطل لكل بوصة مربعة ) |
| أدوات تحكم هيدروليكية - الكسارة - الرفع - إعداد صمام التصريف | 28 000 كيلو باسكال ( 4,061.1 رطل لكل بوصة مربعة ) |
| أدوات تحكم هيدروليكية - الكسارة - الخطوة - إعداد صمام التصريف | 28 000 كيلو باسكال ( 4,061.1 رطل لكل بوصة مربعة ) |
| أدوات تحكم هيدروليكية - سعة الخزان | 122 l ( 32.2 جالون (أمريكي) ) |
| أدوات تحكم هيدروليكية - تحديد مقاس الأسطوانة - زاوية ساق الكسارة - الشوط | 660 مم ( 26 بوصة ) |
| أدوات تحكم هيدروليكية - ملاحظة (3) | يعمل الصمام الدليلي الكهروهيدروليكي على تعزيز عمليات أدوات التحكم في الكسارة والجرافة. |
| الهيكل السفلي - نوع المداس | الخدمة القاسية (ES) |
| الهيكل السفلي - العرض - المداس | 610 مم ( 24 بوصة ) |
| الهيكل السفلي - المداسات/الجانب | 44 |
| الهيكل السفلي - ارتفاع الحافة | 93 مم ( 3.7 بوصة ) |
| الهيكل السفلي - الخطوة | 260 مم ( 10.2 بوصة ) |
| الهيكل السفلي - الخلوص الأرضي | 725 مم ( 28.5 بوصة ) |
| الهيكل السفلي - مقاس الجنزير | 2550 مم ( 100.4 بوصة ) |
| الهيكل السفلي - الطول - الجنزير على الأرض | 3880 مم ( 152.8 بوصة ) |
| الهيكل السفلي - منطقة ملامسة الأرض | 4.74 m² ( 7,347 in² ) |
| الهيكل السفلي - بكرات الجنزير/الجانب | 8 |
| الهيكل السفلي - عدد بكرات الحامل | 1 لكل جانب (اختياري) |
| التوجيه والفرامل - نوع التوجيه | قابض التوجيه متعدد الأقراص هيدروليكي الضغط |
| التوجيه والفرامل - نوع الفرامل | الفرامل متعددة الأقراص زنبركية الضغط |
| التوجيه والفرامل - قطر الفرامل | 392 مم ( 15.4 بوصة ) |
| التوجيه والفرامل - عدد الفرامل | 10 |
| نظام مكيف الهواء - مكيف الهواء | يحتوي نظام تكييف الهواء بهذه الماكينة على المبرد R134a المكون من غاز مفلور يؤدي للاحتباس الحراري (دليل الاحتباس الحراري = 1430). يحتوي النظام على 1,8 كجم من المبرد الذي يعادل 2,600 طنًا متريًا من غاز ثاني أكسيد الكربون. |
| المعايير - هيكل الحماية من الانقلاب (ROPS) | يفي هيكل الحماية من الانقلاب (ROPS) بالمعايير التالية: ISO 3471:2008. |
| المعايير - هيكل الحماية من الأجسام المتساقطة (FOPS) | هيكل الحماية من المواد المتساقطة (FOPS) يفي بالمعيار التالي ISO 3449:2005 من المستوى II. |
| المعايير - الصوت | مستوى ضغط الصوت الديناميكي عند المشغل (ISO 6396:2008): 78 ديسيبل (A) |
| المعايير - ملاحظة | تم إجراء القياس عند نسبة 70% من السرعة القصوى لمروحة تبريد المحرك. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. *تم إجراء القياسات فيما كانت أبواب الكابينة ونوافذها مغلقة. تم تركيب الكابينة وصيانتها بشكل سليم. |
| المعايير - الصوت (1) | مستوى طاقة الصوت الخارجي (ISO 6395:2008): 116 ديسيبل (A) |
| المعايير - ملاحظة (1) | تم إجراء القياس عند نسبة 70% من السرعة القصوى لمروحة تبريد المحرك. قد يختلف مستوى الصوت باختلاف سرعات مروحة تبريد المحرك. |
| المعايير - ملاحظة (2) | مستويات الصوت المعلنة المذكورة أعلاه تشمل كلاً من الشك في القياس والشك بسبب اختلاف الإنتاج. |
| المعايير - ملاحظة (3) | يمكن لمجموعة كتم الصوت المتوفرة أن تقلل من مستوى طاقة الصوت الخارجي الديناميكي للماكينة بما يصل إلى 4 ديسيبل (A) ومستوى ضغط الصوت الديناميكي للمشغل بما يصل إلى 2 ديسيبل (A). |
| ناقل الحركة - 1.0. أمامي | 4 كم/س ( 2.5 ميل/ساعة ) |
| ناقل الحركة - 1.5. أمامي | 5.4 كم/س ( 3.4 ميل/ساعة ) |
| ناقل الحركة - 2.0. أمامي | 7.2 كم/س ( 4.5 ميل/ساعة ) |
| ناقل الحركة - 2.5. أمامي | 9.6 كم/س ( 6 ميل/ساعة ) |
| ناقل الحركة - 3.0. أمامي | 12.5 كم/س ( 7.8 ميل/ساعة ) |
| ناقل الحركة - 1.0 خلفي | 5.2 كم/س ( 3.2 ميل/ساعة ) |
| ناقل الحركة - 1.5 خلفي | 6.7 كم/س ( 4.2 ميل/ساعة ) |
| ناقل الحركة - 2.0 خلفي | 9 كم/س ( 5.6 ميل/ساعة ) |
| ناقل الحركة - 2.5 خلفي | 12.1 كم/س ( 7.5 ميل/ساعة ) |
| ناقل الحركة - 3.0 خلفي | 15.7 كم/س ( 9.8 ميل/ساعة ) |
| قطر قابض ناقل الحركة | 431.8 مم ( 17 بوصة ) |
| ناقل الحركة - النوع | ناقل حركة الطاقة الكوكبي الدوران |
| الأبعاد (بالتقريب) - الخلوص الأرضي* | 725 مم ( 28.5 بوصة ) |
| الأبعاد (بالتقريب) - مقاس الجنزير | 2550 مم ( 100.4 بوصة ) |
| الأبعاد (بالتقريب) - العرض - من دون مرتكزات - 610 مم/24 بوصة للخدمة القاسية (ES) | 3311 مم ( 130.4 بوصة ) |
| الأبعاد (بالتقريب) - العرض - عند مرتكز الدوران | 3759 مم ( 148 بوصة ) |
| الأبعاد (بالتقريب) - الارتفاع ـ كابينة هيكل الحماية من الأجسام المتساقطة (FOPS)* | 4134 مم ( 162.8 بوصة ) |
| الأبعاد (بالتقريب) - الارتفاع - قمة المدخنة* | 4356 مم ( 171.5 بوصة ) |
| الأبعاد (بالتقريب) - الارتفاع ـ هيكل الحماية من الانقلاب (ROPS)/المظلة* | 4406 مم ( 173.5 بوصة ) |
| الأبعاد (بالتقريب) - ملاحظة (1) | * يشمل ارتفاع الحواف للأبعاد الإجمالية على الأسطح الصلبة. |
| الأبعاد (بالتقريب) - الطول - الجنزير على الأرض | 3880 مم ( 152.8 بوصة ) |
| الأبعاد (بالتقريب) - الطول الإجمالي - الجرار الأساسي | 5324 مم ( 209.6 بوصة ) |
| الأبعاد (بالتقريب) - الطول - مع شفرة SU | 7416 مم ( 292 بوصة ) |
| الأبعاد (بالتقريب) - الطول - مع الشفرة U | 7750 مم ( 305.1 بوصة ) |
| الأبعاد (بالتقريب) - الطول - مع الكسارة المتعددة السيقان | 7241 مم ( 285.1 بوصة ) |
| الأبعاد (بالتقريب) - الطول الإجمالي - شفرة SU/كسارة SS | 9158 مم ( 360.6 بوصة ) |
| الشفرات - 10SU ABR - السعة (SAE J1265) | 18.5 m³ ( 24.2 yd³ ) |
| الشفرات - 10SU ABR - العرض (فوق اللقم الطرفية) | 4940 مم ( 194.5 بوصة ) |
| الشفرات - 10SU ABR - الارتفاع | 2120 مم ( 83.5 بوصة ) |
| الشفرات - 10SU ABR - عمق الحفر - ميل الشفرة: إمالة كاملة للأمام (فرد) | 764.12 مم ( 30.08 بوصة³ ) |
| الشفرات - 10SU ABR - عمق الحفر - ميل الشفرة: اسمي | 640.87 مم ( 25.23 بوصة ) |
| الشفرات - 10SU ABR - الخلوص من الأرض - ميل الشفرة: إمالة كاملة للأمام (فرد) | 1368 مم ( 53.86 بوصة ) |
| الشفرات - 10SU ABR - الخلوص من الأرض - الحد الأقصى للإمالة جهة اليمين | 1430 مم ( 56.3 بوصة ) |
| الشفرات - 10U ABR - السعة (SAE J1265) | 22 m³ ( 28.7 yd³ ) |
| الشفرات - 10U ABR - العرض (فوق اللقم الطرفية) | 5260 مم ( 207.1 بوصة ) |
| الشفرات - 10U ABR - الارتفاع | 2120 مم ( 83.5 بوصة ) |
| الشفرات - 10U ABR - عمق الحفر - ميل الشفرة: إمالة كاملة للأمام (فرد) | 764.1 مم ( 30.1 بوصة ) |
| الشفرات - 10U ABR - عمق الحفر - ميل الشفرة: اسمي | 640.9 مم ( 60 بوصة ) |
| الشفرات - 10U ABR - الخلوص من الأرض - ميل الشفرة: إمالة كاملة للأمام (فرد) | 1368 مم ( 53.9 بوصة ) |
| الشفرات - 10U ABR - الخلوص من الأرض - الحد الأقصى للإمالة جهة اليمين | 1545 مم ( 60.8 بوصة ) |
| الشفرات - 10U ABR - الأوزان - وزن الشفرة* | 10 698 كجم ( 23,585 رطل ) |
| الشفرات - 10U ABR - الأوزان - الوزن الإجمالي أثناء التشغيل** (مع شفرة وكسارة SS) | 70 256 كجم ( 154,888 رطل ) |
| الشفرات - ملاحظة (1) | أقصى ميل لليسار واليمين لشفرات 10SU ABR و10U ABR: 17,31 درجة |
| الشفرات - ملاحظة (2) | *لا يشتمل على أدوات تحكم هيدروليكية ولكنه يتضمن أسطوانات للشفرة وأذرع دفع. |
| الشفرات - ملاحظة (3) | **يشتمل وزن D10 في أثناء التشغيل على سائل التبريد ومواد التشحيم وخزان الوقود الممتلئ وهيكل الحماية من الانقلاب (ROPS)، وكابينة الحماية من الأجسام المتساقطة (FOPS)، والبلدوزر SU ABR، والكسارة الأحادية الساق الساحبة للسنون، والوقود السريع، ومداسات للخدمة القاسية مقاس 610 مم (24 بوصة) والمشغل. |
| الكسارة - أحادية الساق - قوة الاختراق القصوى* (ساق عمودية) | 219 kN ( 49,233 lbf ) |
| الكسارة - أحادية الساق - الحد الأقصى للاختراق (الطرف القياسي) | 1504 مم ( 59.2 بوصة ) |
| الكسارة - أحادية الساق - تم رفع الحد الأقصى للخلوص - تحت الحافة، مثبت في الفتحة السفلية | 912 مم ( 36 بوصة ) |
| الكسارة - أحادية الساق - الوزن | 6445 كجم ( 14,209 رطل ) |
| الكسارة - أحادية الساق - ملاحظة | يشتمل الوزن على ساق واحدة. إضافة 544 كجم (1199 رطل) لكل ساق إضافية. |
| الكسارة - أحادية الساق، التكسير العميق - ملاحظة | يشتمل الوزن على ساق واحدة. إضافة 544 كجم (1199 رطل) لكل ساق إضافية. |
| Offering Type |
Related products
-
Large Dozers

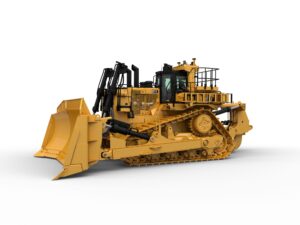

D11/D11 CD
View Details
-
Large Dozers
D9
View Details
-
Large Dozers
D10
View Details
-
Large Dozers
D9
View Details
